七米双体船用防波堤运输拖车架

这款拖车架是专为七米级双体船肋骨结构定制的陆上转运与下水作业承载设备，主要应用于滨海游艇码头、内陆水上运动俱乐部、船舶维保站点等场景，承担双体船从存放场地到下水坡道的短途转运、临时停放以及防波堤区域的拖带通行功能，解决双体船因双体结构特殊、普通平板拖车无法适配承载的痛点，适配防波堤区域起伏不平的硬质铺装路面通行需求。

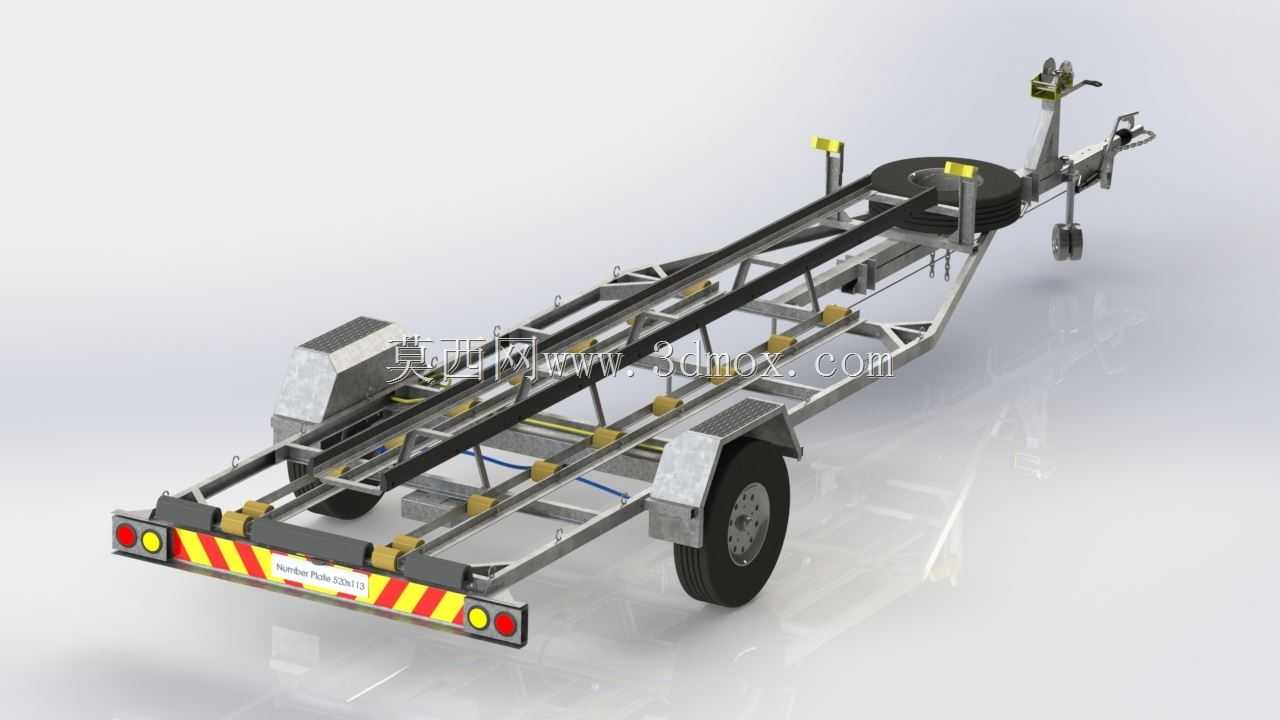

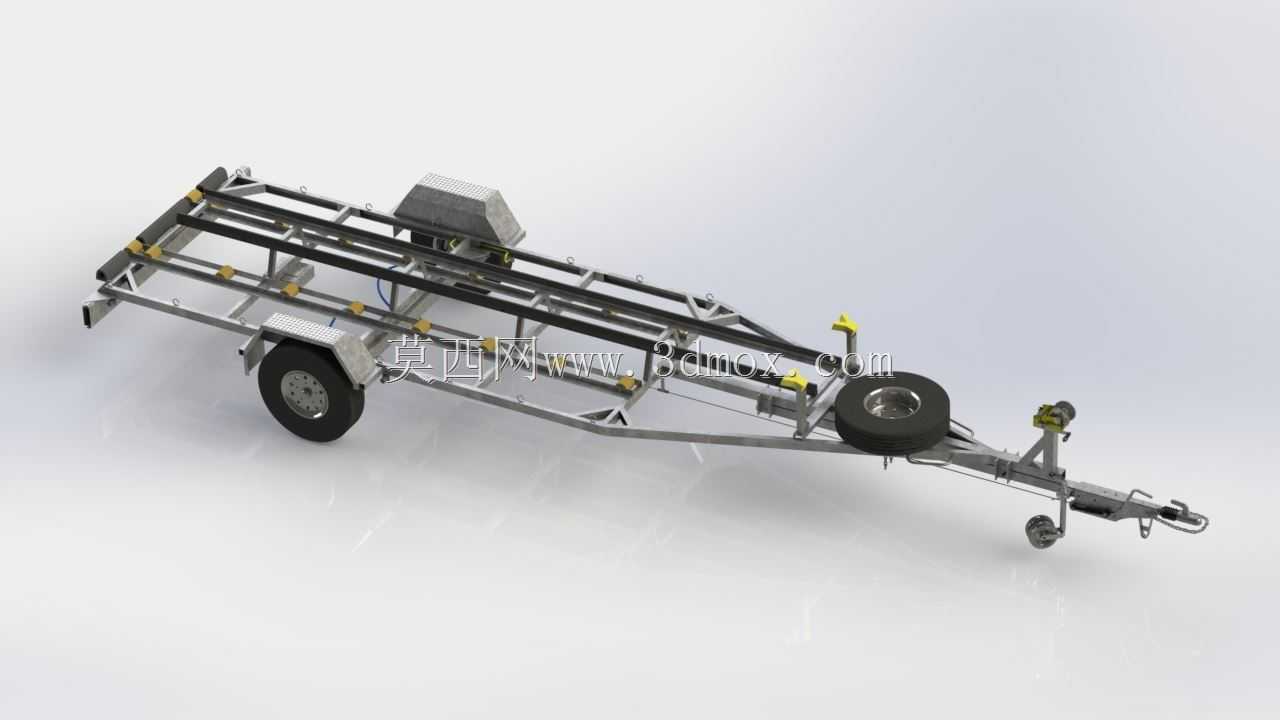

设备额定有效载荷为2.2吨，最大总质量限值3吨，整体采用框架式镂空主梁结构，沿长度方向布置多道平行承载纵梁，纵梁间距完全匹配七米双体船的双体肋骨间距，船体放置时可直接将双体龙骨落位在纵梁的橡胶缓冲垫块上，避免运输过程中船体外壳与金属框架直接接触造成刮蹭损伤。车架前端设置可调节高度的牵引连接架，适配不同规格的牵引车辆拖钩接口，连接架上集成手摇式千斤顶支腿，在停放状态下可摇下支腿稳定支撑车架，无需依赖牵引车辆即可保持车架水平放置，方便船体的上下架操作；牵引架旁挂载全尺寸备用轮胎，应对转运途中的突发爆胎状况，提升户外作业的可靠性。

行走系统采用单轴单侧单轮配置，匹配重载型橡胶轮胎与轮毂总成，悬架采用钢板弹簧缓冲结构，可过滤防波堤路面颠簸带来的冲击力，避免船体受刚性震动产生结构损伤。车架上沿长度方向布置多组可调节绑带固定点，可根据船体实际轮廓调整绑带位置，将船体牢牢绑定在车架上，防止转运过程中船体移位。车架尾部设置倾斜式导向过渡结构，配合下水坡道使用时，可平稳将双体船从车架滑入水中，也可在拖船上架时引导船体精准落位到承载纵梁上。

设计过程中优先考虑双体船的载荷分布特性，将承载重心设置在车轴略靠前的位置，保证牵引行驶时牵引头的下压力处于合理区间，避免行驶过程中出现牵引摆头、车架翘尾的安全隐患；整体框架采用矩形钢管焊接成型，在保证结构强度满足载荷要求的前提下尽可能镂空减重，降低整车自重，同时减少海边盐雾环境下的积水存积问题，延缓结构锈蚀速度。所有外露金属部件均做防腐涂装处理，适配滨海高盐高湿的作业环境，延长设备使用寿命。车架整体宽度匹配双体船的最大型宽，长度完全覆盖七米双体船的龙骨支撑范围，安装时无需对船体结构做任何改造，直接通过绑带固定即可完成装载，适配绝大多数同尺寸规格的双体休闲船、作业小艇的转运需求。
