适配25mm钢管的定制直线轴承支撑结构

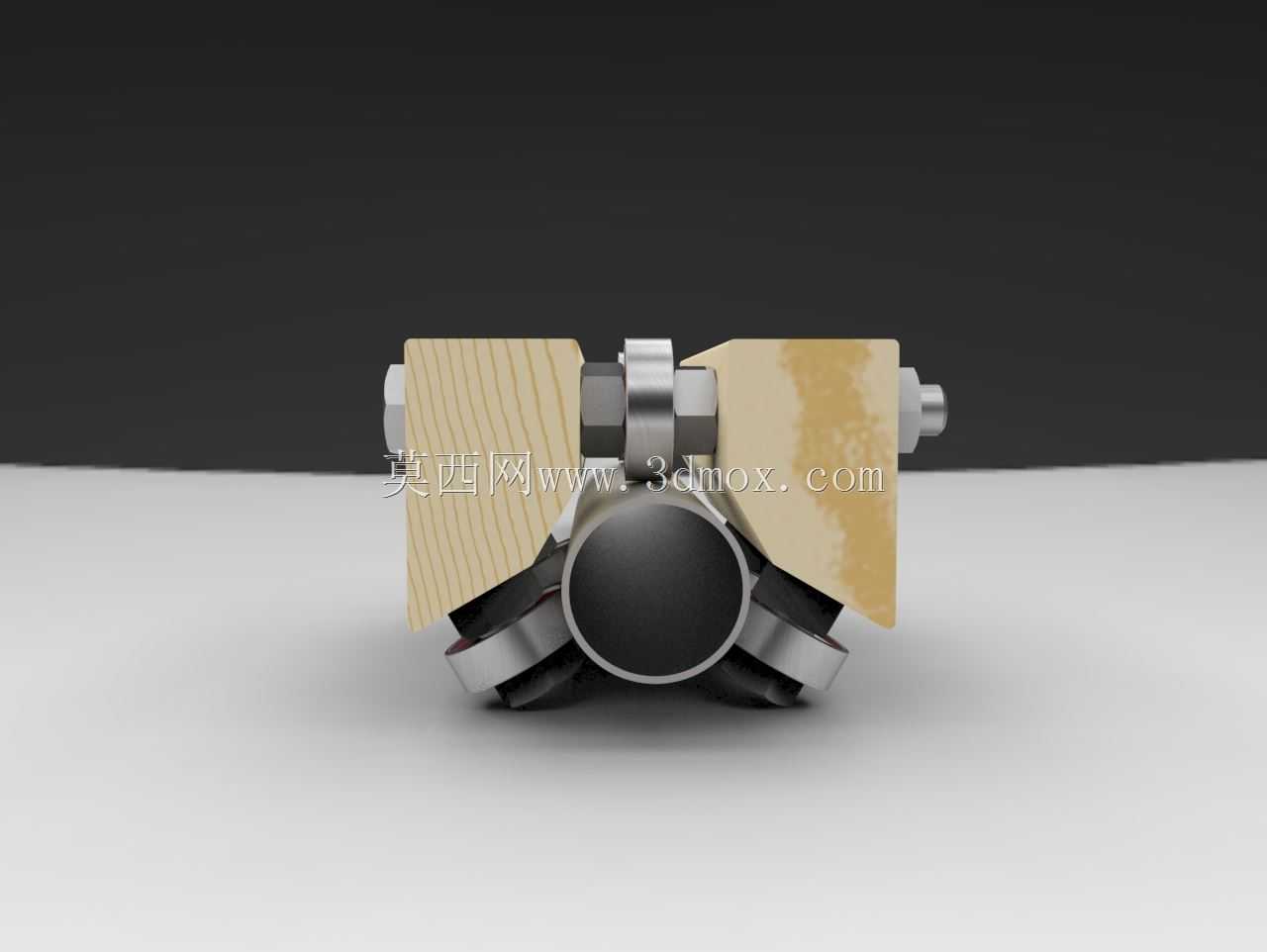

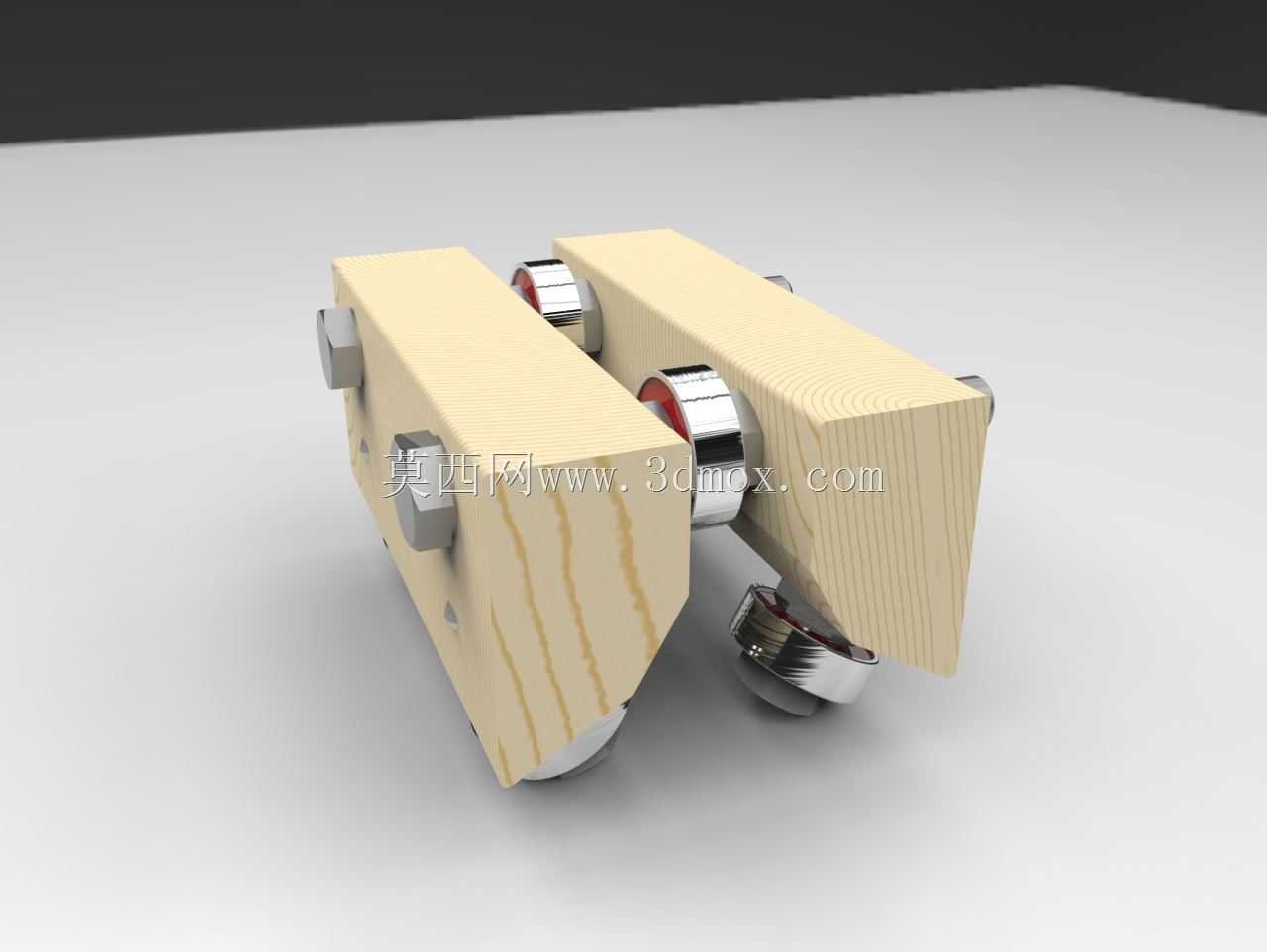

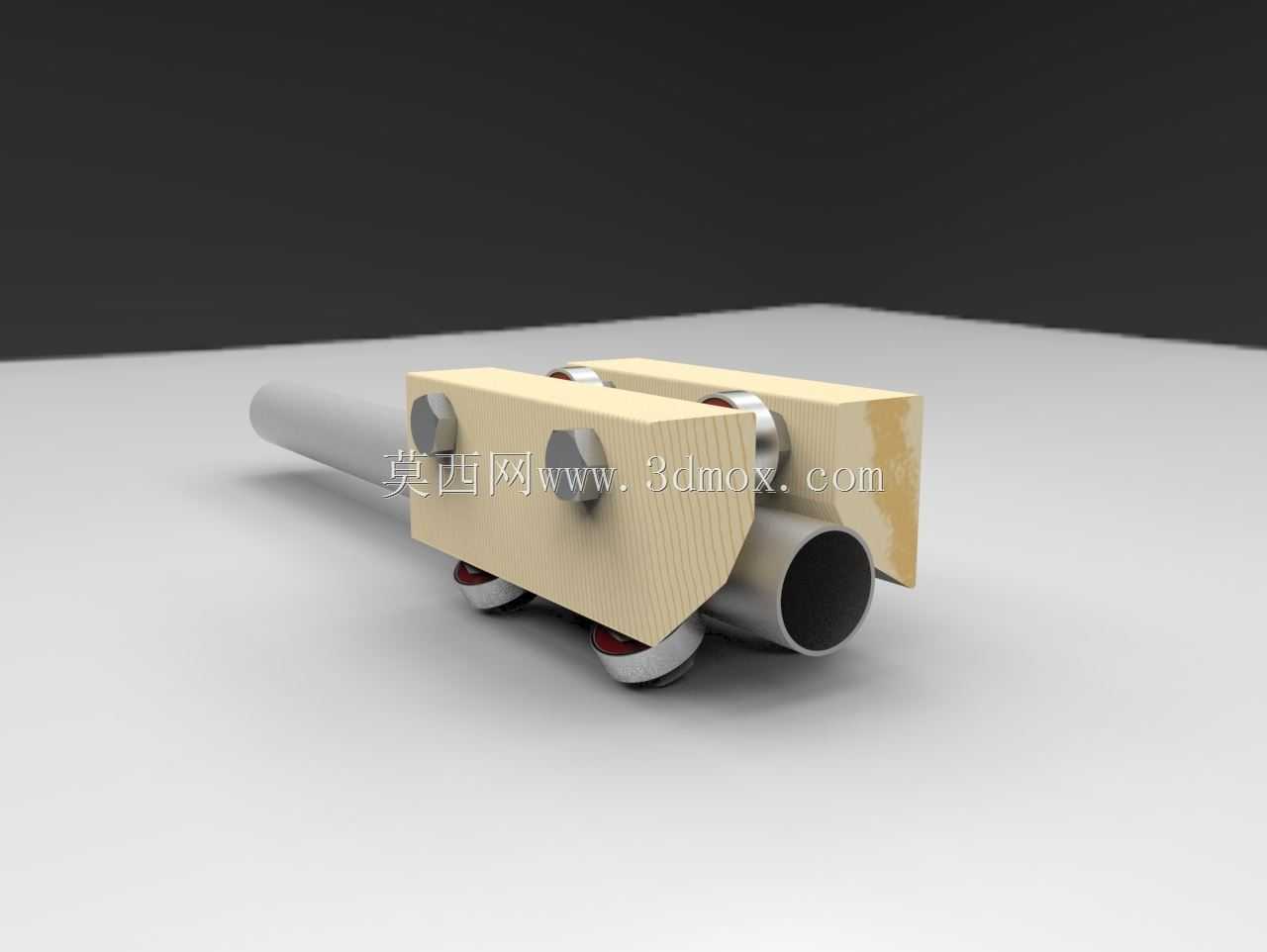

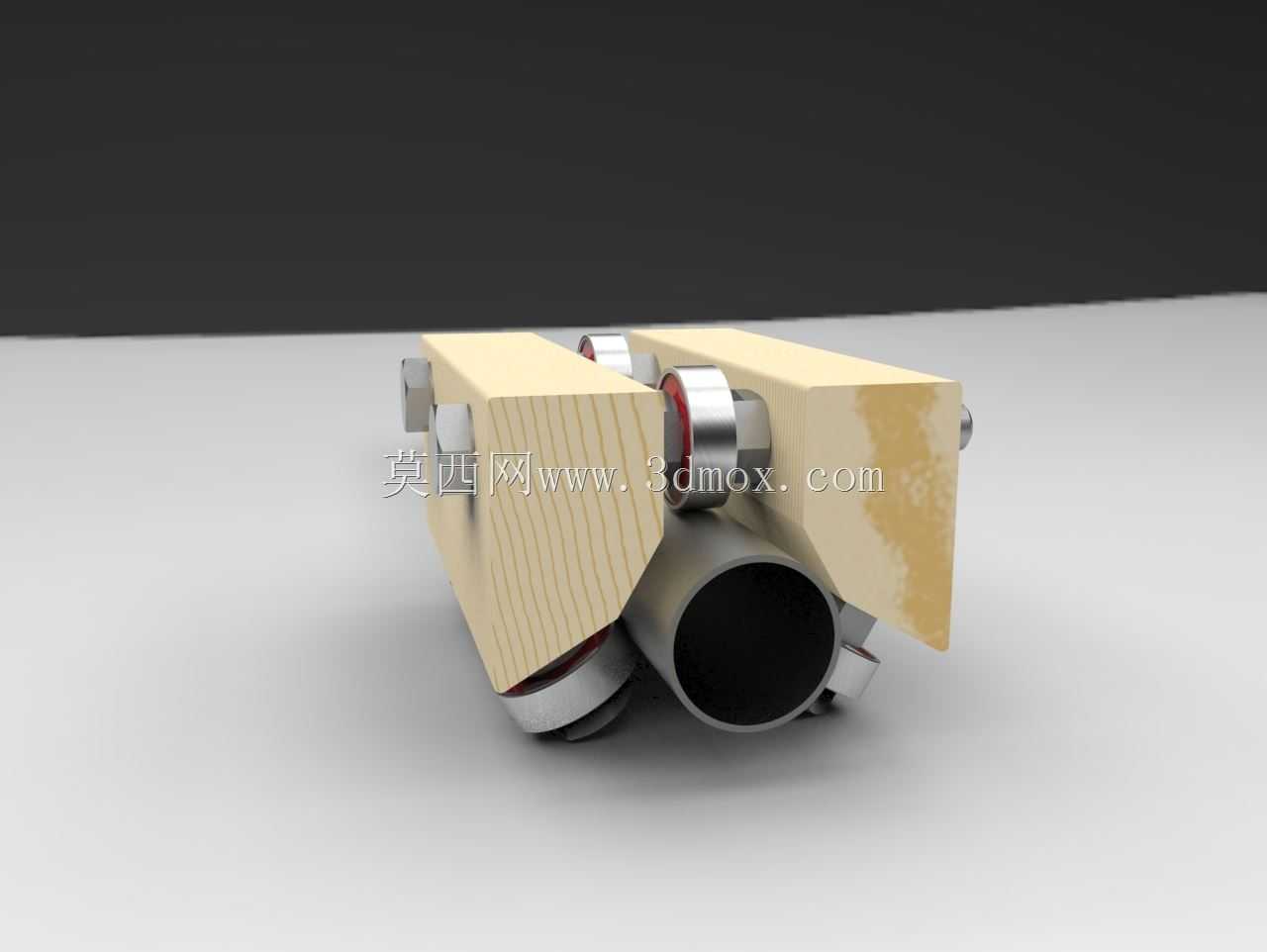

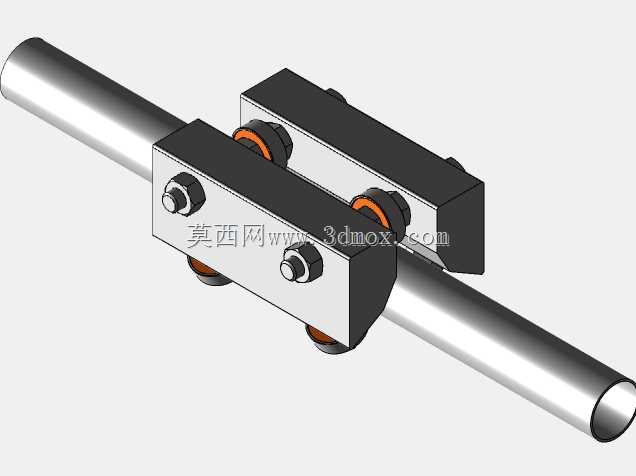

这款定制直线轴承支撑结构，主要面向小型自动化输送、轻型直线运动工位、DIY数控滑台以及小型实验设备的线性导向场景设计，可直接适配外径25毫米的标准光轴或钢管作为运动导轨，解决常规标准轴承座无法适配非标准管径、安装空间受限场景下的直线导向支撑需求。在实际生产应用中，这类结构常被用于小型物料推送机构、3D打印设备运动轴、桌面级雕刻机导向单元、实验室小型测试平台的位移导向环节，相比一体式铸造的标准直线轴承座，它的分体式夹持结构可以灵活调整夹持预紧力，适配管壁公差存在小幅偏差的普通钢管，大幅降低轻型设备的导轨采购成本，无需采购高精度镀铬光轴也能获得顺畅的直线运动效果。从功能特性来看，该结构采用双侧对称夹持布局，每侧配置三颗滚珠轴承作为滚动接触元件，轴承外圈直接与钢管外壁接触，将传统直线轴承的滑动摩擦转化为滚动摩擦，大幅降低运动阻力，同时分体式的木质（或工程塑料、金属板材切割）夹持座通过螺栓锁紧，可根据实际运动顺滑度需求调整锁紧力度，避免过紧导致的运动卡顿、过松导致的导向间隙过大问题。设计思路上，这款结构摒弃了传统直线轴承座需要配套专用直线轴承、对轴径公差要求严苛的缺陷，采用通用标准深沟球轴承作为滚动元件，配件采购便捷成本低廉，夹持座可通过板材切割快速加工成型，无需复杂的铸造或CNC铣削型腔工序，小批量制作时生产周期极短，非常适合非标自动化设备的快速打样、小型创业项目的原型机搭建。安装边界方面，该结构整体外形紧凑，双侧夹持座的宽度可根据所用轴承的外径灵活调整，安装时只需将钢管穿入两组轴承形成的夹持空间内，锁紧夹持座的连接螺栓即可完成固定，无需额外加工轴用卡簧槽、定位台阶等结构，对安装面的平面度要求较低，可直接固定在铝型材框架、木质机架或亚克力板材搭建的设备架体上，适配多种不同材质的设备机架安装需求。在实际使用中，这种结构可承受径向的支撑载荷，适合水平布置的直线运动导向场景，若搭配多组该支撑座配合使用，还可延长导向行程，满足不同长度的直线运动需求，同时滚动轴承的密封结构可阻挡大部分粉尘进入摩擦接触面，在木工加工、轻型物料输送等多尘场景下也能保持较长的使用寿命，日常维护只需定期在轴承与钢管接触位置涂抹少量润滑脂即可，无需复杂的保养操作。
