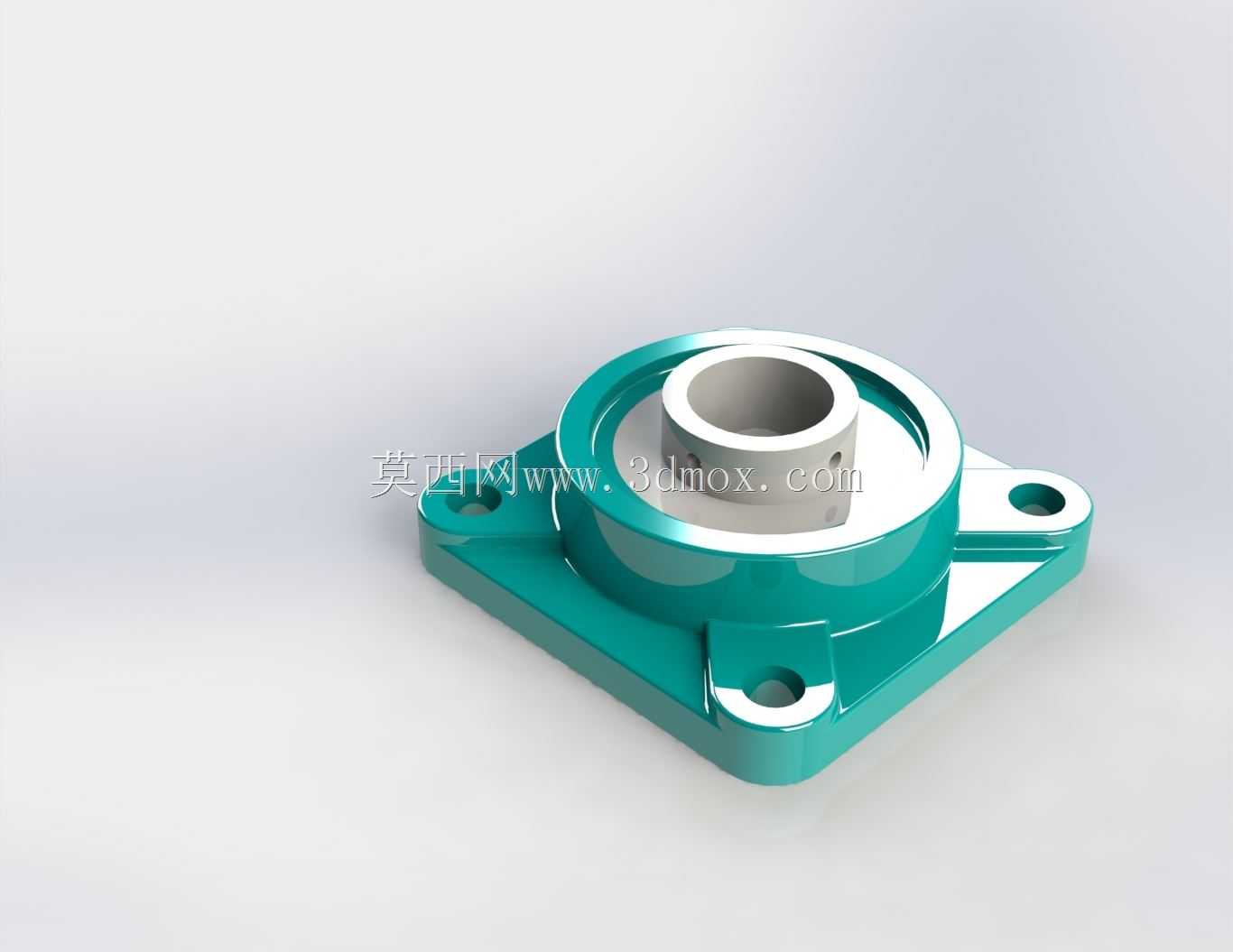

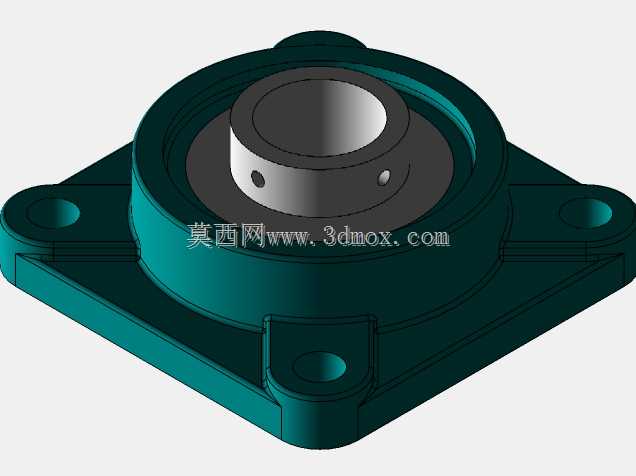

UCF206方形带座外球面垫块轴承结构

这款方形带座外球面轴承是工业传动系统中极为常用的旋转支撑部件，广泛应用于轻工输送线、食品加工设备、农业机械、纺织机械以及中小型风机、泵类设备的转轴支撑场景，能够在多粉尘、轻度腐蚀的常规工业环境下为旋转轴提供稳定的径向与轴向支撑，补偿轴安装过程中产生的少量同轴度误差，降低轴系运转的振动与噪音。

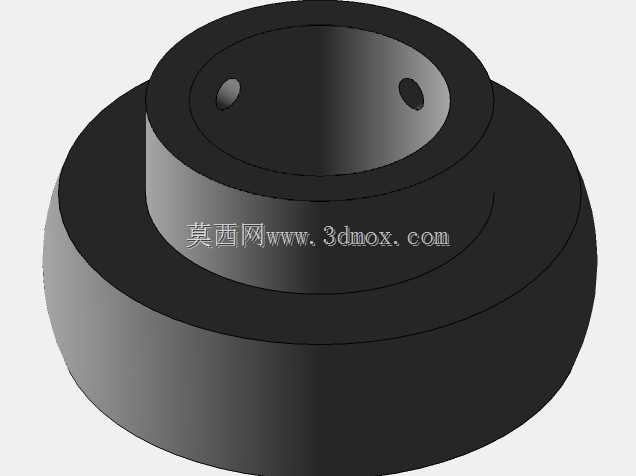

从功能特性来看，该轴承采用外球面球轴承与方形铸造座体集成的结构设计，内置的轴承内圈带有紧定螺钉结构，可直接将轴承内圈锁紧在转轴上，无需额外设计复杂的轴肩定位结构，大幅简化轴系的装配流程；座体与轴承外圈采用球面配合设计，具备自动调心功能，当安装底座存在少量平面度误差、或者转轴受载出现轻微挠曲变形时，轴承可自动适配偏转角度，避免轴承内部出现卡滞、偏载磨损的问题，有效延长部件的整体使用寿命。座体表面采用亮面涂装处理，具备基础的防锈防腐蚀能力，可适应多数常规工业车间的使用环境。

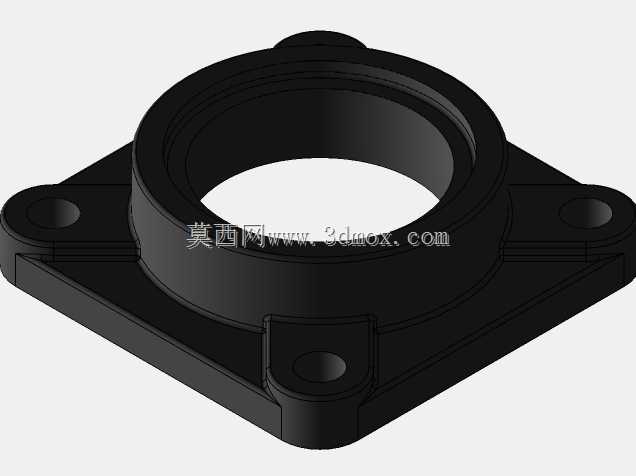

在设计思路上，这款轴承优先考虑了安装便捷性与维护简便性，方形安装座的四个安装耳位置设计了贯通的螺栓安装孔，可直接通过螺栓将轴承座固定在设备的安装机架平面上，无需额外设计复杂的安装基座；轴承内部预先填充了适配常规工况的润滑脂，出厂时已做好密封结构，两端的密封件可阻挡外界粉尘、碎屑进入轴承滚道，同时防止内部润滑脂泄漏，日常使用中仅需按照维护周期通过注油孔补充润滑脂即可，无需频繁拆解维护。

从安装边界与尺寸适配来看，该轴承适配直径30mm的转轴，安装固定采用M12规格的连接螺栓，方形座体的四个安装孔中心距遵循行业通用的标准尺寸规范，可直接替换同型号的常规带座轴承，无需对设备安装面进行二次加工；座体的整体高度、轴承内圈的伸出长度都经过标准化设计，既保证了足够的支撑强度，又尽可能压缩了安装占用的空间，适配多数紧凑型设备的轴系布局需求。轴承座的铸造基座采用加厚结构设计，安装耳位置做了加强筋过渡，可承受中等强度的径向载荷与一定的冲击载荷，满足多数中小型传动设备的负载需求，在运转过程中可保持稳定的支撑刚性，避免轴系出现过大的跳动，保障设备运转的平稳性。
