可调式起重吊装承载平衡吊梁结构

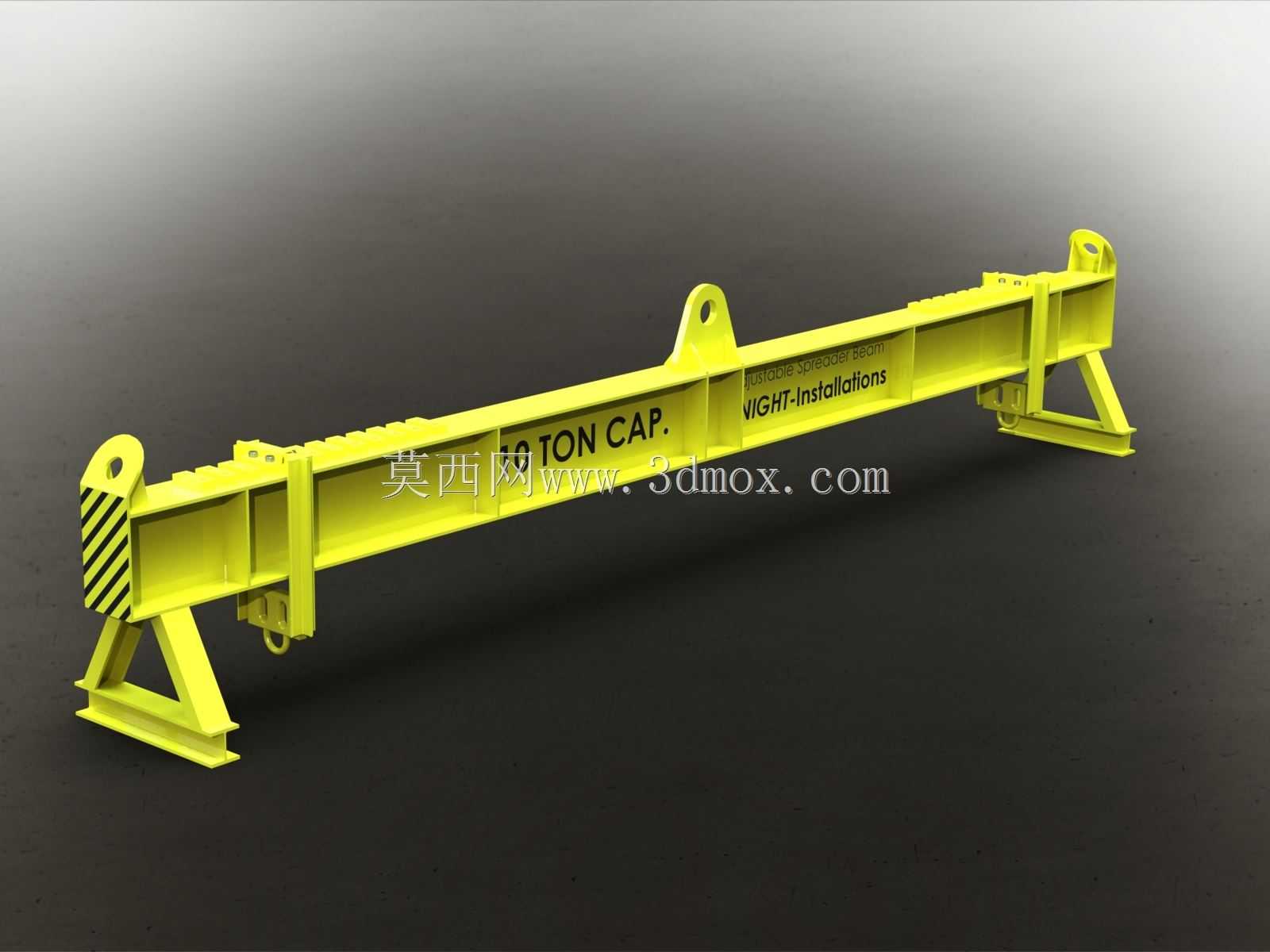

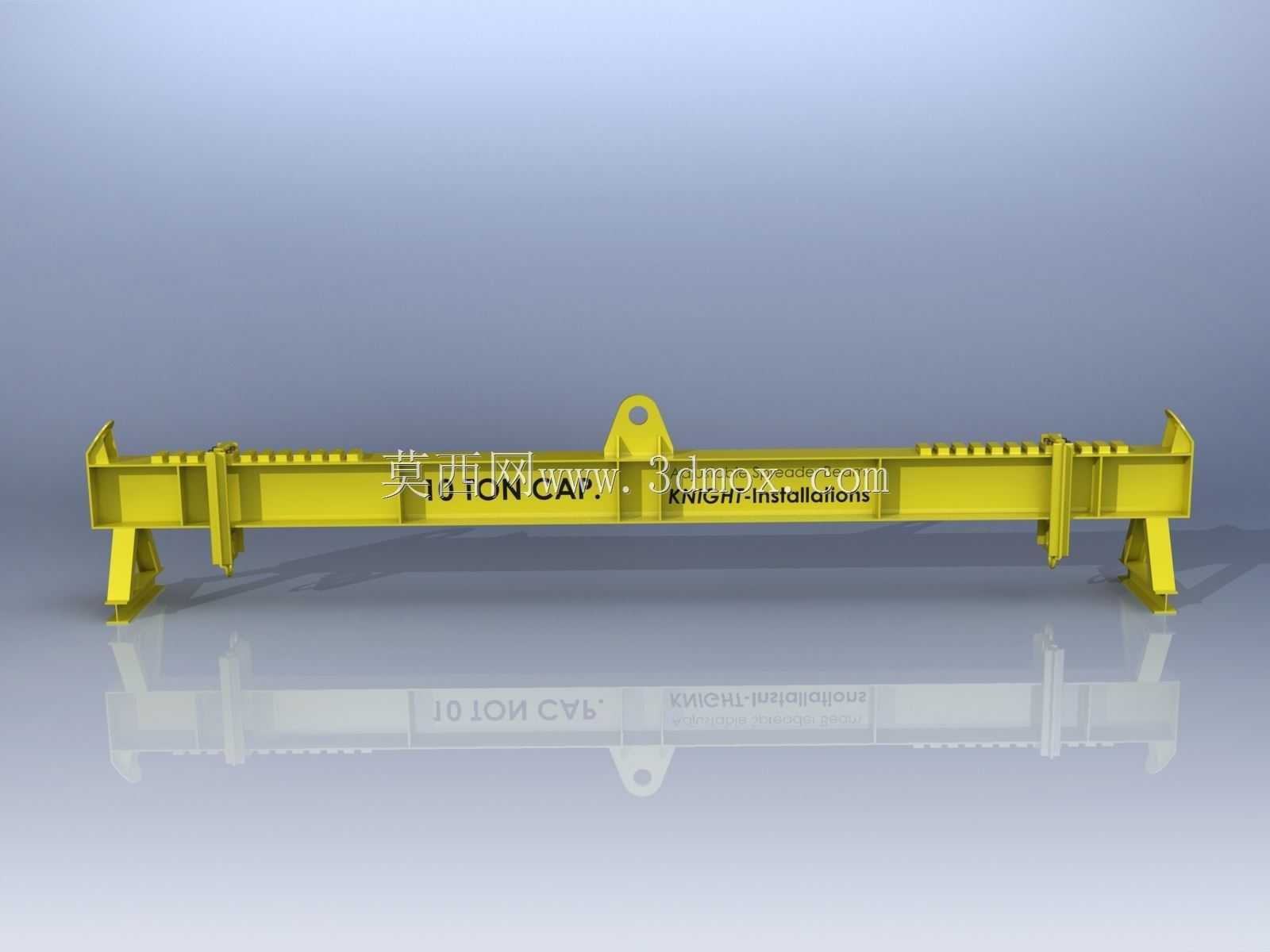

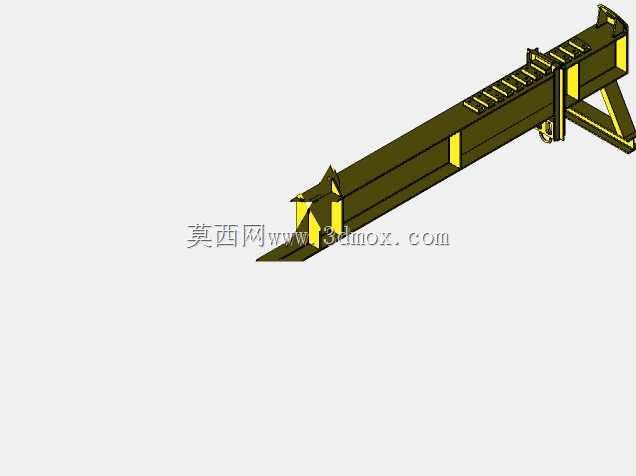

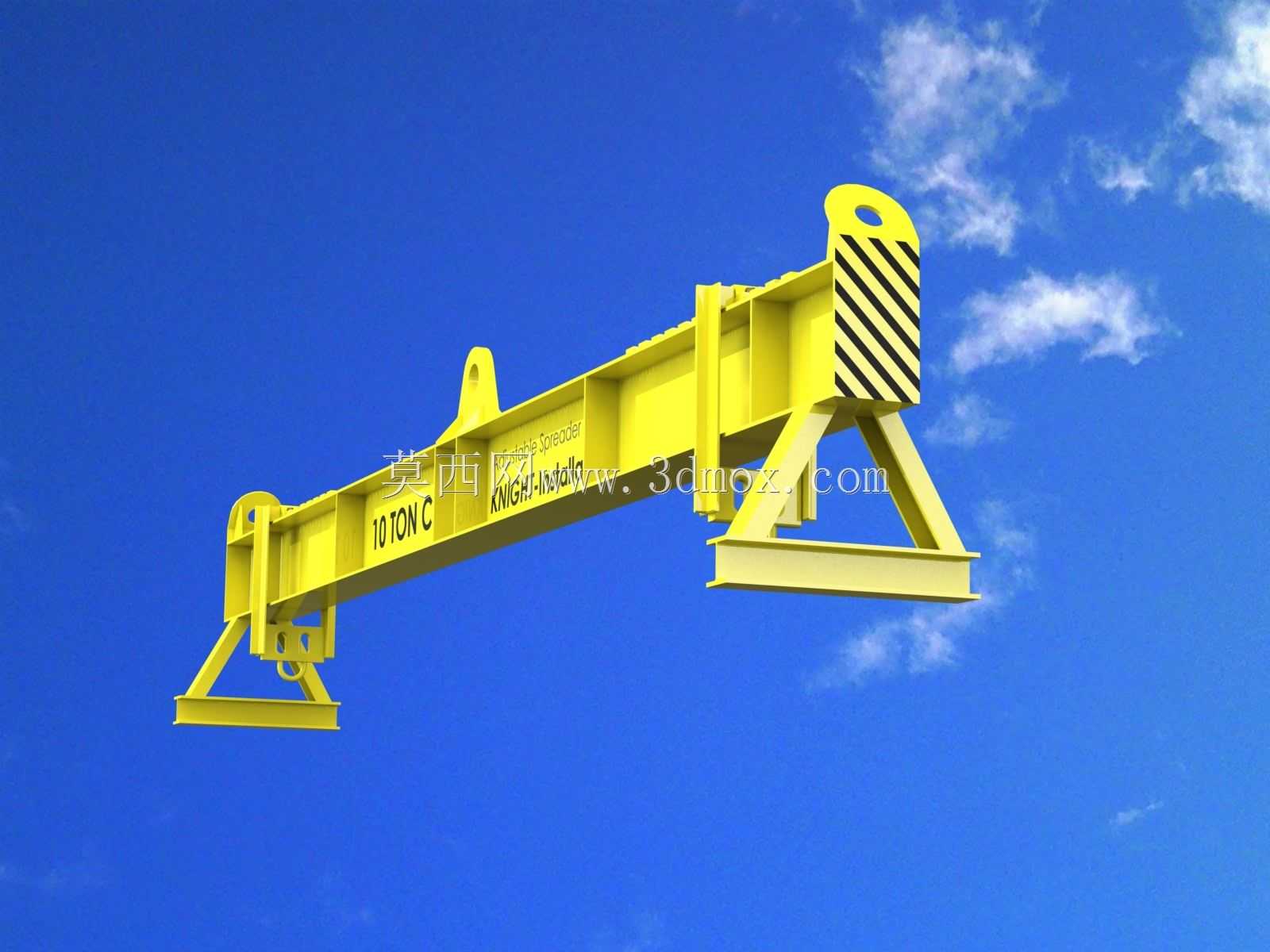

在重型装备制造、大型钢结构安装、港口货物装卸、风电设备吊装等作业场景中，吊梁是分散吊装载荷、避免被吊物受挤压损伤、保障吊装作业稳定性的核心配套工装，这款可调式吊梁正是针对多规格、大吨位重物吊装需求开发的专用承载结构。该吊梁额定承载能力为10吨，主体采用箱型梁结构设计，相比传统工字梁结构具备更强的抗扭、抗弯性能，能够在长跨度吊装作业中有效降低主梁挠度，避免吊装过程中梁体出现不可逆形变。吊梁两端设置有可调节的支撑定位结构，作业人员可根据被吊物的宽度尺寸、吊点分布位置灵活调整两端支撑脚的间距，适配不同规格的箱型构件、设备机架、成组管材等重物的吊装需求，无需针对单一吊物定制专用吊具，大幅降低吊装作业的工装投入成本。梁体上分布的多个吊耳结构经过受力优化设计，顶部吊耳用于连接起重机主吊钩，下部吊点可配合卸扣、吊装带连接被吊物，多吊点的布局能够根据被吊物重心位置灵活选择挂载点，确保吊装过程中重物保持水平状态，避免出现侧翻、滑脱的安全隐患。梁体端部设置的黄黑警示标识能够在作业现场起到明确的视觉提示作用，提醒现场作业人员规避吊装作业危险区域。从设计思路来看，这款吊梁在初始建模阶段就充分考虑了现场安装的边界条件：梁体整体长度适配常规车间、工地10吨级起重机的作业覆盖范围，两端支撑脚的最大展开宽度覆盖绝大多数工业常见重型构件的吊装宽度需求，吊耳的开孔尺寸适配行业通用规格的卸扣配件，无需额外定制连接件即可快速投入使用。箱型梁内部设置有横向加强筋板，对应吊耳、支撑脚的受力位置做了局部加厚处理，在控制整体自重的前提下最大化提升结构强度，降低起重机的无效载荷消耗。两端的可调机构采用齿槽定位配合锁止销的结构，调整完成后能够实现刚性锁止，避免吊装过程中出现支撑脚滑移的问题，作业人员无需借助专用工具即可快速完成间距调整，适配现场快速转场、多品类重物连续吊装的作业节奏。吊梁底部预留的辅助挂钩点位，可用于挂载小型辅助工具、牵引绳，方便现场作业人员在吊装过程中调整重物姿态，减少高空辅助作业的风险。整体结构兼顾了承载可靠性、场景适配性与操作便捷性，能够覆盖绝大多数10吨级以内的水平吊装作业需求，有效提升吊装作业的效率与安全系数。
