七十英尺跨度十五吨双梁桥式起重设备

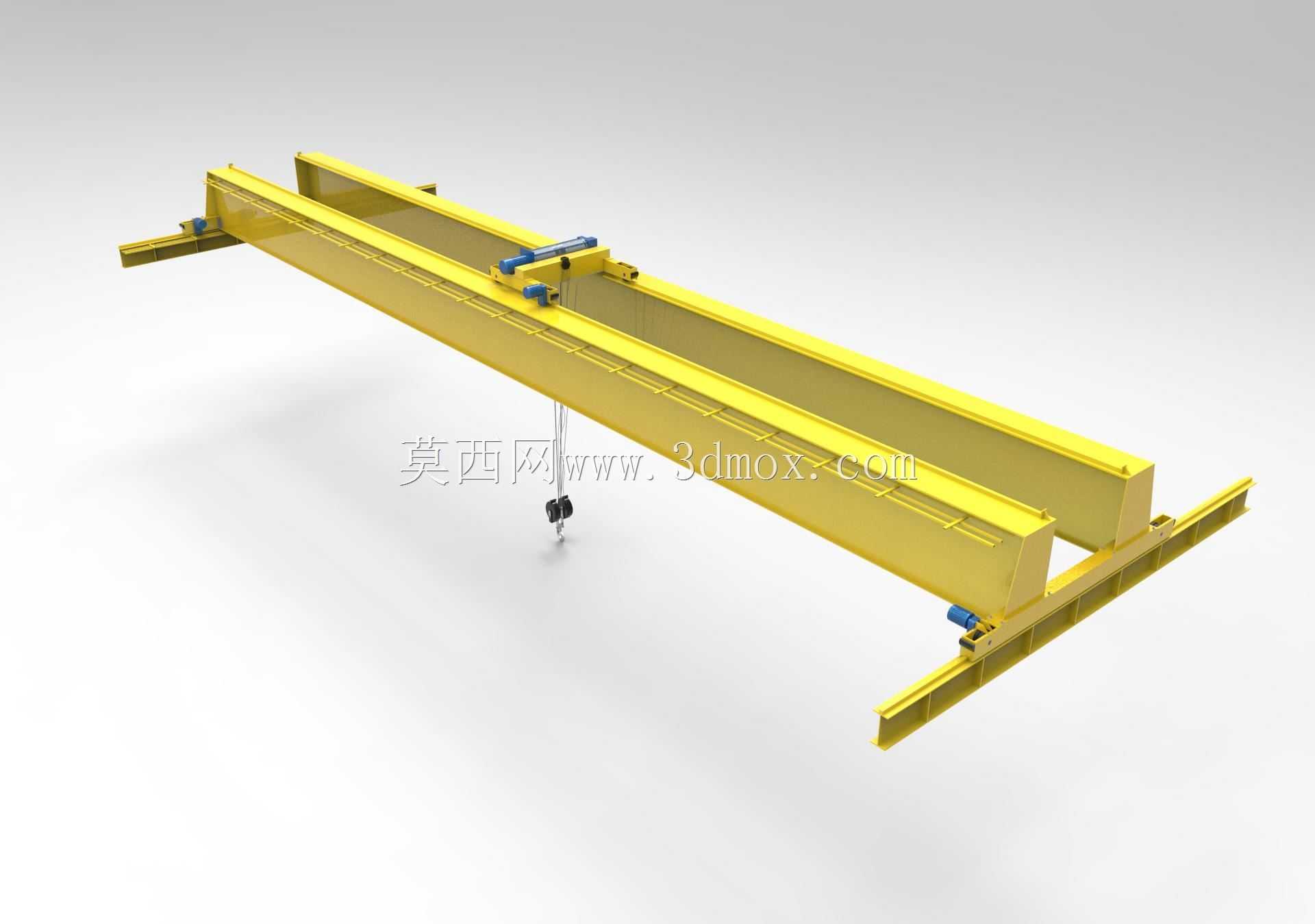

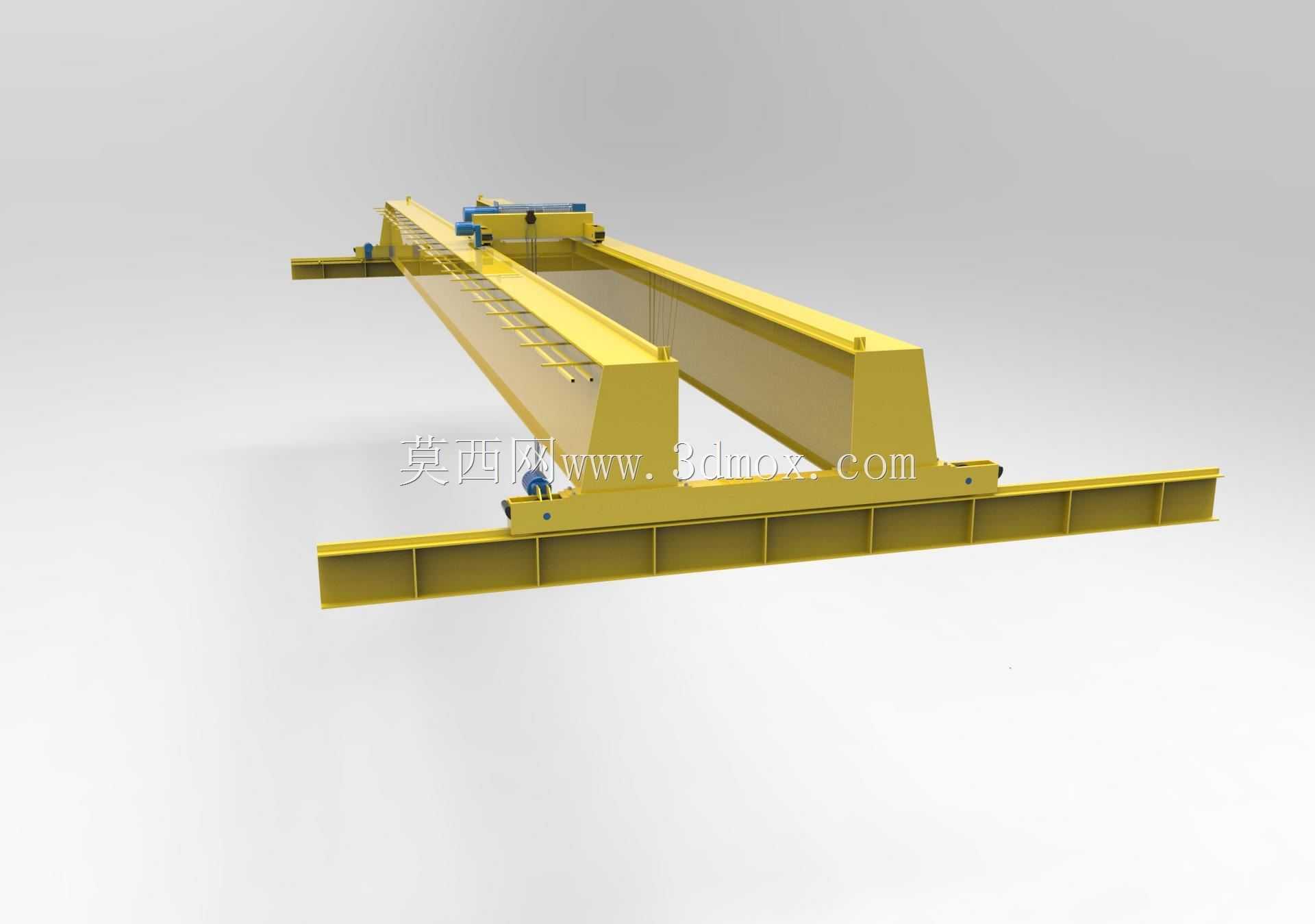

这款双梁桥式起重设备主要面向大跨度工业厂房的物料转运场景设计，适配跨度七十英尺的厂房立柱排布间距，额定起吊容量为十五吨，能够覆盖常规机械加工车间、重型配件仓储区、钢结构预制场的绝大多数重物吊运需求，可完成从原材料卸车、工位间工序转运、成品件装车出库的全流程起重作业，替代传统人工配合小型吊具的低效转运模式，大幅降低大重量工件移位过程中的安全风险。设备采用双主梁平行排布的结构形式，相比单梁桥式起重设备拥有更高的竖向承载刚度，主梁采用箱型梁结构设计，在保证整体结构强度的前提下合理控制自重，降低运行过程中对厂房承重梁的载荷压力，主梁两端的端梁配置行走轮组，可沿厂房两侧铺设的轨道做纵向水平移动，主梁上方配置的起重小车可沿主梁长度方向做横向移动，配合小车下方的吊钩升降机构，能够覆盖轨道范围内的全部作业区域，不存在吊运死角。设计过程中充分考虑现场安装的边界条件，主梁分段拼接的接口位置做了定位止口设计，现场安装时无需复杂配钻加工即可快速完成主梁拼接，端梁与轨道的配合间隙预留了合理的安装调整余量，可适配常规厂房轨道的安装公差范围，避免因基础施工误差导致设备运行卡滞。起重小车的行走机构与吊钩起升机构均做了限位防护设计，在行程端点位置设置机械限位与电气限位双重保护，防止超行程运行引发的设备脱轨、冲顶等安全事故，吊钩组配置滑轮组结构，通过钢丝绳倍率匹配额定起重量，降低起升机构的驱动载荷，同时保证起吊过程的运行平稳性，避免重物起吊过程中出现大幅晃动。设备整体采用醒目的警示黄涂装，符合工业起重设备的安全标识规范，操作人员在厂房各个位置都能清晰识别设备位置，作业过程中可及时避让，设备的走线全部沿主梁内部空腔排布，既避免线缆外露被剐蹭损坏，也让设备整体外观更加整洁规整，减少日常清洁维护的工作量。
