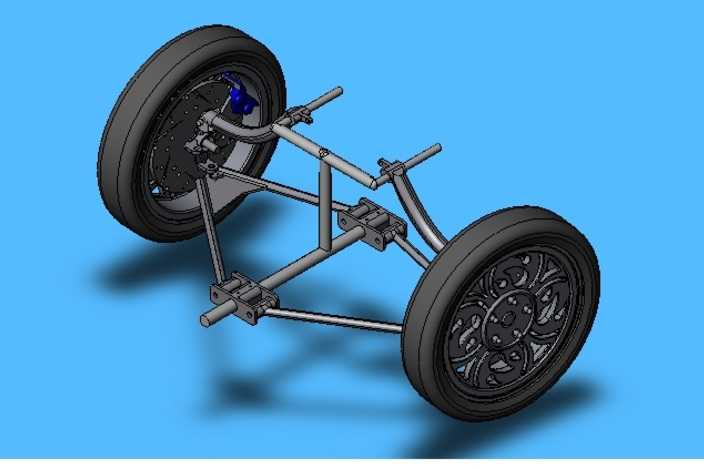

本作品为三轮车项目配套的前轮悬架前桥三维建模设计,采用SolidWorks完成全参数化建模与装配验证,整体围绕双前轮布局的承载、转向需求展开结构设计。建模过程中首先搭建钢管式主车架的基准骨架,以焊接式钢管桁架作为核心承载基体,所有管材的管径、壁厚、弯折角度均按照实际加工工艺设定参数,确保模型可直接对接后续的工程图导出与下料加工环节。针对两侧车轮的安装结构,分别设计了独立的轮边安装支座,轮毂安装位的螺栓孔分布、轴承安装沉台尺寸均匹配常规摩托车前轮的通用规格,左侧轮组集成了盘式制动安装位,预留了制动卡钳的固定接口与走线空间,右侧轮组保留了相同的安装接口以保证部件通用性。悬架的连接摆臂采用空间杆系布局,上下摆臂的铰接点位置经过反复调整,兼顾转向时的轮距变化控制与颠簸工况下的跳动行程,所有铰接位置均预留了衬套安装空间,可匹配橡胶衬套或滚针轴承的实际装配需求。转向连接机构采用横拉杆联动设计,转向柱安装位设置在车架前部居中位置,通过摇臂结构连接两侧横拉杆,可实现双前轮的同步转向动作,建模时对转向极限角度进行了运动干涉检查,确保满打方向时杆件与车架、车轮之间无碰撞。渲染环节采用纯色亮蓝色背景突出金属结构质感,对钢管车架赋予哑光金属钢材材质,对轮胎赋予带细微胎纹纹理的黑色橡胶材质,对轮毂赋予亮面金属喷漆材质,对铰接螺栓、制动部件分别赋予镀锌、阳极氧化的对应材质表现,通过光影调整清晰呈现各部件的空间位置与连接关系。整体模型装配层级清晰,所有零件均保留完整建模特征树,可根据实际使用需求调整轮距、悬架行程、转向比等核心参数,适配不同载重规格的三轮车型开发需求,结构设计充分考虑了小型三轮车的制造成本与维护便利性,杆件连接节点尽量采用通用标准件,降低后续加工与装配的难度。
