集成轴承安装位的红色枕式侧边连接构件

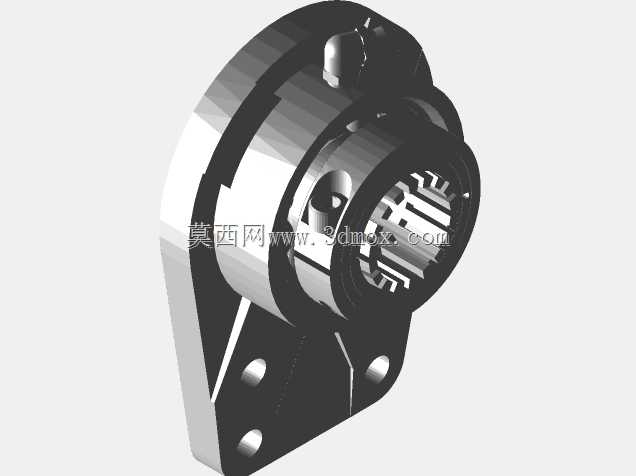

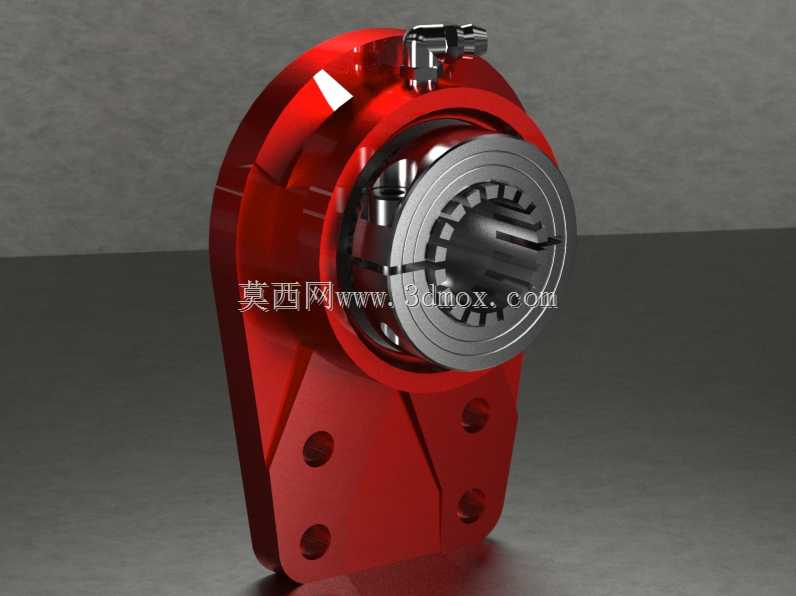

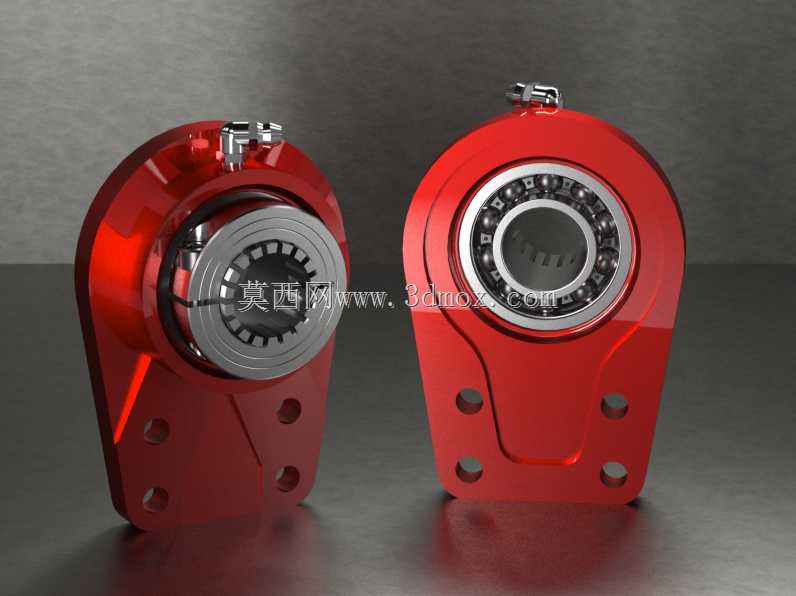

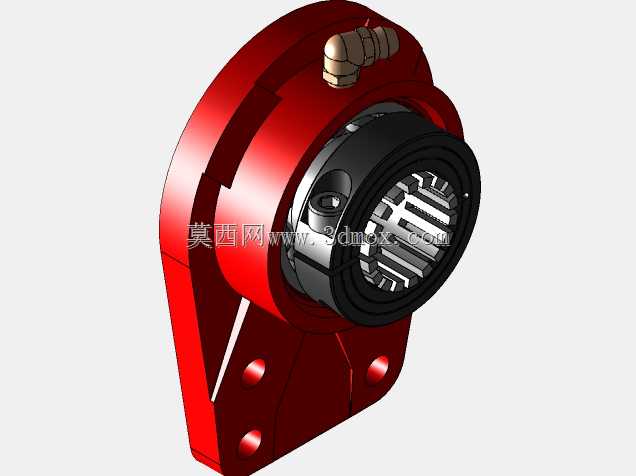

该构件属于传动系统中的支撑连接类部件，主要应用于重载输送设备、农业作业机械、工程改装车辆的动力传递链路中，承担转轴径向承载、安装位定位补偿、传动单元与机架刚性连接的核心作用，可适配存在小幅安装角度偏差的转轴布设场景，抵消设备运行过程中产生的径向跳动与振动冲击，避免转轴因偏载出现磨损、抱死等故障。从功能特性来看，构件采用一体化铸造成型的主体结构，主体上部集成了标准轴承安装腔，腔体内可适配深沟球轴承的压装需求，轴承位的内壁预留了均匀的卡簧槽位，可实现轴承外圈的轴向限位，防止轴承在高速转动过程中出现轴向窜动；安装腔外侧设计有环形凸缘结构，凸缘端面的平面度经过精加工处理，可与轴承外圈端面紧密贴合，保证轴承压装后的同轴度精度。构件下部为安装固定基座，基座上对称布设了四个贯通安装孔，孔位周边做了局部加厚处理，可承受高强度螺栓的锁紧力，避免长期受载后出现孔位开裂、基座变形的问题；基座与上部轴承腔之间设置了渐变式过渡加强筋，筋条顺着载荷传递路径布设，可将转轴运行产生的径向载荷均匀分散到整个基座平面，降低局部应力集中的风险。在设计思路上，该构件充分考虑了户外复杂工况的使用需求，主体外轮廓做了全圆弧过渡处理，不存在尖锐棱角，既可以减少应力集中点，也能避免安装维护过程中划伤操作人员；轴承腔顶部预留了注油嘴安装位，可适配常规规格的直通式注油嘴，方便后期运维过程中补充润滑脂，延长内部轴承的使用寿命。从安装边界来看，该构件的轴承腔内径适配常用规格的深沟球轴承，基座的安装孔位间距符合通用机械安装的孔距标准，可直接替换同规格的传统分体式轴承座，不需要对原有设备的机架安装面做二次加工；构件整体的厚度控制在合理区间，安装后不会与周边的传动轮、联轴器等部件产生运动干涉，适配的转轴转速区间覆盖常规工业传动的常用转速范围，可承受中等强度的径向载荷与小幅轴向载荷，能够满足多数通用机械的传动支撑需求。构件表面采用亮面红色涂装处理，既可以提升构件的防锈耐腐蚀能力，也能在设备维护过程中快速识别定位，降低运维排查的难度。
