垂直输出双万向节传动结构设计

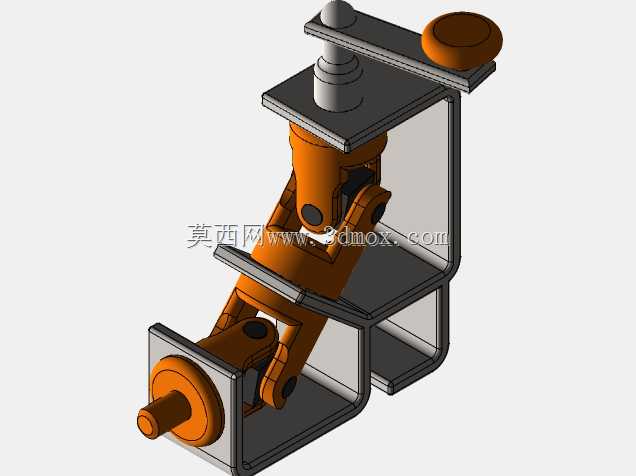

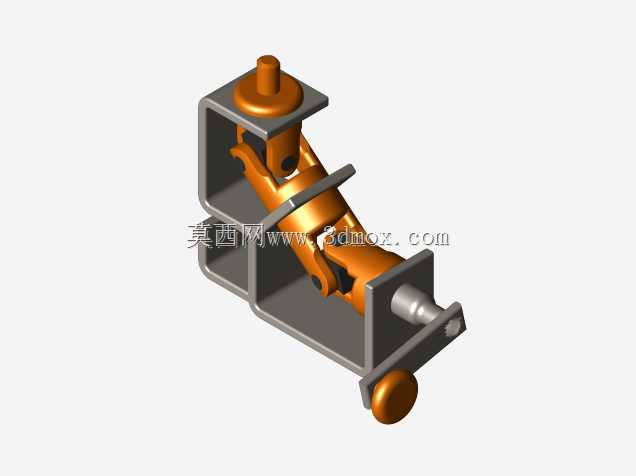

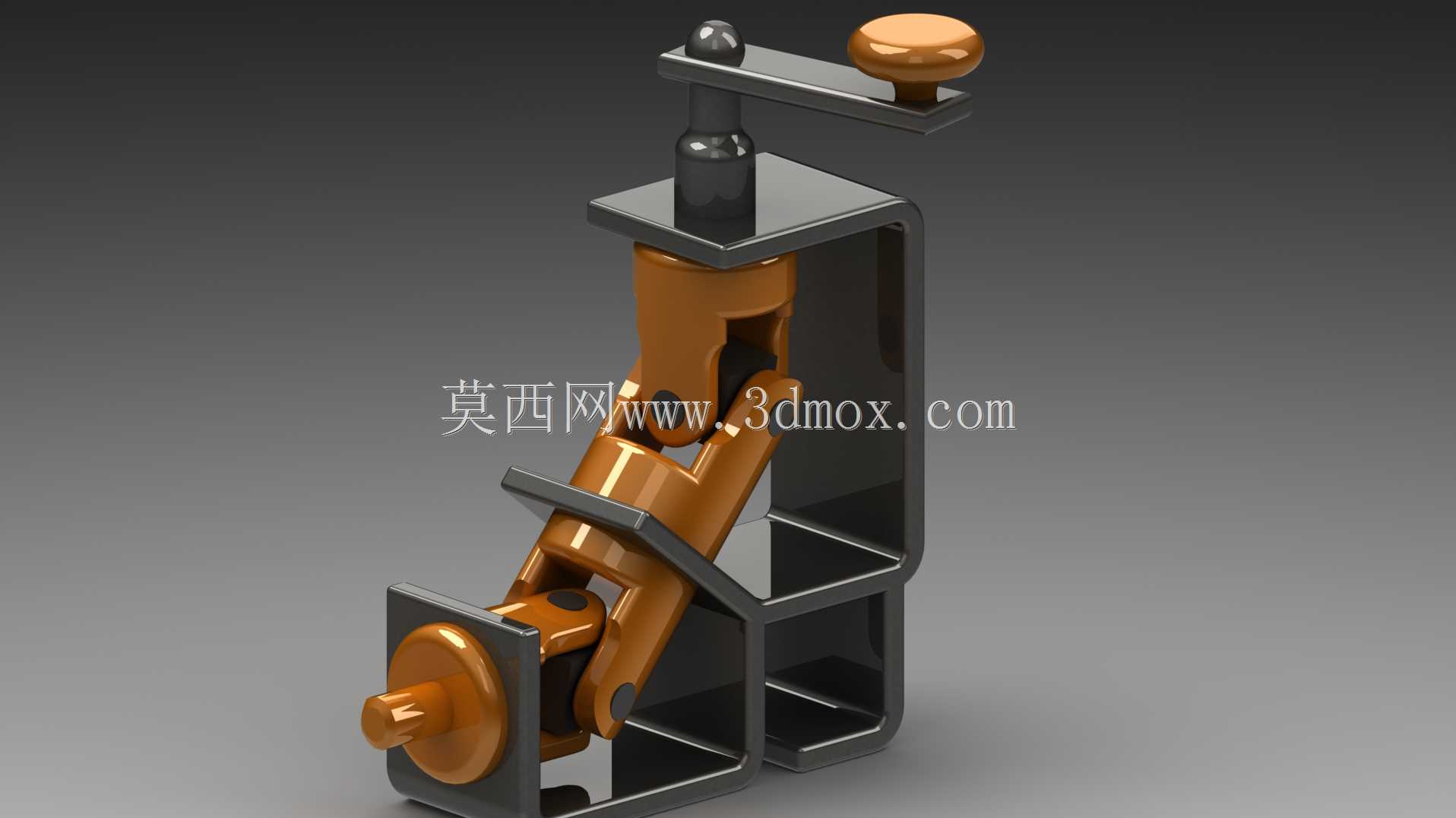

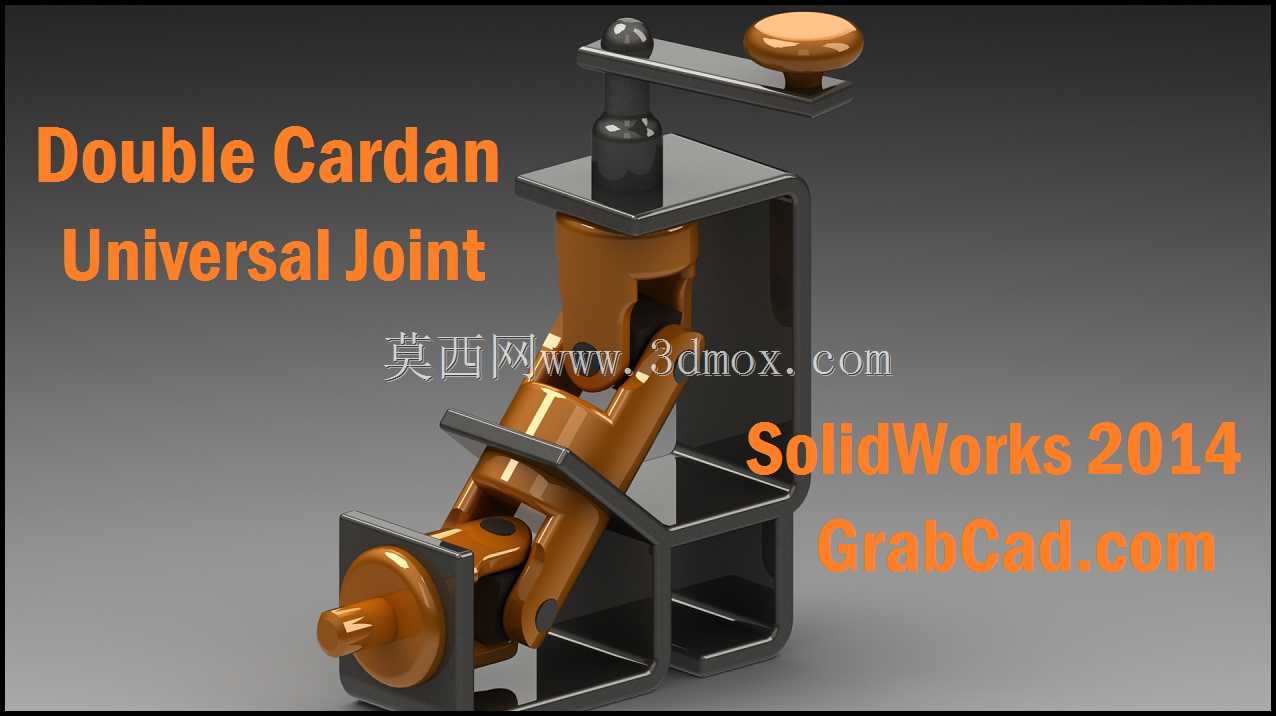

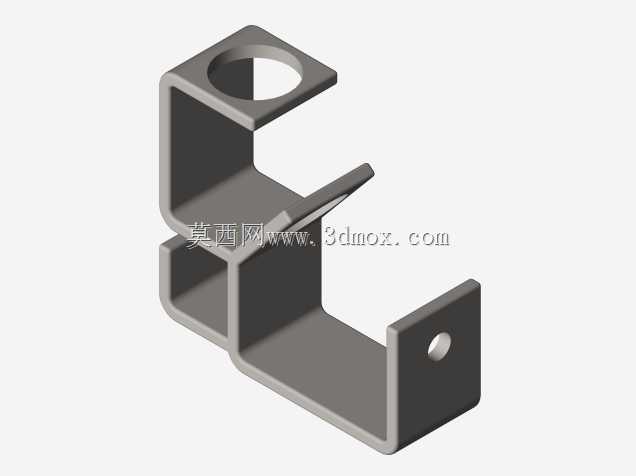

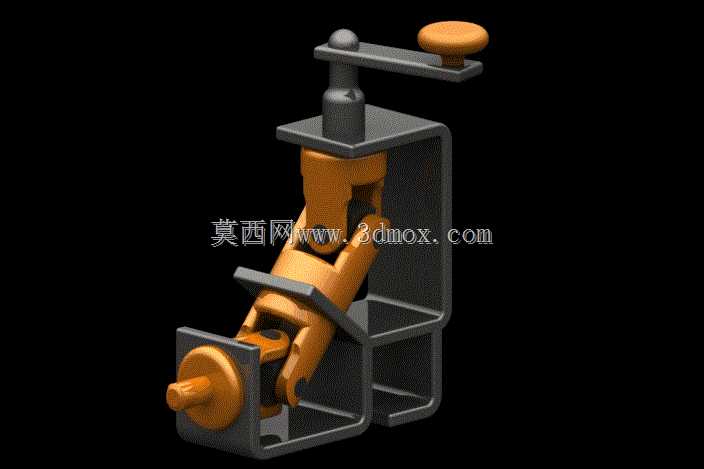

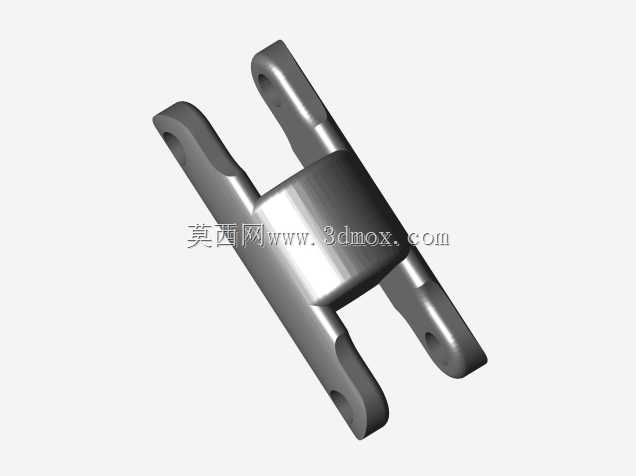

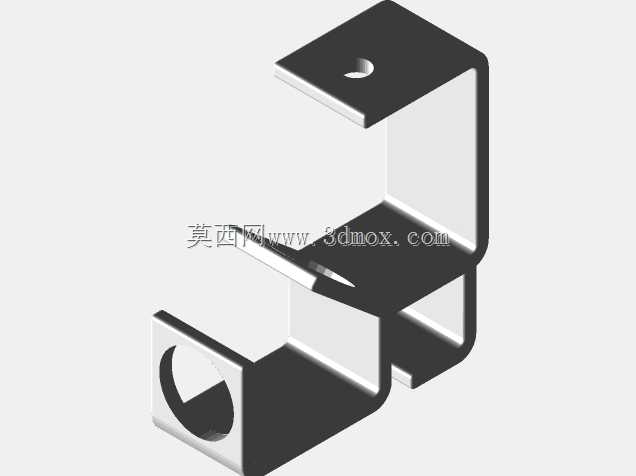

双万向节垂直输出传动结构，是机械传动系统中用于实现交错轴间动力传递的核心部件，主要应用在需要改变动力传输方向、补偿轴系安装偏差的各类工业场景中，常见于小型手动操作设备、轻工机械传动单元、教学演示机械装置以及定制化非标传动工位，能够在输入轴与输出轴呈空间垂直交错的状态下，稳定传递旋转扭矩，避免单万向节传动过程中存在的转速波动问题，保障输出端转动的匀速性与平顺性。该结构整体采用框架式承载设计，外部为弯折成型的金属支撑框架，为内部传动组件提供稳定的安装基准与防护空间，框架的安装面预留有对应的固定位，可直接通过螺栓紧固在设备基座上，整体安装边界紧凑，适配狭小空间内的传动布局需求，不会占用过多设备内部的安装空间。输入端设置有手摇操作柄，柄端搭配防滑握钮，可直接通过手动操作输入旋转动力，也可根据实际使用需求对接电机等动力源，适配不同的动力输入场景。内部采用两组十字轴式万向节串联的结构形式，通过中间连接轴衔接两组万向节，精准抵消单万向节传动时的角速度波动，让垂直布置的输出轴能够获得与输入端同步的匀速转动，有效降低传动过程中的冲击、振动与噪音，提升整个传动链路的运行稳定性。输出端为伸出式轴头结构，可直接对接负载轮盘、执行摇臂等终端工作部件，动力传递路径直接，传动损耗小。在设计过程中，重点优化了万向节十字轴的配合间隙，既保证关节转动的灵活性，避免卡滞问题，又控制了传动回程误差，提升动力传递的精度；支撑框架的弯折角度经过反复校核，确保两组万向节的工作夹角处于最优传动区间，延长部件的使用寿命，同时兼顾结构的整体刚性，避免传动过程中框架出现形变影响传动精度。各关节转动部位预留了润滑介质存储空间，可在长期运行过程中持续为摩擦副提供润滑，降低磨损速率。该结构可直接应用于小型手动机械设备的动力转向传递，也可作为模块化传动单元集成到自动化非标设备中，解决空间受限场景下的垂直方向动力传输难题，在教学场景中也可作为机械传动原理的演示教具，直观展示双万向节等速传动的工作逻辑与结构特点。
