工业立式储料筒仓钢结构设计方案

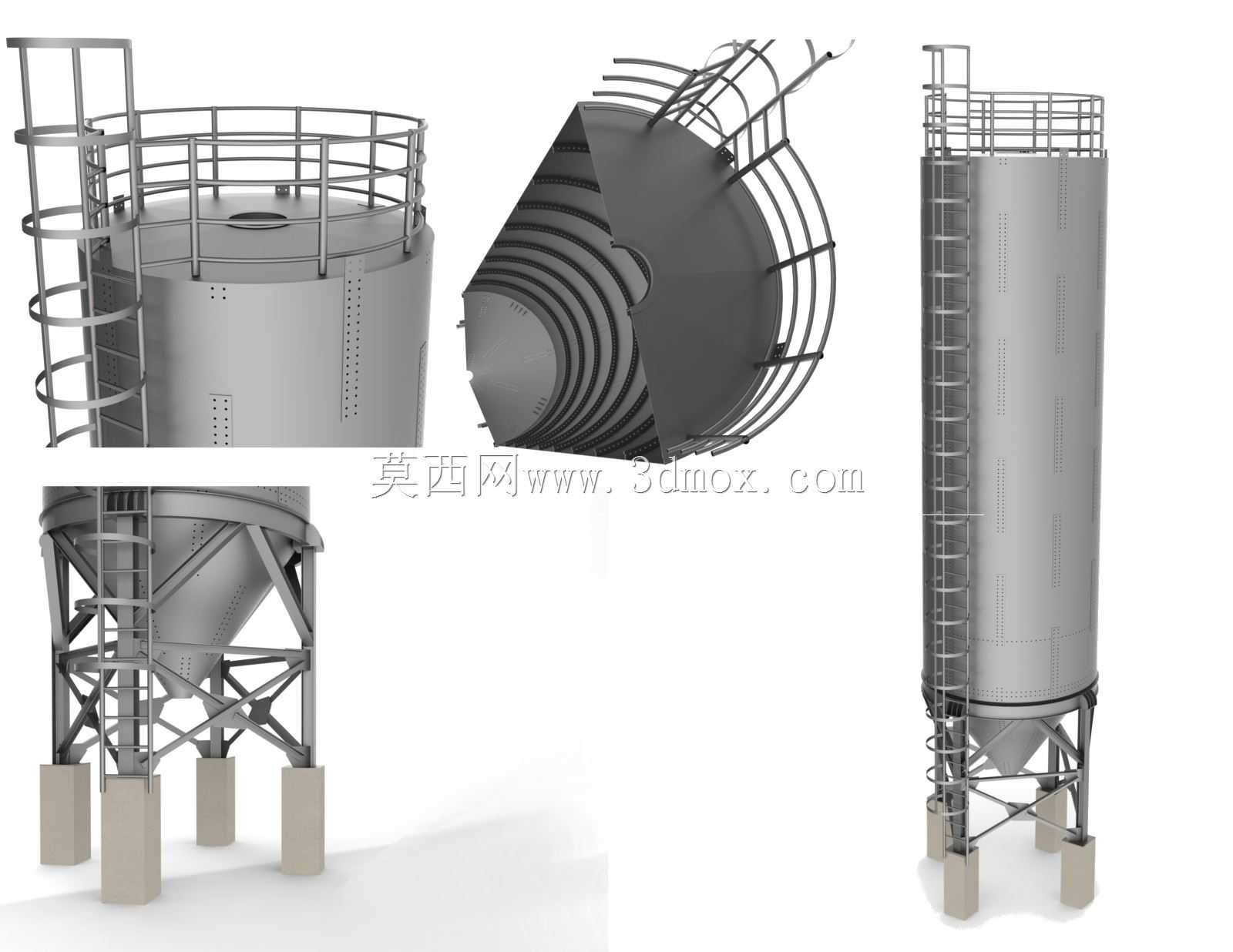

该立式储料筒仓主要应用于粮油加工、建材生产、饲料制造、化工原料储运等散状物料仓储场景，可完成颗粒状、粉状物料的密闭存储与定量出料作业，替代传统露天堆放或简易料池存储模式，有效降低物料受潮、洒落、混入杂质的损耗风险，适配厂区连续化生产的物料中转需求。设备整体采用立式圆柱罐体搭配锥形下料斗的结构形式，上部圆柱段为主要储料空间，可最大化利用厂区垂直空间减少占地面积，下部锥斗按照物料安息角设计倾斜角度，避免粉状、颗粒物料在仓内出现架桥、堵料问题，依靠物料自重即可实现顺畅出料，无需额外配置复杂的破拱辅助结构，降低日常运维的成本投入。设计阶段充分考虑钢结构的受力特性，仓体壁板采用分段拼接的加筋结构，沿仓壁周向、纵向布置加强筋板，抵消满仓状态下物料对仓壁的侧向挤压力，避免长期满载出现仓壁变形问题；顶部设置环形安全护栏与检修人孔，配套外置直爬梯直达仓顶平台，满足日常检修、料位核查、设备维护的作业安全要求，爬梯每间隔一定高度设置护笼结构，符合高空作业的安全防护规范。底部采用多支腿钢结构支撑框架，将整个仓体的载荷均匀传递至混凝土基础墩，支腿之间设置交叉斜撑形成稳定的桁架结构，可抵御满仓载荷、侧向风载带来的倾覆力矩，保障设备长期运行的结构稳定性；锥斗与支腿框架的连接位置做了加强节点设计，避免下料过程中物料冲击带来的焊缝疲劳开裂问题。安装边界方面，该筒仓需根据额定储料容量匹配对应承重等级的混凝土基础，基础平面需保证水平度偏差在允许范围内，安装时需预留仓顶进料口的管道接驳空间、锥斗底部出料设备的安装操作空间，爬梯侧需预留足够的检修通行通道，整体安装完成后需做仓体密闭性测试，避免粉状物料存储过程中出现漏尘问题，同时配套料位监测、除尘接口的安装点位，可直接对接厂区的进料输送系统与出料计量设备，快速接入现有生产流水线完成物料存储中转作业。
