透明外壳台式便携风机三维设计作品

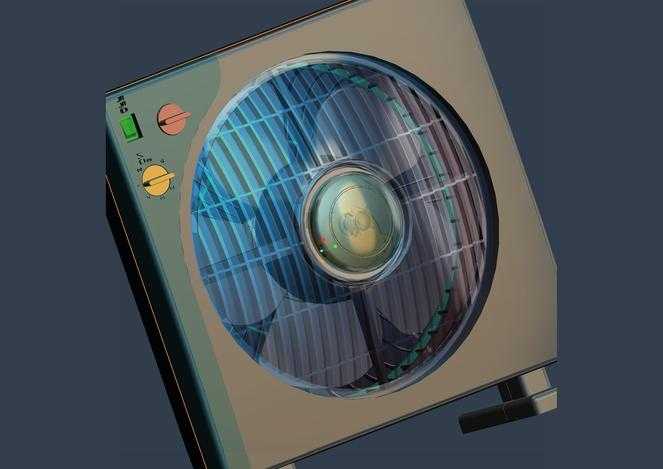

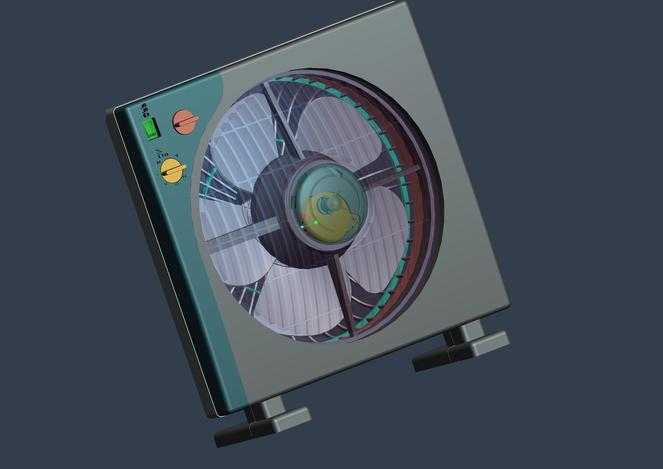

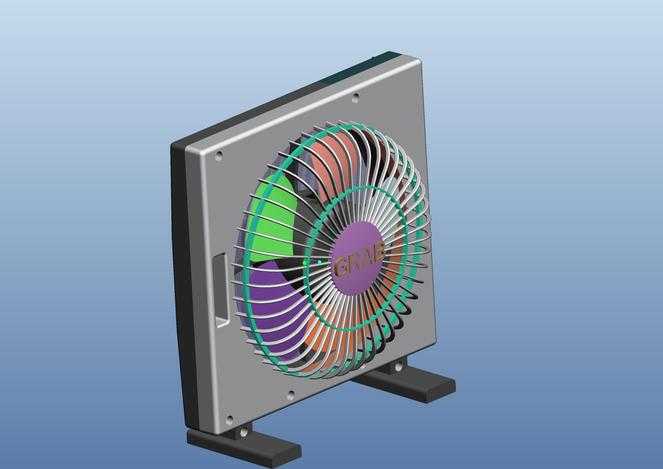

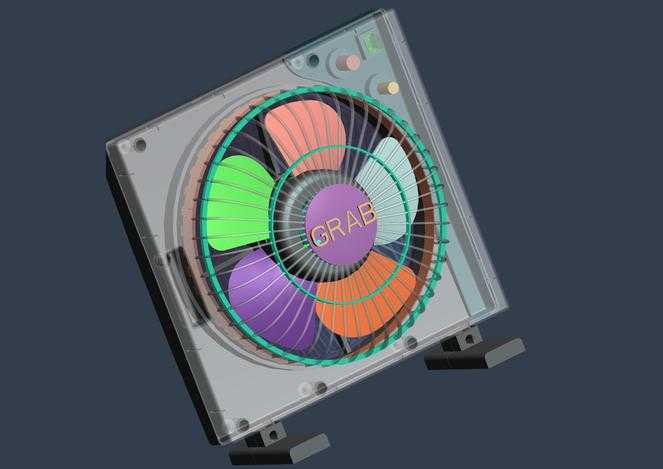

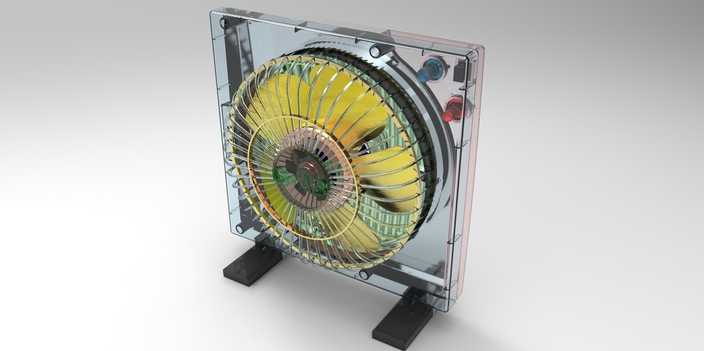

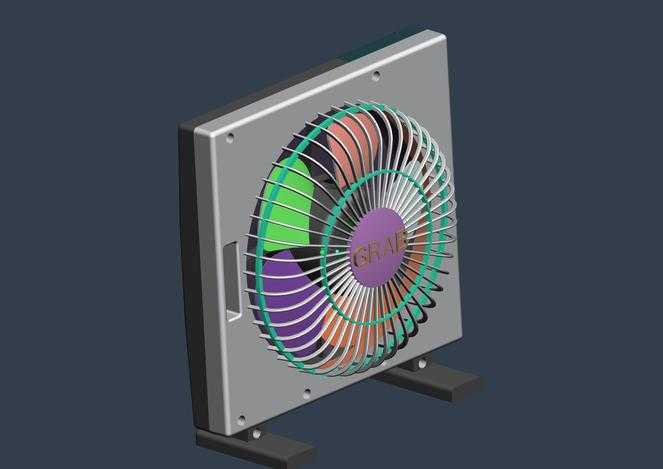

本作品为台式便携风机的三维设计成果，建模阶段采用自顶向下的设计逻辑搭建整体装配框架，先确定风机整体的外形尺寸与核心功能分区，再逐步拆分细化各个零部件的结构参数。首先构建风机的方形外框主体，外框采用透明PC材质的视觉表现，建模时精准还原透明壳体的壁厚、边缘圆角过渡以及壳体上的功能开孔位置，包括侧边控制元件的安装位、底部支撑脚的连接卡槽，确保各部件装配间隙控制在合理公差范围内。扇叶部分是建模的核心结构，采用多叶片曲面造型设计，每一片扇叶都通过曲面放样、边界混合的方式构建出符合空气动力学的弧度曲面，叶片表面做光滑过渡处理，避免出现锐边结构，同时还原扇叶中心的轮毂连接结构，精准匹配轮毂与电机转轴的装配尺寸，保证扇叶转动时的同轴度要求。扇叶前方的防护网采用环形放射状筋条结构，通过圆周阵列的方式快速生成均匀分布的细筋，筋条的粗细、间距都按照实际防护安全标准设定，既保证防护强度，又不会过度阻挡气流通过。底部的两个支撑脚采用倾斜角度设计，建模时计算好支撑面的重心位置，让风机放置时保持稳定的仰角，支撑脚与外框的连接采用卡扣式结构，还原卡扣的卡位凸起与凹槽结构，确保装配后连接稳固不易松脱。外框侧边集成的控制旋钮、指示灯等小元件，也逐一按照实物比例建模，还原旋钮的防滑纹理、指示灯的透光罩结构。材质渲染阶段，透明外框调整了折射率、透明度与反射参数，模拟出工程塑料通透又带有轻微磨砂质感的视觉效果；扇叶部分采用半透明黄绿色工程塑料材质，添加细微的材质颗粒感还原真实塑料的质感；防护网与支撑脚采用黑色哑光塑料材质，调整粗糙度参数避免出现过强的反光；金属转轴部分添加金属拉丝纹理，还原金属件的质感。渲染时采用柔和的工作室光源，从多个角度打光突出透明壳体的层次感与内部扇叶的结构细节，阴影参数调整柔和，让整体渲染效果真实自然，清晰展现风机的整体装配关系与各部件的结构特征。整个设计兼顾了外观的可视化效果与结构的合理性，所有零部件的装配关系都符合实际生产的装配逻辑，可用于结构验证、外观展示以及相关教学演示场景。
