重型铸造铝铰链结构设计方案

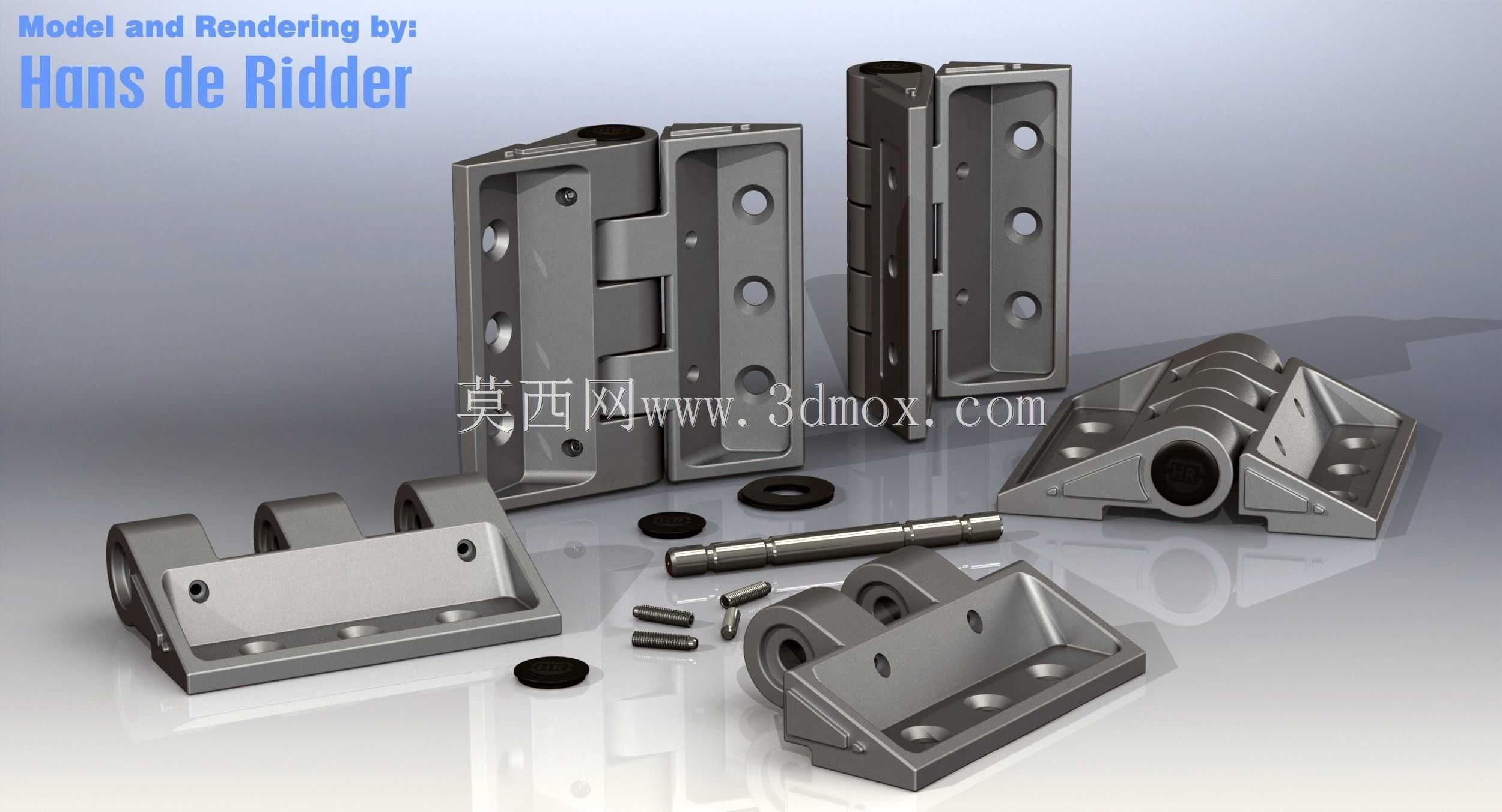

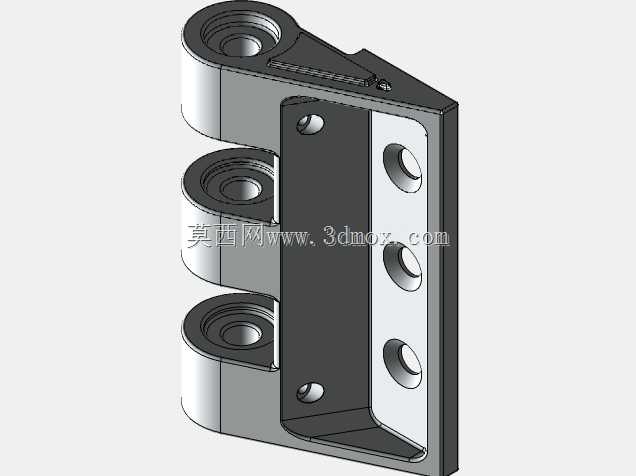

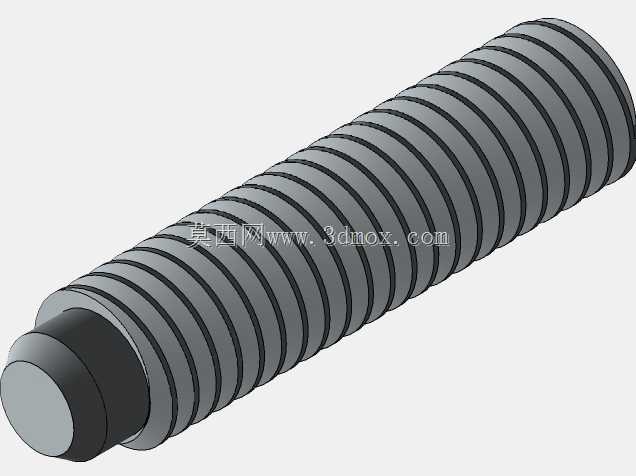

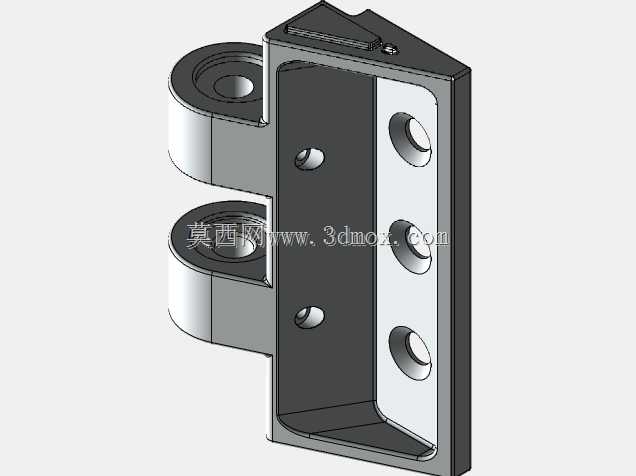

这类重型铸铝铰链主要应用在重载工业舱门、大型设备防护门、特种车厢侧门、重型仓储柜门这类需要高承载、长期开合无明显形变的场景，和普通民用合页不同，它的核心设计目标是承受大径向载荷与频繁开合带来的磨损，不会出现普通薄铁皮合页用久了下垂、错位、开合卡滞的问题。从结构拆分来看，整套铰链包含了带安装孔的左右页片、贯穿式转轴、配套的轴套、定位销以及安装紧固件，所有零件的配合面都做了公差匹配设计，转轴和页片轴孔之间预留了合理的间隙，既保证开合转动顺畅，又不会出现径向窜动过大导致的门体偏移。设计时首先考虑的是安装边界的适配性，页片上的安装孔采用了沉孔设计，安装后螺栓头不会突出页片表面，避免和门体、门框的安装面产生干涉，孔位排布采用了对称式布局，既可以适配不同厚度的安装基材，也能保证受力均匀，不会因为单个螺栓受力过大出现连接失效。页片的主体结构采用了加强筋布局，在转轴连接区域做了局部加厚处理，因为这个区域是应力集中最明显的位置，加厚之后可以大幅降低长期开合带来的金属疲劳风险，铸铝材质本身的抗腐蚀性能也让它可以在户外、潮湿车间这类环境下使用，不需要额外做表面防锈处理就能满足长期使用需求。转轴部分采用了可拆卸式设计，不需要破坏安装面就可以完成门体的拆卸维护，配套的轴套采用了耐磨材质，直接嵌在页片的轴孔内，磨损之后只需要更换轴套就可以恢复铰链的配合精度，不需要整体更换整套铰链，大幅降低了后期维护成本。在实际选型时，需要先确认门体的总重量、开合频率以及安装面的平整度，根据门体重量匹配对应数量的铰链，单组铰链的额定承载可以覆盖常规重型工业门的使用需求，安装时需要保证上下铰链的转轴处于同一条垂直线上，避免出现别劲的情况，否则会大幅增加开合阻力，加速轴套的磨损。整套结构的所有零件都做了圆角过渡处理，没有尖锐的棱角，既避免了安装过程中划伤操作人员，也减少了应力集中点，提升了整体结构的抗冲击性能，即使受到意外的外力撞击，也不容易出现页片断裂的问题。
