主板集成式多接口连接器模组结构设计

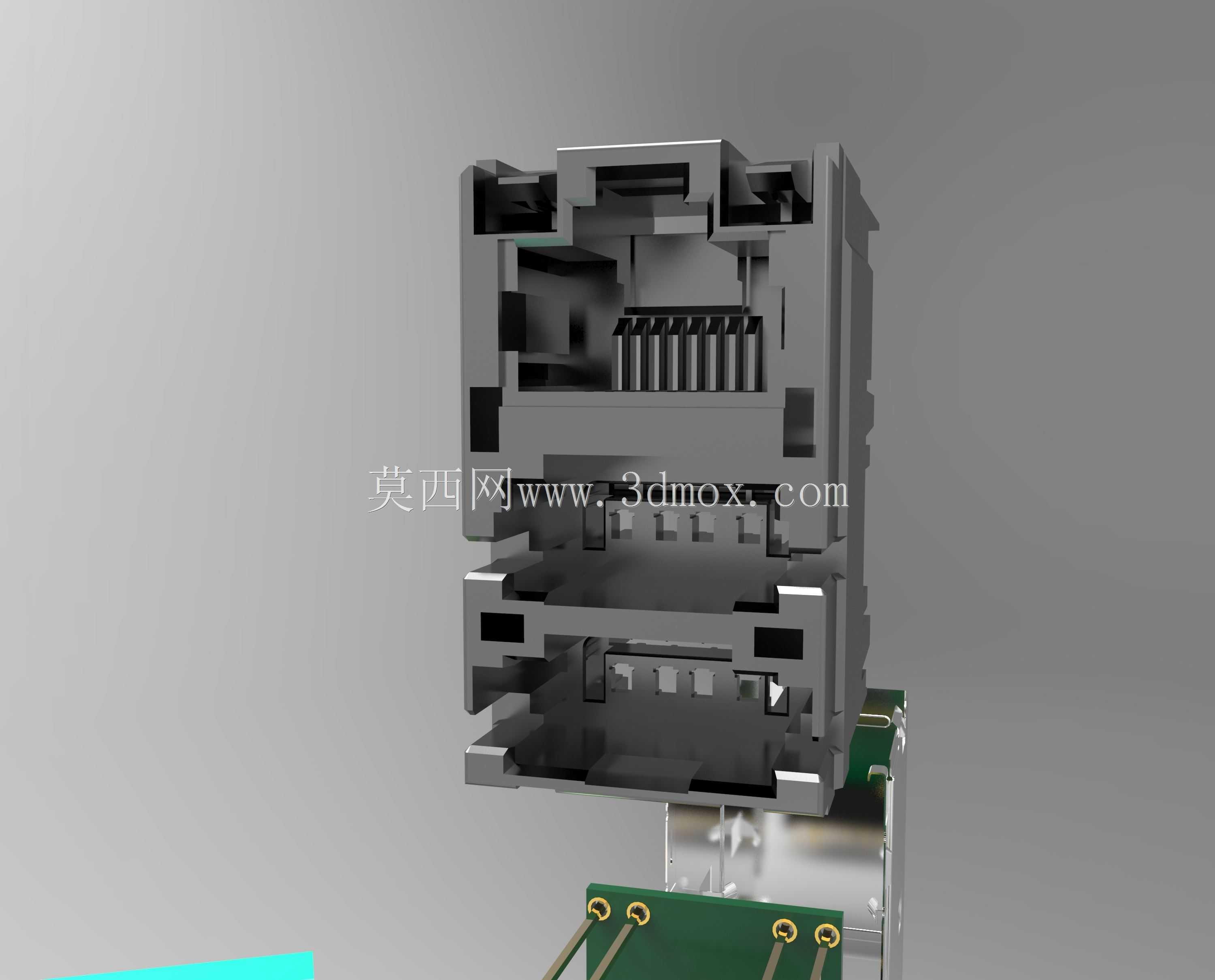

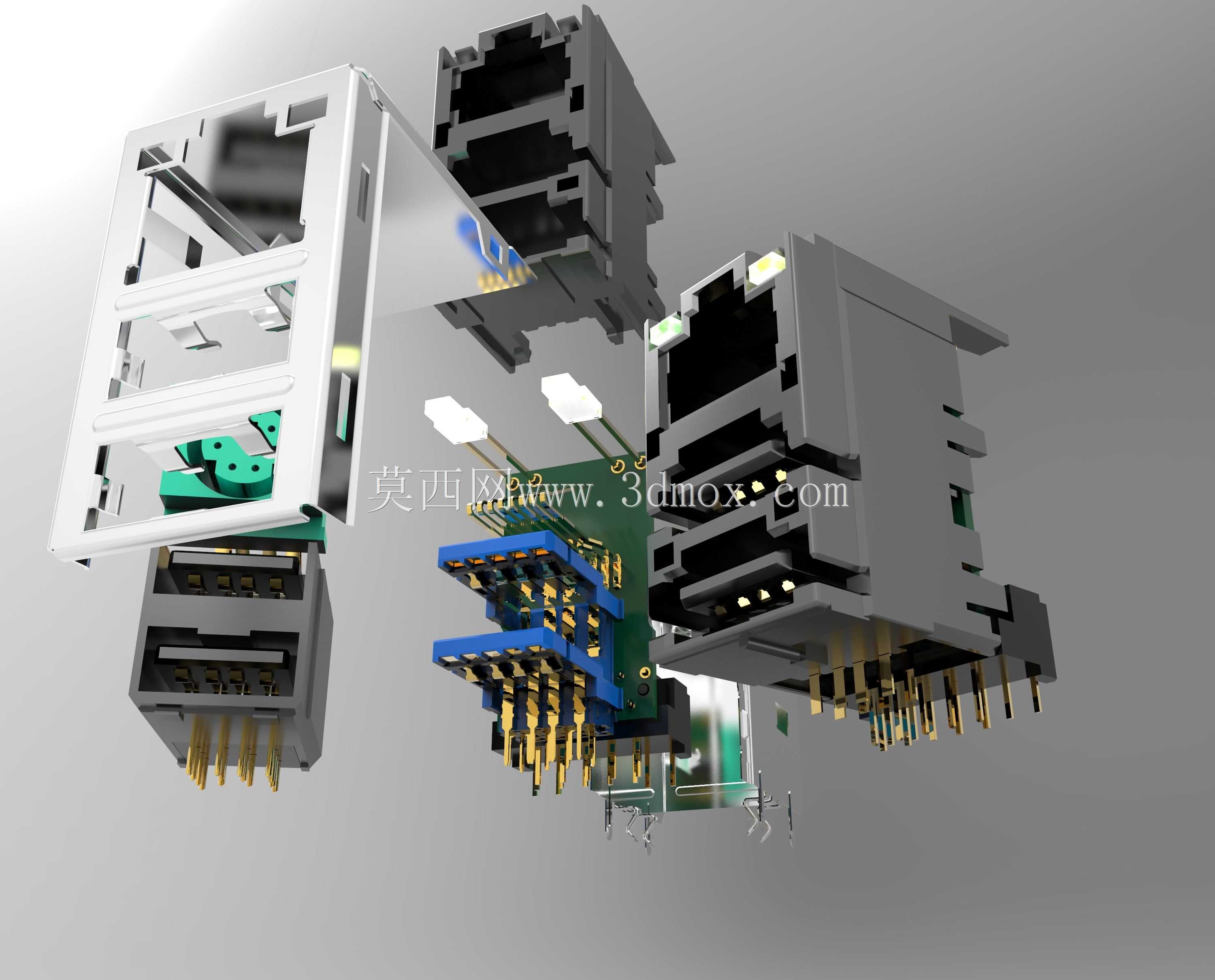

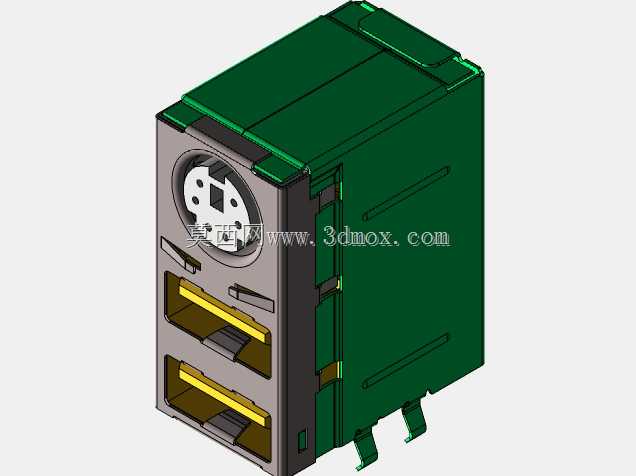

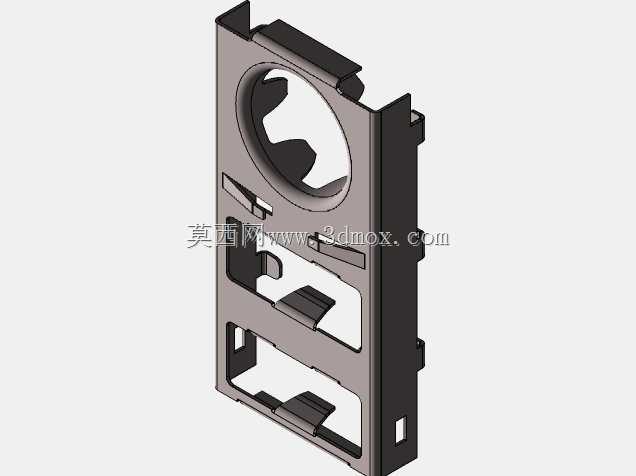

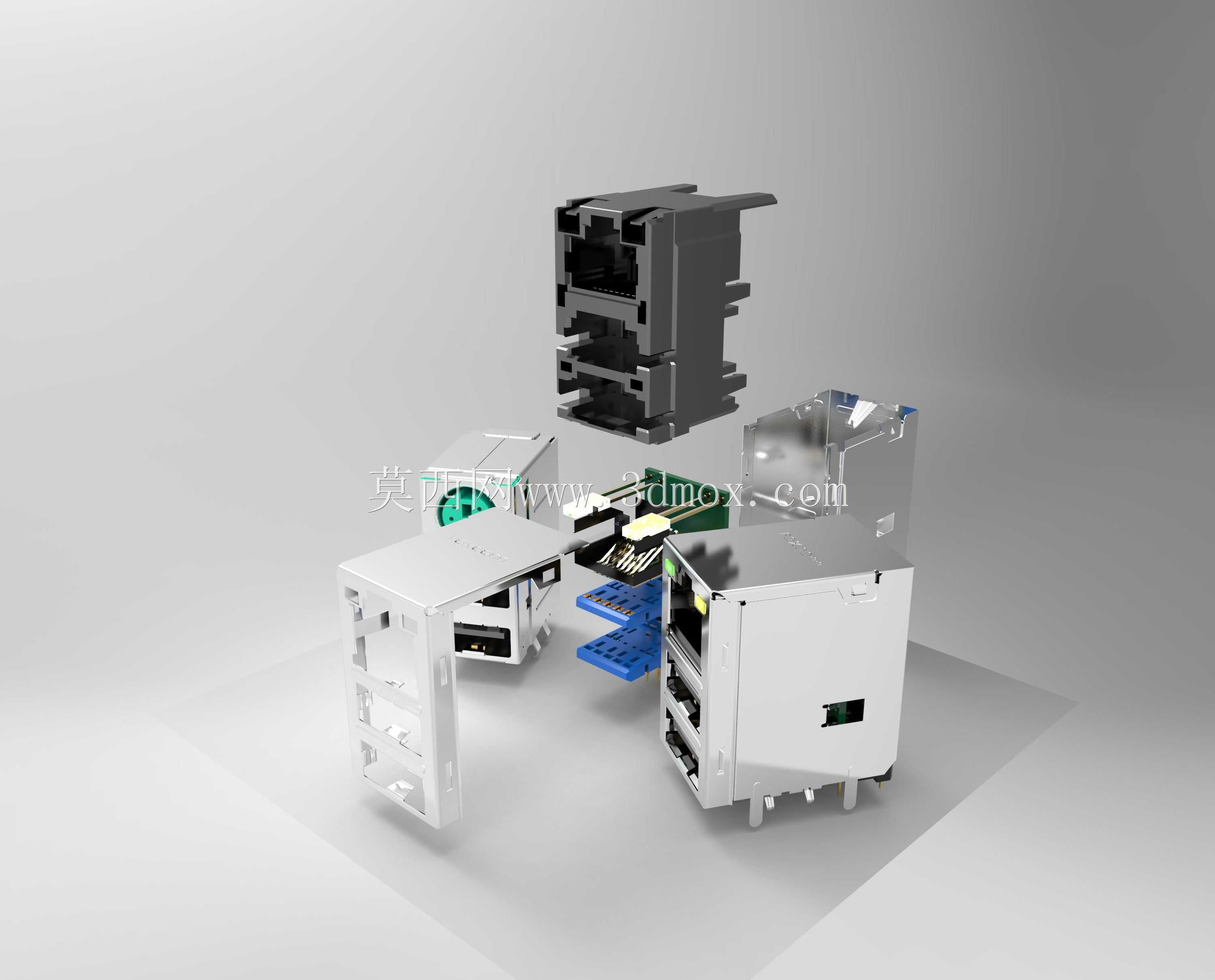

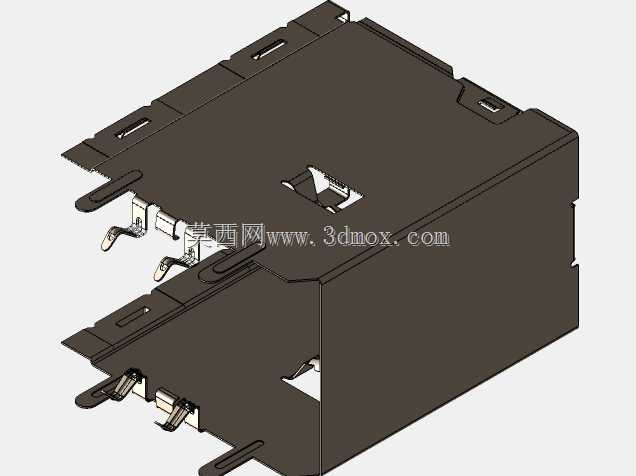

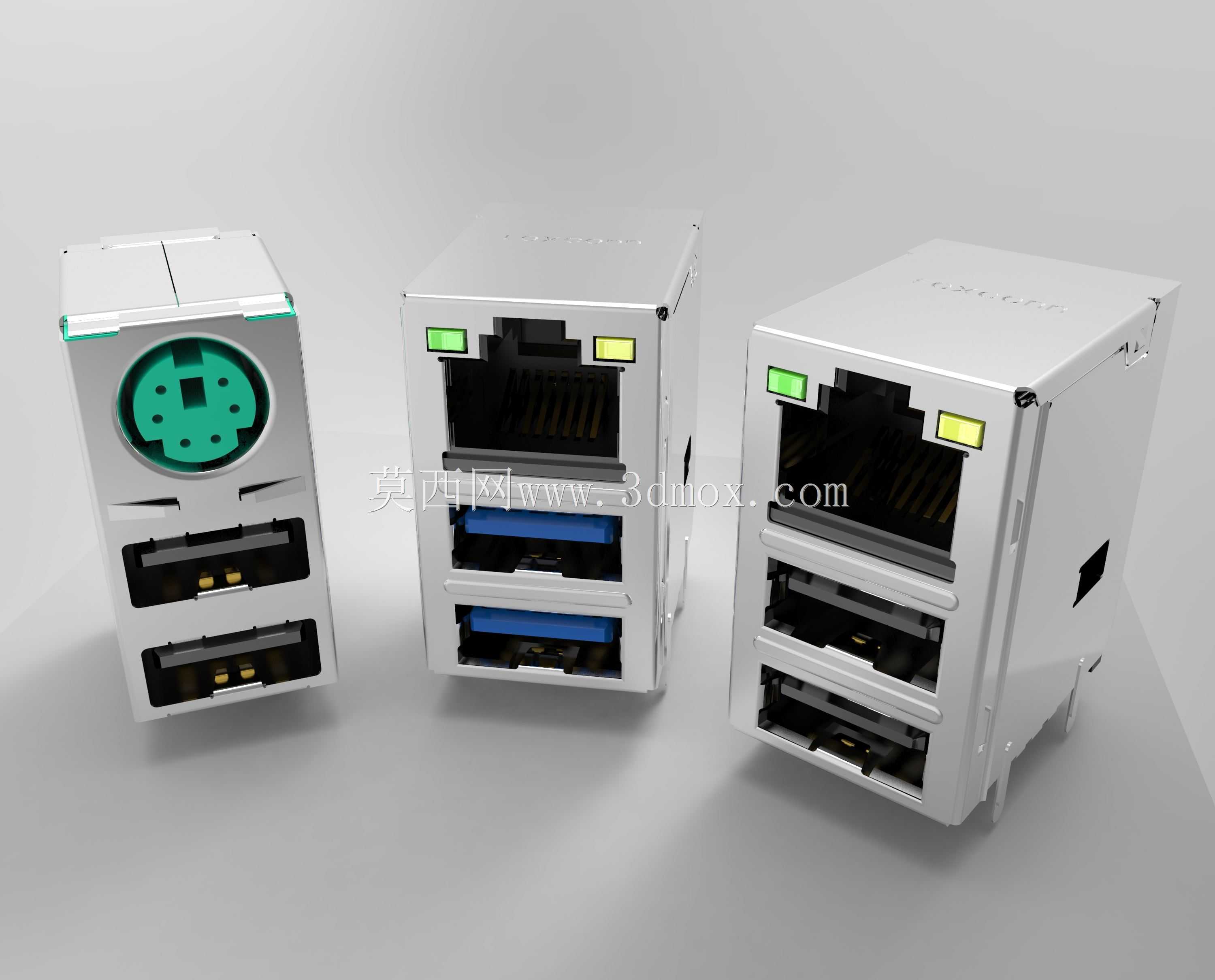

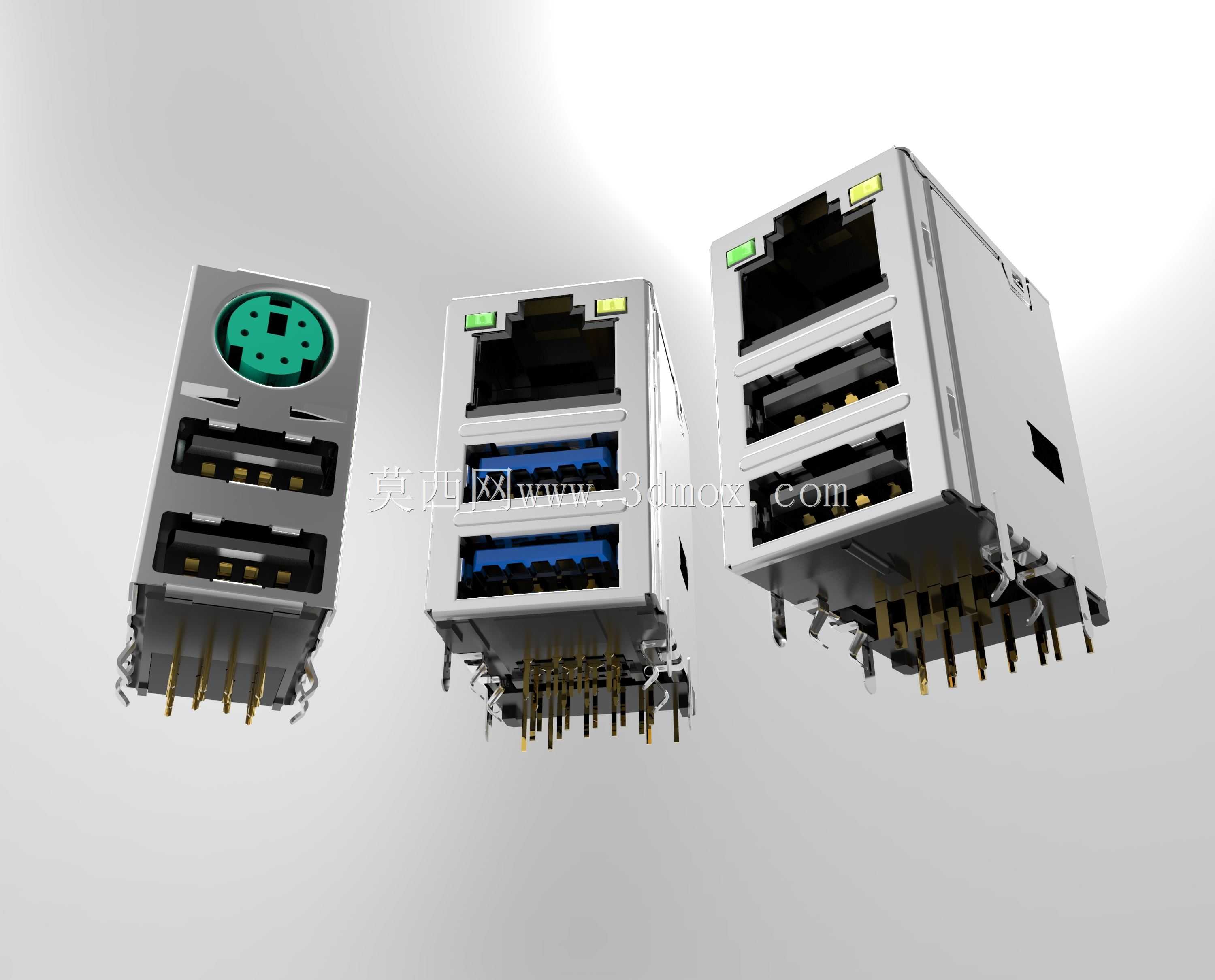

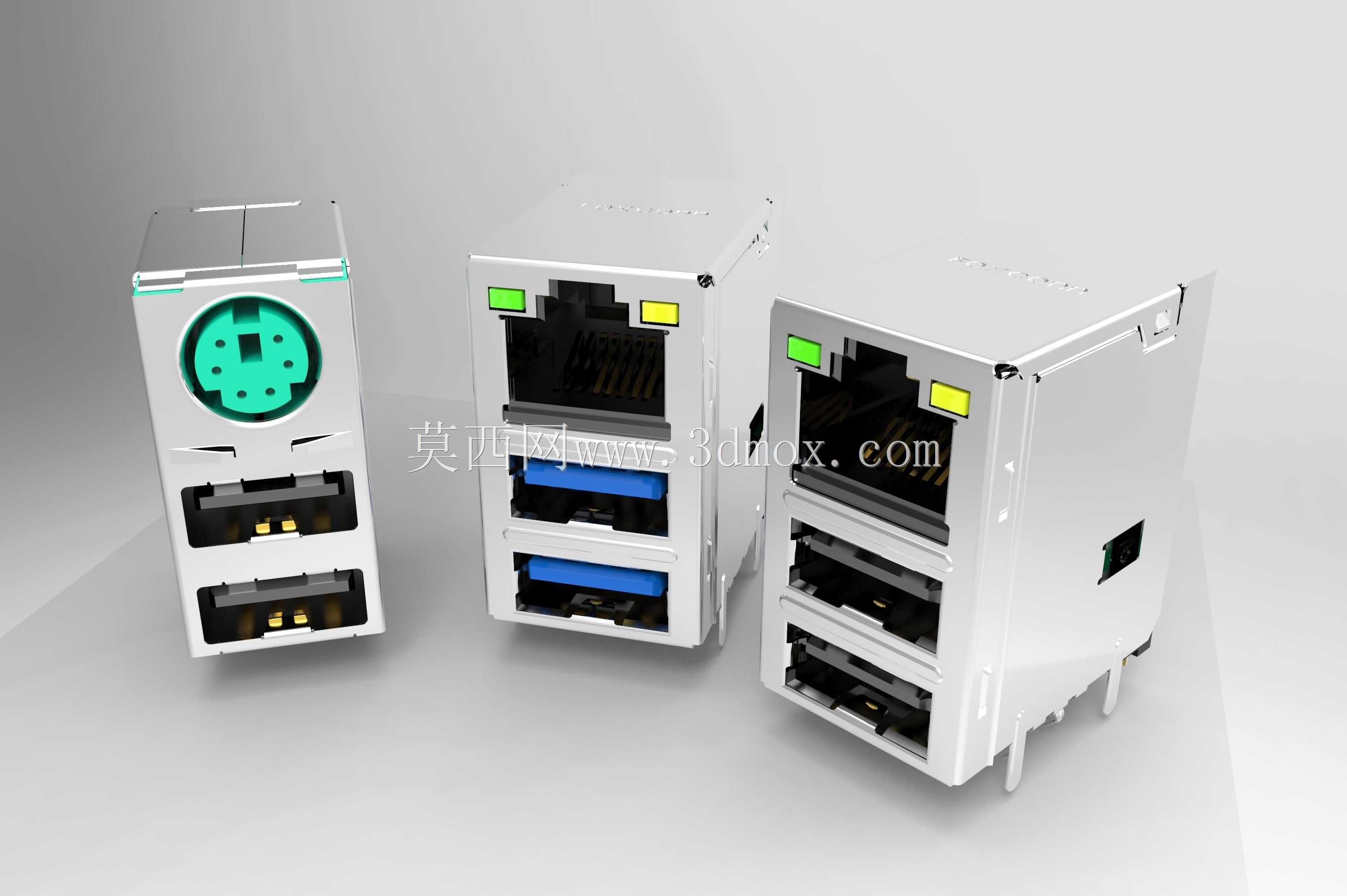

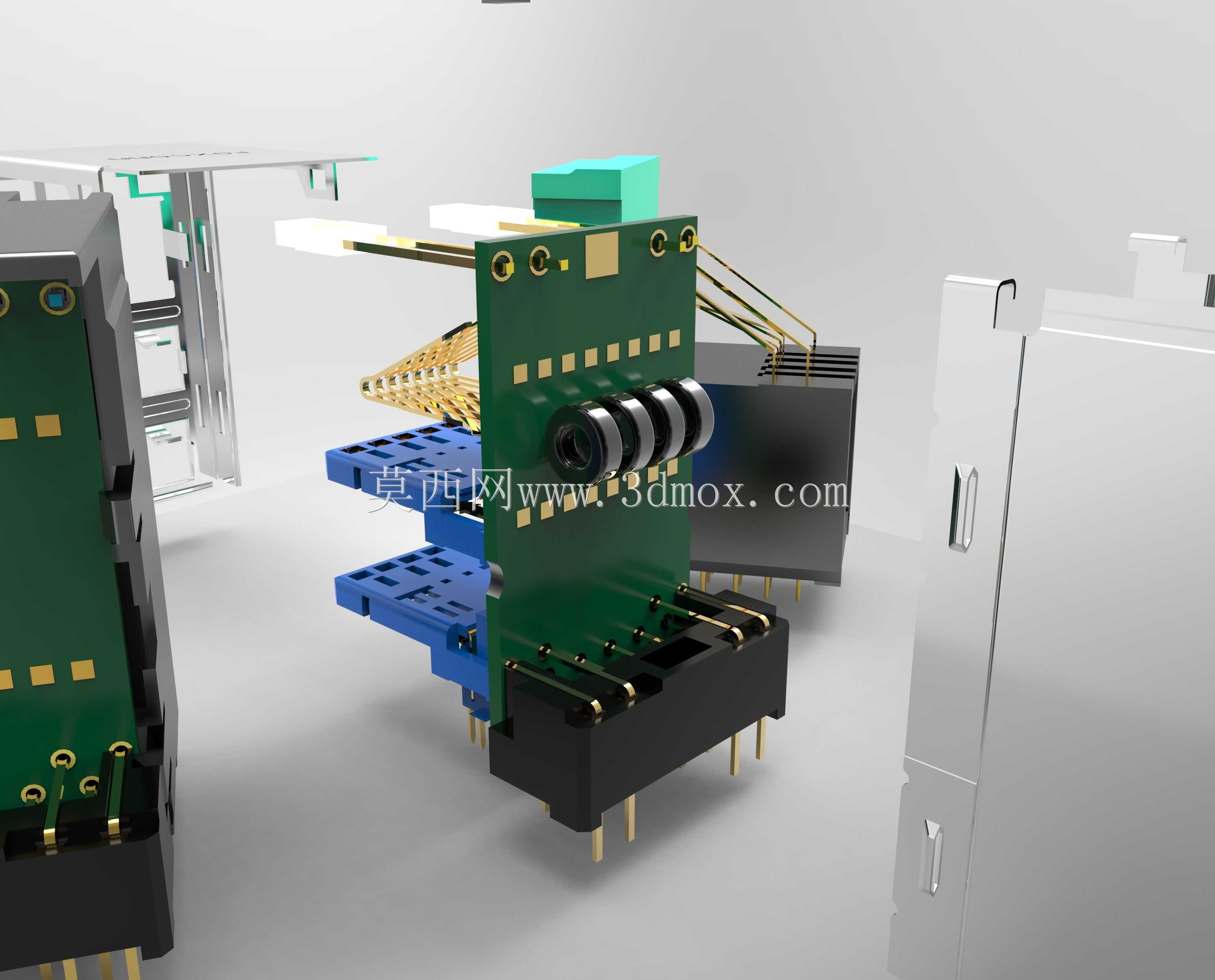

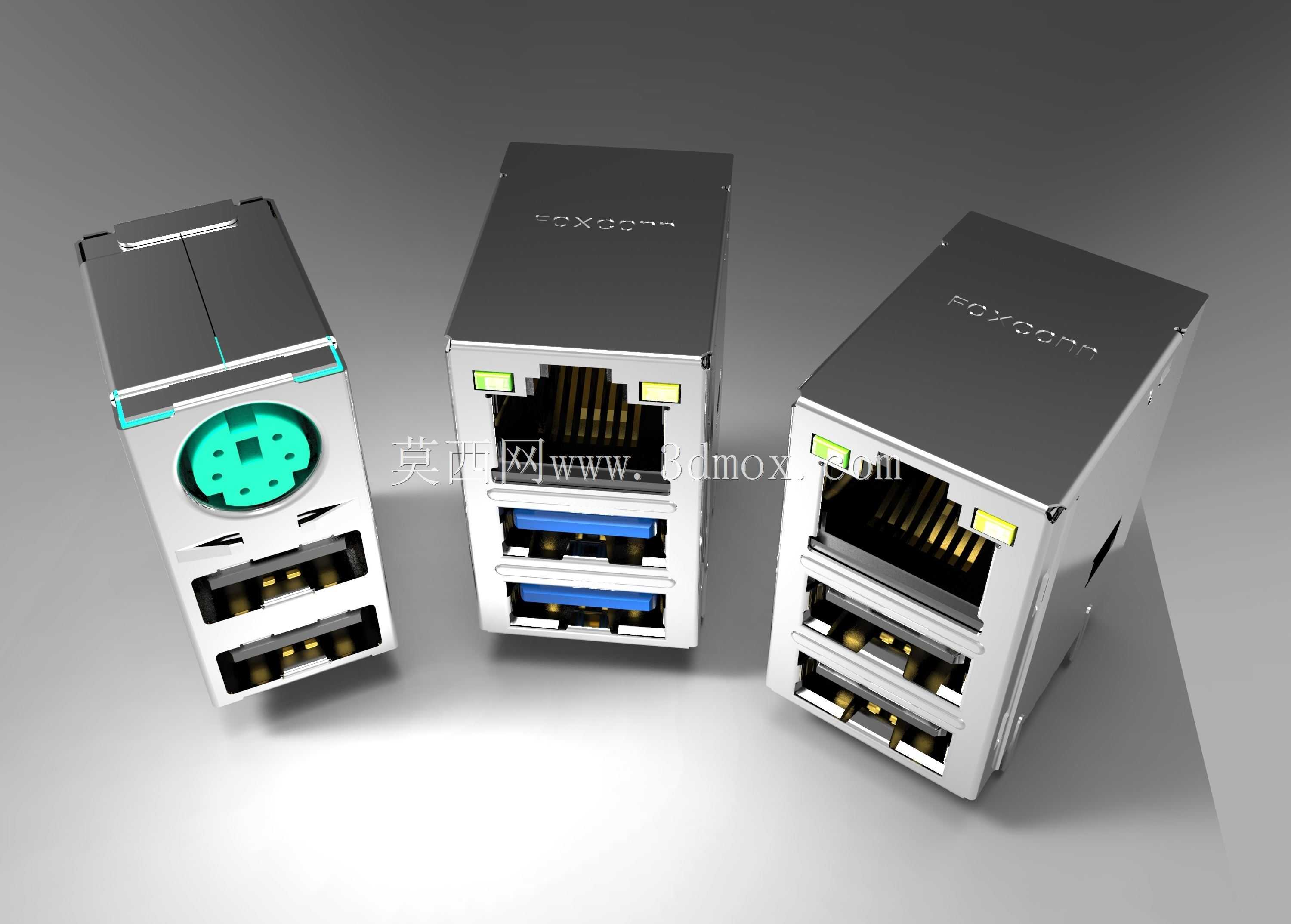

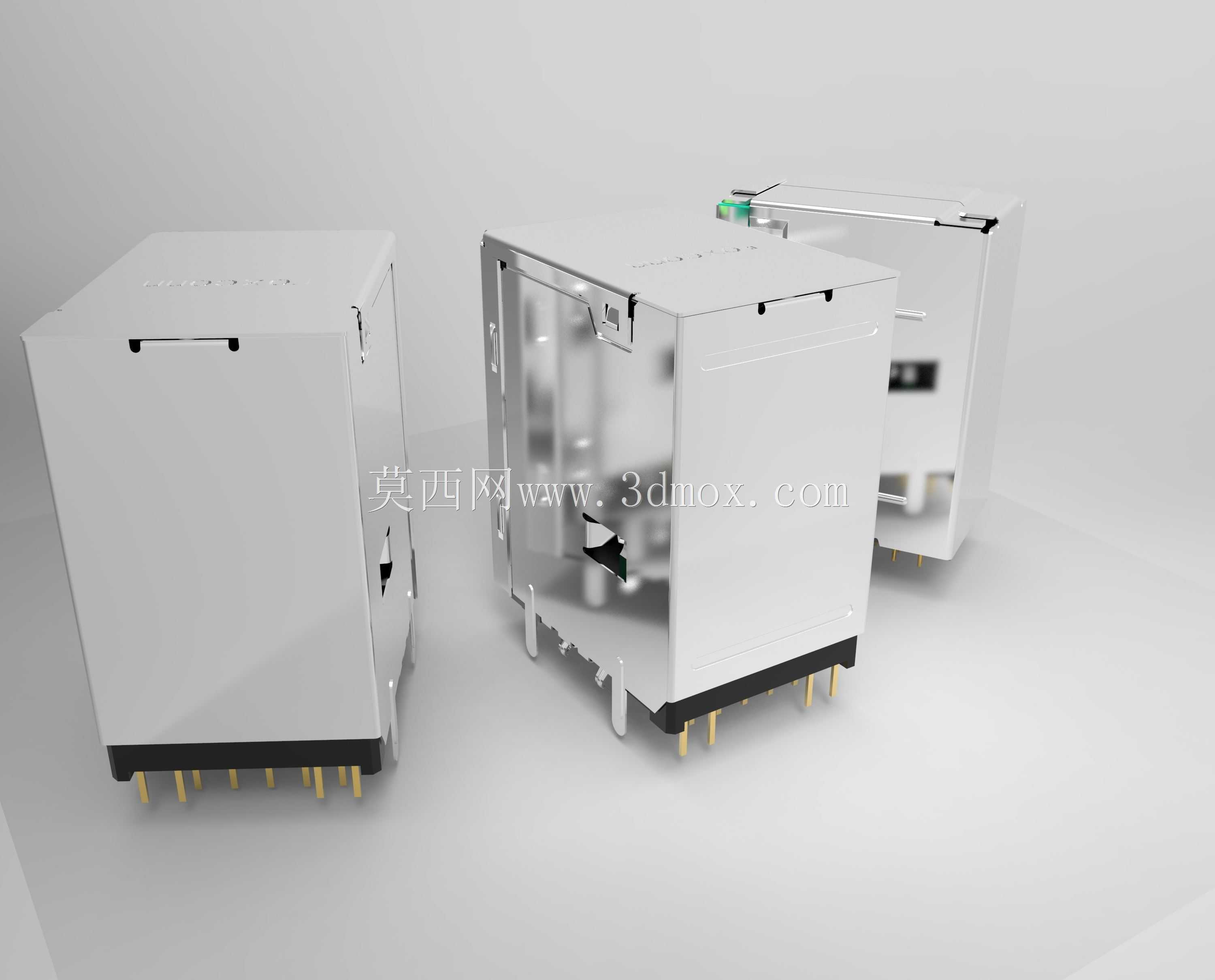

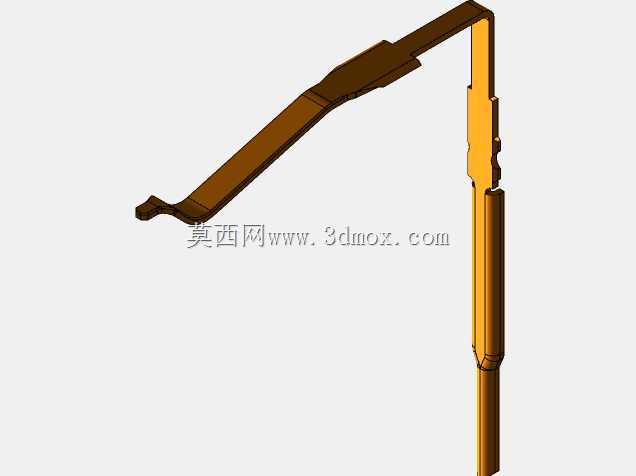

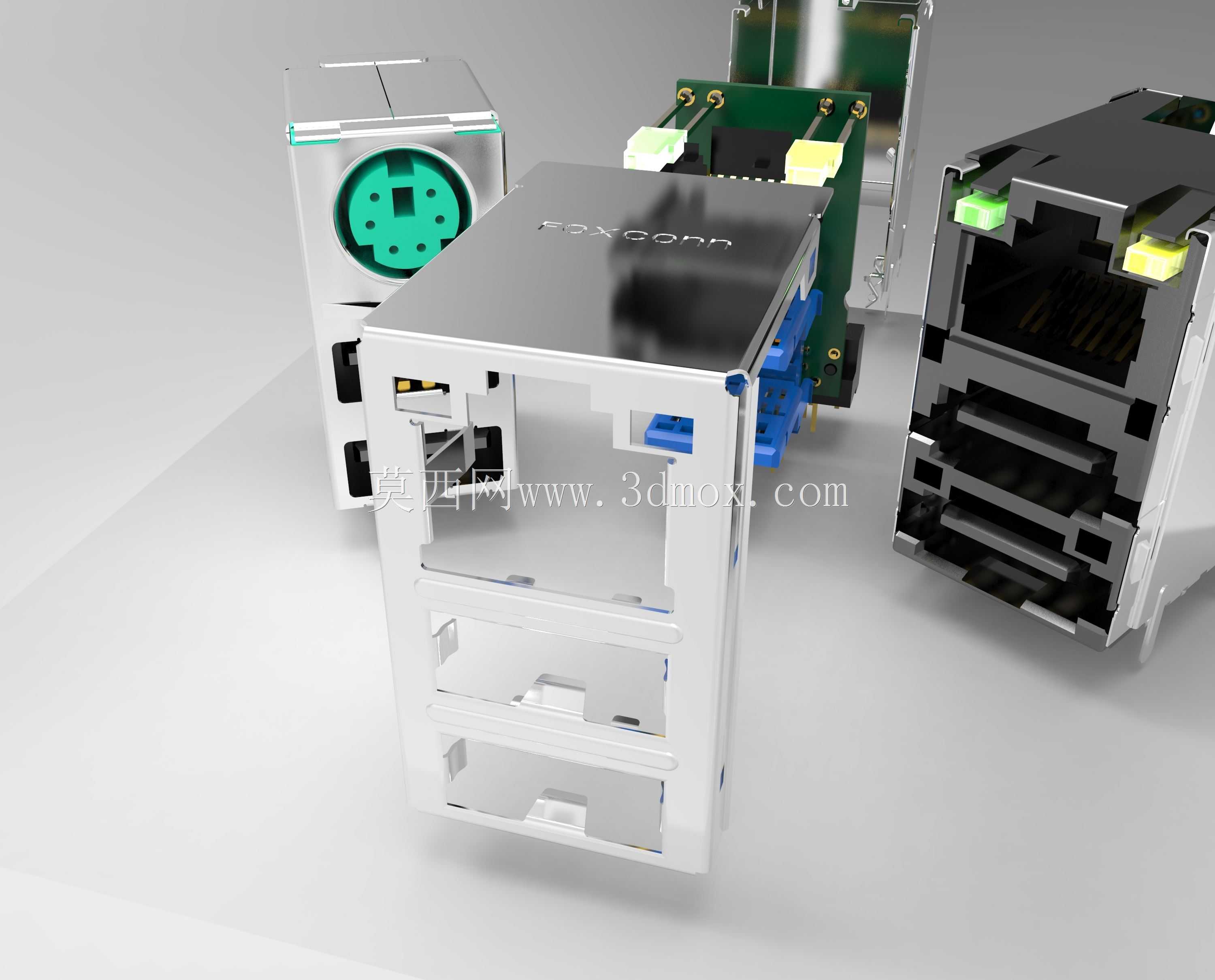

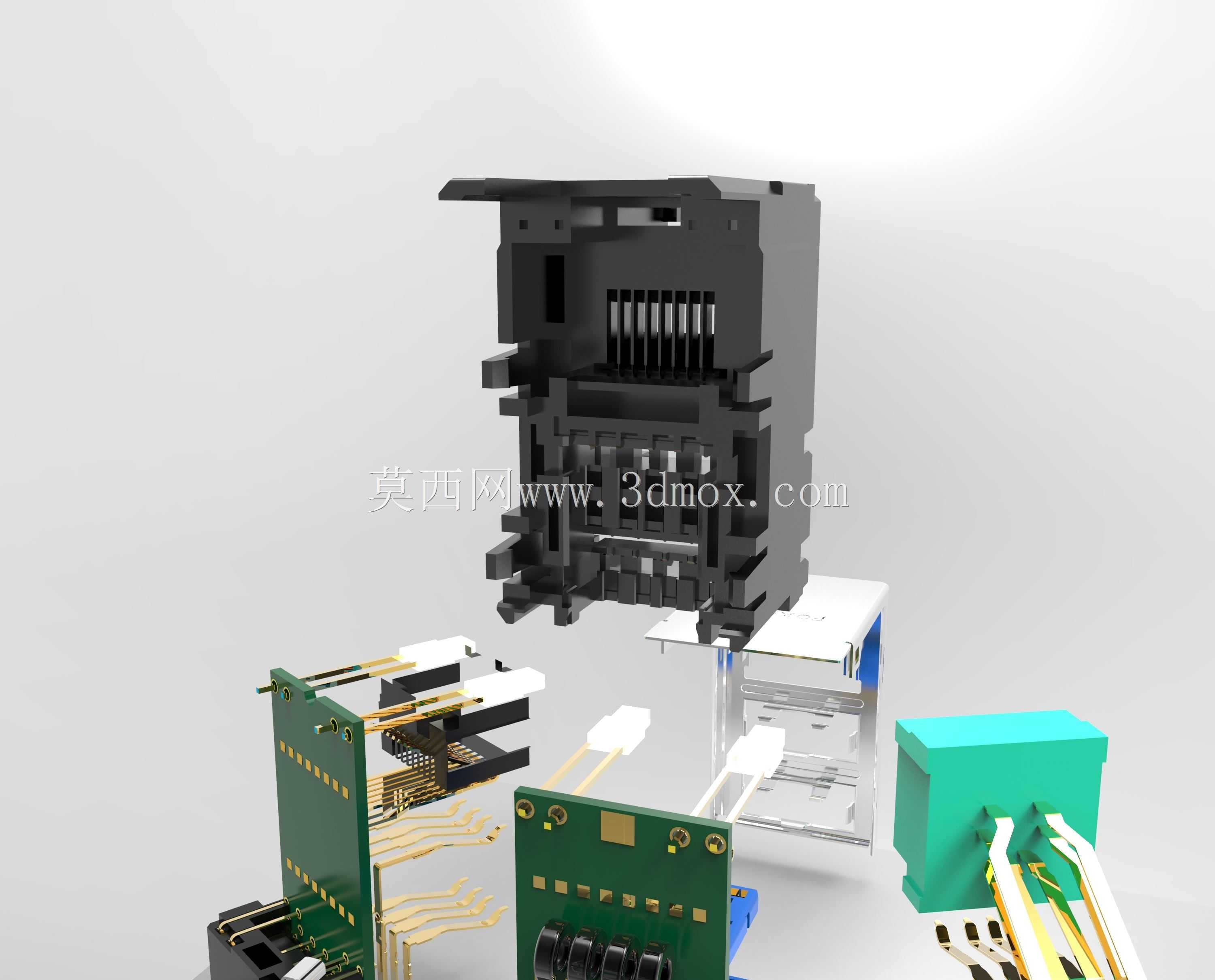

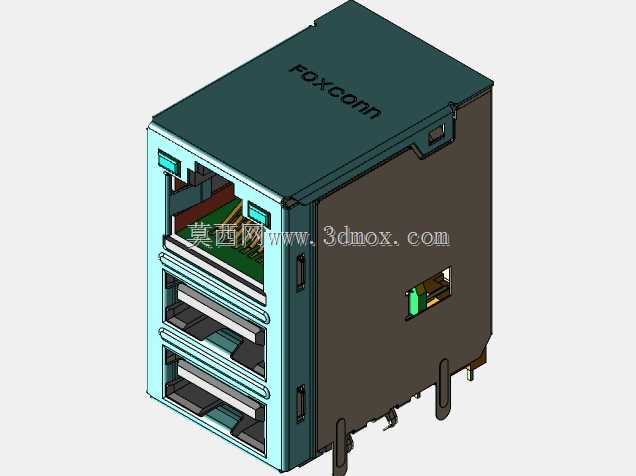

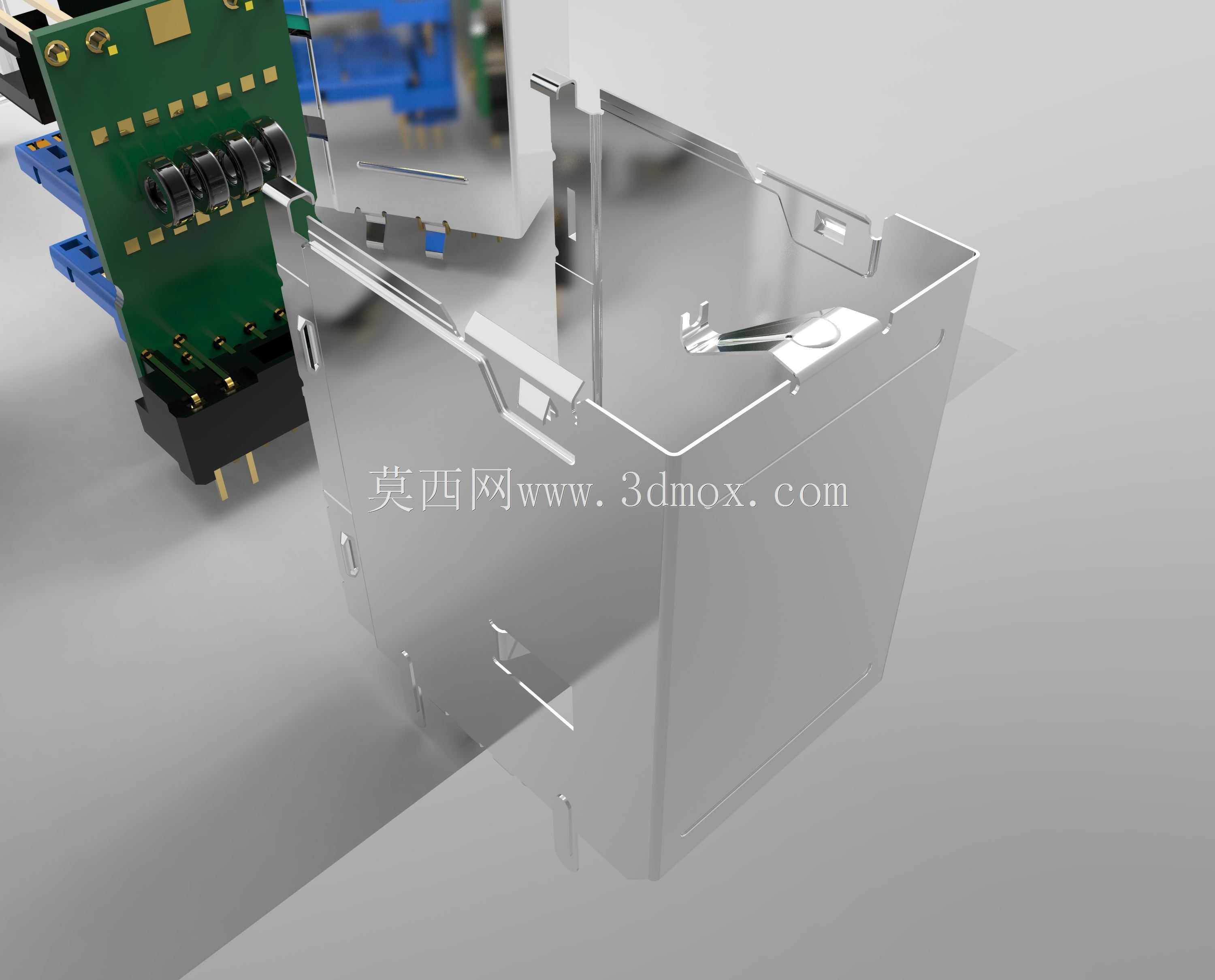

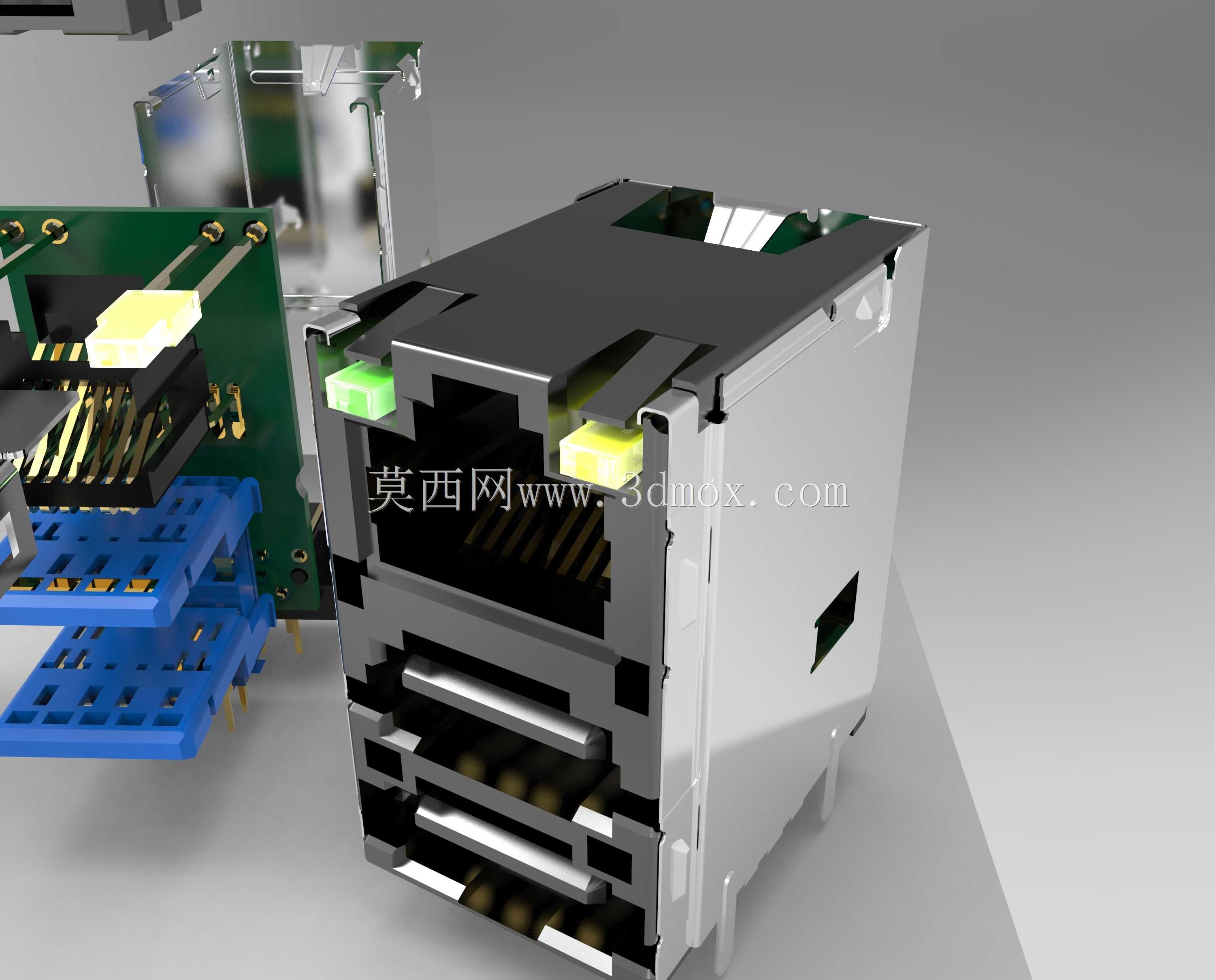

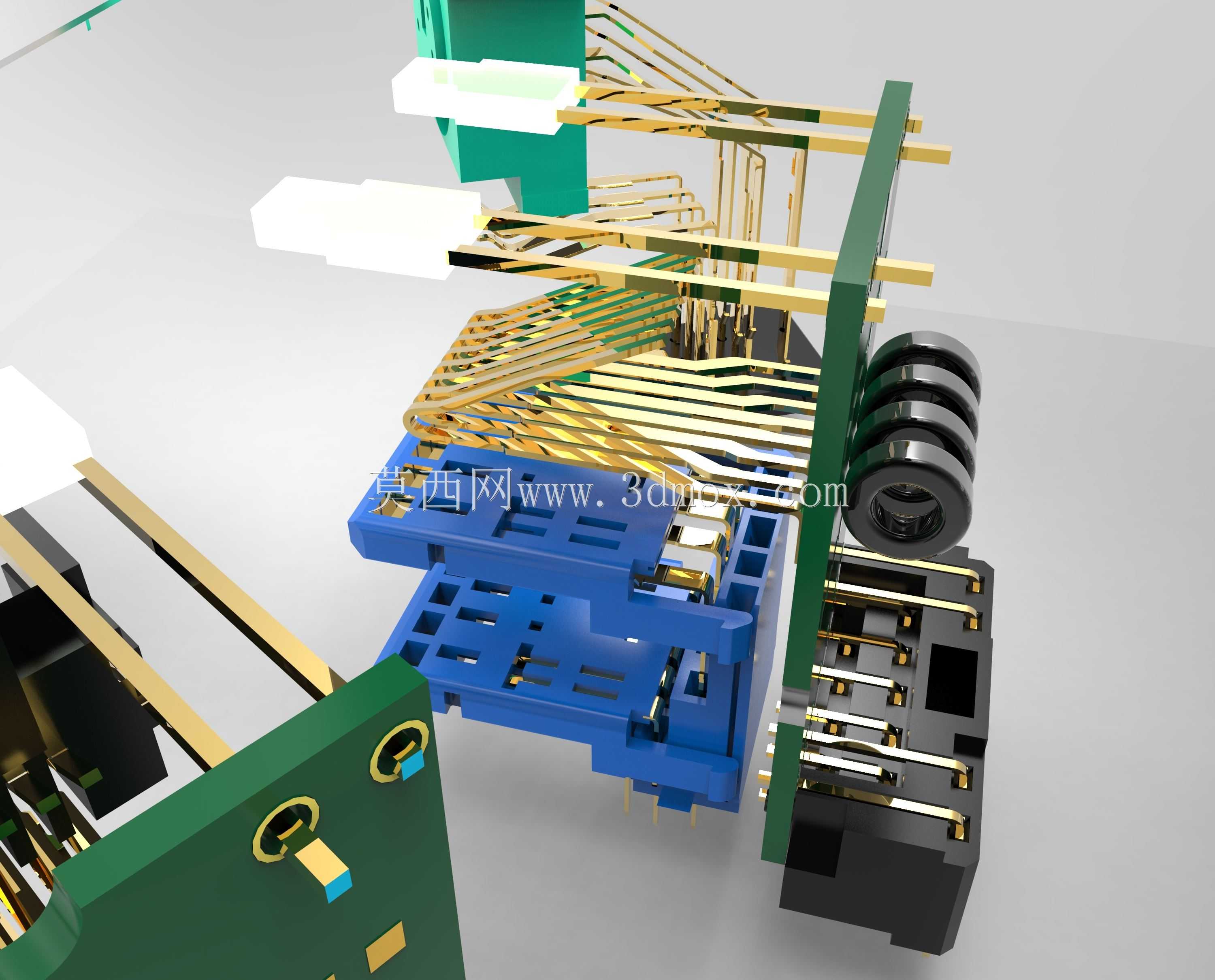

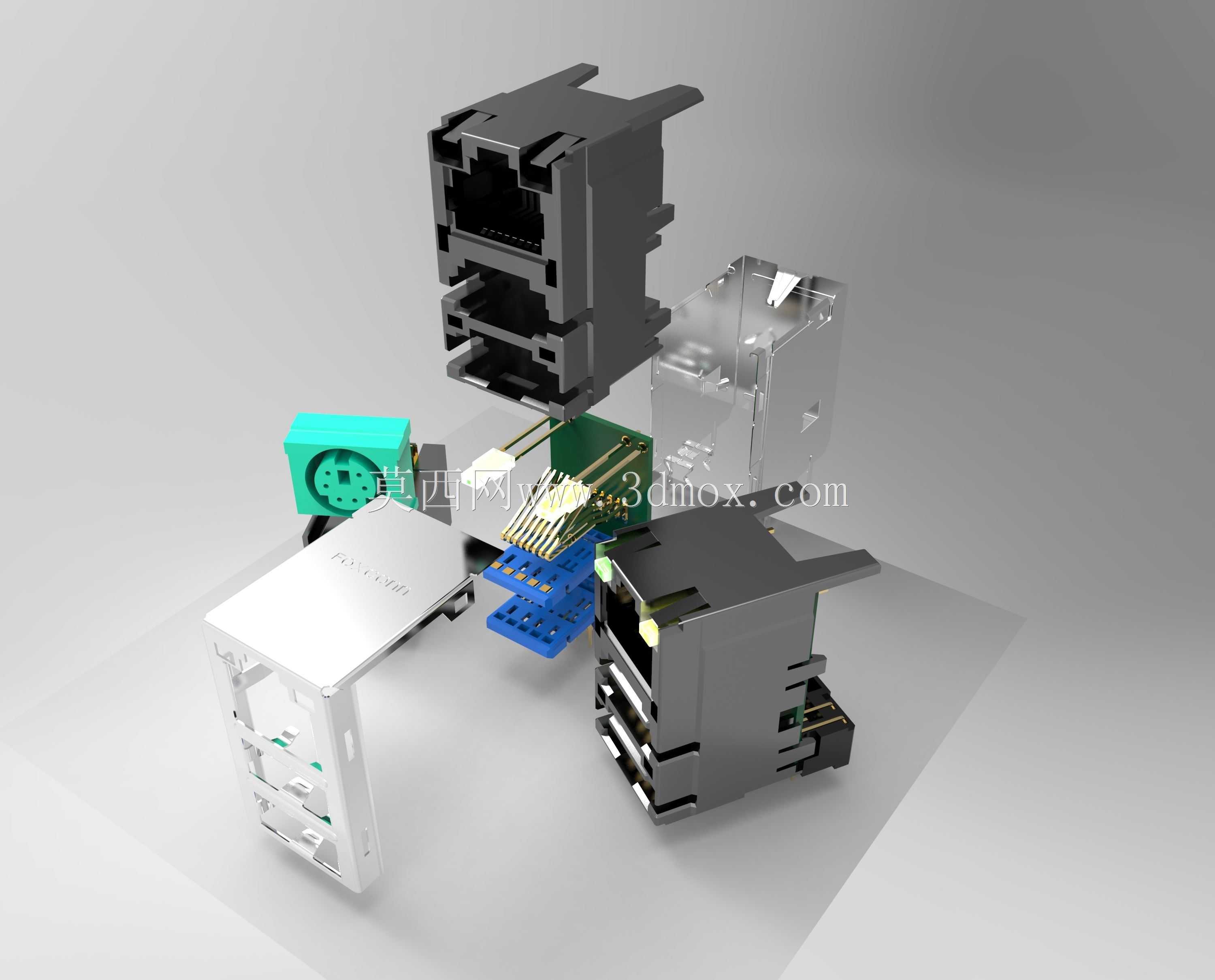

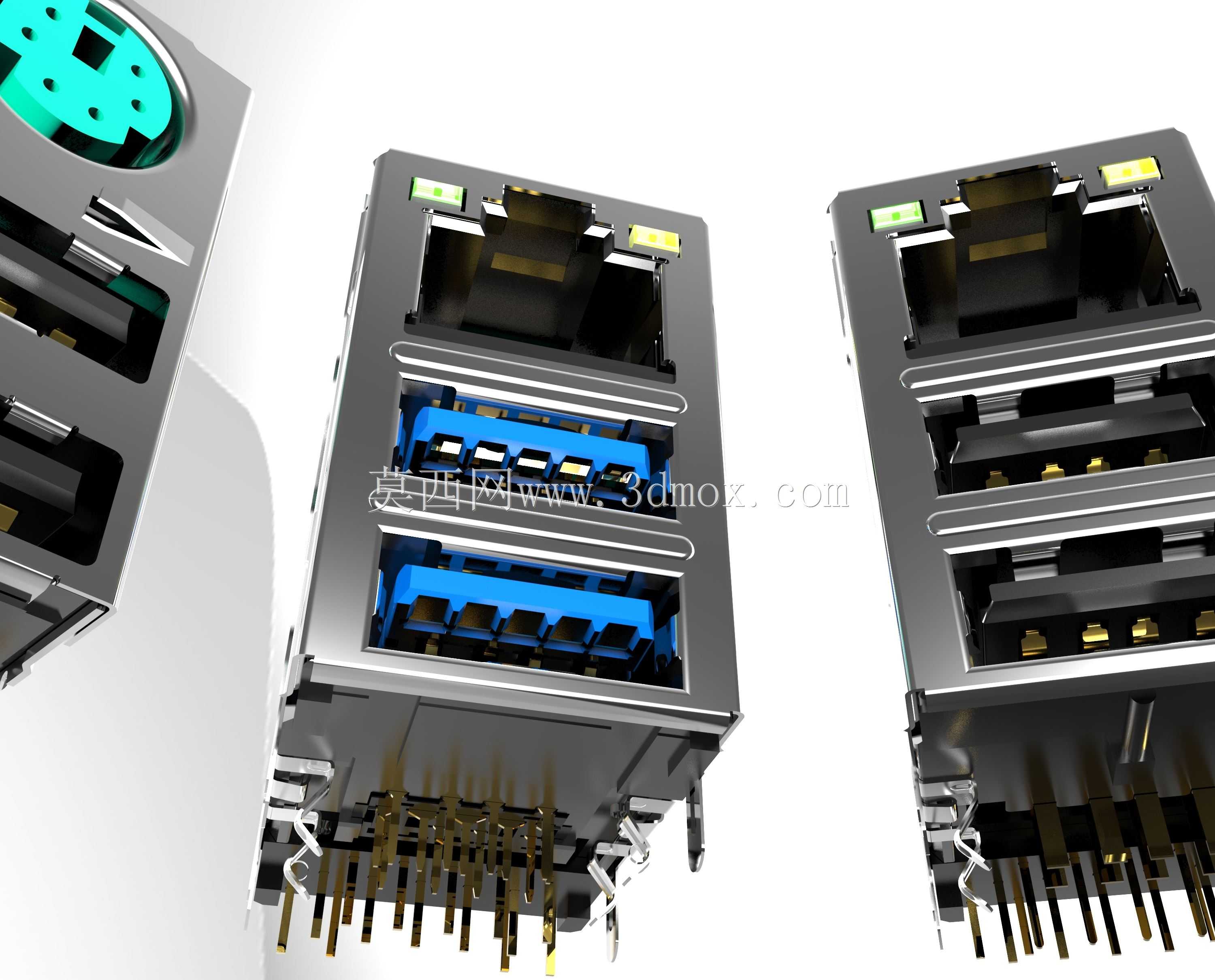

这类集成式接口模组主要应用于台式计算机主板、工业控制板卡、嵌入式工控设备的后置I/O区域，是设备实现外设连接、网络通讯、人机交互输入的核心硬件载体，承担着不同类型信号的稳定传输与接口物理防护作用，能够在紧凑的板卡空间内整合多种常用外接端口，大幅缩减主板I/O区域的占用面积，提升板卡空间利用率，同时减少独立接口分散焊接带来的装配工序复杂度，降低生产环节的人工与物料成本。从实际用途来看，该系列模组分别覆盖了三类核心连接需求：带PS/2接口的模组可兼容传统键鼠、工业扫码枪、专用数控输入设备的连接需求，在工业控制场景下这类接口具备连接稳定性强、不占用USB通道资源、抗干扰能力优于常规USB接口的特点；双USB2.0接口模组可满足键盘、鼠标、U盘、加密狗等低带宽外设的连接需求，适配多数常规外接输入与低速数据传输场景；双USB3.0搭配LAN网口的模组则可满足高速移动存储、千兆有线网络连接的需求，适配大文件传输、有线组网、高速外设接入的使用场景。在功能特性设计上，模组采用金属屏蔽外壳结构，外壳整体做镀镍防锈处理，能够有效阻隔外部电磁信号对接口传输信号的干扰，同时提升接口整体的结构强度，避免频繁插拔导致的接口变形、引脚脱焊问题；每个接口内部都设置了定位卡扣与防呆结构，PS/2接口采用圆形防呆缺口设计，避免用户插反损坏引脚，USB接口采用标准的梯形防呆结构，RJ45网口内置弹片卡扣与指示灯位，可直观显示网络连接状态与数据传输状态。设计思路上，该系列模组采用统一的安装孔位与引脚排布标准，不同功能组合的模组可适配同规格的主板后置挡片开孔，方便板卡厂商根据产品定位灵活选择不同接口配置的模组，无需重新设计挡片与板卡焊接点位；引脚部分采用直插式焊脚设计，焊脚长度与间距符合常规波峰焊工艺要求，可适配自动化贴片焊接生产线的加工标准，无需额外调整生产工艺参数。外形尺寸与安装边界方面，模组整体采用长方体金属外壳结构，宽度根据集成接口数量做适配调整，单组双接口模组宽度控制在标准I/O挡片单格开孔范围内，深度方向预留足够的焊脚伸出长度，焊接后外壳与主板表面保持安全绝缘距离，不会与主板表面的贴片电容、电阻等元器件产生干涉；外壳两侧设置了固定接地引脚，焊接后可与主板接地层连通，进一步提升电磁屏蔽效果，同时加固模组与主板的连接强度，应对上千次的反复插拔也不会出现松动移位问题。
