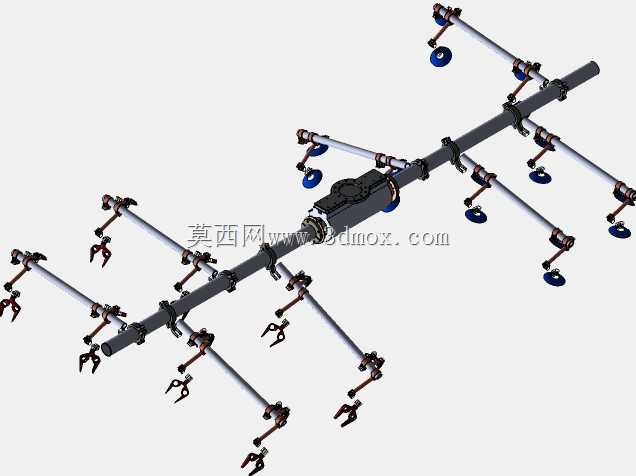

汽车举升用多吸盘臂端工装夹具结构

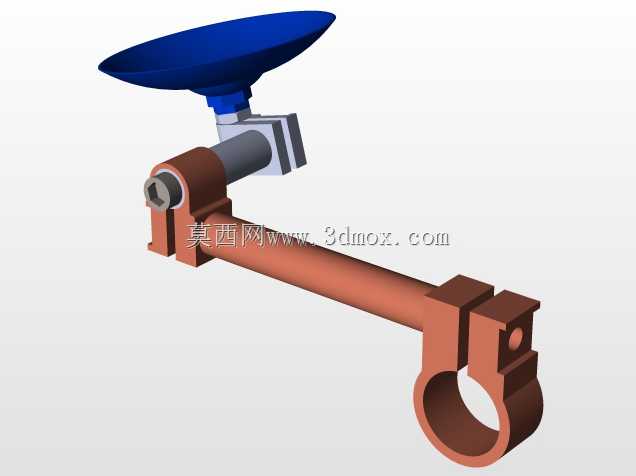

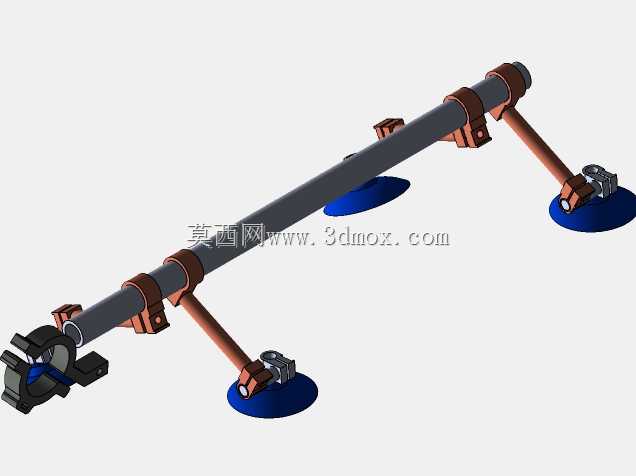

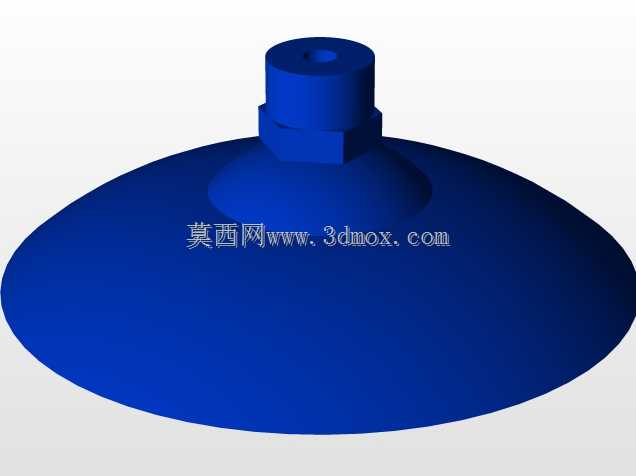

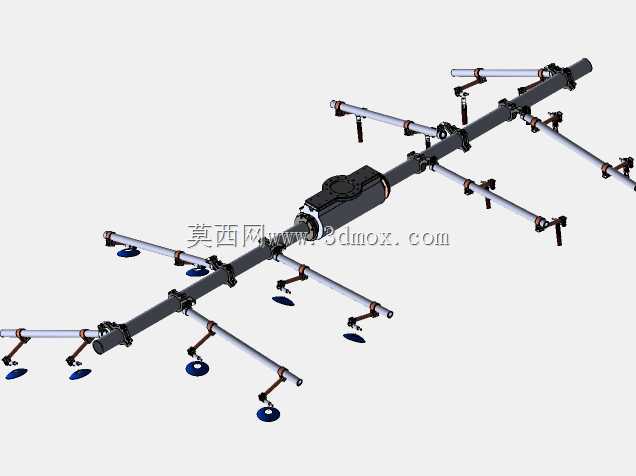

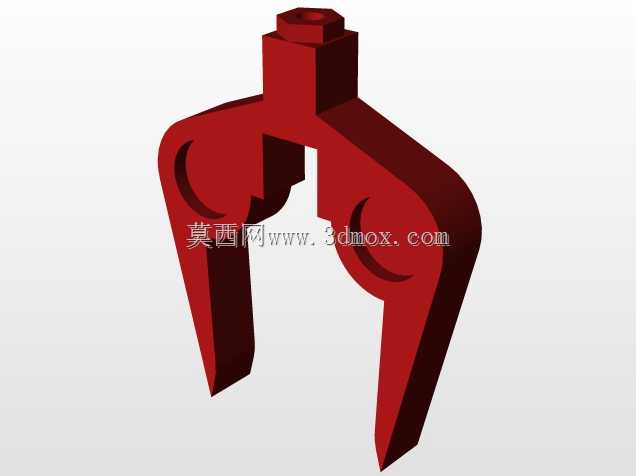

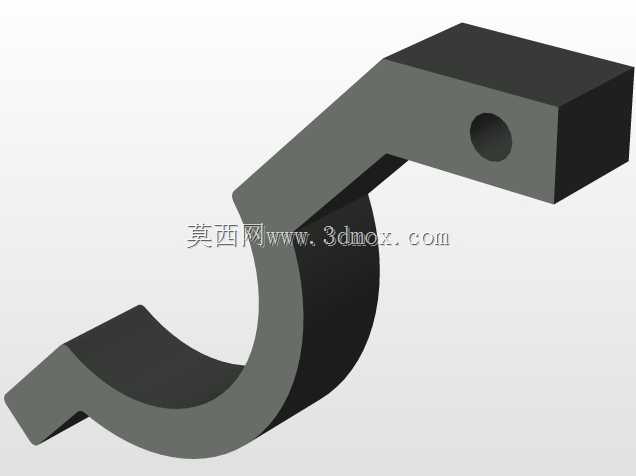

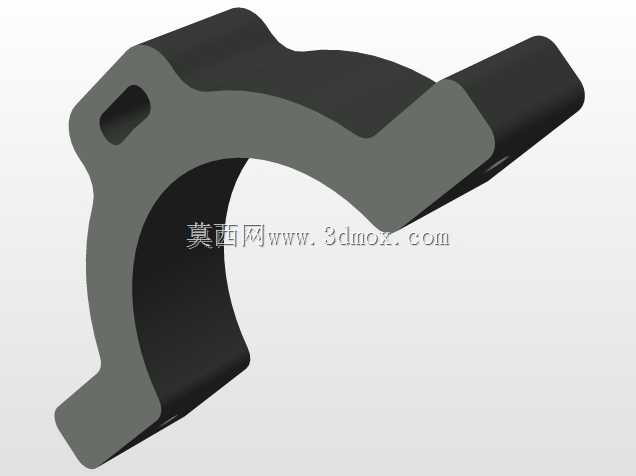

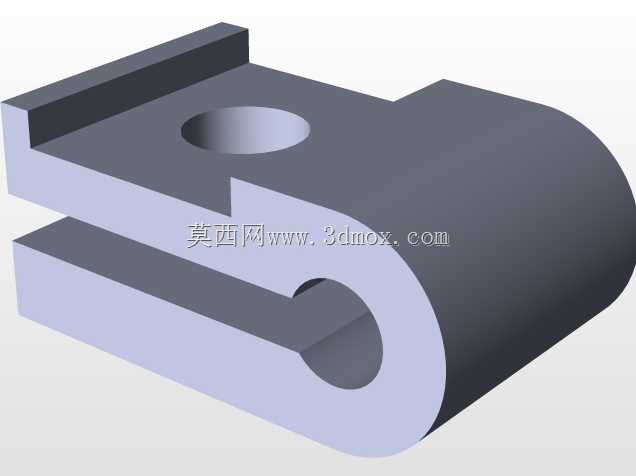

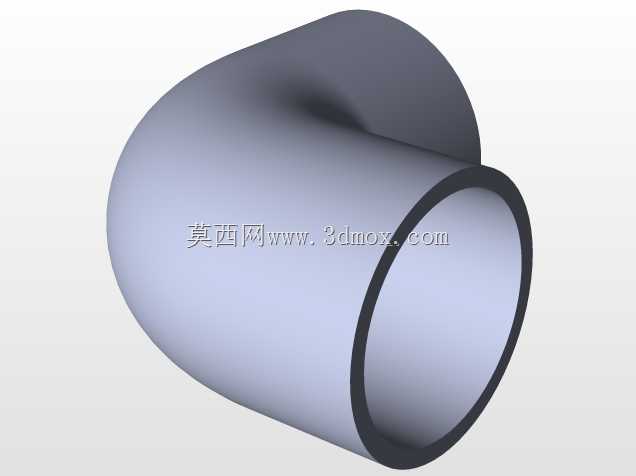

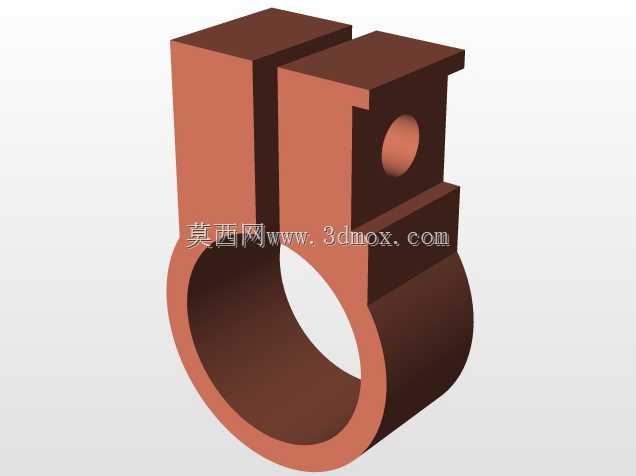

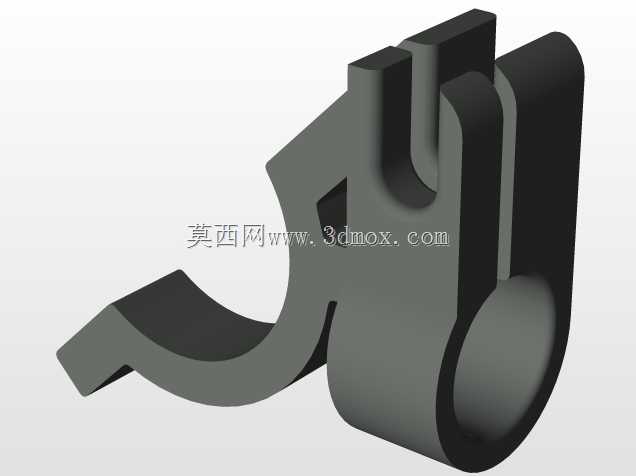

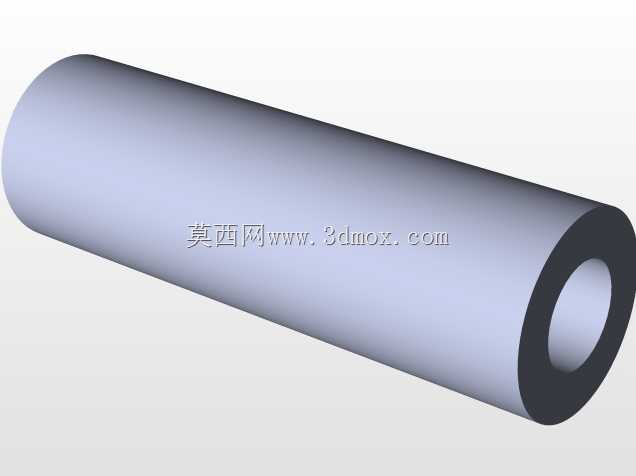

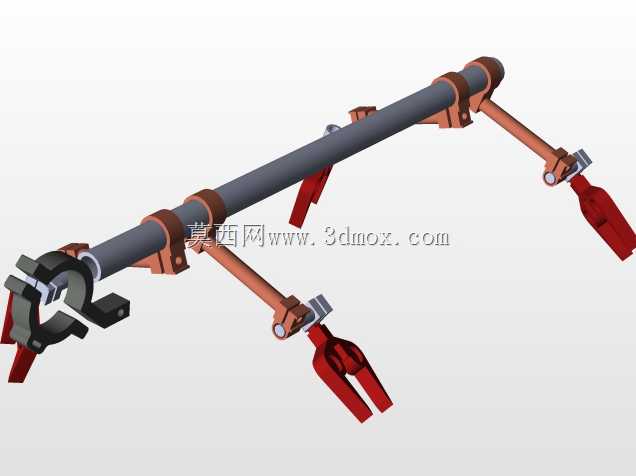

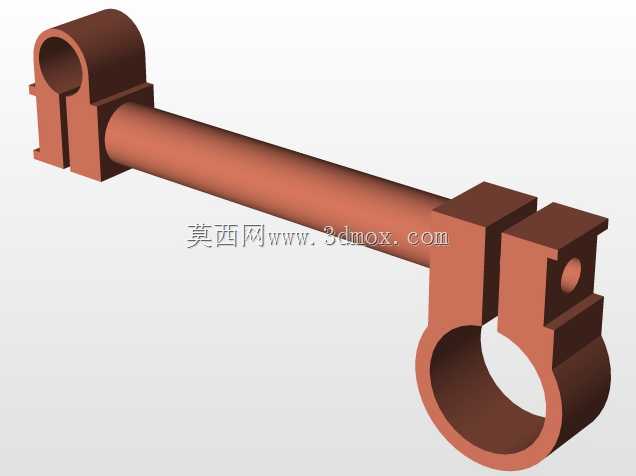

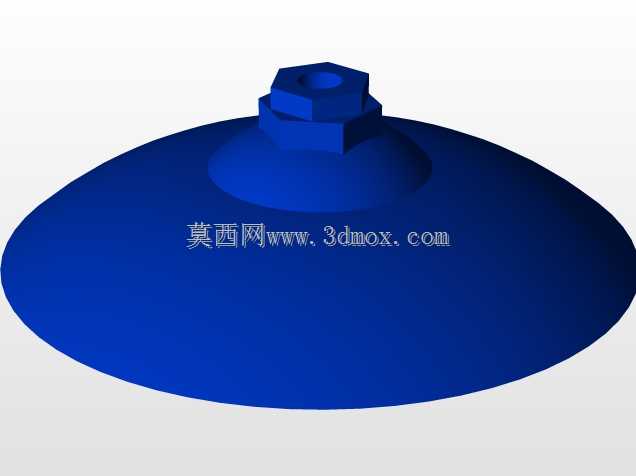

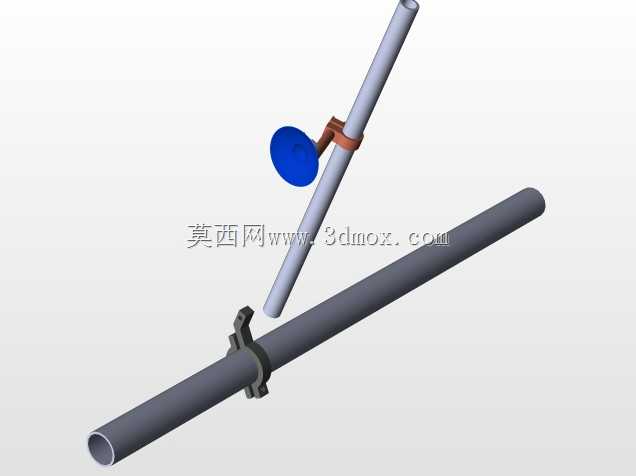

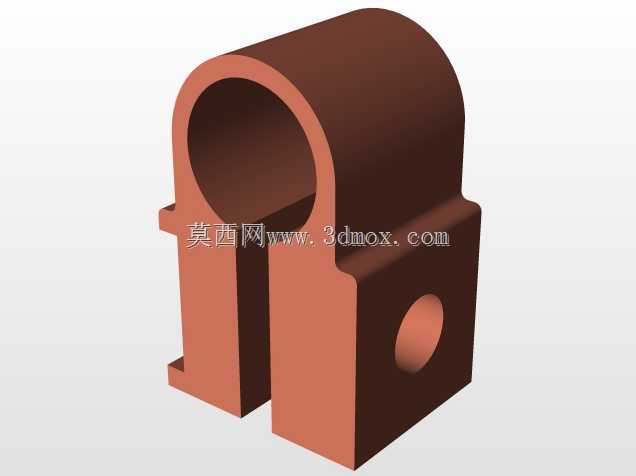

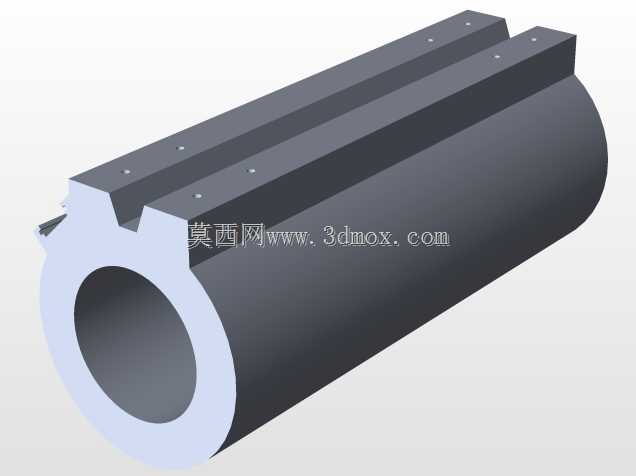

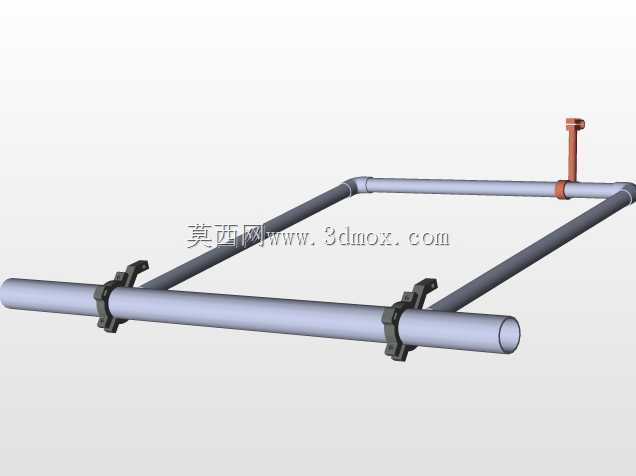

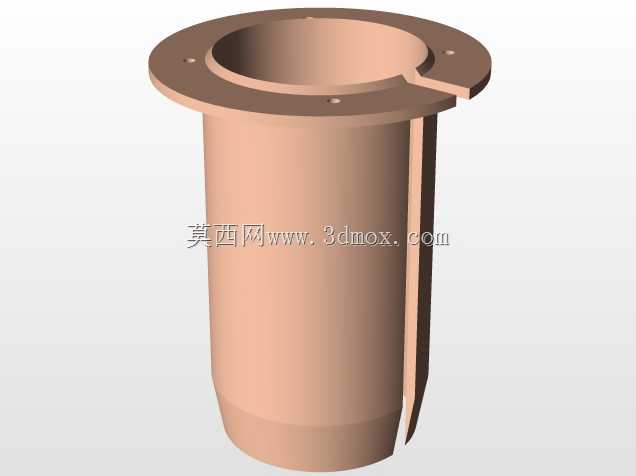

该臂端工装主要应用于汽车整车制造及零部件转运环节的自动化生产线，适配工业机器人末端搭载，承担汽车覆盖件、车身总成等大尺寸薄壁工件的举升、移位与上下料作业，可替代传统人工吊挂搬运模式，规避大尺寸工件搬运过程中的形变、磕碰风险，适配冲压车间、焊装车间、涂装前处理等多工位的物料流转需求，尤其适配表面平整度较高、不允许夹痕损伤的汽车外覆盖件抓取作业。整套工装以中心主承载梁为核心受力基体，主承载梁采用高强度空心型材加工，在保证整体结构刚性的前提下尽可能降低自身重量，减小机器人末端负载冗余，主梁沿长度方向均匀分布多组可调节横臂安装位，横臂可根据待抓取工件的外形轮廓、尺寸跨度沿主梁轴向滑动调整位置，适配不同轴距、不同幅面的汽车部件抓取需求，无需更换整套工装即可完成多车型共线生产的快速切换。每根横臂末端配置角度可调的真空吸盘安装支杆，支杆可沿横臂径向伸缩调整伸出长度，同时可绕铰接点调整倾斜角度，保证吸盘端面能够完全贴合工件表面的曲面弧度，避免因贴合不严导致的真空泄漏、抓取失效问题；吸盘采用丁腈橡胶材质的波纹吸盘，既具备足够的吸附摩擦力，又能在接触工件表面时形成柔性缓冲，不会对汽车漆面、钣金表面造成压痕或划伤。除真空吸附单元外，工装还配套设置了辅助夹紧夹具，在吸盘完成初步吸附定位后，辅助夹爪可从工件侧边的工艺孔、翻边位置完成机械锁紧，避免设备急停、快速移位过程中工件因惯性滑脱，提升大重量工件举升过程的安全冗余。设计过程中充分考虑安装边界限制，主梁一端设置标准法兰连接接口，可直接匹配主流工业机器人的末端安装尺寸，无需额外设计过渡转接板；整体结构的外接轮廓在完全收拢状态下可满足生产线狭窄通道的通行要求，横臂完全展开后可覆盖常规乘用车车身的宽度方向抓取范围，所有气路管线均沿梁体内置走线槽布置，避免管线外露在运行过程中与周边设备、工件发生勾挂干涉，同时在主梁靠近法兰端集成了真空发生器与气路控制阀组，缩短气路路径提升真空响应速度，保证抓取动作的效率与稳定性。
