SolidWorks弹簧变形运动仿真教学演示结构

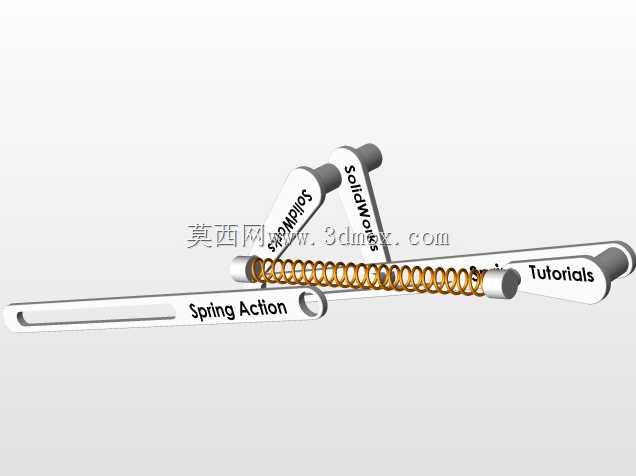

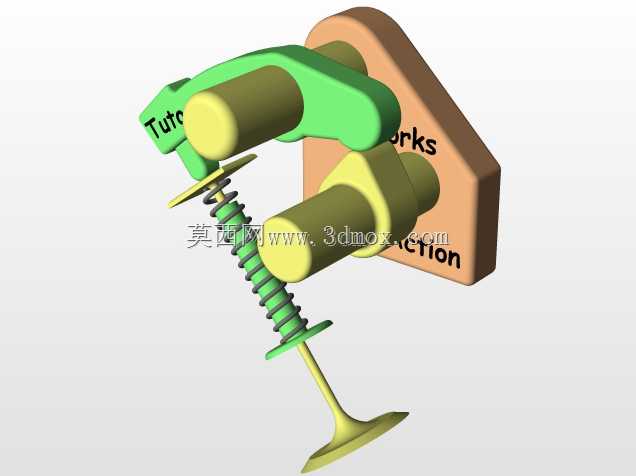

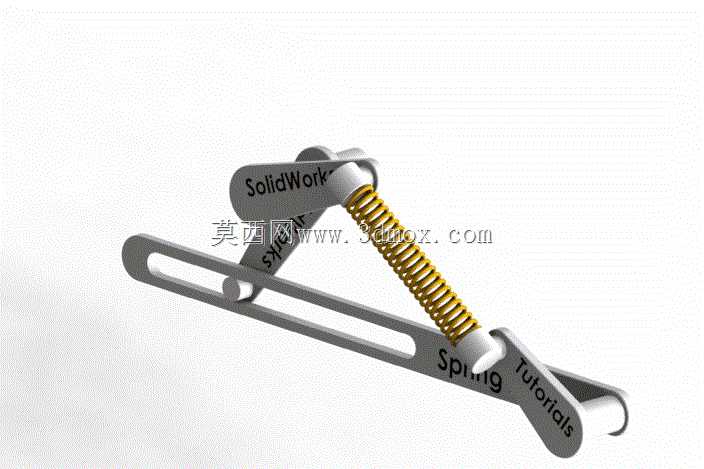

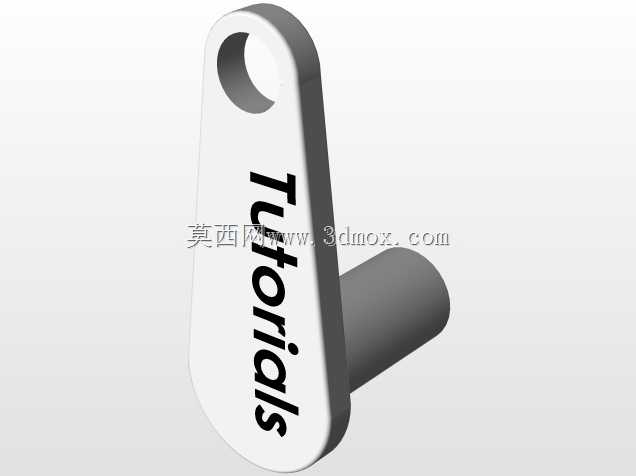

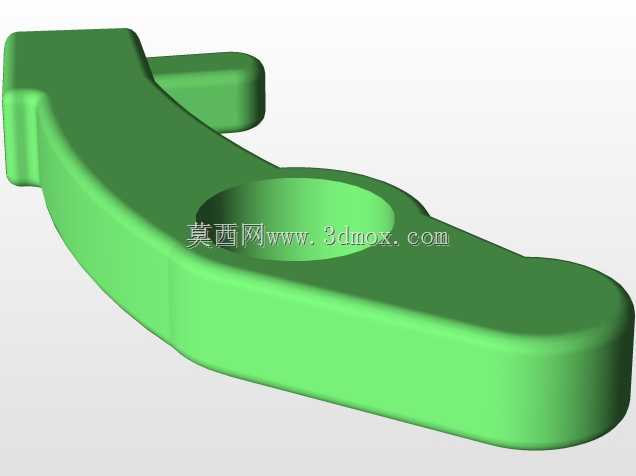

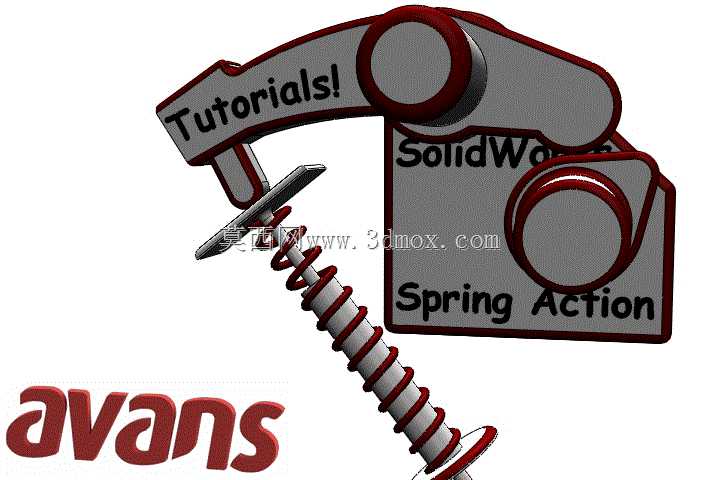

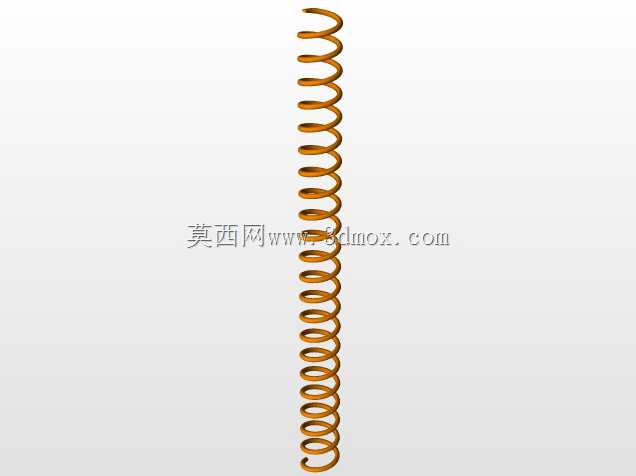

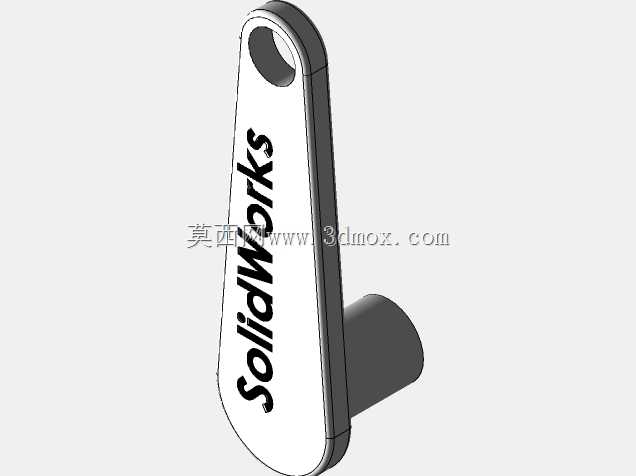

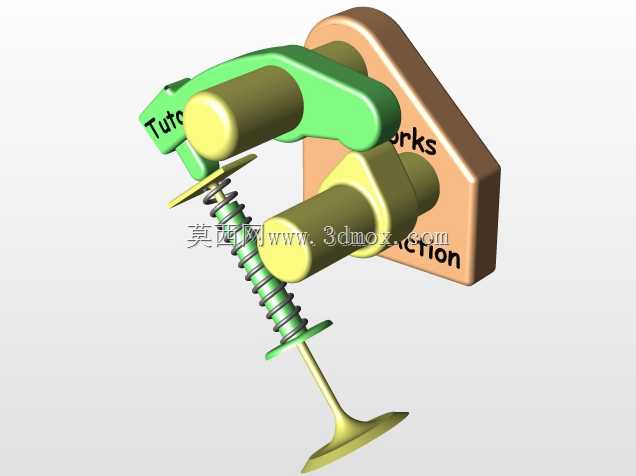

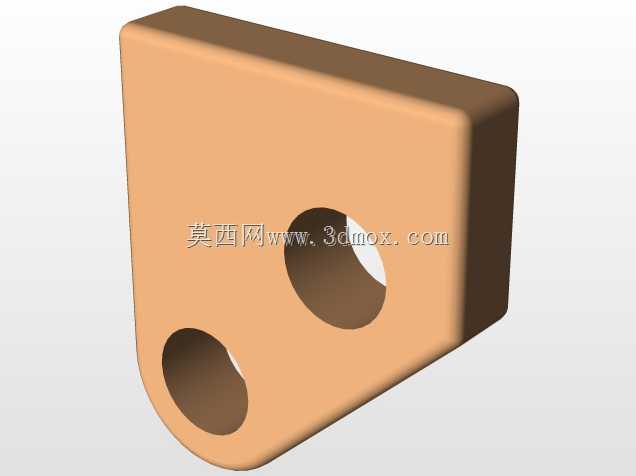

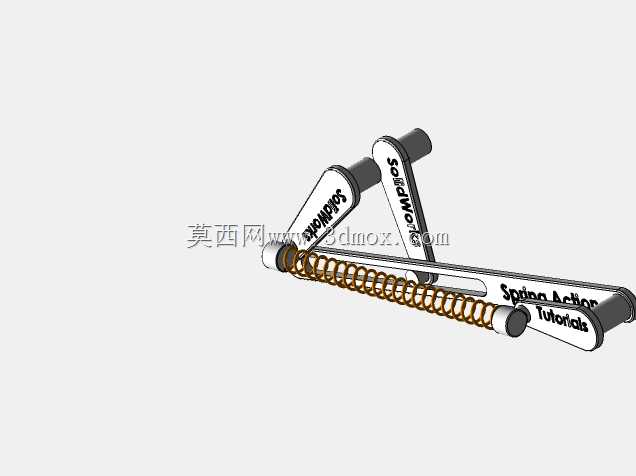

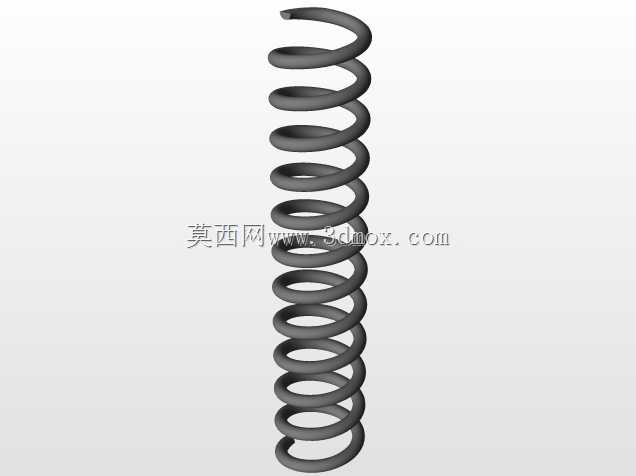

这套弹簧变形运动演示结构，主要面向机械原理教学、机构动作验证场景使用，可直观展示圆柱螺旋压缩弹簧在铰接摆臂驱动下的压缩、复位动态过程，帮助初学者快速理解弹性元件在往复运动机构中的受力变化与动作逻辑，也可作为简易弹性锁止、缓冲触发类机构的原理验证载体。整套结构采用双铰接摆臂作为动作输入构件，摆臂通过两处回转副与固定基座连接，摆臂下端设置与弹簧顶端匹配的压合端面，弹簧底端抵靠在基座的定位凸台上，当扳动上方摆臂绕上铰接点转动时，摆臂下端的压头会沿弹簧轴向施加压力，驱动弹簧产生均匀的螺旋压缩变形，松开摆臂后弹簧蓄积的弹性势能会推动摆臂自动复位，完整呈现弹性元件的力传递过程。设计过程中重点考量了弹簧的有效圈数与摆臂转动行程的匹配关系，通过调整摆臂压头的初始位置与转动角度，确保弹簧压缩过程中不会出现偏载、侧弯问题，弹簧两端均设置了平整的磨平端面，与摆臂压头、基座定位台的接触面积足够大，避免局部应力集中导致的弹簧失稳。铰接位置采用了间隙配合的销轴连接，既保证摆臂转动顺畅无卡滞，又控制了铰接处的窜动间隙，防止摆臂转动过程中压头偏移弹簧轴线。整套结构的安装边界紧凑，固定基座上预留了标准的安装孔位，可直接固定在教学实验台或者原理验证平板上，摆臂的操作端设置了符合人体工学的扳动部位，手动操作时施力方便，不需要额外辅助工具即可完成整个动作演示。弹簧的线径、中径、自由长度参数均按照常规轻型缓冲场景选取，既保证变形过程视觉效果明显，又能保证足够的复位推力，让整个动作过程流畅自然，没有迟滞或者弹跳过大的问题。在结构细节上，摆臂与弹簧接触的部位做了圆弧过渡处理，避免压缩过程中尖锐棱边刮擦弹簧表面，基座上的弹簧定位凸台高度设置为弹簧线径的1.5倍，能够对弹簧底端形成可靠的径向限位，即使在最大压缩行程下，弹簧也不会从定位位置脱出，整套机构没有冗余的复杂构件，所有零件均为常规机械加工可实现的结构，既可以作为虚拟仿真的教学案例，也可以直接加工成实物用于课堂演示。
