M4规格不锈钢钢丝绳紧固夹结构设计

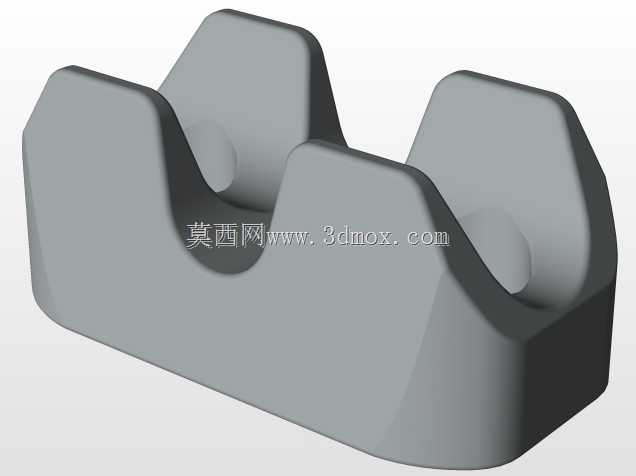

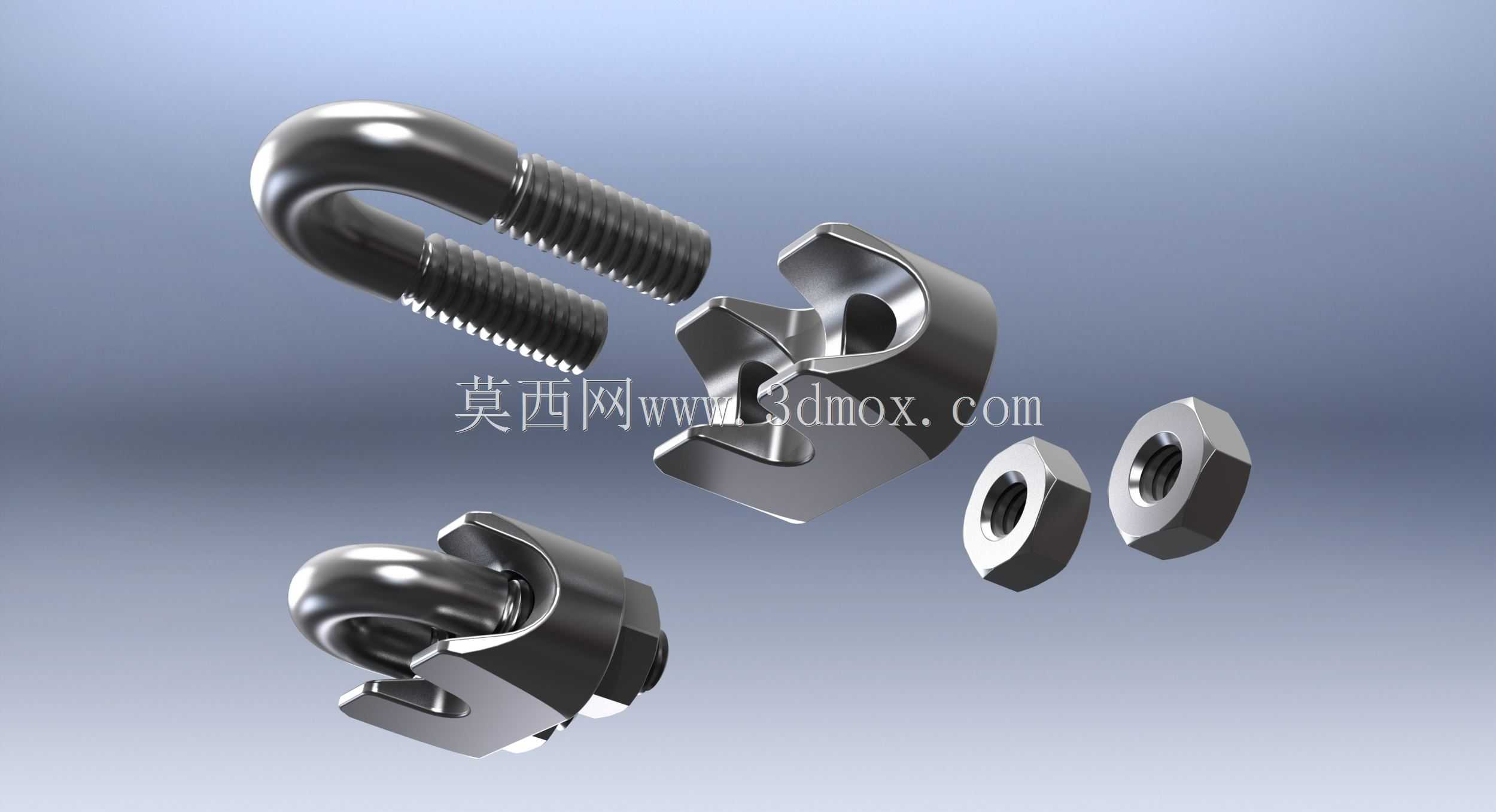

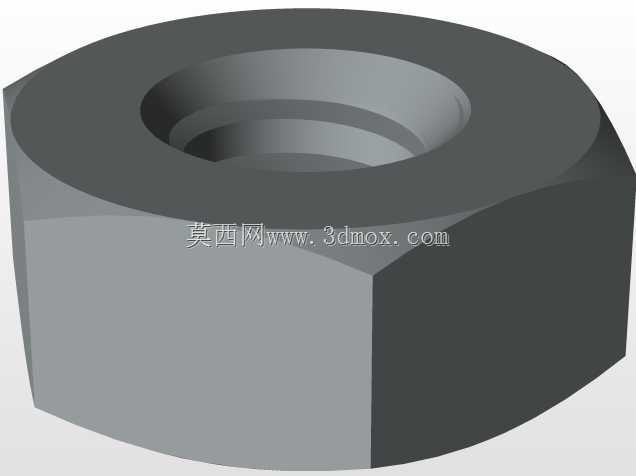

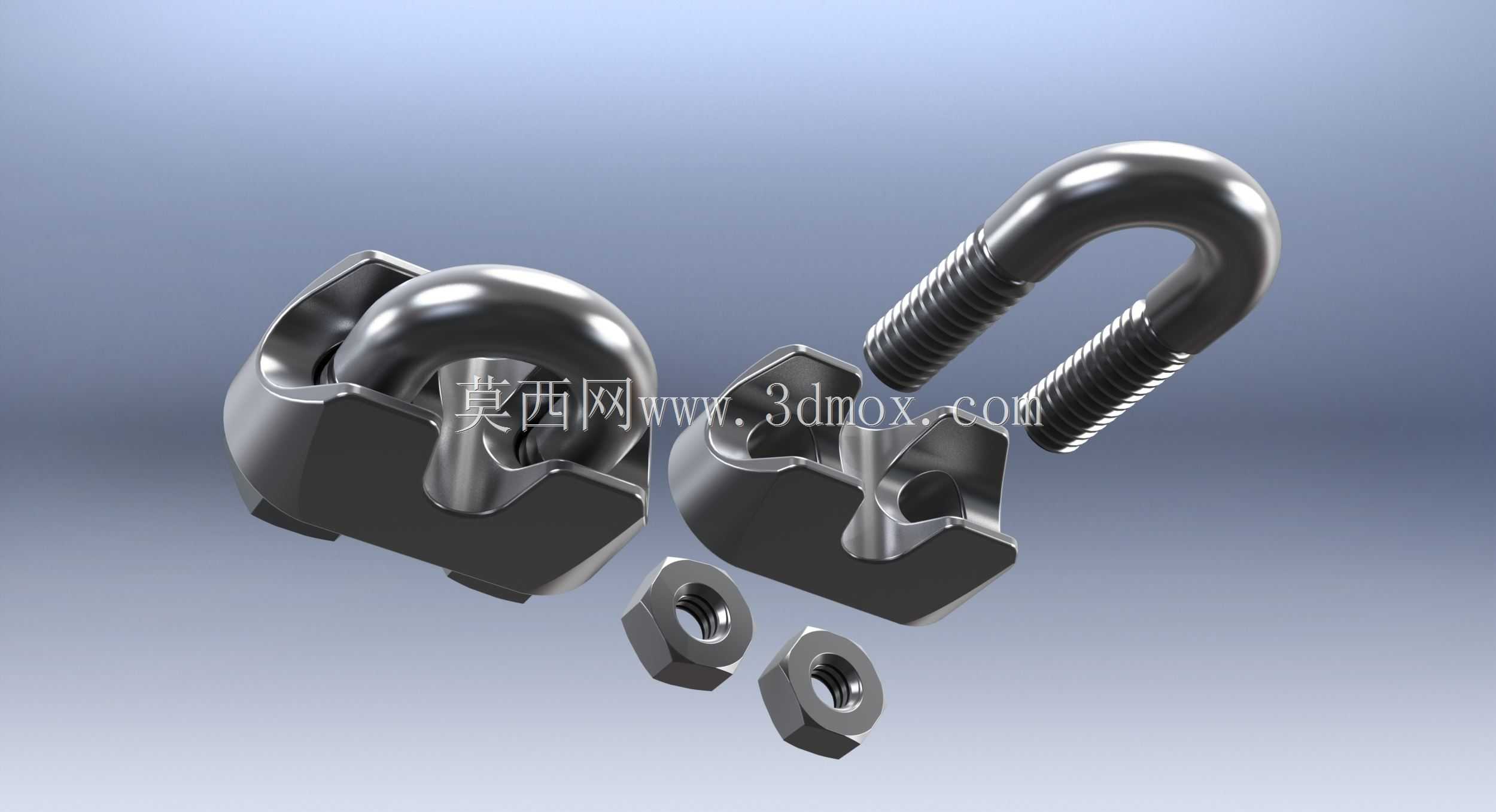

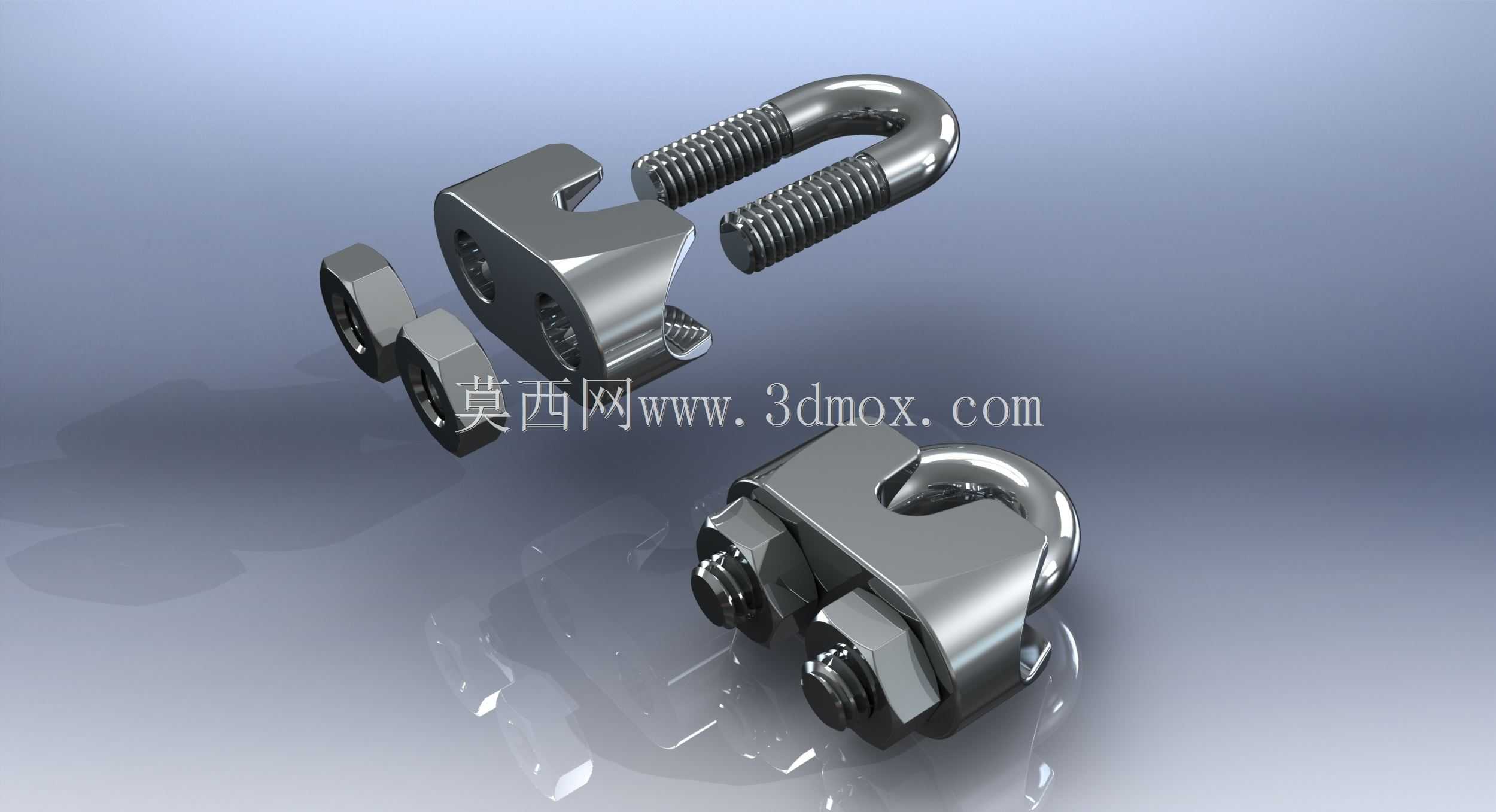

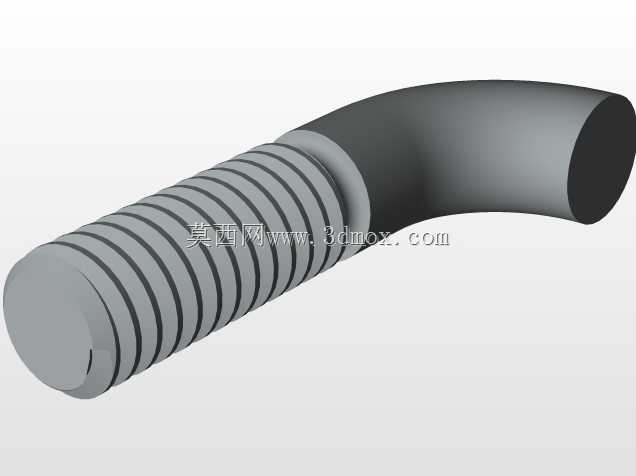

这款M4规格的不锈钢电缆夹，主要应用于各类起重吊装、线缆布设、户外索具固定场景中，承担钢丝绳、钢缆的端头锁固、中段夹持定位的核心作用，在小型起重作业、户外光伏支架拉索固定、电力线路拉线紧固、船舶缆绳整理等场景中都能见到这类构件的身影，是保障索具连接可靠性、避免缆绳滑脱移位的关键受力配件。从实际使用需求出发，这款夹体采用U型弯螺栓配合鞍型夹座与双锁紧螺母的结构设计，U型螺栓的弯折弧度完全适配M4直径钢丝绳的外轮廓，安装时将U型螺栓跨搭在缆绳外侧，鞍型夹座贴合在缆绳的受力侧，两个螺母同步锁紧时，夹座会均匀压合缆绳表层，让U型螺栓与夹座之间形成和缆绳直径完全匹配的抱紧腔，既能够提供足够的锁紧摩擦力防止缆绳受拉时滑脱，又不会因为局部压应力过大损伤缆绳的钢丝结构，避免长期受力过程中缆绳在夹持位置出现断丝隐患。设计过程中充分考虑了户外使用的耐蚀需求，整体构件采用不锈钢材质加工，表面做了钝化抛光处理，能够适应潮湿、盐雾、酸碱暴露的户外工况，不会因为长期锈蚀导致锁紧力下降，适配长期免维护的户外布设需求。外形尺寸上，U型螺栓的两个螺杆间距严格匹配M4缆绳的夹持安全距离，夹座的压合面做了防滑齿纹设计，锁紧后齿纹会轻微嵌入缆绳表层，进一步提升抗滑脱能力，安装边界上只需要预留出两个螺母的扳手操作空间即可完成锁紧作业，不需要额外的专用工装，普通开口扳手就能完成安装与后期的紧固维护。在实际布设使用时，这类夹件通常会按照缆绳直径匹配对应规格，在缆绳的端头弯折位置按照规范间距排布多个夹件，形成足够的拉拔承载力，满足不同载荷等级的索具连接需求，夹体的所有棱边都做了圆角钝化处理，安装过程中不会划伤施工人员，也不会磨损接触的缆绳外层护套，兼顾了使用安全性与连接可靠性。
