折叠门专用隐藏式承重铰链结构设计

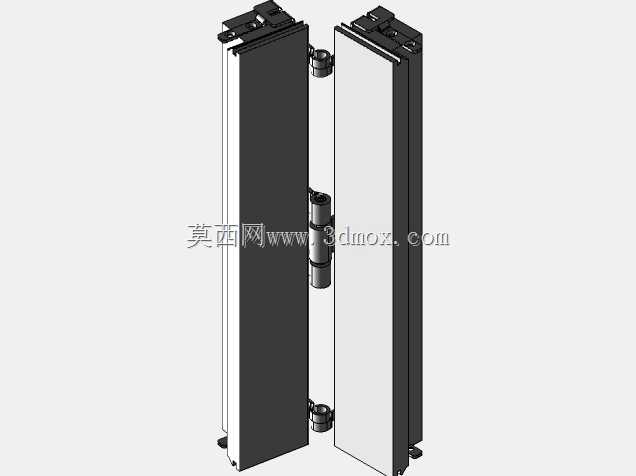

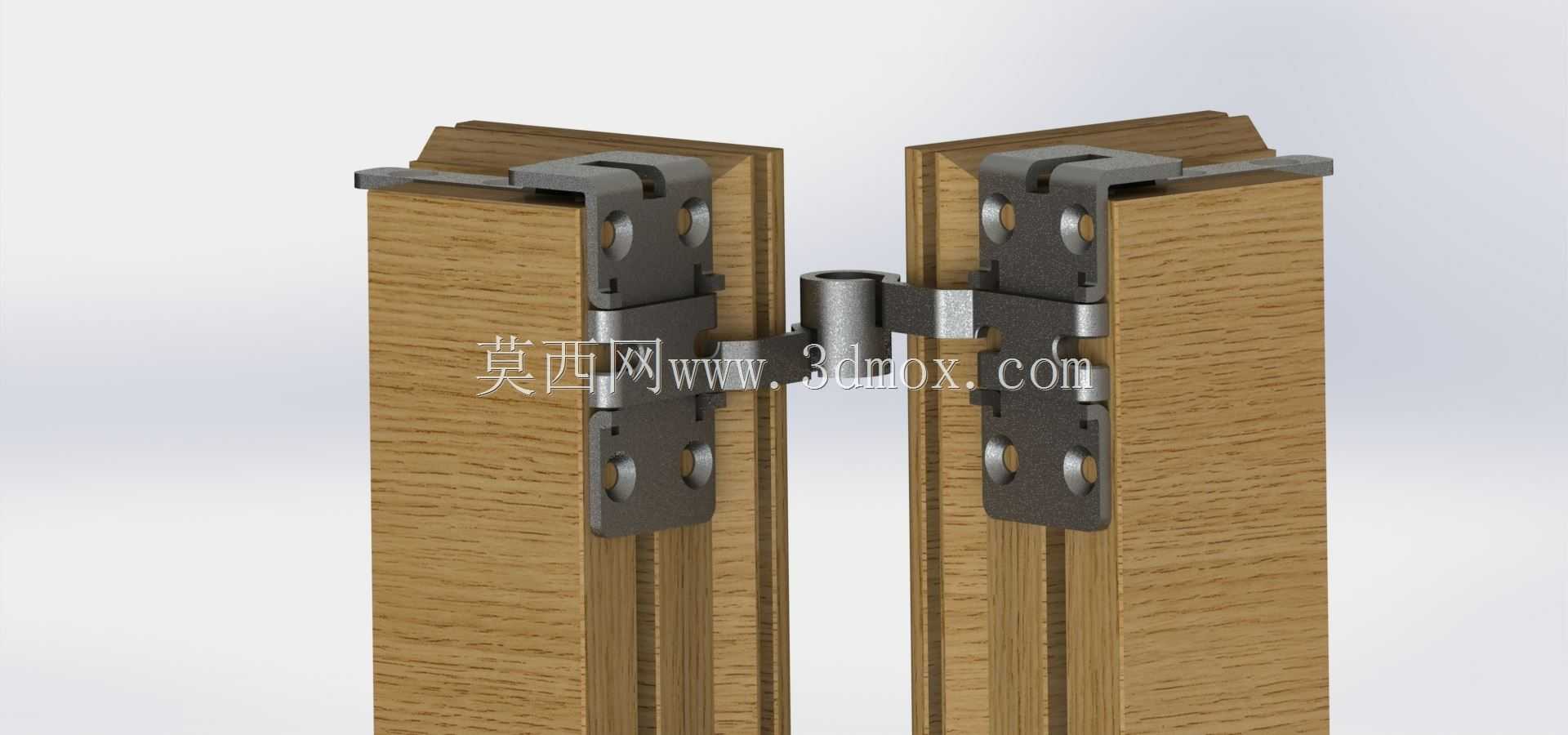

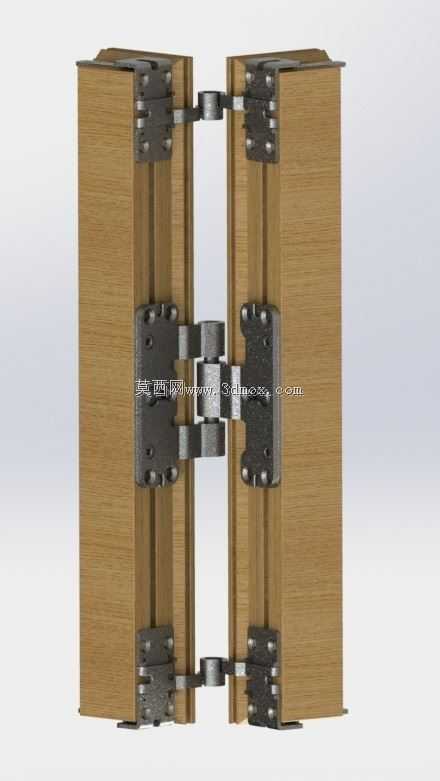

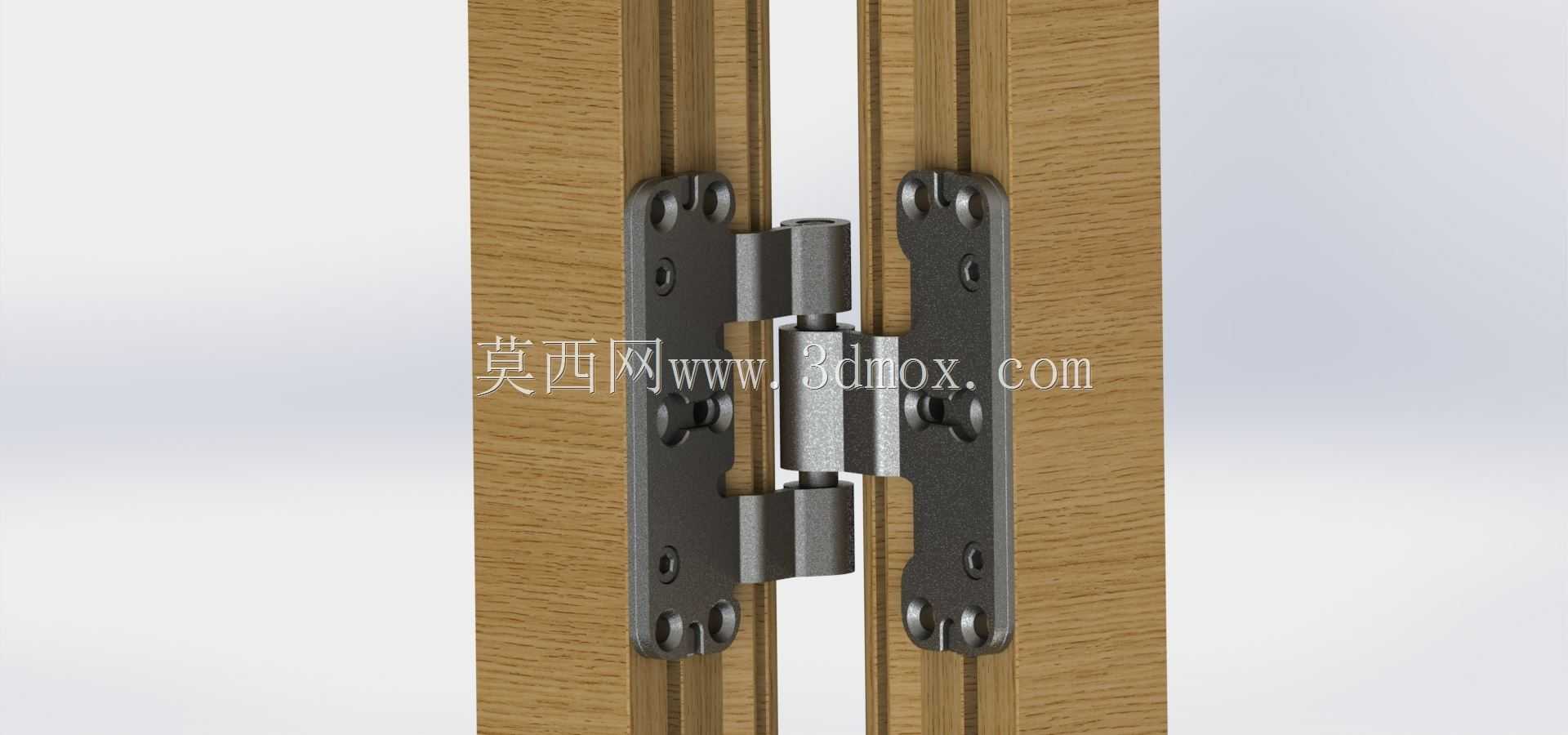

这款折叠门铰链是专门适配窄边木质折叠门、隔断折叠门开发的连接承重构件，主要应用于家装空间折叠隔断、商用展柜折叠门、小户型空间折叠隔断门、阳台折叠推拉门等场景，承担相邻两扇折叠门扇之间的活动连接、承重承载以及转动导向作用，是折叠门系统中保障门扇顺畅开合、长期使用不下垂的核心功能部件。在实际使用过程中，这类铰链需要同时承受单扇门扇的垂直重力，还要承受门扇开合过程中产生的侧向扭力，同时要满足折叠门完全收拢时门扇贴合紧密、展开时门扇平齐无错位的使用需求，相比普通平开门合页，它的转动行程适配折叠门的特殊开合轨迹，不会在门扇折叠过程中出现磕碰、卡滞的问题。从产品功能特性来看，这款铰链采用对称式双页片搭配多段式转轴芯的结构设计，两侧页片分别固定在相邻两扇门扇的侧边端面，转轴部分采用分段式凸凹咬合结构，相比单轴芯合页拥有更大的承重接触面，受力分布更均匀，长期承重使用不易出现转轴磨损、门扇下垂错位的问题；页片上预留多组沉头安装孔，安装时螺丝可以完全沉入页片平面，不会突出表面刮蹭门扇或者影响门扇折叠收拢，页片边缘做了圆角钝化处理，安装和使用过程中不会划伤施工人员或者用户，也不会刮损门扇的漆面或包覆层。在设计思路上，这款铰链优先考虑了窄边木门的安装边界，整体页片厚度控制在适配常规18mm厚度门扇侧边的尺寸范围内，不需要在门扇上开凿过深的安装槽，仅需在门扇侧边铣出与页片厚度匹配的浅槽即可完成嵌入式安装，安装后铰链与门扇侧边基本齐平，门扇收拢时相邻门扇之间的缝隙可以控制在极小范围内，兼顾了连接功能与外观的整洁性；转轴部分的间隙做了精准控制，既保证转动时顺滑无卡顿，又不会出现间隙过大导致门扇晃动的问题，开合阻尼适中，门扇转动过程中不会出现突然下坠或者回弹的情况，使用手感沉稳顺畅。从安装边界来看，这款铰链的页片长度、孔位间距都适配常规家装折叠门的安装尺寸，单扇高度2.2米以内的木质折叠门，单扇门扇配套2组该款铰链即可满足承重需求，安装时页片嵌入门扇侧边的深度不超过10mm，不会破坏门扇内部的芯材结构，对不同材质的木质门扇、复合板材门扇都有较好的适配性，不需要额外定制特殊规格的门扇即可直接配套安装，能够有效降低折叠门的生产配套成本，同时后期维护更换也十分便捷，不需要整体拆卸门扇即可完成铰链的更换调整。
