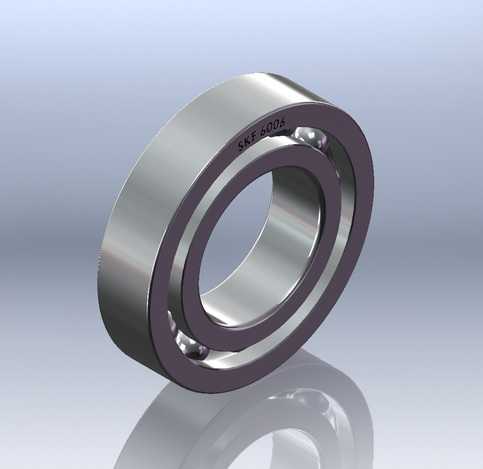

SKF6006型30毫米深沟球轴承三维模型

本模型为SKF6006规格30毫米内径深沟球轴承的三维数字化建模成果，建模阶段以深沟球轴承的实际工业尺寸参数为基准，严格遵循滚动轴承的通用设计规范完成结构搭建。首先通过草图绘制确定轴承内圈、外圈的截面轮廓，精准控制内圈内径30mm、外圈外径、轴承宽度等核心尺寸参数，利用旋转凸台特征生成内外圈的基础实体，在内外圈对应位置加工出适配滚动体的弧形滚道，滚道的曲率半径与钢球直径严格匹配，保证滚动体装配后可实现顺畅的相对转动。随后完成滚动体的建模，按照6006轴承的钢球数量与排布规律，在滚道圆周方向均匀阵列钢球实体，保证每颗钢球与内外滚道的接触位置符合实际装配公差，避免出现干涉或间隙过大的问题。之后搭建保持架结构，根据钢球的排布间距设计保持架的兜孔结构，确保兜孔可以完整包裹钢球、分隔相邻钢球，避免滚动体在运转过程中发生相互摩擦碰撞，保持架的厚度、兜孔深度均参考实体轴承的设计参数设定，还原真实轴承的装配约束关系。材质与渲染阶段，为轴承内外圈、钢球赋予高铬轴承钢材质，调整材质的金属反射率、粗糙度参数，还原轴承钢经精密磨削后的光亮金属质感，表面呈现细腻的金属光泽与轻微的环境反射效果；为保持架赋予冲压钢板或工程塑料对应的材质参数，区分不同部件的材质视觉差异。场景中添加柔和的环境光源与反射地面，渲染出轴承放置在光滑平面上的倒影效果，清晰展示轴承的整体外观、各部件的装配关系与细节特征。建模过程中对各部件进行独立的实体分组，可实现轴承的虚拟拆装演示，也可直接导入装配体中作为标准传动零部件使用，模型的结构比例、细节特征完全还原真实SKF6006轴承的形态，可用于机械结构教学、设备装配仿真、传动系统演示等多种场景，能够直观展现深沟球轴承的内部构造与工作原理，帮助使用者理解滚动轴承的支撑传动、降低摩擦阻力的功能特性。
