博格华纳涡轮增压器结构设计展示

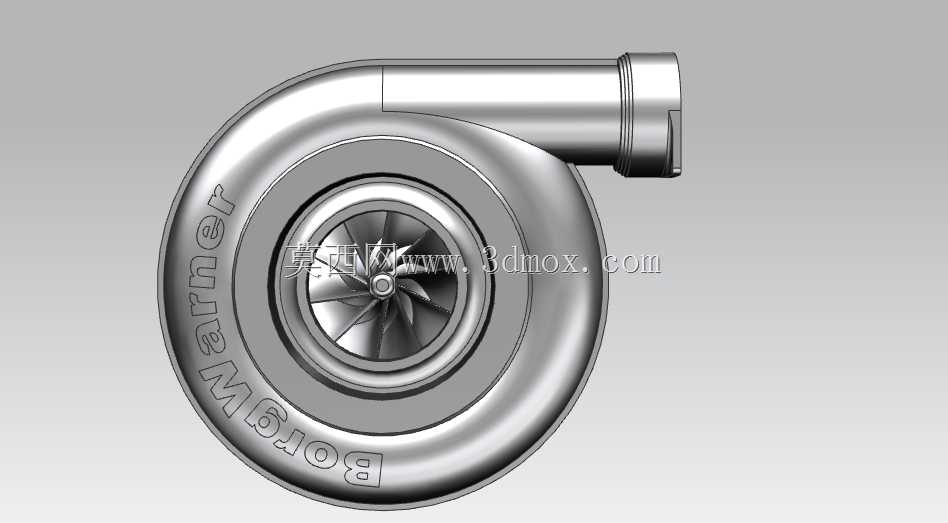

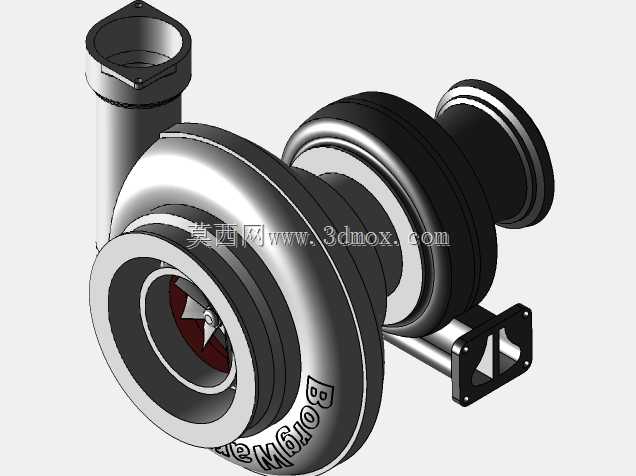

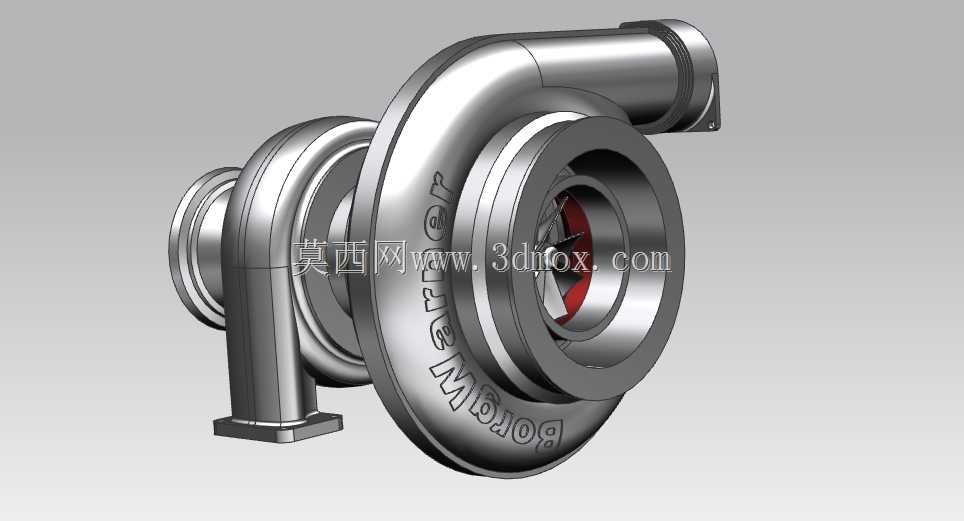

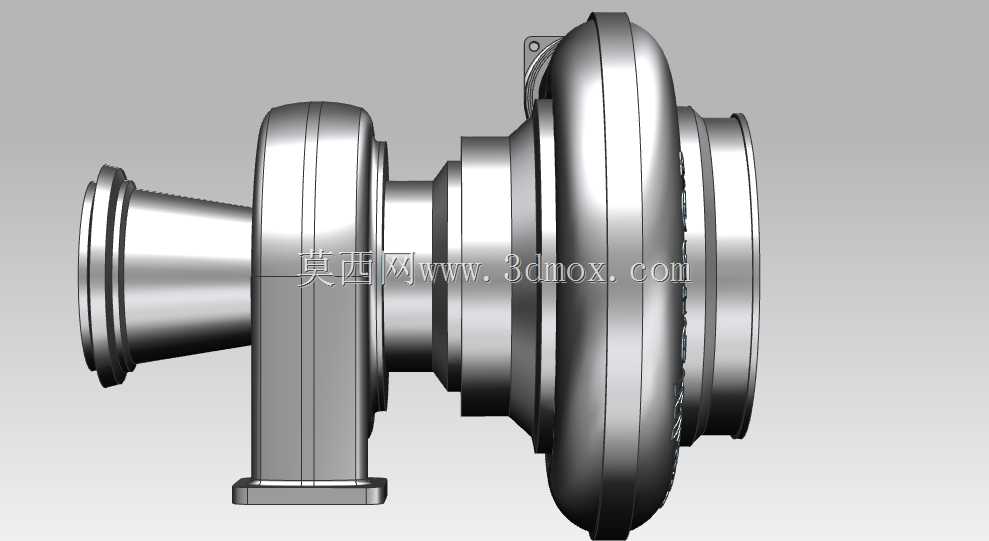

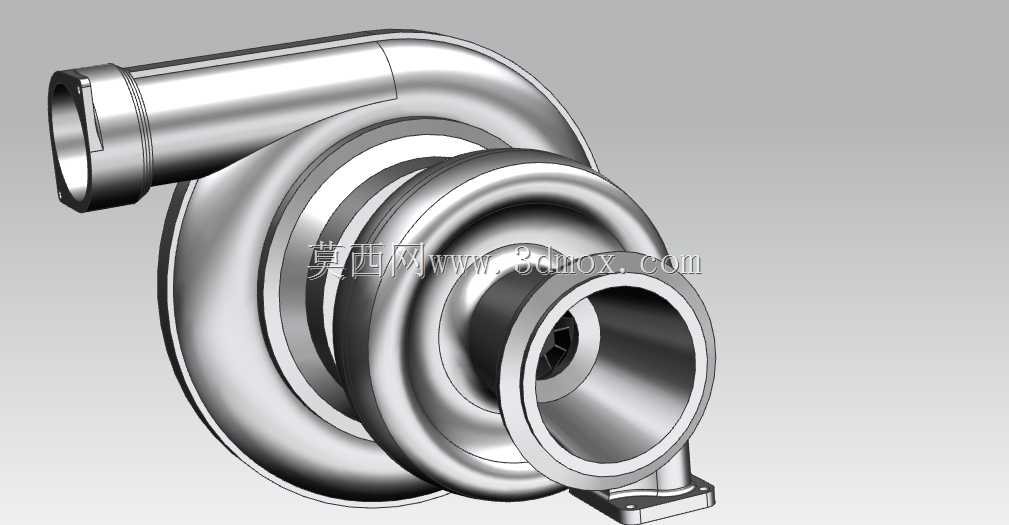

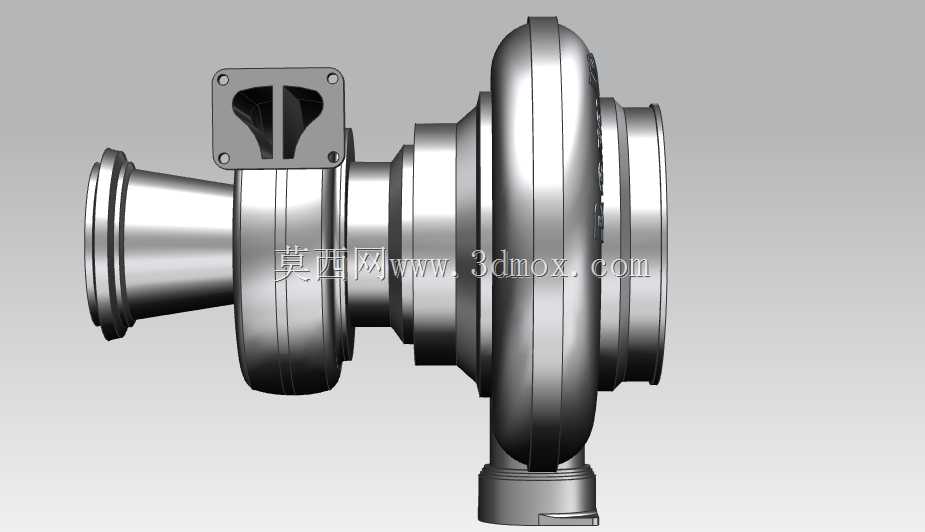

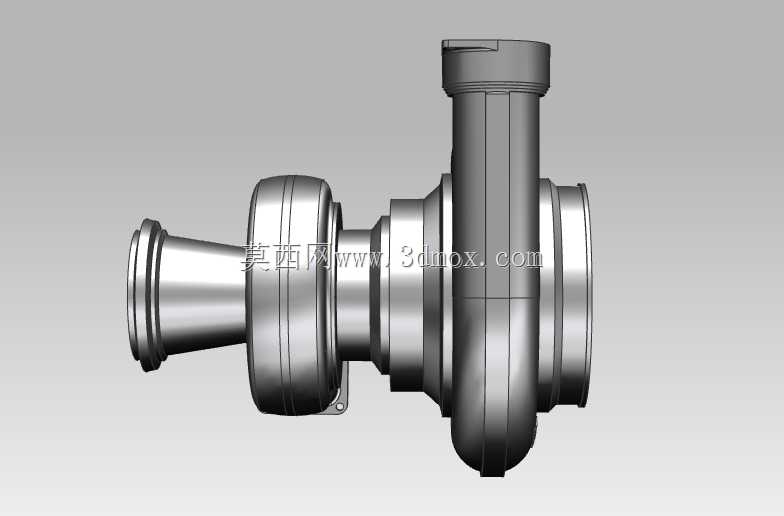

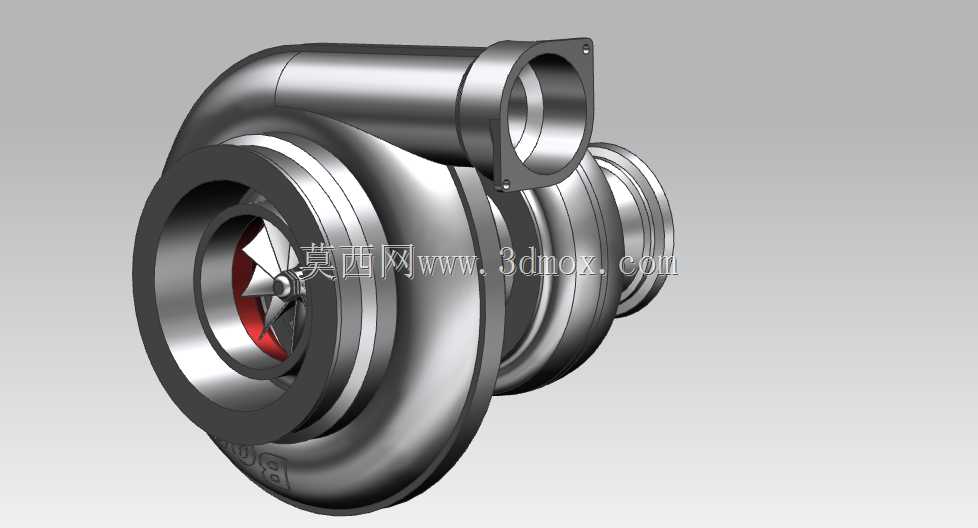

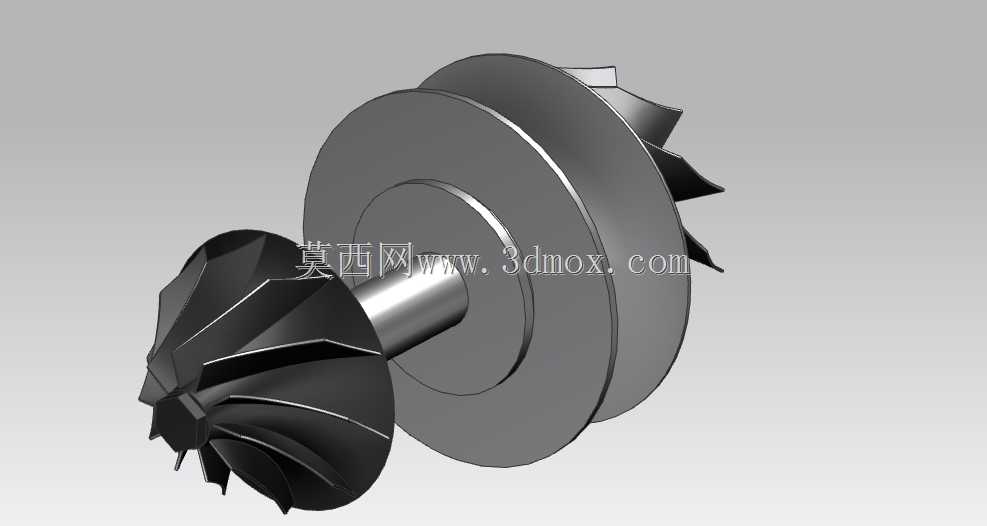

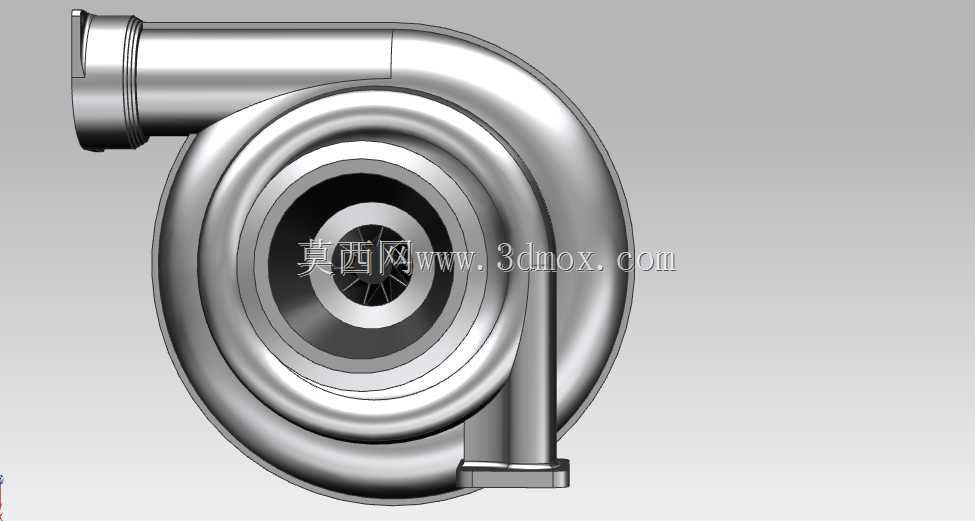

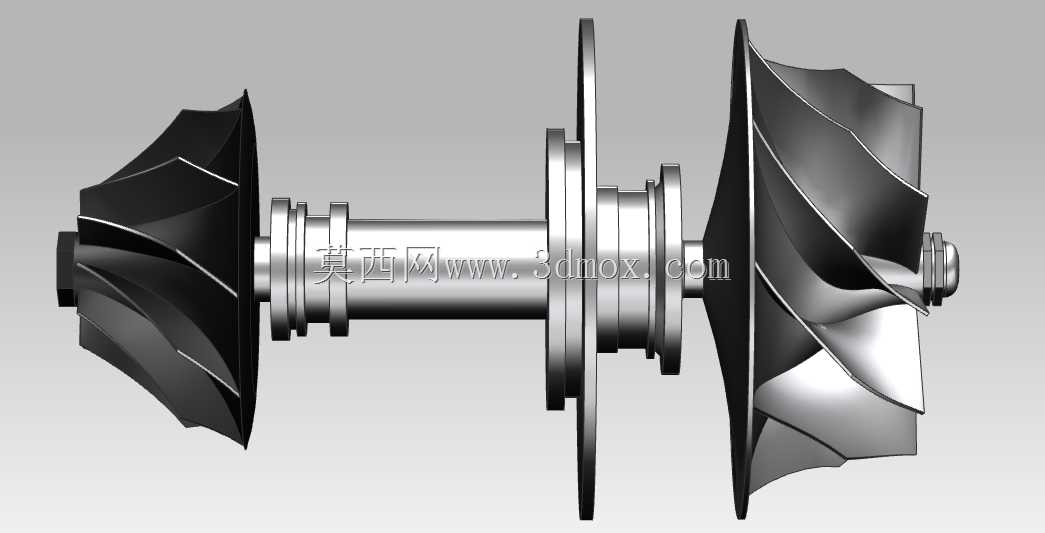

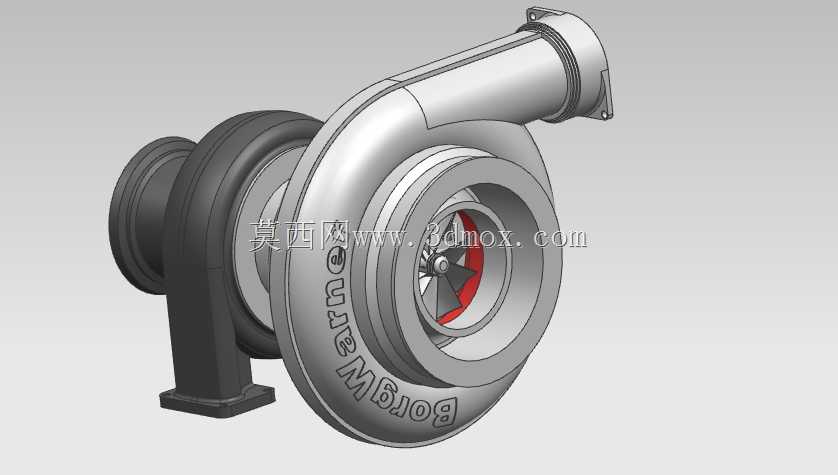

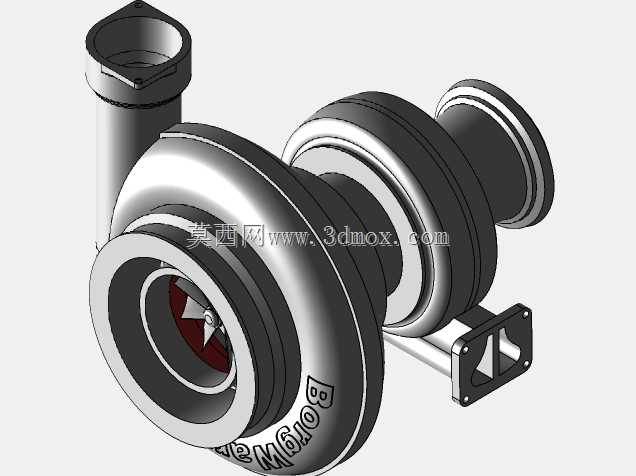

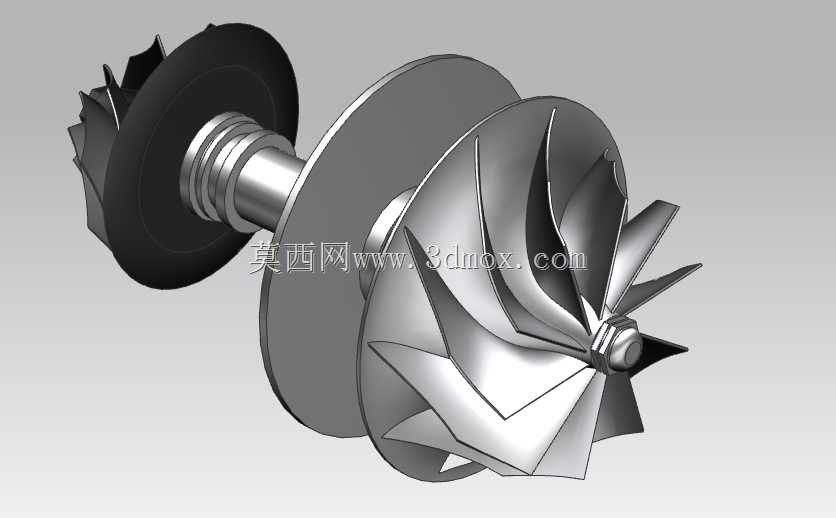

涡轮增压器是车用动力系统中核心的增压进气部件，这款博格华纳涡轮增压器的三维结构完整还原了量产部件的全部细节，可直接用于动力系统匹配设计、教学演示、结构改装参考等场景。在实际应用中，这类涡轮增压器广泛搭载于乘用车柴油、汽油发动机以及商用车动力总成上，通过压缩进入气缸的空气，提升发动机的进气量，在不增加发动机排量的前提下大幅提升动力输出，同时优化燃油经济性，降低尾气排放中的污染物含量，是当下小排量动力总成实现高功率输出不可或缺的核心部件。从功能特性来看，该模型完整还原了涡轮端与压气机端的双壳体结构，涡轮侧对接发动机排气歧管，利用高温高压排气的动能驱动涡轮叶轮高速旋转，同轴连接的压气机叶轮同步转动，将过滤后的新鲜空气压缩后送入发动机进气歧管，模型上清晰呈现了压气机壳体的流道曲面、涡轮壳体的安装法兰、中间体的支撑结构以及旁通阀的安装位，所有曲面过渡均符合流体力学设计要求，能够减少气流在壳体内的流动阻力，提升增压效率。在设计思路上，该结构采用浮动轴承支撑的同轴布局，将高温涡轮端与低温压气机端通过中间体分隔，中间体内部预留了润滑油道与冷却水道的布置空间，能够在涡轮数万转甚至十几万转的高速运转过程中，为转轴提供充足的润滑与散热，避免部件过热失效；压气机侧的叶轮采用前倾后弯的叶片设计，兼顾高转速下的压气效率与低转速下的响应速度，壳体上的扩压段能够将叶轮甩出的高速气流的动能转化为压力能，进一步提升增压压力。从安装边界来看，该模型还原了涡轮端的排气对接法兰、压气机端的进气软管对接接口、中间体上的机油进出口、冷却水接口以及旁通阀执行器的安装支架，所有安装位的尺寸均匹配量产车型的装配标准，压气机壳体的出气口角度、涡轮壳体的安装角度均符合横置、纵置动力总成的布置需求，在进行整车动力舱布置时，可直接参考该模型的外形轮廓预留安装空间，避免与周边的进气管路、冷却管路、车身结构件产生干涉；同时模型上的所有连接螺栓位、密封槽结构都完整呈现，能够为增压器的维修拆解、改装升级提供直观的结构参考，帮助技术人员快速理解增压器的工作逻辑与装配关系，在进行动力匹配计算时，也可借助该模型的流道结构参数，完成不同工况下的增压效率仿真、进气流量计算等工作。
