BBS定制款多辐条汽车轮毂结构设计

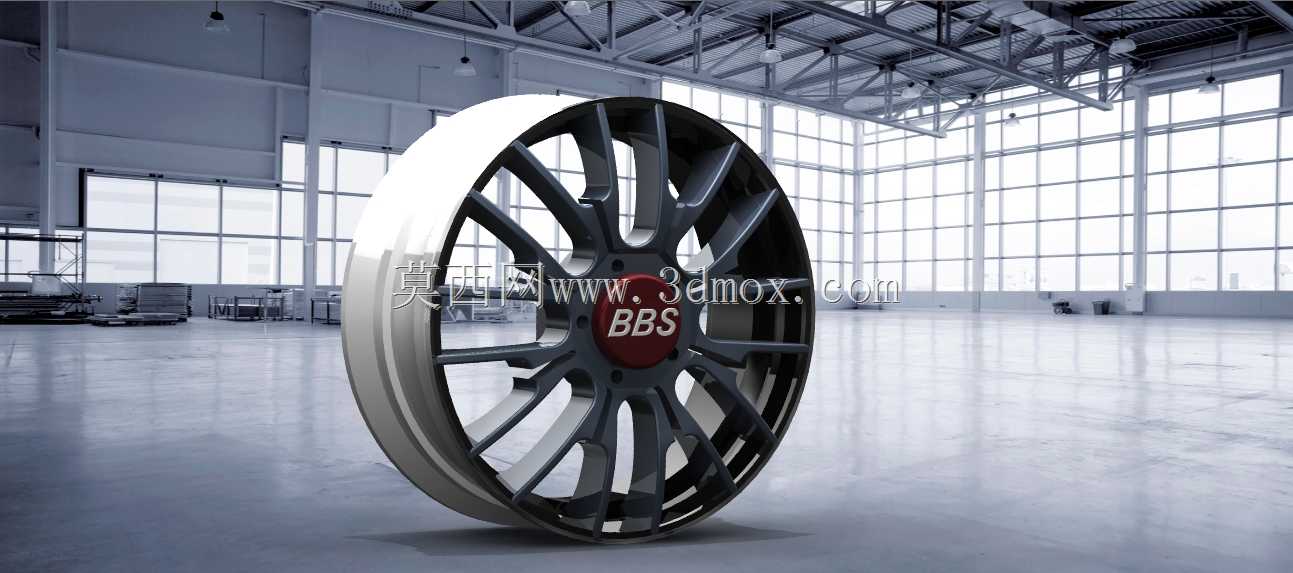

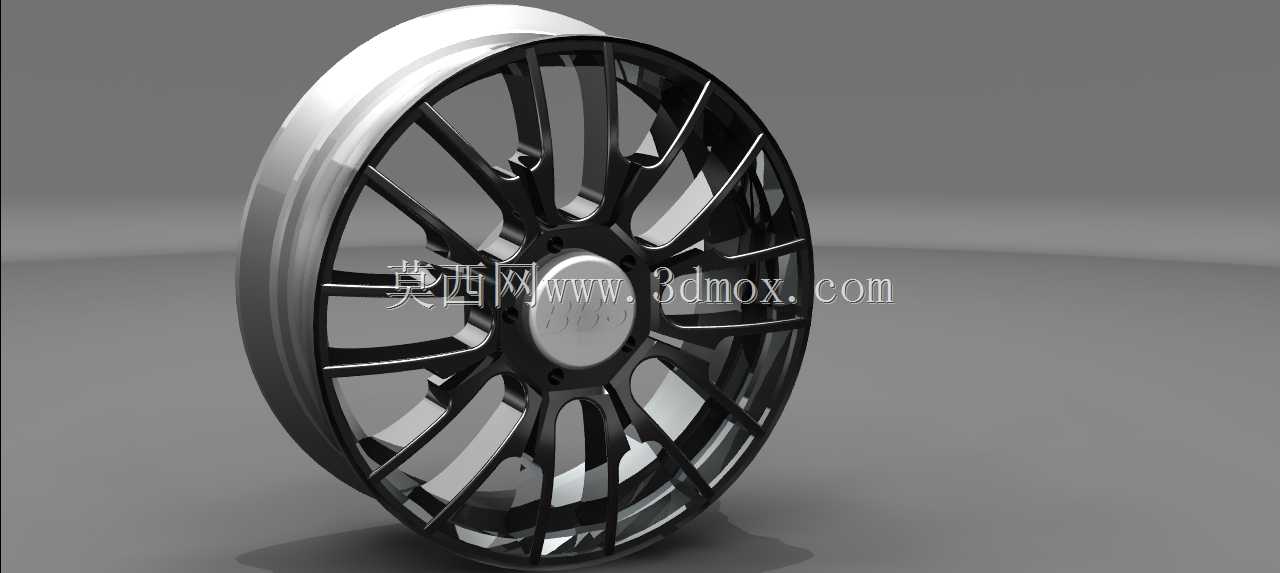

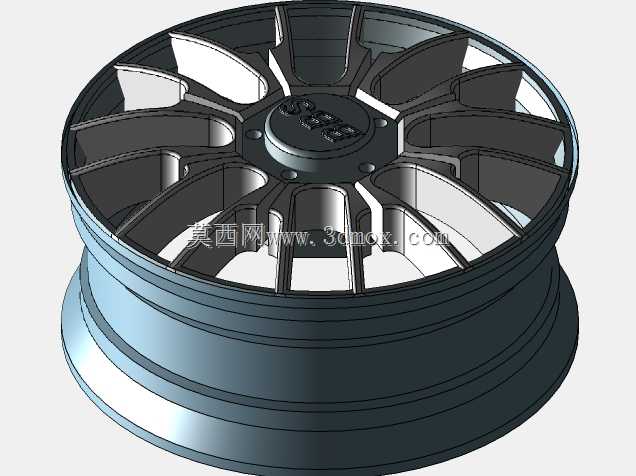

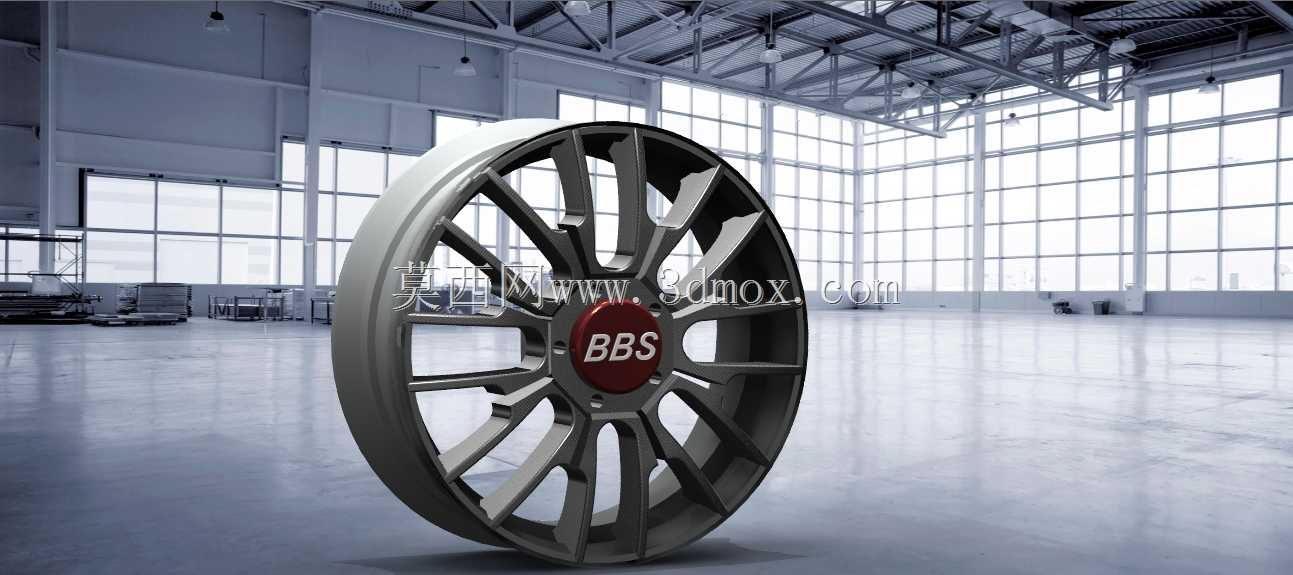

本次设计的定制款轮毂主要面向民用乘用车改装与配套场景，适配主流紧凑型、中型家用轿车及入门级性能车型，可覆盖日常城市通勤、高速巡航以及轻度赛道体验的使用需求，作为车辆行走系统的核心承载部件，轮毂承担着连接轮胎与车轴、传递驱动制动力矩、承受整车垂直载荷与转向侧向力的核心作用，同时也是车辆外观视觉效果的重要组成部分。在功能特性设计上，这款轮毂采用多辐条交错布局结构，辐条采用变截面厚度设计，靠近轮心安装座的位置厚度更大，向轮辋边缘延伸时逐步收窄，在保证整体结构强度的前提下尽可能降低簧下质量，有效提升悬挂系统的响应速度，优化车辆操控表现；轮辋部分采用深槽式结构设计，匹配常规真空子午线轮胎的安装需求，轮缘位置做了加厚强化处理，能够抵御日常行驶中路肩剐蹭、路面颠簸带来的冲击，降低轮辋变形失圆的概率。设计过程中优先考虑安装适配的通用性，中心孔预留了适配不同车型轴头的加工余量，可通过变径圈匹配多数家用车型的轴头尺寸，螺栓孔位采用通用五孔布局设计，孔距覆盖主流民用车型的常见规格，安装面做了高精度的平面度处理，保证轮毂安装后与轴头贴合紧密，避免高速行驶时出现车轮抖动的问题；轮辐背面预留了刹车系统避让空间，能够兼容多数原厂单活塞浮动卡钳以及改装四活塞固定卡钳的安装需求，无需额外加装垫片即可完成装配，避免加装垫片带来的螺栓受力异常问题。外形设计上采用亮面切削轮辋搭配深色辐条的双色视觉方案，交错的辐条造型在车辆行驶时能够形成富有层次感的动态视觉效果，同时辐条之间的镂空区域能够为刹车系统提供充足的通风散热通道，在连续制动场景下引导气流带走刹车卡钳与刹车盘的热量，降低刹车系统热衰减的风险，提升行驶安全性。在安装边界的设计考量上，轮毂的偏距设置兼顾了轮距与翼子板的匹配关系，安装后轮胎外侧与车辆翼子板基本齐平，既不会因为偏距过小导致轮胎突出翼子板造成雨天甩泥、剐蹭翼子板的问题，也不会因为偏距过大导致轮毂向内凹陷蹭到悬挂部件或内衬板，适配多数未改装悬挂的原厂车型直接安装使用，轮辋宽度匹配对应规格的轮胎，保证轮胎安装后胎壁处于自然舒展状态，避免轮胎过度拉伸或挤压带来的异常磨损、爆胎风险。整体结构经过受力仿真优化，在常规行驶工况下辐条与轮辋的应力分布均匀，应力集中区域做了圆角过渡处理，避免长期交变载荷下出现结构疲劳开裂的问题，兼顾了结构强度、轻量化表现与外观视觉效果。
