小型单缸微型发动机后壳体结构设计

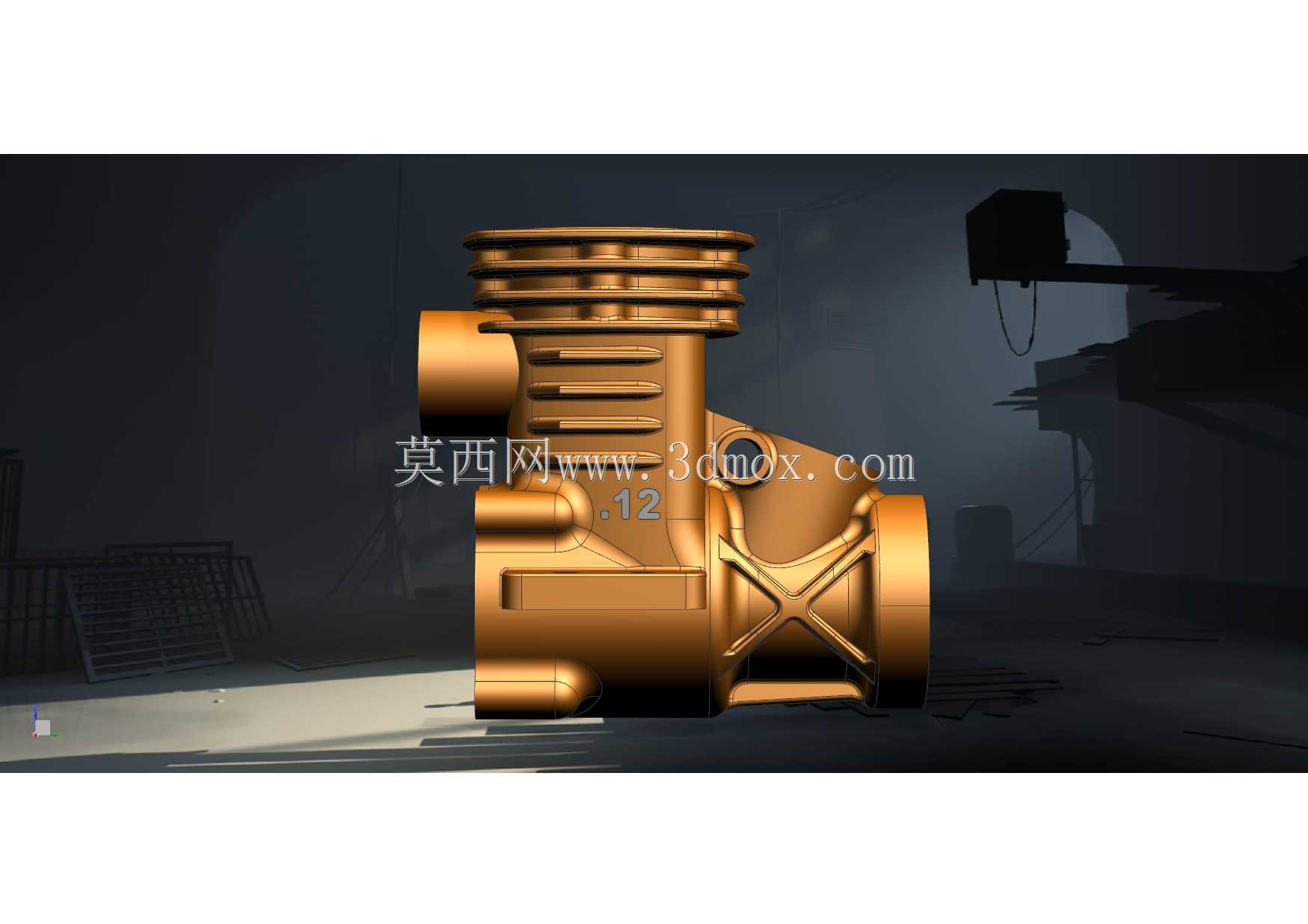

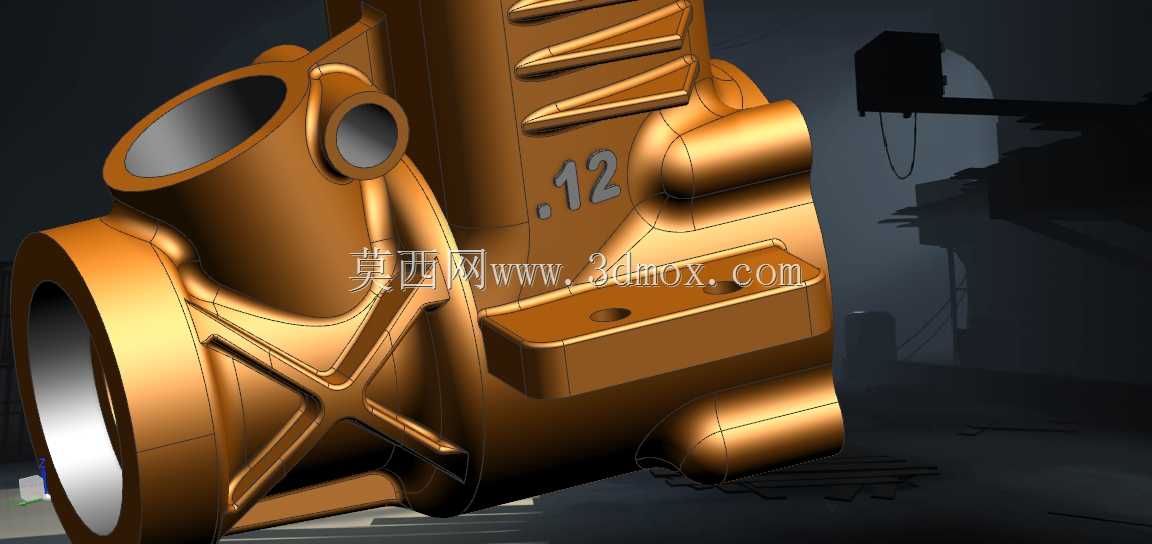

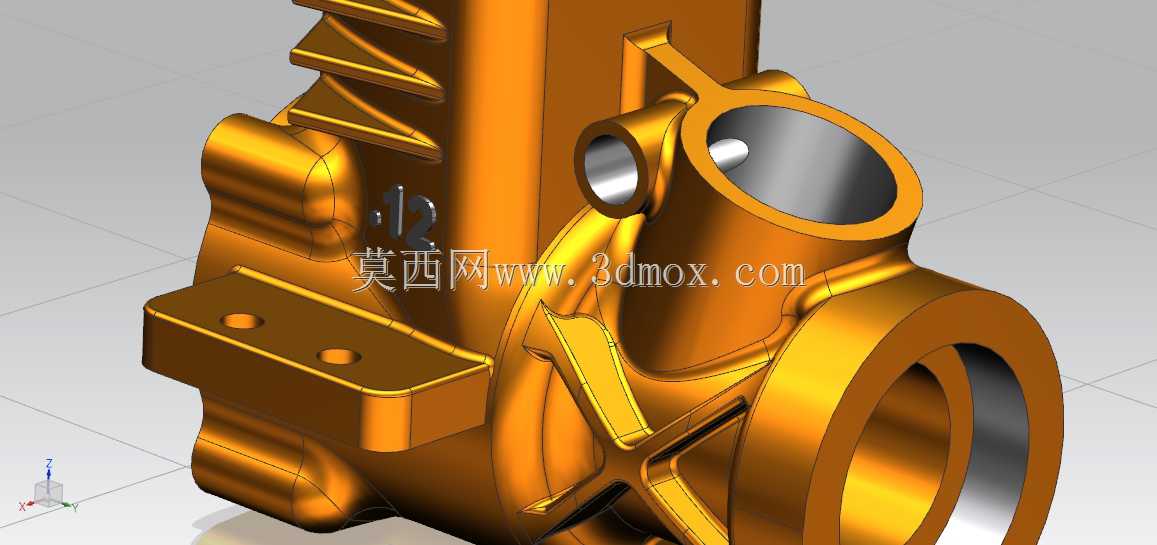

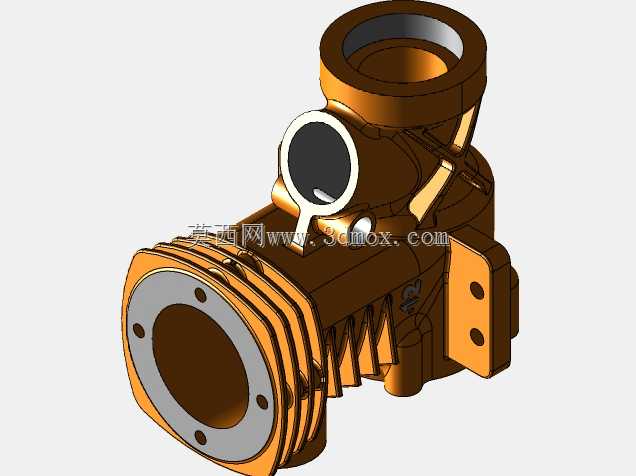

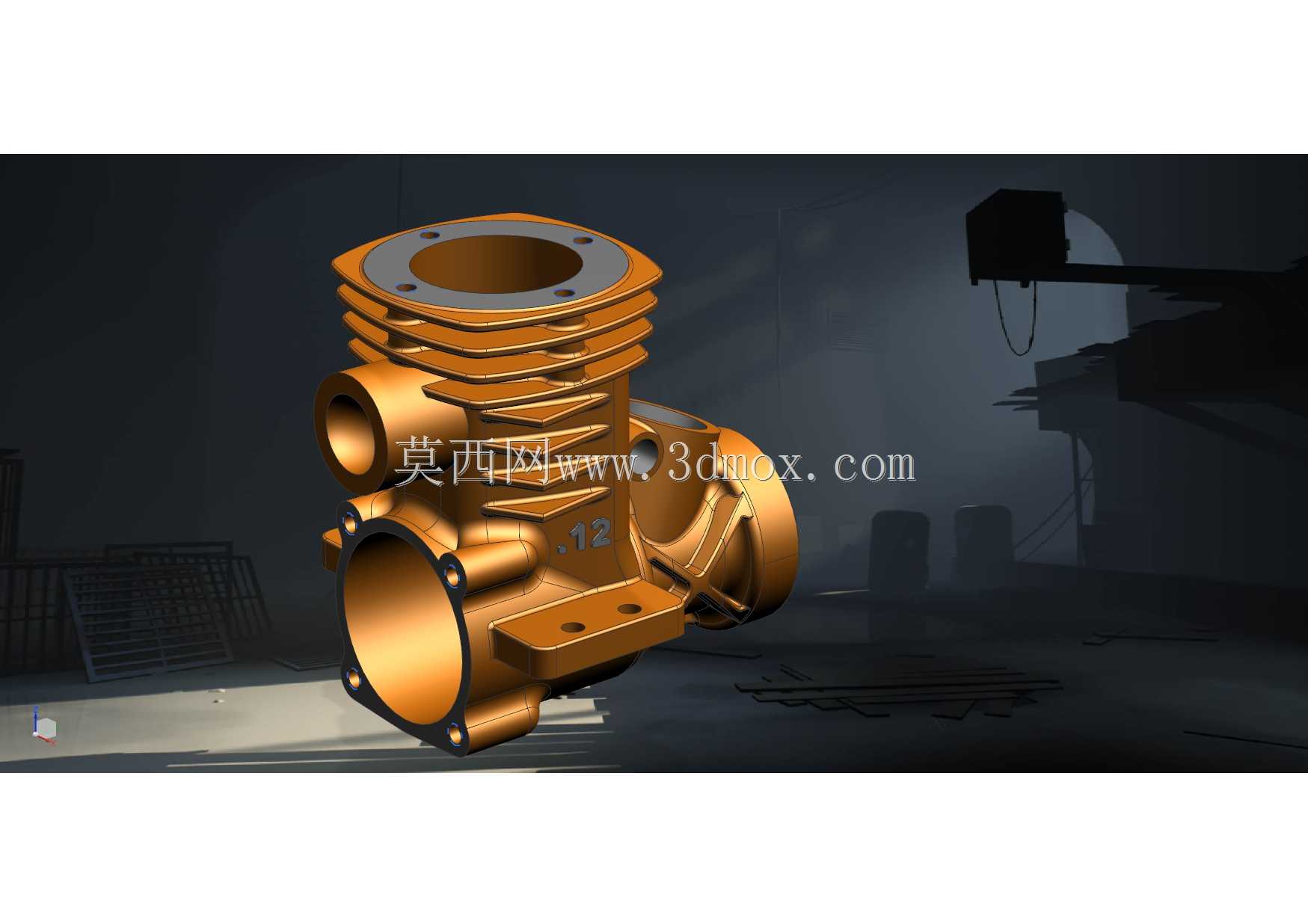

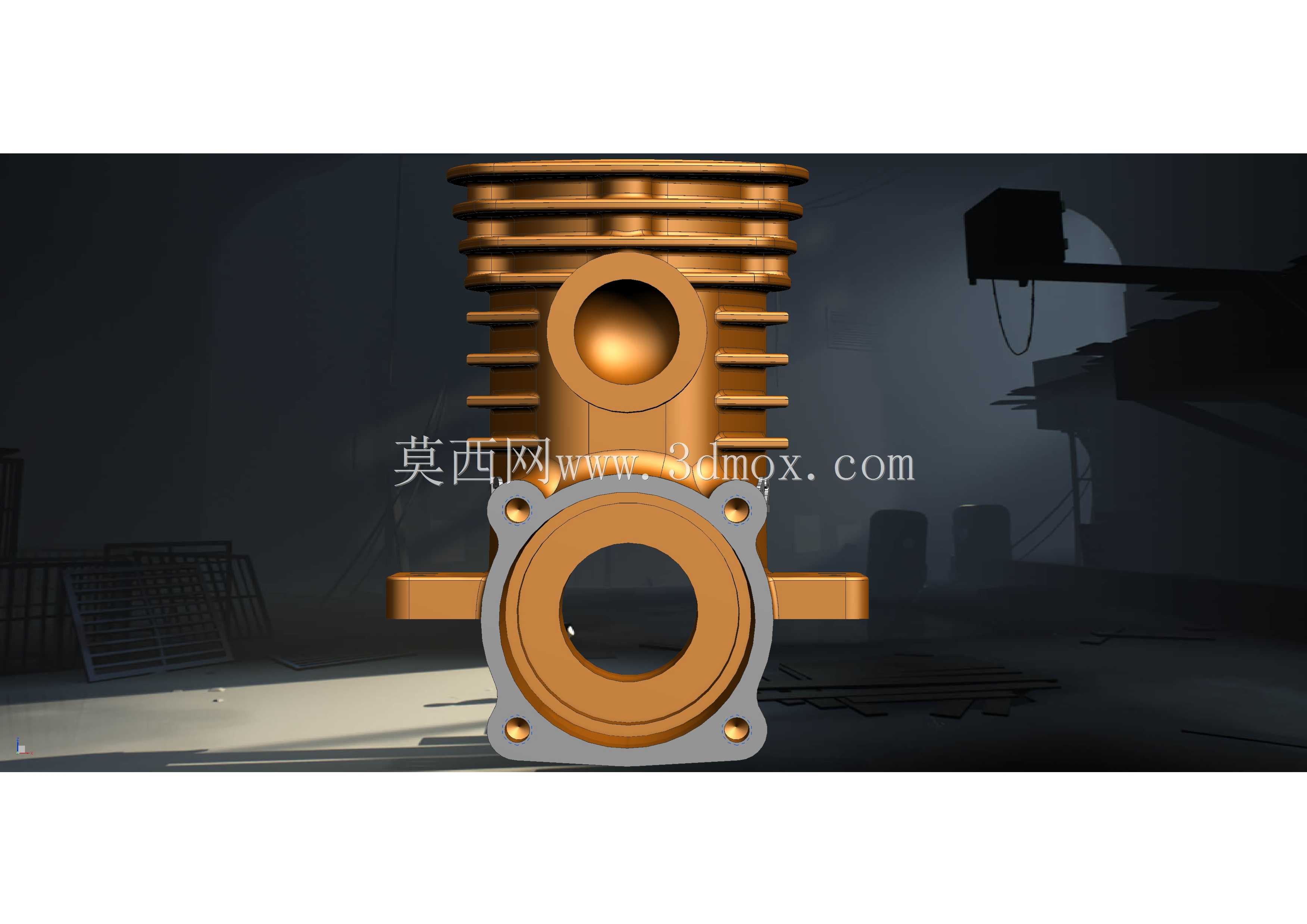

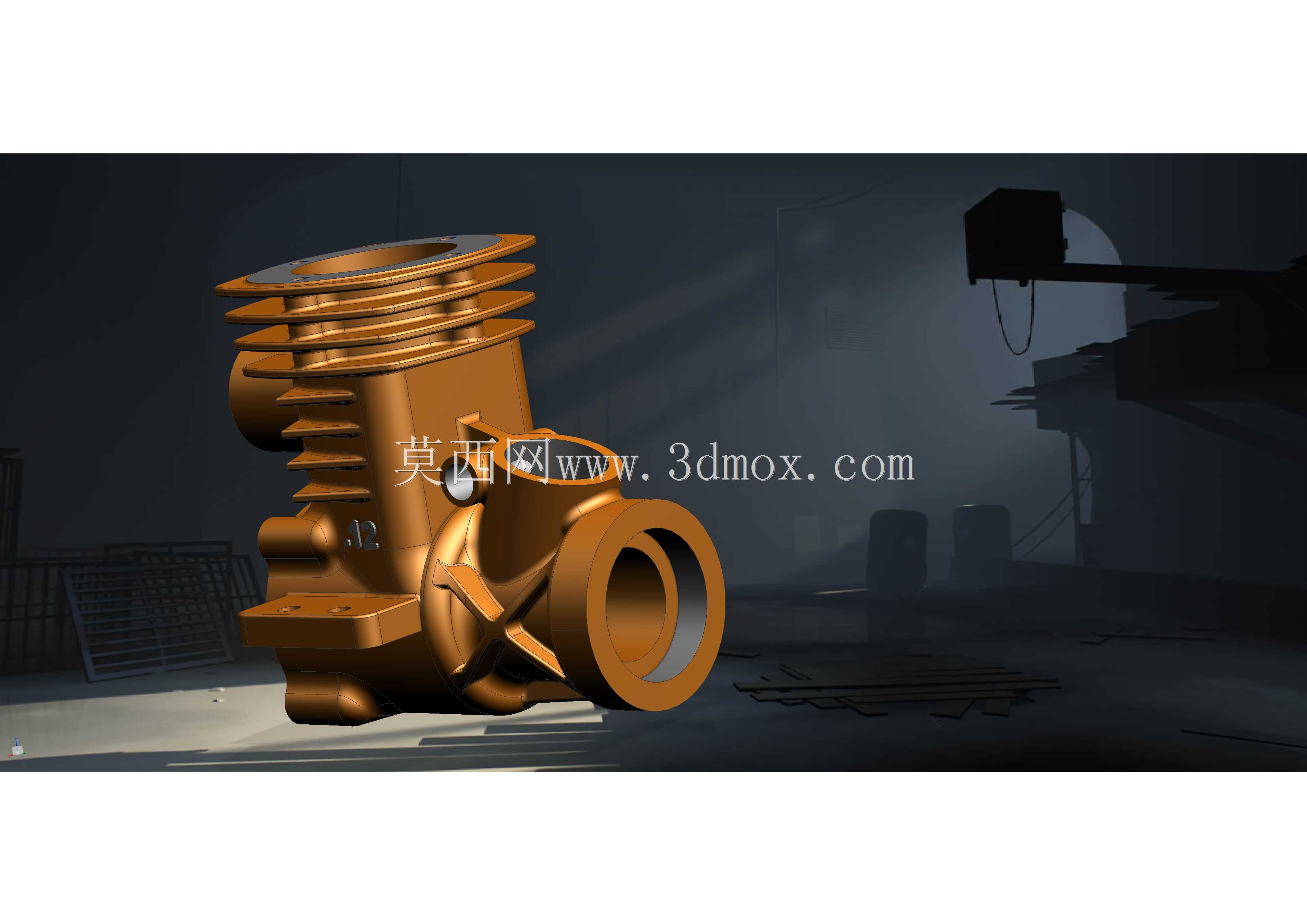

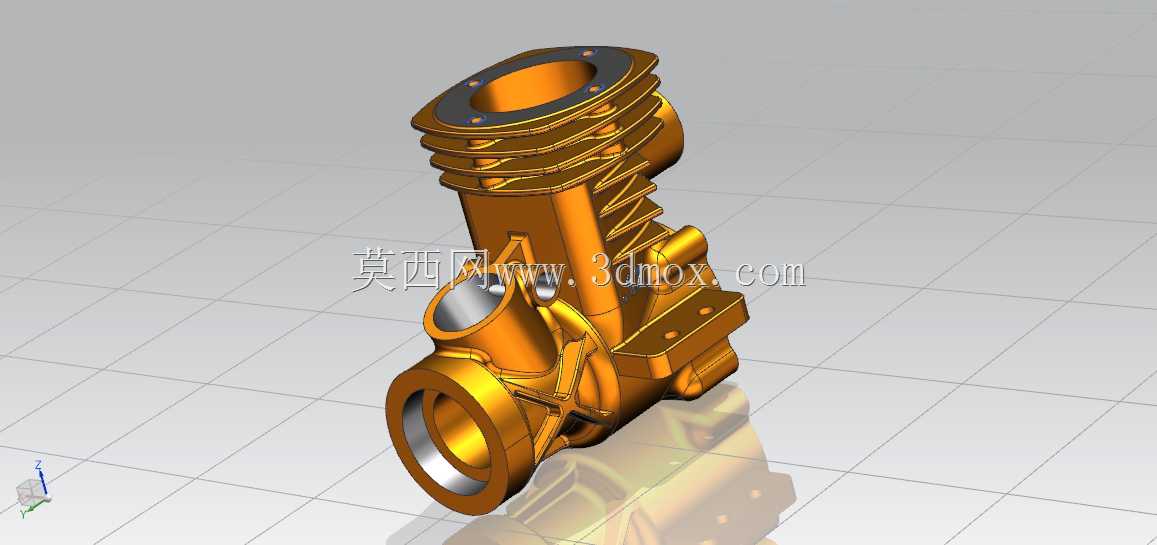

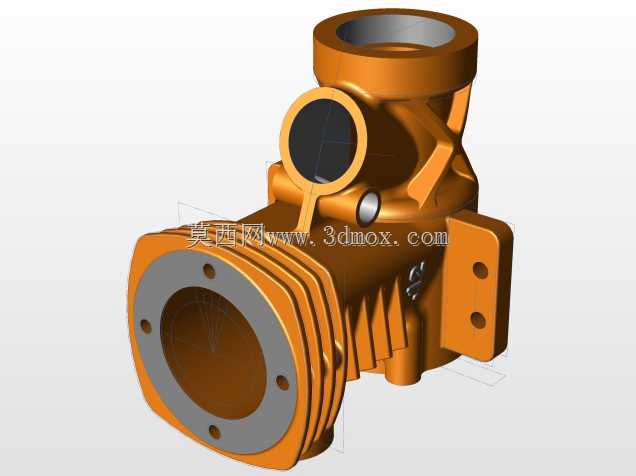

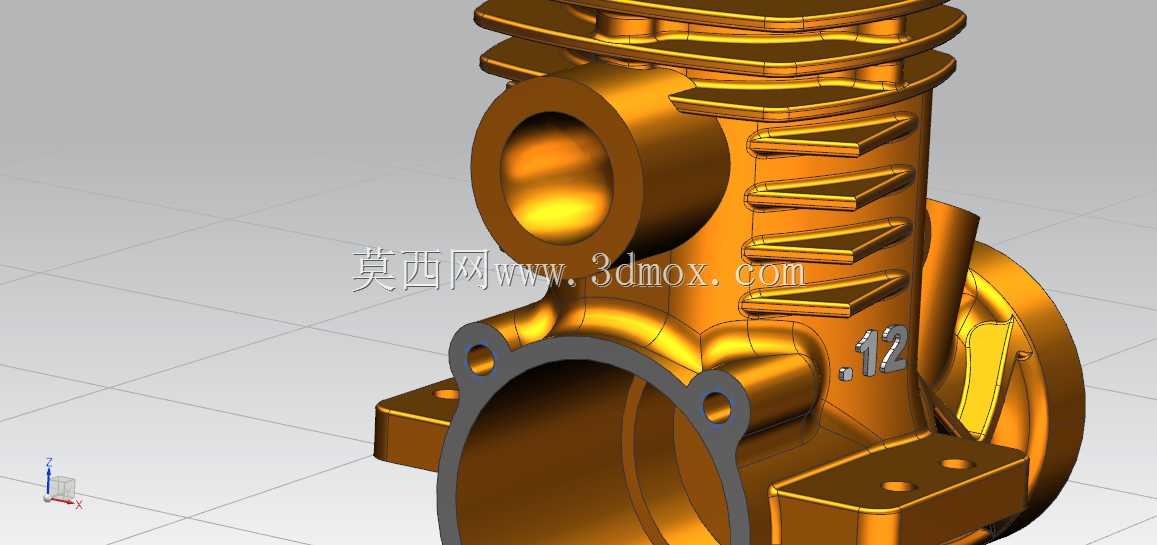

这款微型发动机后壳体是小型内燃动力单元的核心承载构件，主要适配排量12cc级别的小型单缸两冲程动力装置，常见应用场景涵盖航模固定翼动力、小型便携发电机组、园林修剪工具动力头、迷你越野摩托以及小型无人地面载具的动力总成搭建，是连接气缸散热段、曲轴箱腔体、进气转接座与输出端连接法兰的核心承力部件。从实际功能来看，该壳体首先承担气缸工作段的散热辅助作用，壳体外侧设计有多层平行排布的倾斜式散热鳍片，鳍片顺着发动机工作时的自然气流走向设置倾斜角度，能够在动力运行时引导冷却气流顺着鳍片间隙快速流通，带走缸体燃烧传递到壳体的多余热量，避免连续高负荷运转下壳体温度过高导致的密封失效、零件热变形问题。其次壳体作为曲轴腔体的后半段封闭结构，内侧预留了曲轴后端轴承的安装定位台阶，能够为曲轴输出端提供稳定的回转支撑，同时侧壁集成的圆形凸台结构为进气转接道预留了安装接口，可直接固定化油器或者进气歧管，保证油气混合气能够顺畅导入气缸燃烧腔。在设计思路上，这款后壳体采用一体化压铸成型的结构逻辑，将散热结构、安装支耳、轴承定位座、连接法兰全部整合在单一壳体上，减少了分体式结构的密封连接点，有效降低了小型动力单元的漏油、漏气风险。壳体下部的环形法兰面设置了三个均匀分布的螺栓安装孔，能够与前半段曲轴箱实现精准定位对接，法兰面预留了密封胶圈的安装槽位，装配后可保证曲轴腔体的密封性，避免润滑油泄漏。壳体侧面延伸出的两个带孔安装支耳，是整个动力单元的固定安装点位，支耳的安装孔位间距经过匹配调校，能够适配多数小型动力机架的安装孔距，安装时可通过螺栓直接将动力总成固定在设备机架上，无需额外设计转接支架。壳体上部的散热段与气缸套的安装位采用过盈配合设计，装配时可将气缸套直接压入壳体的缸筒定位段，保证缸套与壳体的紧密贴合，最大化热传导效率，让燃烧产生的热量能够快速传递到外侧散热鳍片上。整个壳体的外形轮廓充分考虑了小型动力的紧凑性需求，所有突出结构都做了圆弧过渡处理，既避免了应力集中导致的壳体开裂问题，也能减少安装时与周边零部件的干涉，在有限的体积内最大化整合了承载、散热、密封、连接多重功能，完全适配小型动力单元轻量化、高集成度的设计要求。
