牵引式摩托车底盘悬架结构设计

　　这套牵引式摩托车底盘与悬架结构，主要面向拖曳型两轮载具、场地作业代步车以及轻型牵引摩托的前期结构开发场景，核心作用是承载整车动力单元、驾乘载荷与拖挂牵引作用力，同时通过后置悬架系统过滤路面颠簸，保证车体在非铺装路面、厂区转运、户外短途牵引作业时的行驶稳定性。

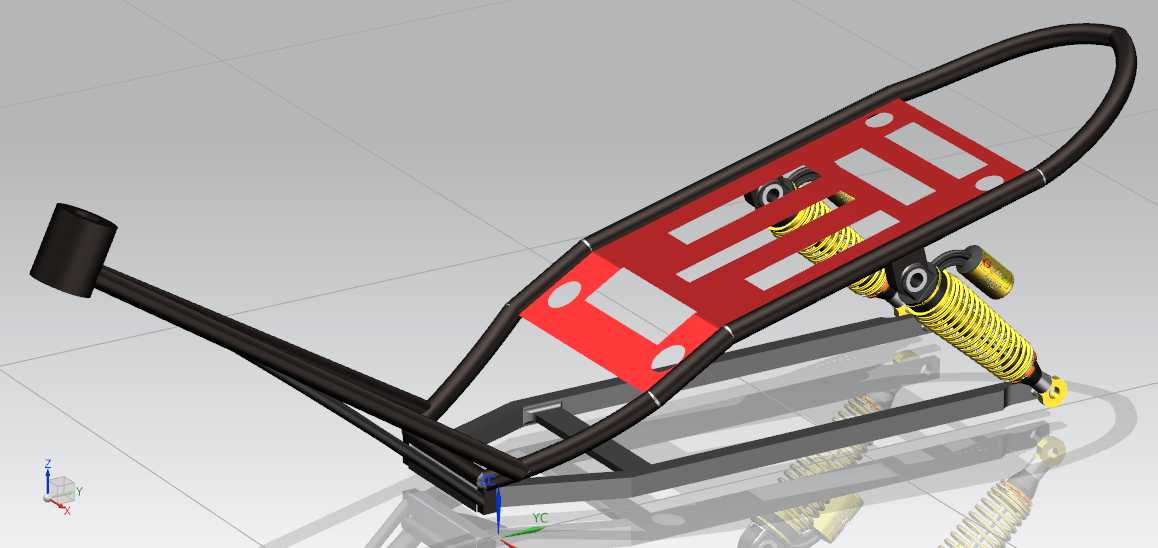

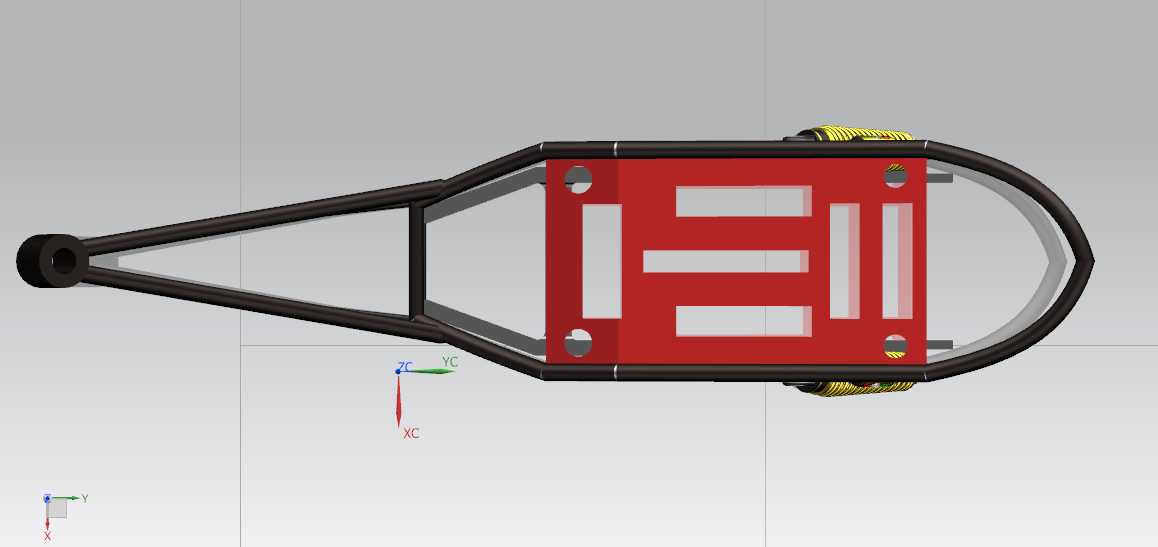

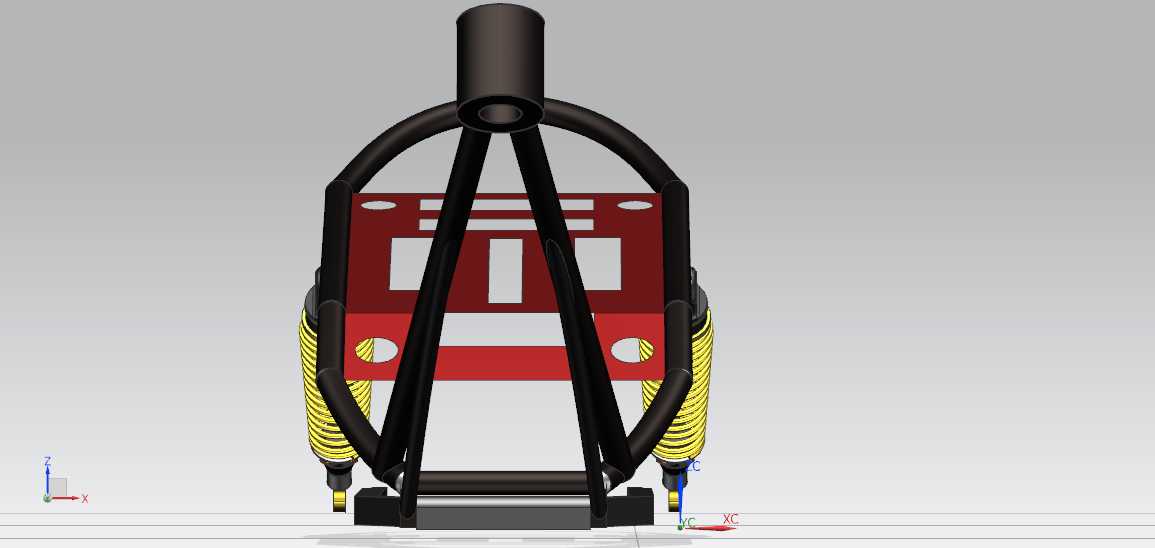

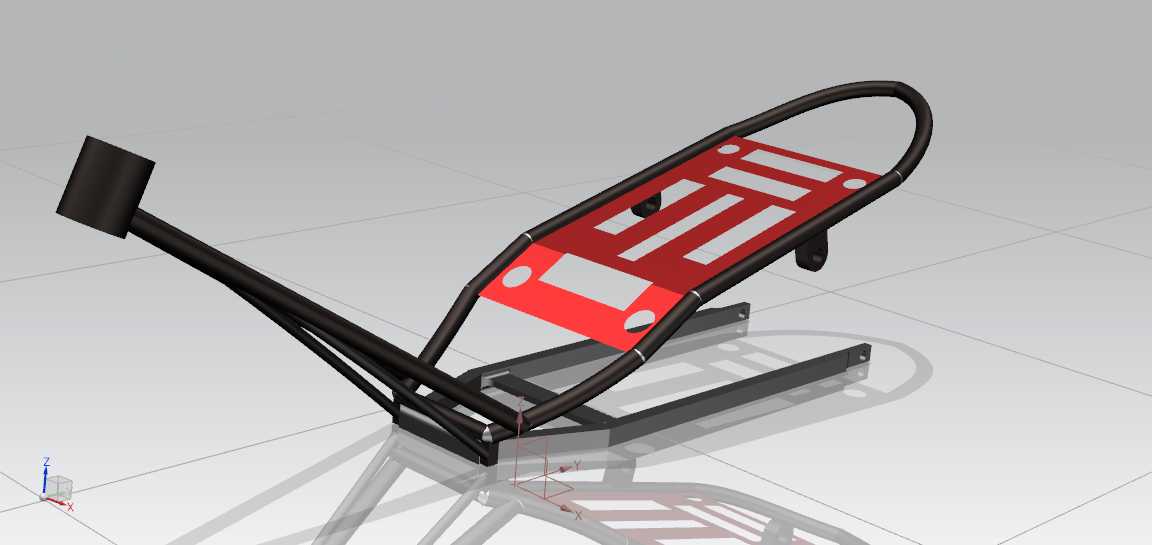

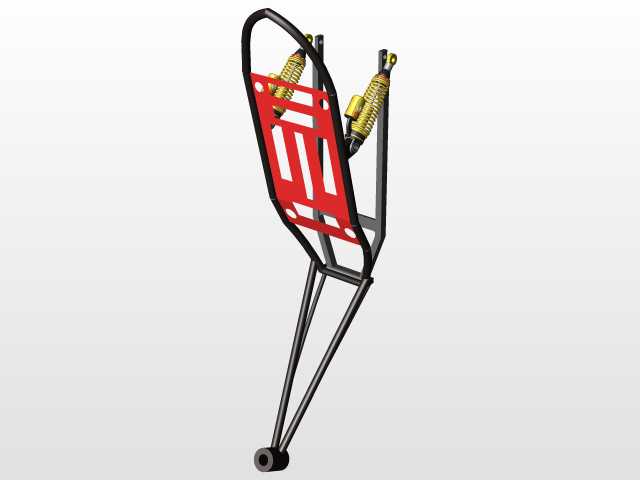

　　从结构布局来看，车架主体采用弯管焊接桁架式设计，主纵梁沿车体牵引方向从前拖挂连接端向后延伸，尾部形成闭环弯管扶手框架，既承担整车纵向牵引拉力，也为后部驾乘、载物区域提供周边防护。车架中段铺设红色冲压安装托板，托板上预留多组矩形减重孔与圆形安装定位孔，孔位排布完全匹配动力总成、电瓶、车身覆盖件的安装点位，托板与下方管梁通过焊接衬套加固，避免薄板承重出现形变。

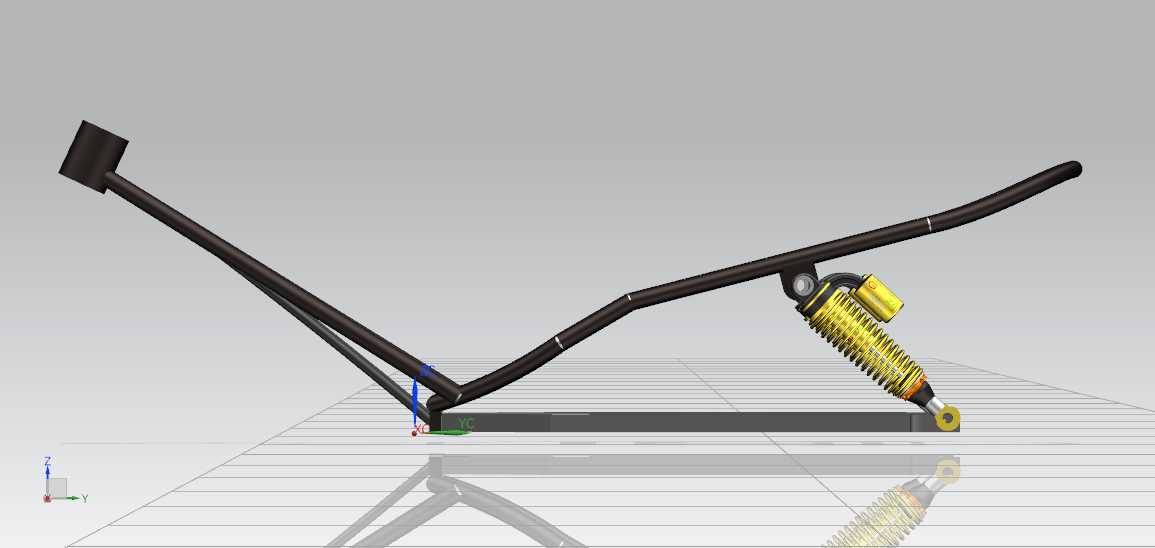

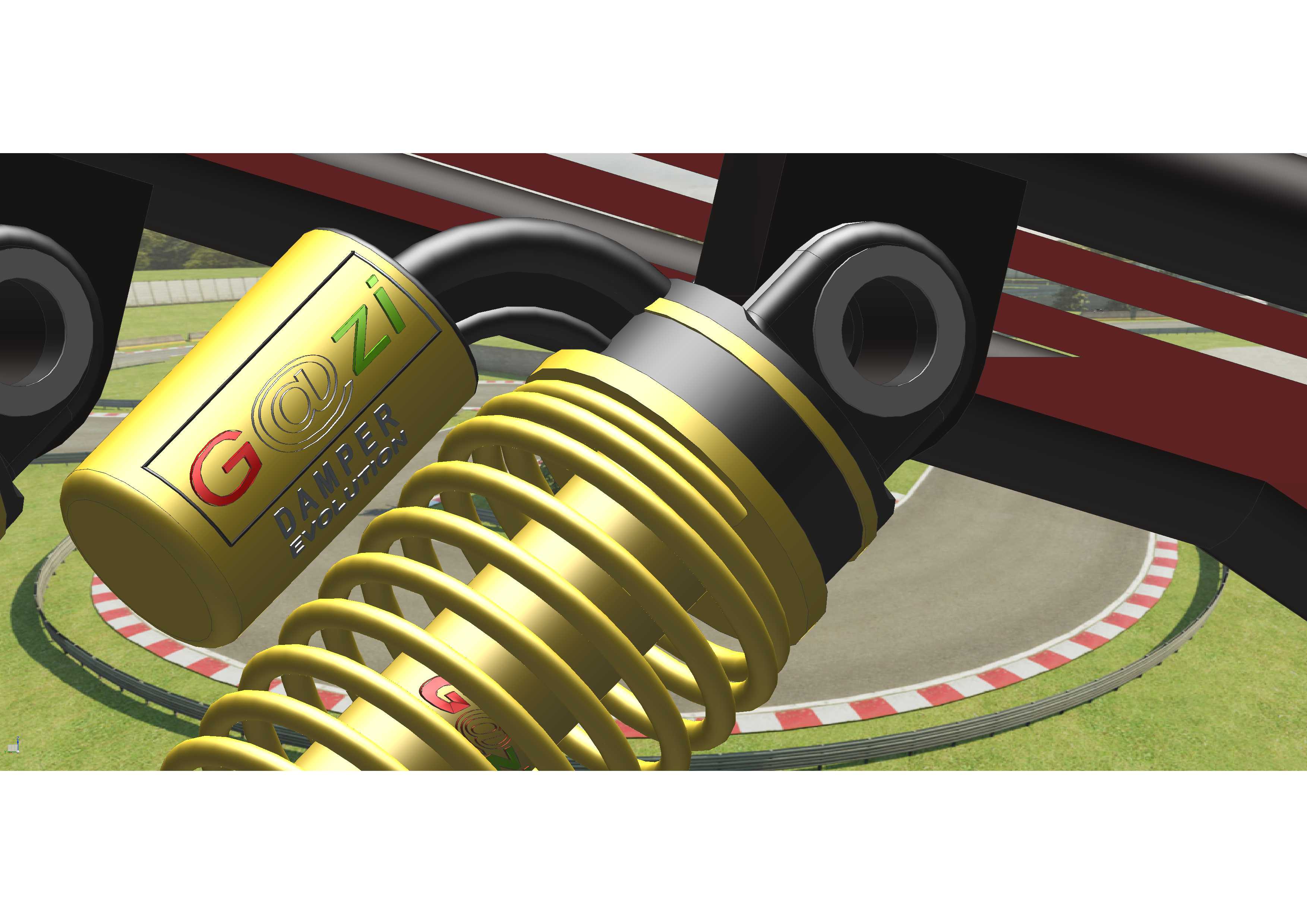

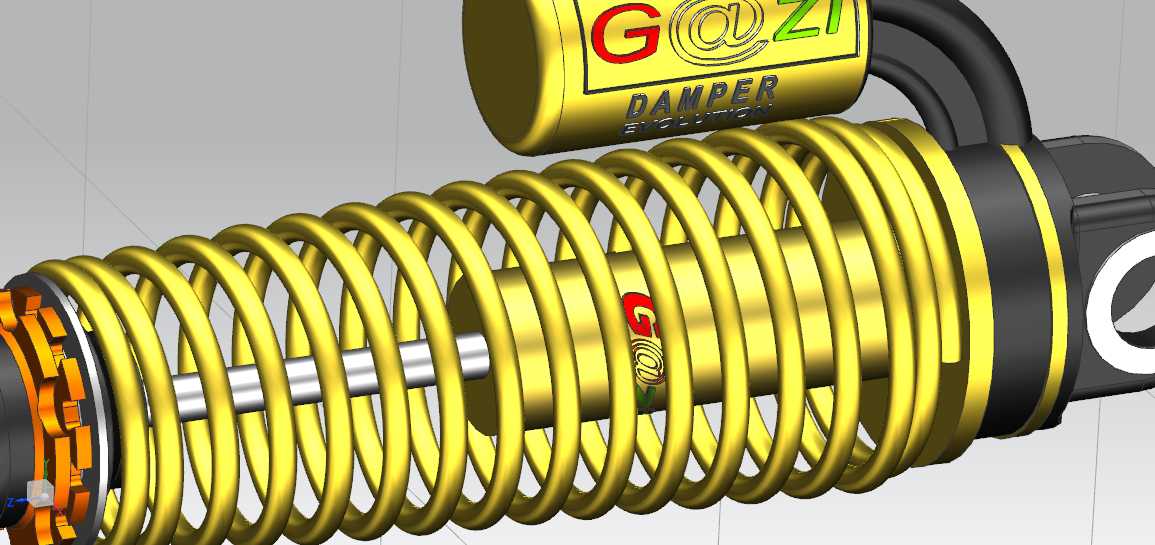

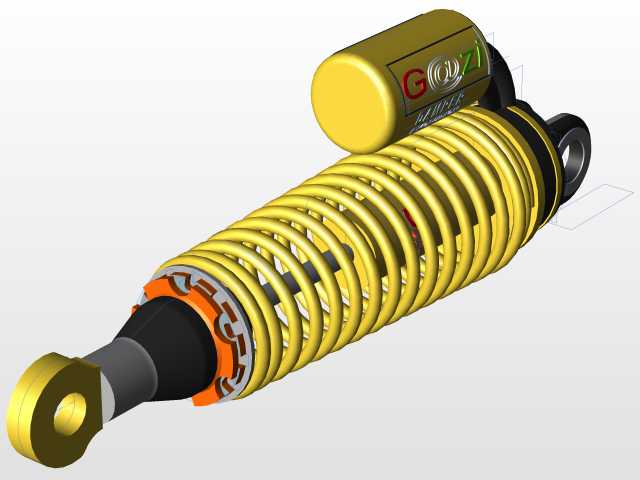

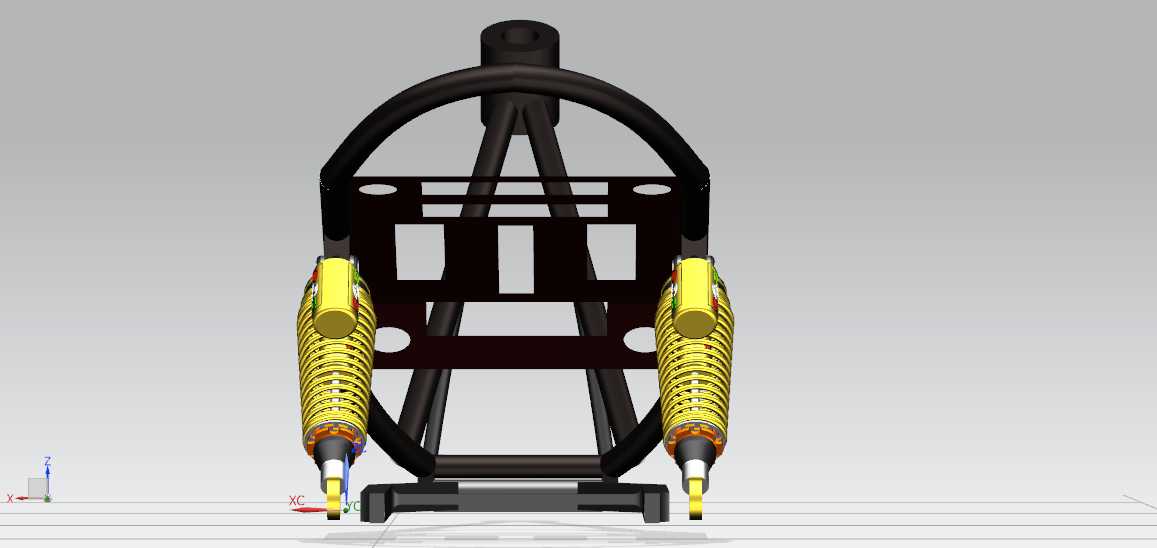

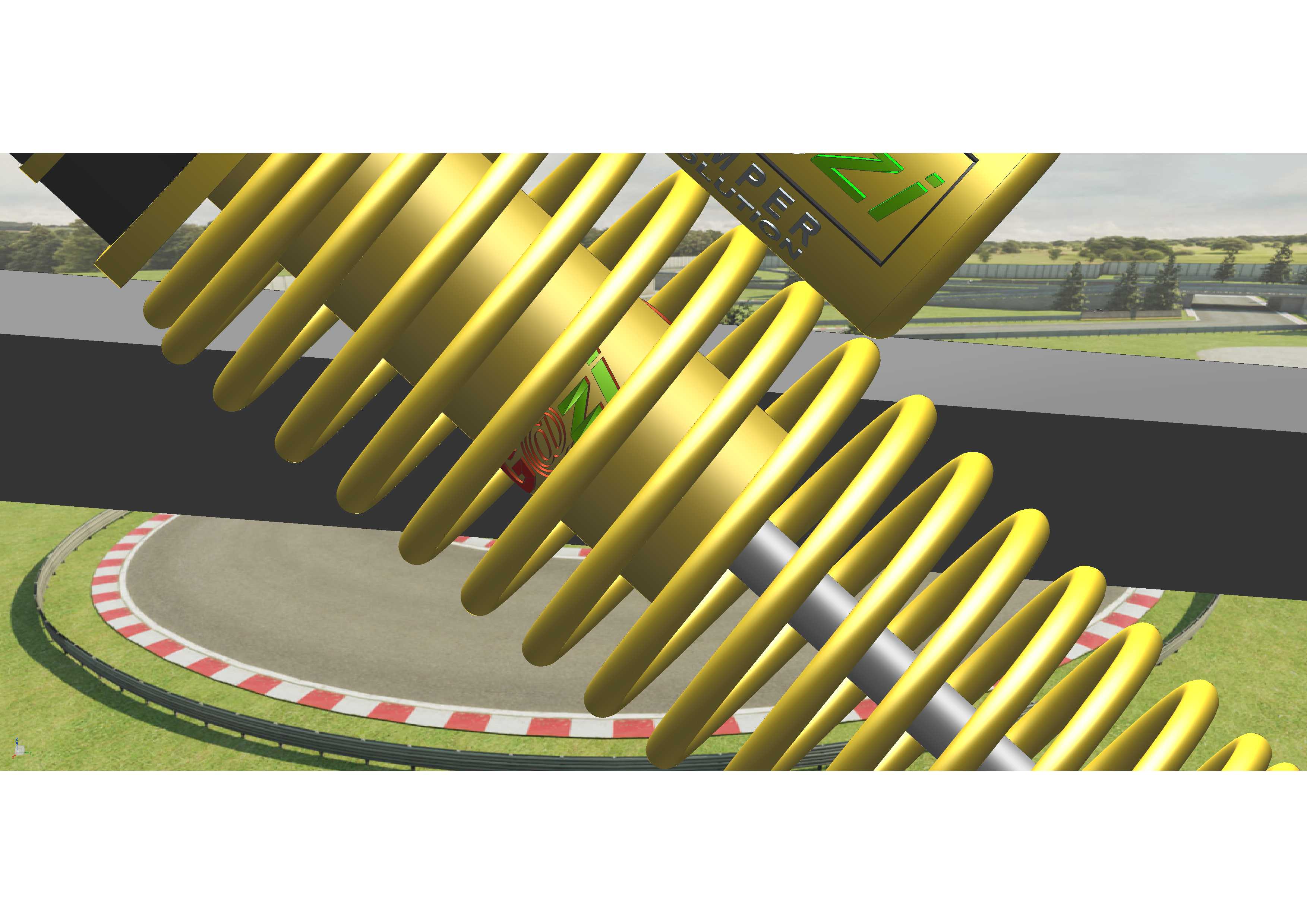

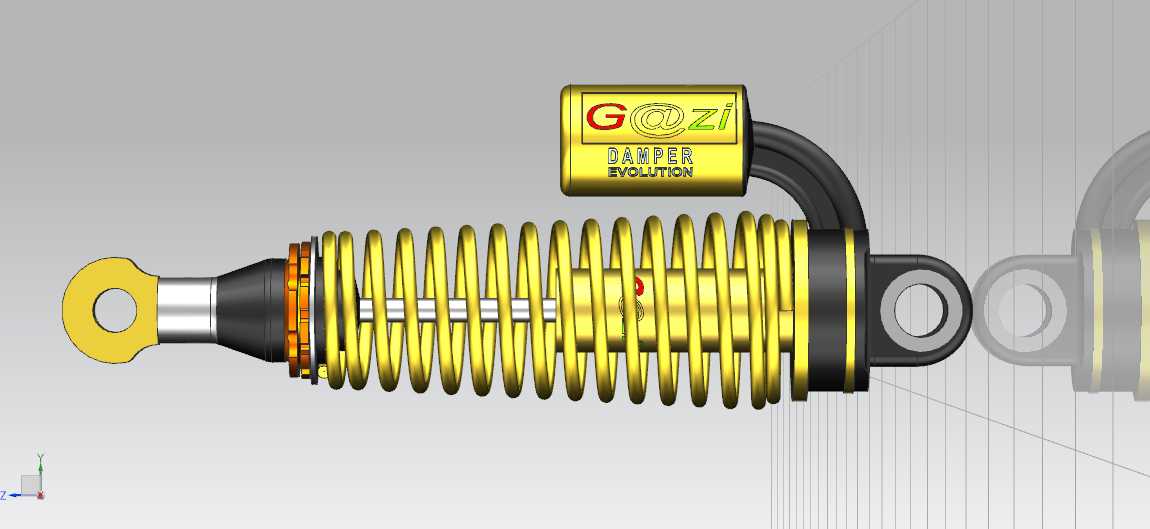

　　悬架部分采用双侧螺旋弹簧配合液压阻尼减震器的布置形式，减震器下端通过铰接吊耳与后轮摇臂连接，上端通过带橡胶衬套的铰接座固定在主车架管梁上，弹簧预压行程与阻尼器伸缩行程匹配后轮跳动范围，当后轮经过凸起或坑洼路面时，摇臂绕前铰接点摆动，压缩弹簧吸收冲击能量，阻尼器同步抑制弹簧往复弹跳，避免车体出现持续余振。

　　设计过程中优先考量牵引工况的受力特性：前端牵引连接座做了加粗加厚处理，牵引点高度与整车重心匹配，防止拖曳行驶时出现车头上翘或下摆的力矩失衡；车架管梁的弯折拐点均设置在应力集中区域，通过圆弧过渡避免焊接处出现应力断裂；安装托板的减重孔在去除多余材料降低整车自重的同时，孔边预留足够翻边与贴合面，保证零部件安装后的连接刚性。

　　安装边界层面，车架整体宽度控制在两轮轮距内侧，两侧管梁与后轮、减震器预留足够运动间隙，后轮上下全行程跳动时不会与车架、托板发生运动干涉；前端牵引接口的连接尺寸适配标准拖挂销座，可快速与牵引动力头对接；后部悬架铰接点的同轴度在建模时已做公差约束，保证两侧减震器受力均匀，不会出现单侧偏磨。整套结构把承载、牵引、减震三项功能整合在轻量化焊接车架上，既满足场地拖运的实用需求，也为同类轻型两轮牵引载具的底盘改型提供可直接参考的结构范本。
