挖掘机工作臂液压驱动作业装置结构设计

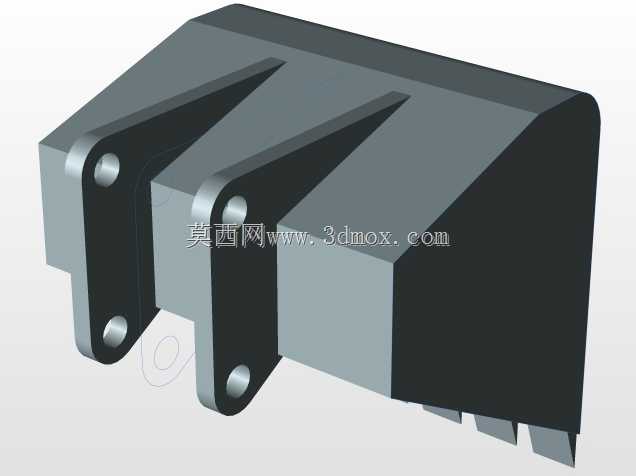

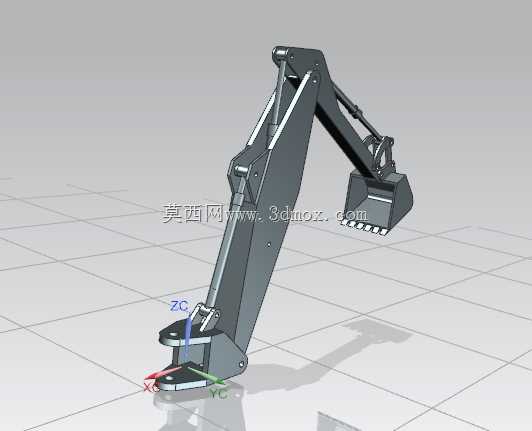

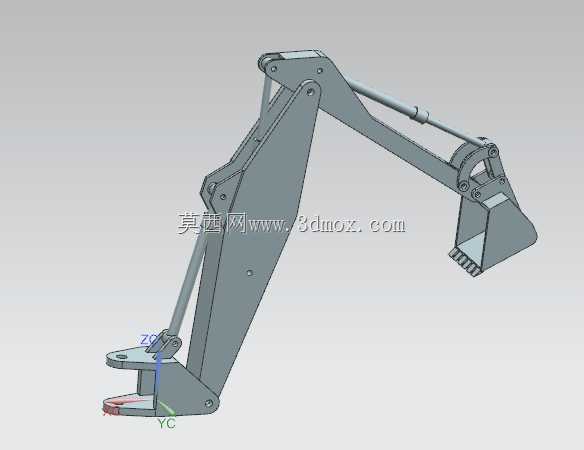

该作业装置作为挖掘机核心执行单元，主要应用于土方开挖、矿山剥离、基建场地平整、河道清淤、市政管线沟槽开挖等各类工程作业场景，可适配不同属具完成破碎、抓取、起重等拓展作业，是工程机械领域承担土石方作业载荷的核心结构部件。整套装置采用铰接式连杆结构设计，由动臂、斗杆、铲斗以及配套的液压油缸、铰接销轴组成，各部件之间通过销轴实现转动连接，依靠三组液压油缸的伸缩行程变化，来控制整个工作装置的举升高度、挖掘深度以及铲斗的切削角度，可覆盖从地面以下数米深度到地面以上一定高度的作业范围，满足不同工况下的作业幅度需求。设计过程中优先考虑了载荷传递路径的合理性，动臂采用变截面箱型焊接结构，在油缸铰接点、车架连接点、斗杆铰接点等应力集中区域做了局部加厚与加强筋布置，能够承受挖掘作业时产生的偏载、冲击载荷，避免作业过程中出现结构变形或焊缝开裂问题；斗杆结构匹配动臂的作业幅度，在保证结构强度的前提下优化了截面形状，降低不必要的结构重量，提升整套工作装置的动作响应速度。铲斗的切削刃角度经过优化，适配常规土方、砂石类物料的切入角度，斗齿采用可更换式设计，磨损后可单独更换无需整体更换铲斗，降低后期运维成本。安装边界方面，整套工作臂的根部铰接孔位与回转平台的连接支座尺寸匹配，液压油缸的进出油口接口规格与主机液压系统管路对应，可直接适配对应吨位级别的挖掘机主机安装，无需额外改制连接结构。各铰接点的转动间隙控制在合理范围，既保证动作的灵活性，又避免间隙过大导致作业过程中产生晃动影响作业精度。液压油缸的铰接点位置经过运动仿真验证，在整个作业行程内不会出现结构干涉，同时能够保证各姿态下的挖掘力输出满足作业要求，在最大挖掘深度、最大卸载高度等极限位置时，油缸仍有足够的行程余量，不会出现油缸拉缸或者结构死点问题。整套结构的重心布置经过优化，在全行程动作过程中能够保证主机的稳定性，避免作业时出现倾翻风险，同时各润滑点的位置布置合理，日常保养时可方便加注润滑脂，延长铰接销轴与轴套的使用寿命。
