分体直连式电动鼓风机结构设计

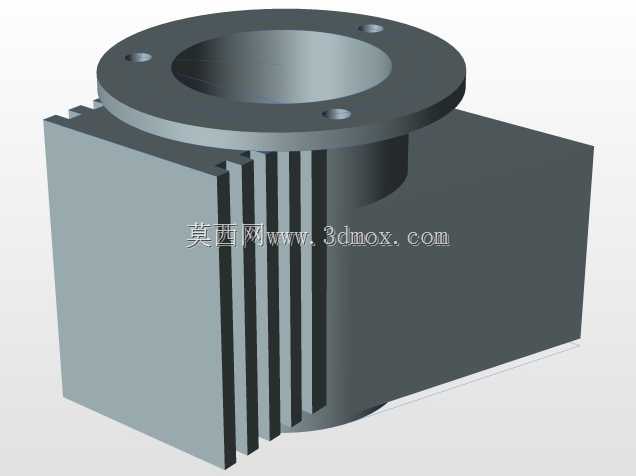

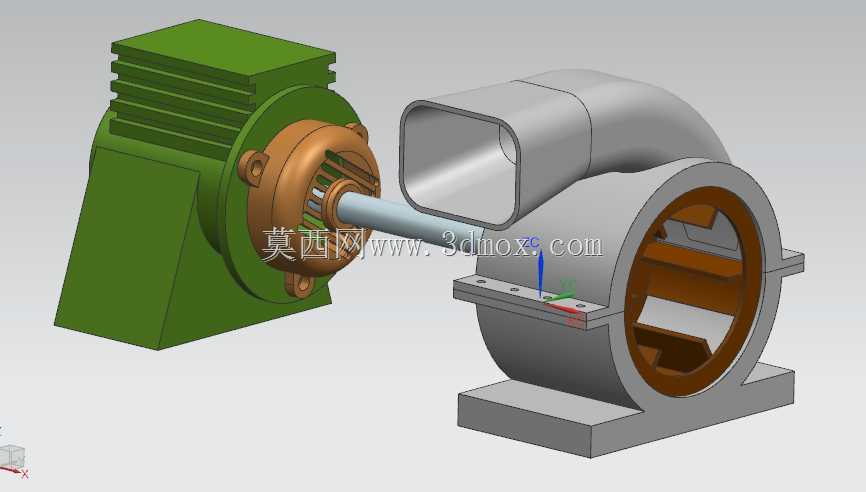

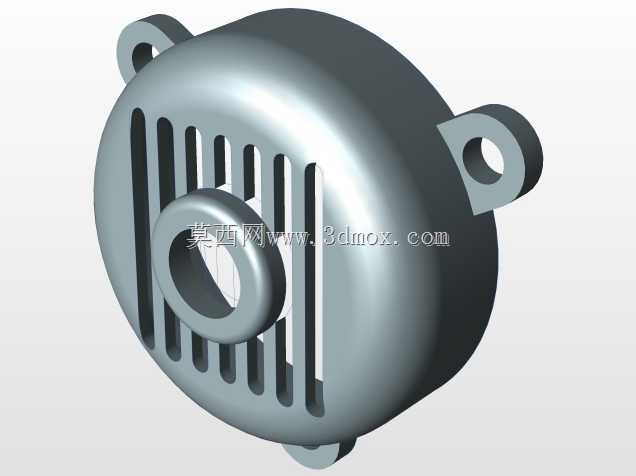

　　这款分体直连式电动鼓风机，核心应用场景覆盖小型工业工位通风除尘、实验台送风、小型物料气力输送、设备散热配套等领域，区别于传统皮带传动鼓风机，它采用电机输出轴直连叶轮的传动结构，省去了中间传动环节的功率损耗，也避免了皮带张紧调整、皮带磨损更换的日常维护工作量。从结构设计逻辑来看，动力端采用带散热鳍片的铸铁机壳电机，机壳外部的轴向散热鳍片顺着电机运行时的自带风路走向排布，能在电机持续运转过程中快速带走定子绕组产生的热量，保障长时间满负荷运行时的绕组温度处于合理区间，避免过热烧损。电机端盖采用铜合金材质，既兼顾了轴承位的耐磨性能，也能通过铜材质的高导热性快速传导轴承运转产生的摩擦热，端盖上预留的通风槽口可以让外部空气直接冲刷轴承外圈，

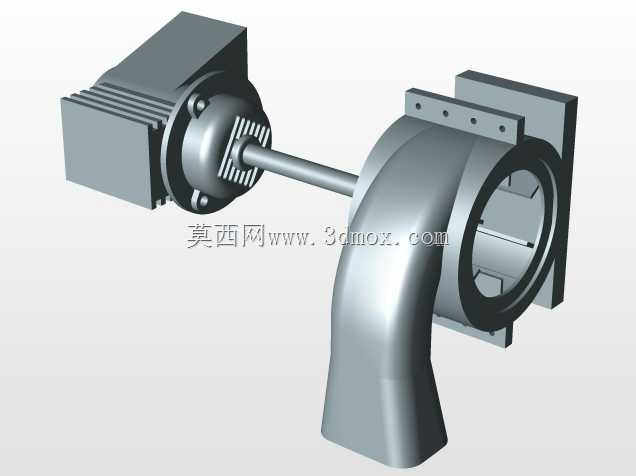

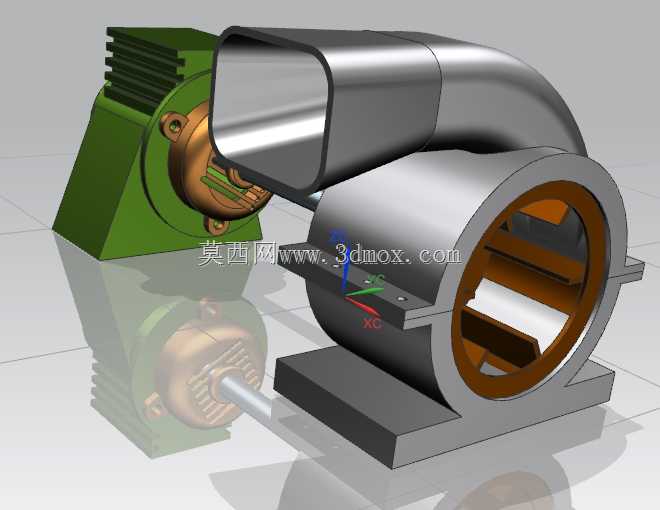

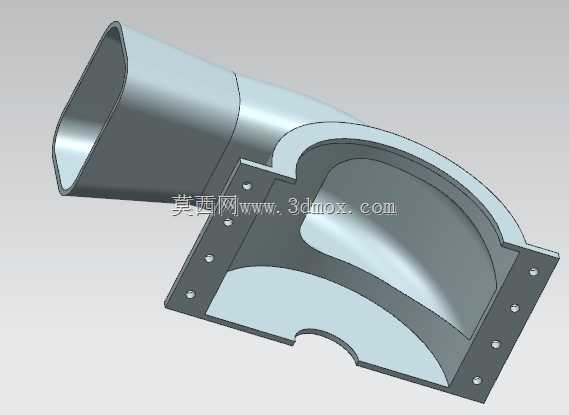

　　降低轴承长期高速运转的温升。风筒部分采用蜗壳式流道设计，流道截面顺着叶轮旋转方向逐步扩大，能将叶轮甩出的高速气流的动压逐步转化为静压，降低风筒内部的涡流损耗，提升送风效率。风筒的进风口采用收敛式方转圆过渡结构，能让进入叶轮的气流更均匀，避免进风紊流导致的叶轮振动与噪音升高，风筒底部的一体式安装底座预留了四个螺栓固定孔，安装时可以直接通过螺栓固定在设备机架或者混凝土基础上，不需要额外制作安装支架。设计过程中重点控制了电机轴与风筒叶轮的同轴度公差，电机输出轴与风筒端盖的配合位采用间隙配合加密封圈的结构，既避免了轴运转过程中的卡滞，也能防止风筒内的气流带着粉尘泄漏到电机侧。安装边界上，

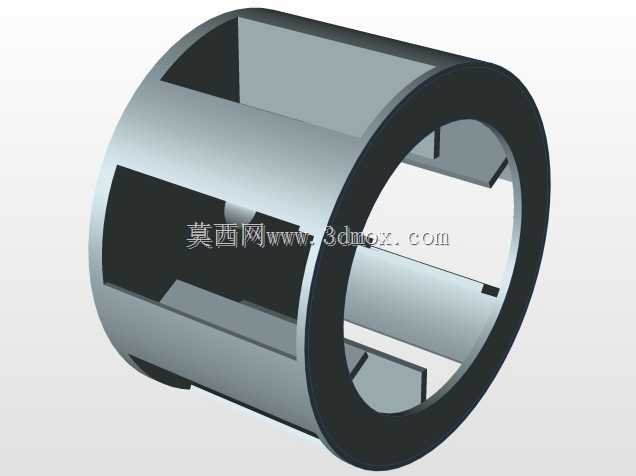

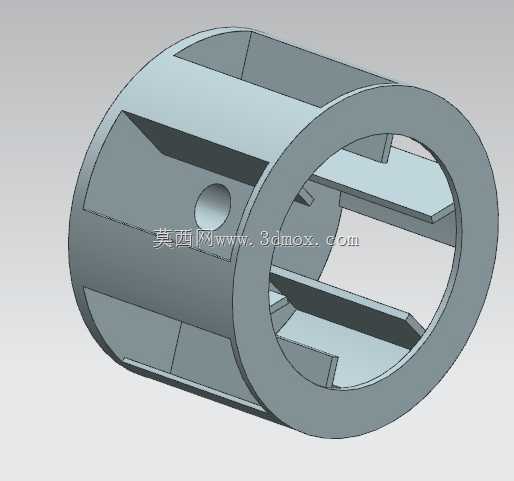

　　动力端与风筒端沿轴向的总长度适配多数小型设备的安装预留空间，风筒出风口的方形法兰尺寸匹配常规通风管道的快装接口，不需要额外制作变径接头就能直接对接管路。叶轮采用前弯式叶片结构，在相同转速下能获得更高的风压，适合需要一定送风压力的短距离送风场景，叶片与风筒内壁的间隙控制在合理范围，既避免了运转过程中叶片刮蹭壳体内壁，也尽可能减少间隙处的气流回流损失。整体结构没有冗余的外置部件，所有连接位都采用螺栓紧固的方式，日常拆解维护时只需要松开风筒与电机连接端的固定螺栓，就能直接抽出叶轮组件进行清灰或者轴承更换，不需要完全拆解整机，大幅降低了后期运维的操作难度。
