重载工业仓储模具存放货架结构设计

　　在重型机械加工、模具制造车间的仓储区域，模具类工件的存放一直是现场管理的核心痛点——单套注塑模、冲压模、铸造模的自重往往从数百公斤到数吨不等，普通轻型货架无法承载集中载荷，随意堆放在地面又会占用大量作业通道，同时增加模具磕碰损伤、吊装取件的安全风险，这类重载模具货架就是针对该场景开发的专用存储设施。从结构设计逻辑来看，该货架采用组装式立柱片结构，主立柱选用加厚闭口冷弯型钢轧制而成，立柱表面冲制连续可调的挂接孔位，可根据存放模具的实际高度灵活调整层板间距，无需焊接即可完成层高适配，既满足不同尺寸规格模具的存放需求，也方便后期根据仓储规划调整货架布局。横梁与立柱的连接采用带安全锁扣的挂接结构，挂齿嵌入立柱孔位后锁扣自动卡紧，避免叉车或吊装作业碰撞导致横梁脱落，每个连接节点的抗冲击、抗剪切性能都经过集中载荷校验，确保大重量模具放置时的结构稳定性。层板选用高强度花纹钢板焊接成型，表面做防滑处理，边缘设置向上的挡边，防止模具在放置或存取过程中从层板边缘滑落，层板下方加装加强筋结构，将单点位的集中载荷均匀分散到两侧横梁上，避免层板长期受重载出现变形下凹。

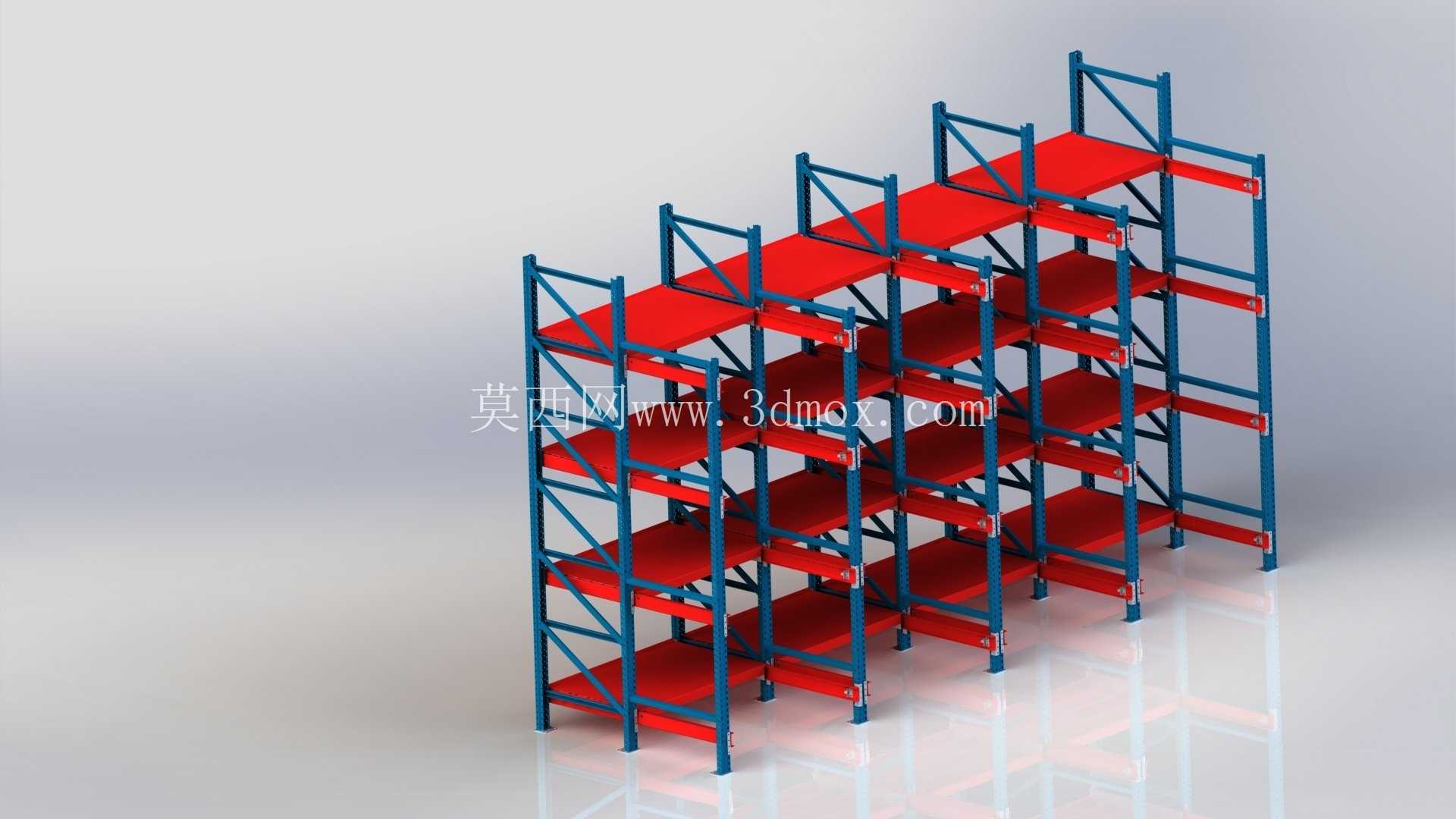

　　货架整体采用多列连续排布的布局形式，单组货架的宽度、深度、高度尺寸可根据车间的安装边界灵活调整，常规配置下的通道预留宽度满足手动液压叉车、小型堆高车的通行需求，顶层货架的高度设置在常规吊装设备的作业覆盖范围内，无需额外配置特殊吊装工具即可完成上层模具的存取作业。立柱底部配置可调式地脚，可根据车间地面的实际平整度调整货架水平度，地脚通过膨胀螺栓与混凝土地面固定，避免货架受侧向力出现倾覆风险，相邻货架组之间加装横向拉杆，提升多组货架拼接后的整体刚性，降低长期受载后的结构形变量。

　　从实际使用场景来看，这类货架主要用于存放各类生产用模具、重型工装夹具、大重量机械零部件，相比传统的地面堆放模式，可将仓储空间的垂直利用率提升3倍以上，同时实现模具的分类定点存放，作业人员可根据库位标识快速定位所需模具，大幅缩短找件、取件的辅助作业时间。设计过程中需要重点核算不同层位的额定承载能力，底层可设置为大吨位模具存放位，适当减小层间距提升结构稳定性，中上层用于存放重量相对较轻、使用频次较高的模具，兼顾存取效率与结构安全；货架表面采用静电喷塑处理，具备较好的耐磨、防锈性能，可适应机加工车间多油污、多粉尘的作业环境，长期使用不会出现表层脱落、锈蚀等问题。

　　在安装边界校验环节，需要提前确认车间地面的承重能力是否满足货架满载后的载荷要求，货架顶部与厂房照明、消防管线、行车作业下限的安全距离需符合仓储作业安全规范，货架两端设置防撞护角，避免叉车作业时直接撞击立柱导致结构变形。不同于通用轻型仓储货架，这类重载模具货架的所有受力构件都经过载荷校核，不存在薄壁构件偷减料的情况，每个节点的连接强度都预留足够的安全冗余，即使在满载状态下受轻微侧向碰撞，也不会出现整体失稳的情况，完全满足工业生产场景下重型工件的长期存储需求。
