倾斜支架式斯特林动力装置结构设计

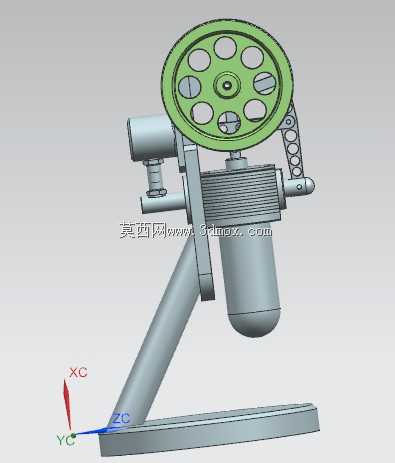

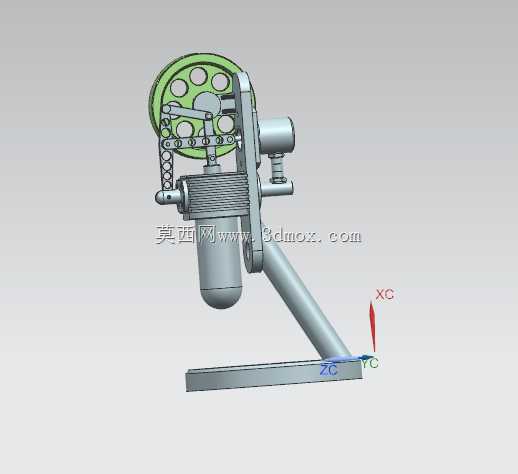

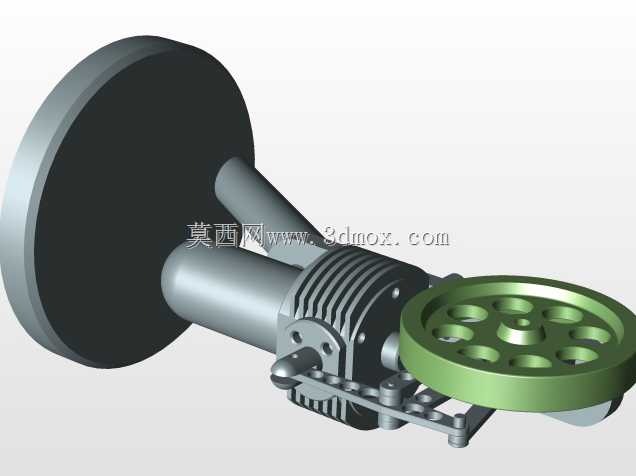

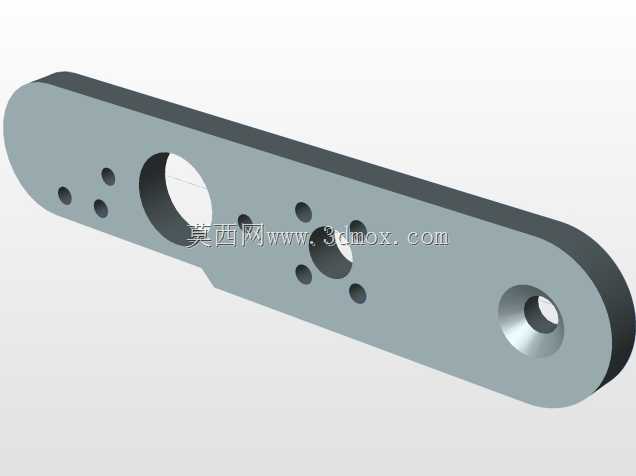

　　这款倾斜支架布局的斯特林动力装置，可应用于教学演示、小型余热回收场景、低功率动力输出实验等领域，作为外燃式热机的典型结构，它能依托外部热源加热实现热能到机械能的转换，无需依赖燃料在缸内爆燃做功，对热源类型的适配性更广，可适配太阳能集热、工业低品位余热、小型生物质燃烧供热等多种热源条件。从结构设计逻辑来看，整体采用单斜臂支撑的布局，将动力缸、置换缸、传动带轮组件整合在L型弯折的金属支架上，底部平直段作为安装基准面，预留了对应的安装孔位，可直接固定在实验台架或配套基座上，安装边界清晰，不会出现组件外凸超出支架投影范围的情况，整体占用的台架空间紧凑，适合桌面级实验场景布置。传动部分采用带轮与曲柄连杆组合的结构，

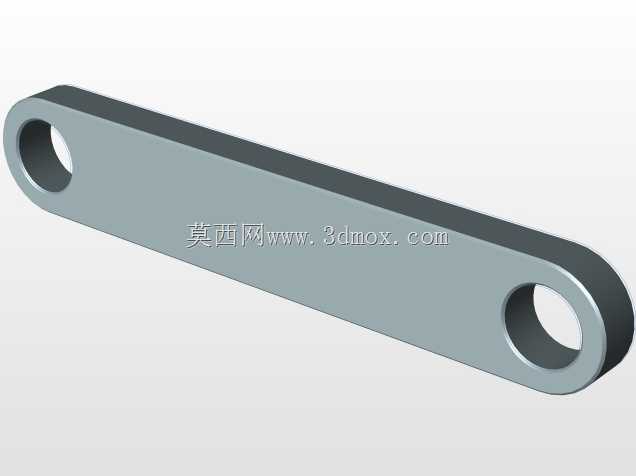

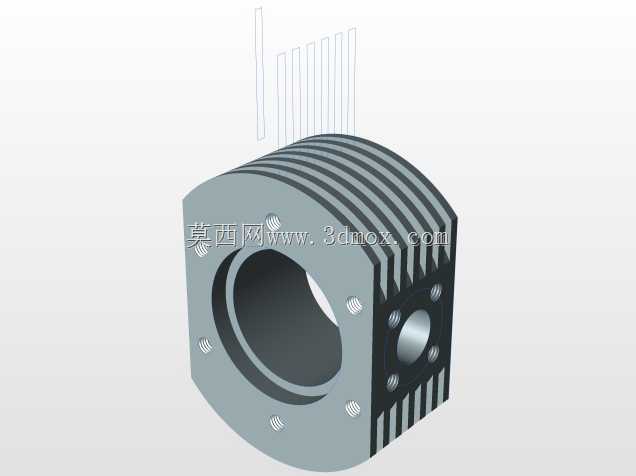

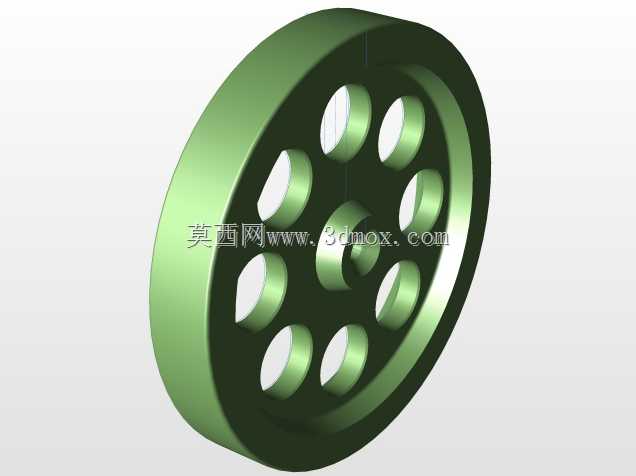

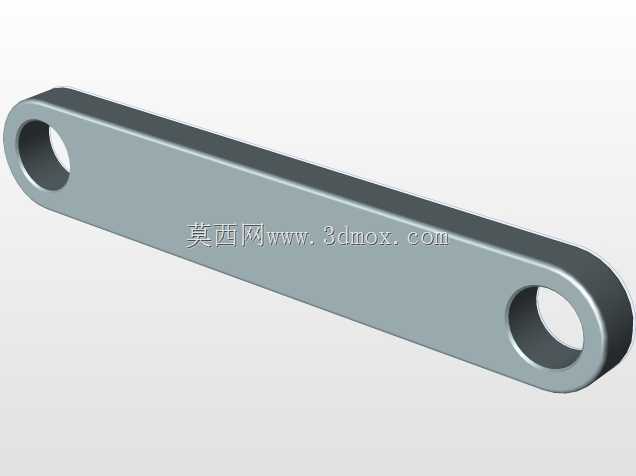

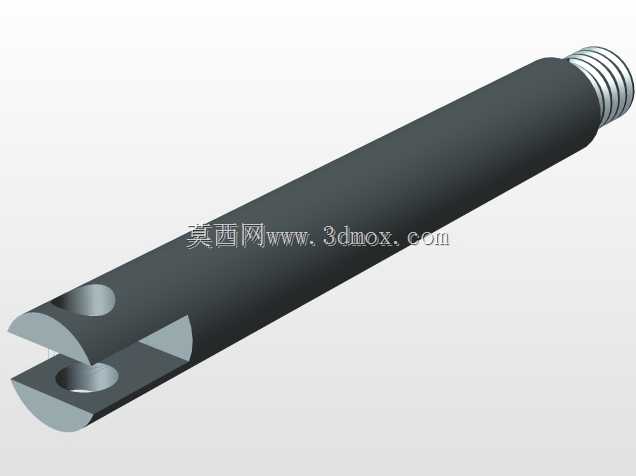

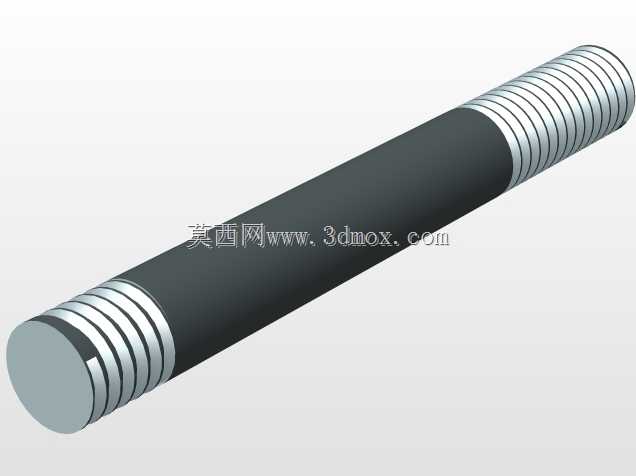

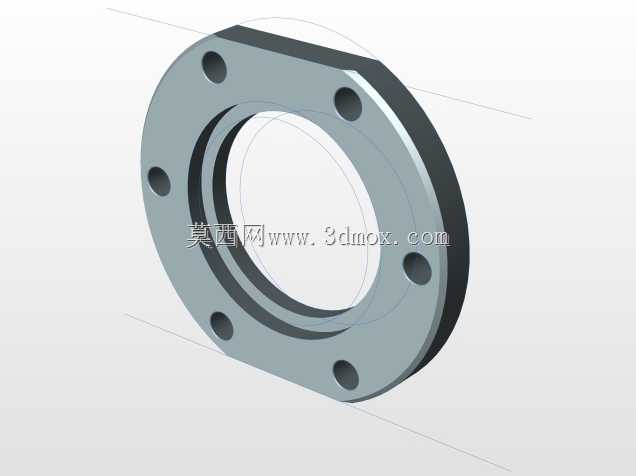

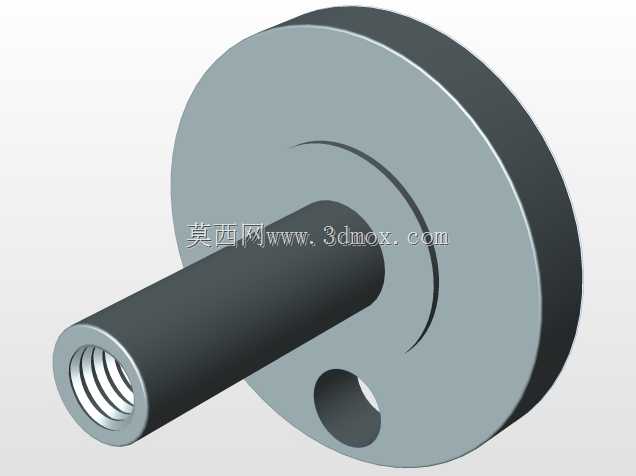

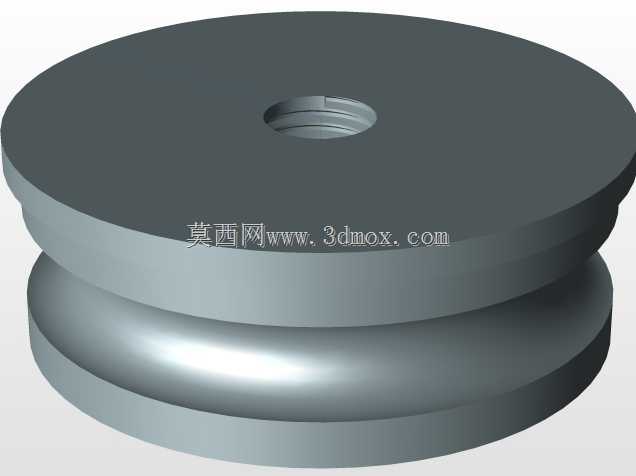

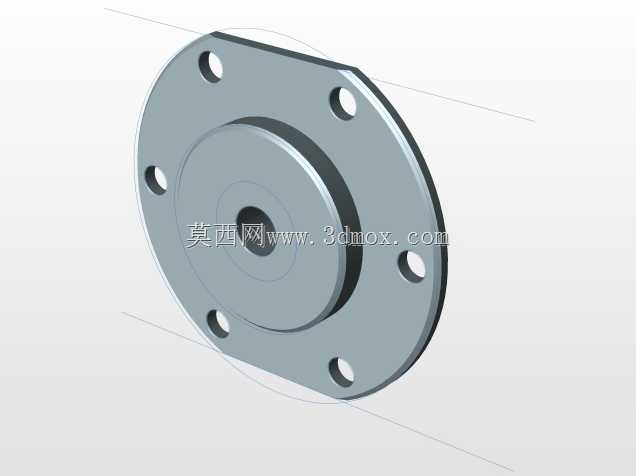

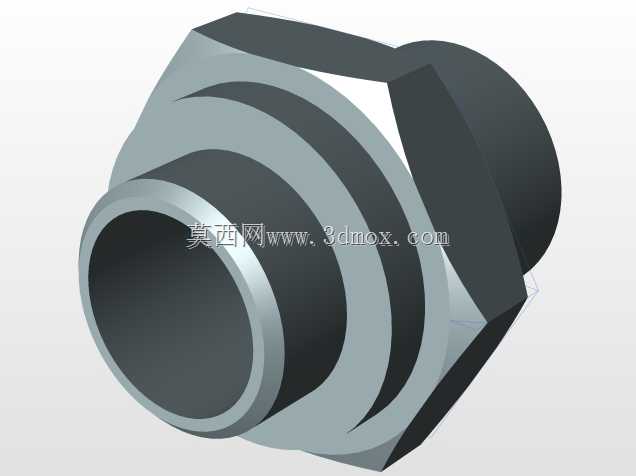

　　顶部大直径带轮兼具飞轮储能与动力输出的作用，轮盘上开设的多组减重孔在保证转动惯量满足运转需求的前提下，降低了整体自重，带轮通过连杆分别连接动力活塞与置换活塞，精准匹配两个活塞的运动相位差，保证热交换循环的时序准确。动力缸部分设置了散热鳍片结构，可在运转过程中快速导出冷端热量，维持缸内冷热端的温度差，保证循环做功的效率，置换缸与动力缸的管路连接采用刚性短接设计，减少工质流动的阻力损失。斜向布置的支撑臂将传动组件抬升至合适高度，既给下方的动力缸留出了足够的热源放置空间，也让整体结构的重心落在底部安装面的中心区域，运转时的振动幅度更小，无需额外加装厚重的减震基座即可稳定运行。在建模细节上，各运动副的配合间隙按照实际装配公差预留，

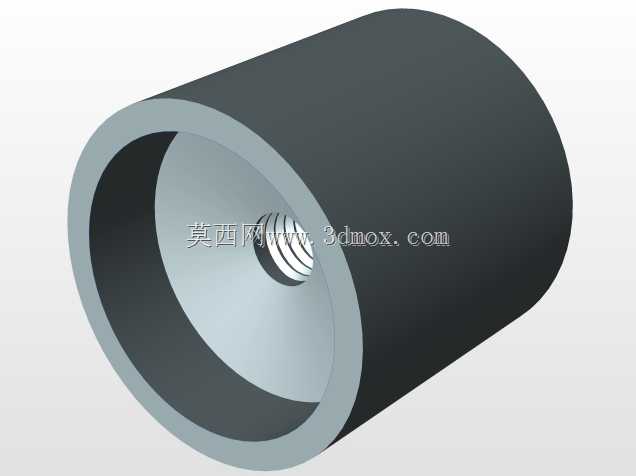

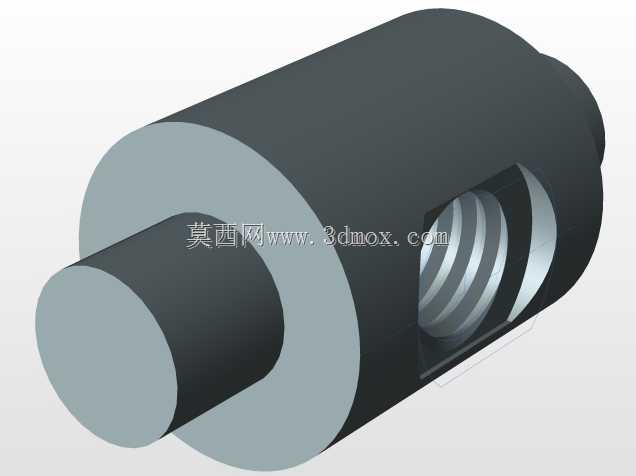

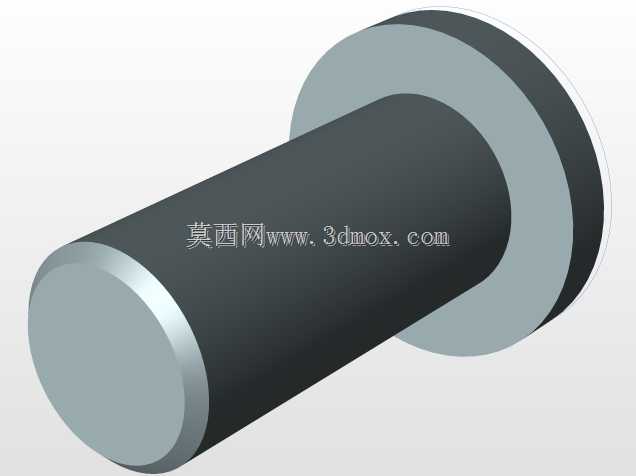

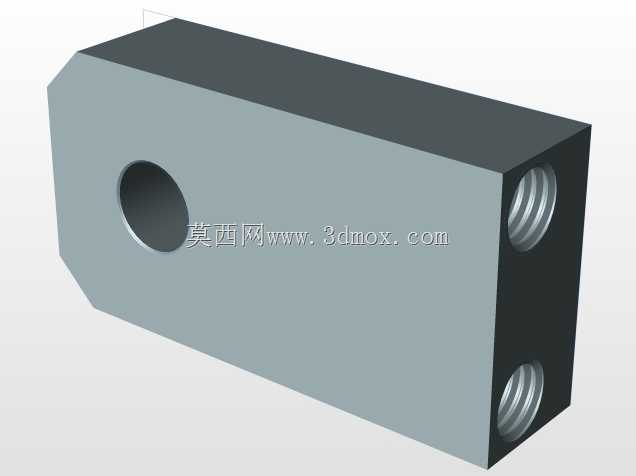

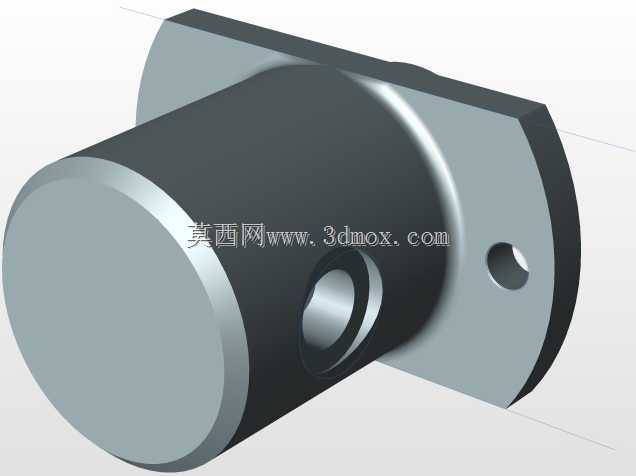

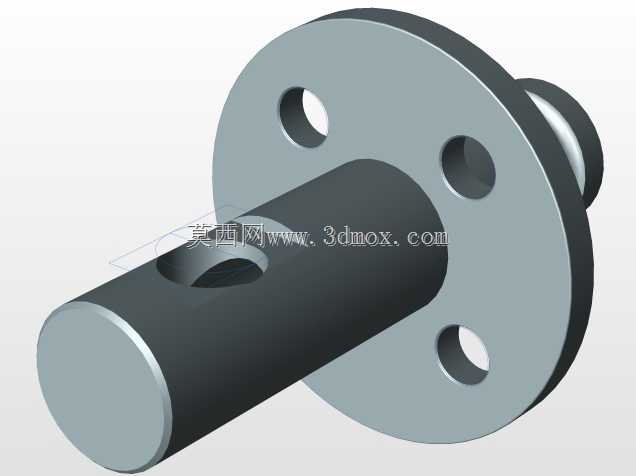

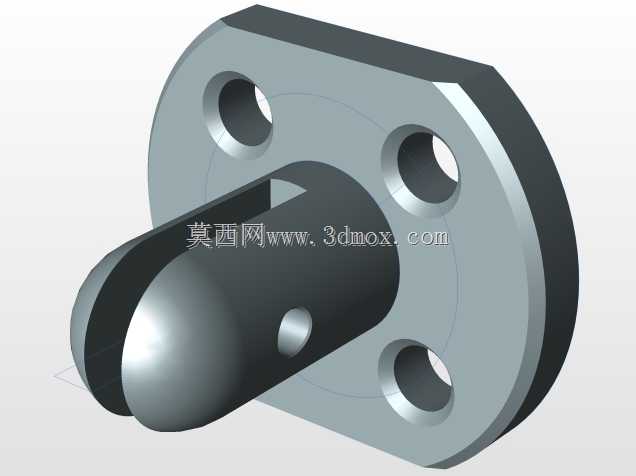

　　活塞与缸体的配合段、连杆铰接处、带轮转轴位置都做了对应的结构细化，可直接用于运动仿真验证，也能作为小型斯特林机实物制作的结构参考，对应不同的功率需求，还可通过调整缸径、活塞行程、带轮直径的参数来适配不同的输出转速与扭矩要求，适配不同的实际使用场景。
