剖视结构十字轴式万向传动连接组件

这款万向传动连接组件，是机械传动系统中用于实现变角度动力传递的核心部件，主要解决两根轴线不重合、存在空间夹角的轴系之间的扭矩传输需求，广泛应用在需要轴线位置动态偏移的传动场景中，比如工业设备的进给传动链路、农用作业机械的动力传输段、输送设备的转角动力接驳、改装特种车辆的传动系统等场景，能够在主动轴和从动轴存在角度偏差的工况下，持续稳定传递旋转扭矩，补偿安装误差、工作过程中产生的相对位移，避免轴系因刚性连接产生额外的弯曲应力，大幅提升整套传动系统的运行可靠性与使用寿命。

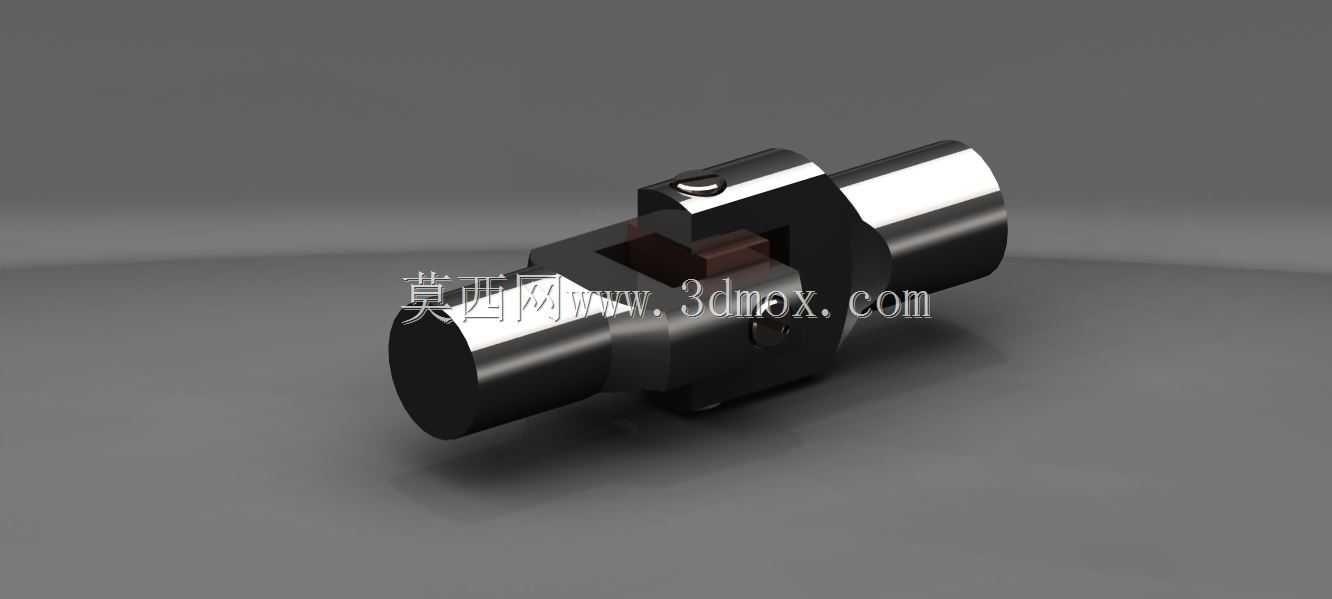

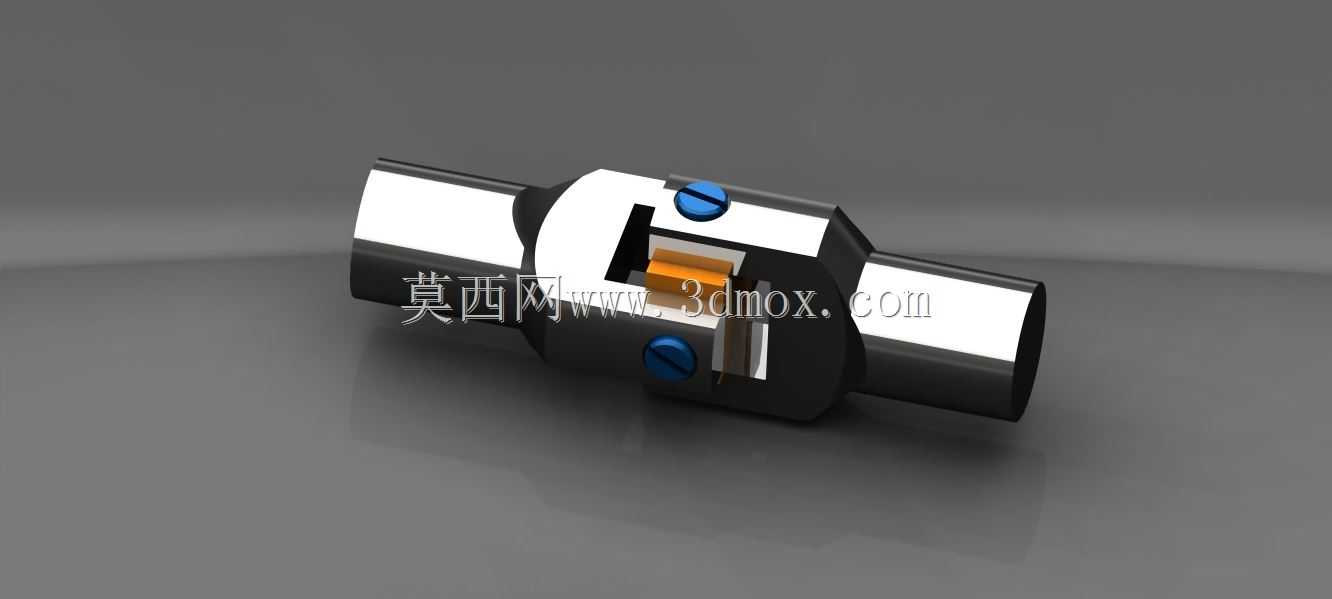

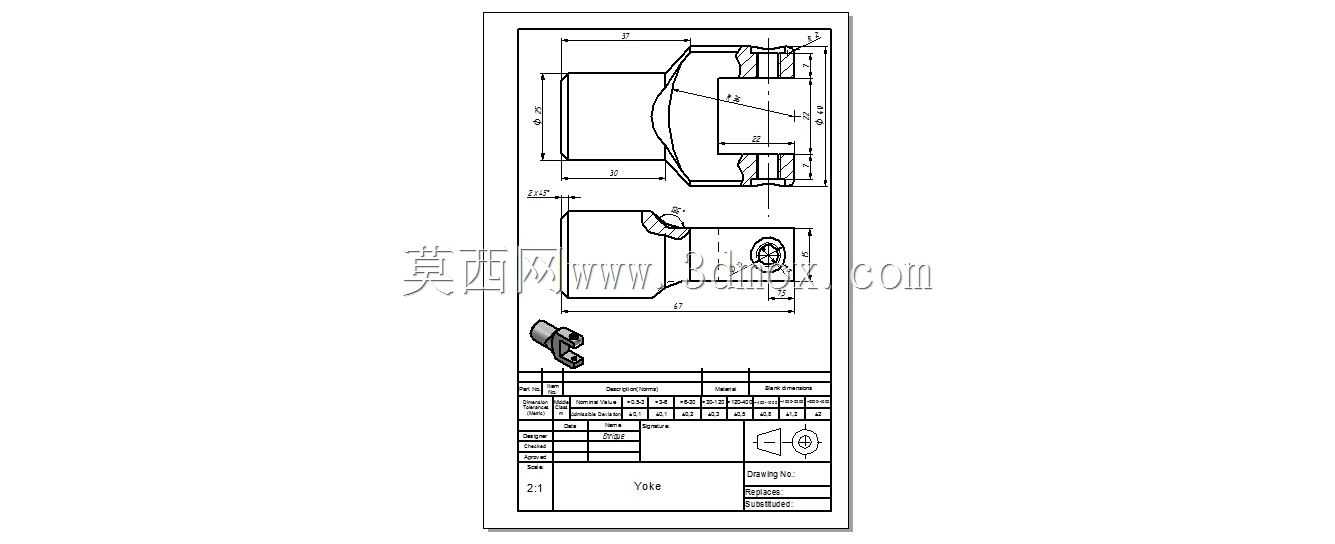

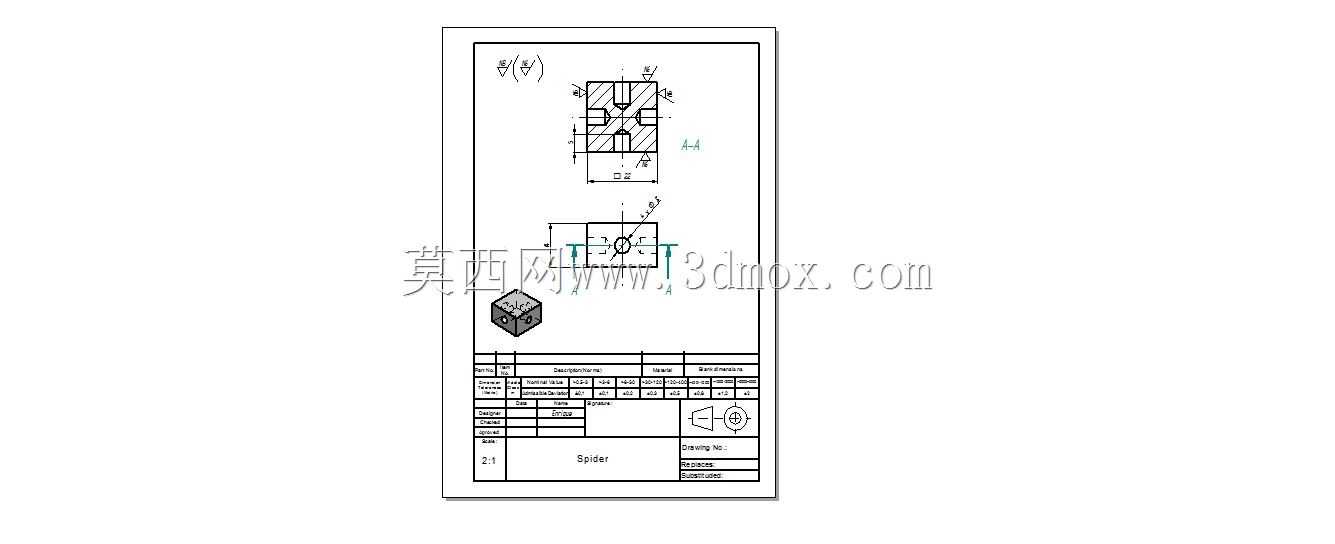

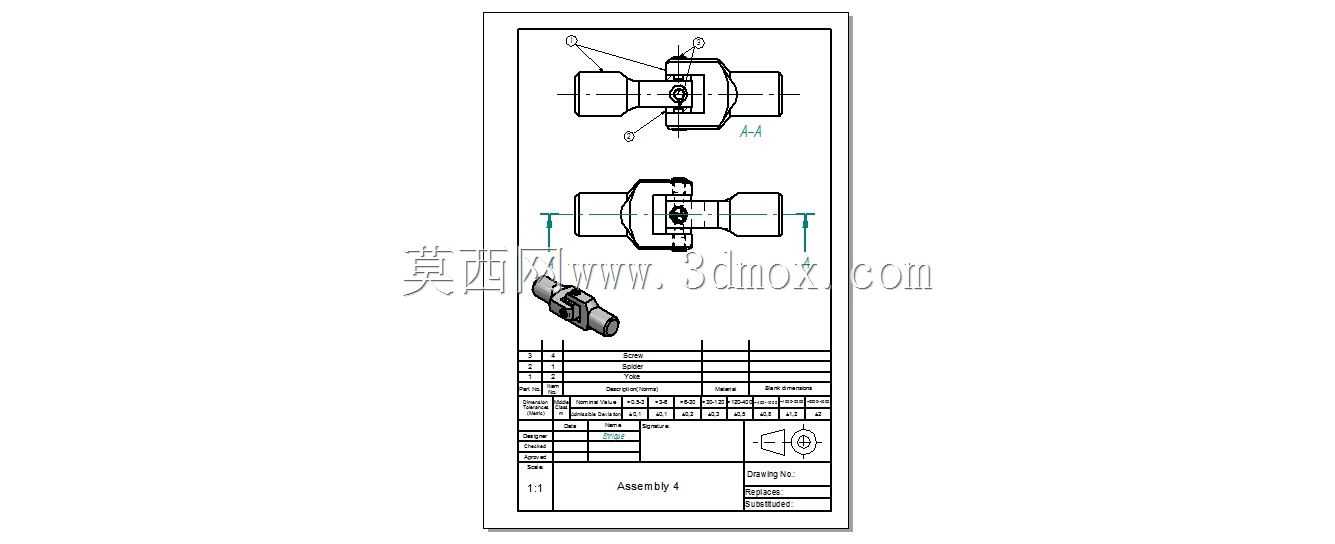

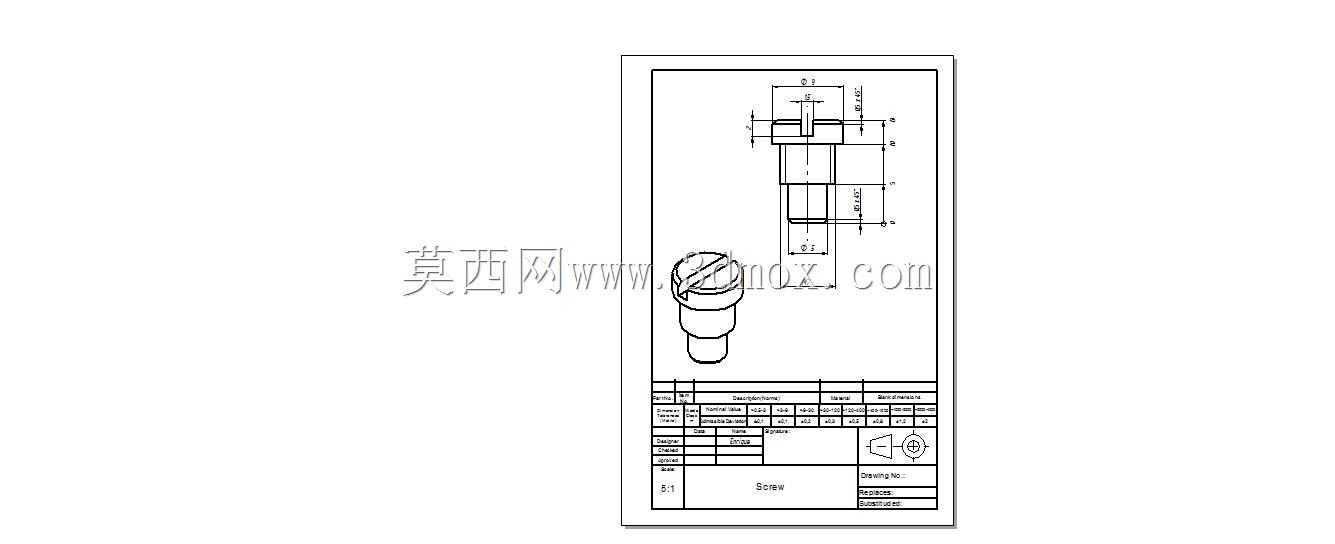

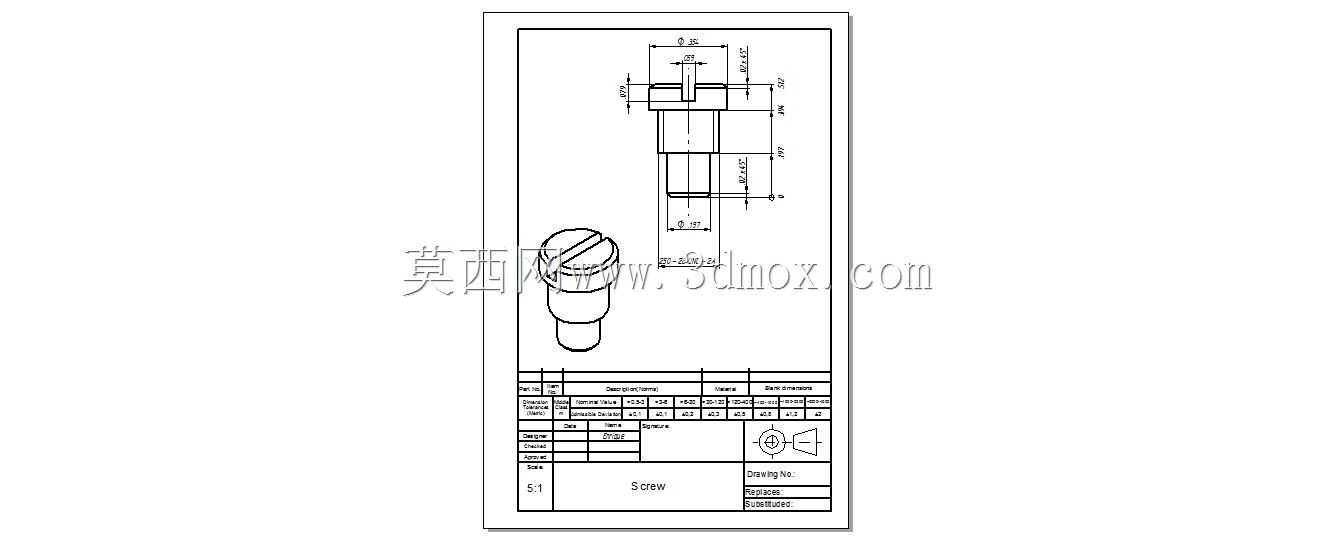

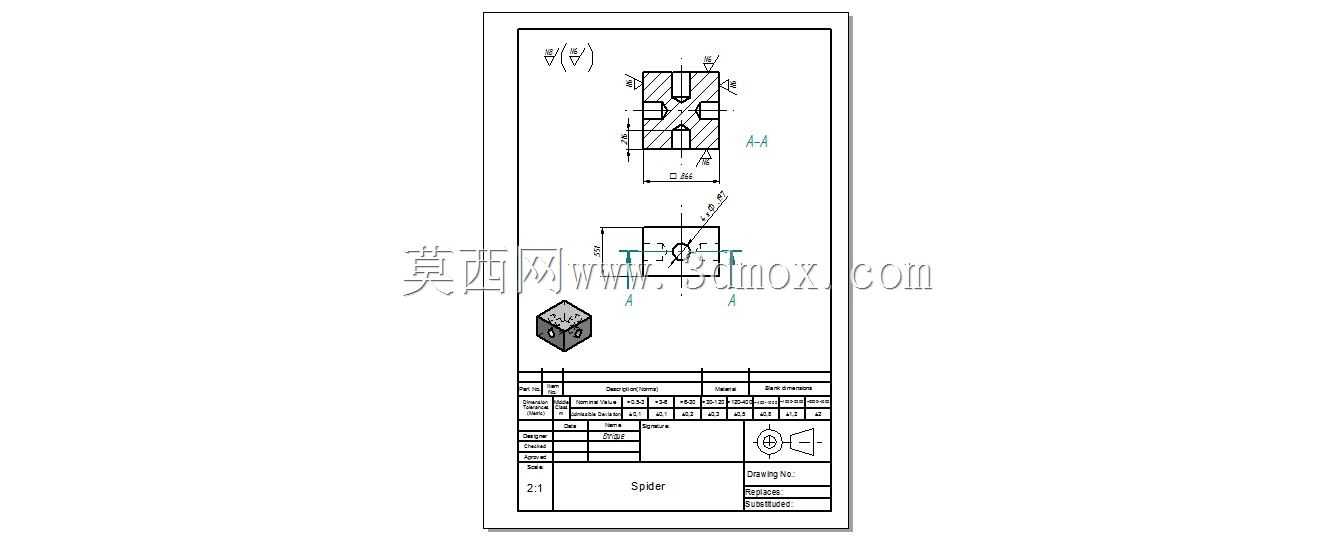

从功能特性来看，该组件采用十字轴式核心传动结构，通过十字销轴将两端的传动叉体铰接相连，可实现两轴之间最大数十度的夹角偏转，传动过程中扭矩传递均匀，传动效率高，角向补偿能力强，相比刚性联轴器可适配更复杂的安装空间与动态工作偏移场景。模型采用剖视展示结构，清晰呈现了内部的十字传动销、定位紧固螺钉、轴套配合面的细节，能直观看到各部件的装配关系与配合公差设计：两端的轴头采用标准圆柱轴伸结构，可适配常规的联轴器、带轮、齿轮等传动连接件的安装孔径，叉体部分做了加厚结构处理，可承受较大的冲击载荷与交变扭矩，紧固螺钉用于锁定十字销轴的轴向位置，防止工作过程中销轴脱出造成传动失效，配合面的精度设计可减少传动间隙，降低换向传动时的冲击噪音。

在设计思路上，这款组件优先考虑了传动可靠性与装配便捷性，整体结构紧凑，外形轮廓规整，没有多余的突出结构，安装边界清晰，两端轴伸的同轴度在偏转中位时可达到较高精度，安装时只需将两端轴头分别与主动、从动轴系固定，即可完成装配，不需要复杂的对中调整，可大幅降低现场安装的调试难度。结构上预留了润滑维护的空间，可定期对十字铰接位置补充润滑脂，减少铰接面的磨损，延长部件的更换周期。在尺寸设计上，整体径向尺寸控制合理，可适配狭小空间内的传动安装需求，轴向长度可根据实际传动间距做适配调整，铰接部位的转动阻尼设计均匀，偏转过程无卡滞，可在高速旋转工况下保持平稳的传动状态，不会因角度偏转产生明显的传动抖动，适配中低速到中高速的各类传动工况，满足不同工业场景下的变角度动力传递需求。
