简易结构玩具车SolidWorks实体建模作品

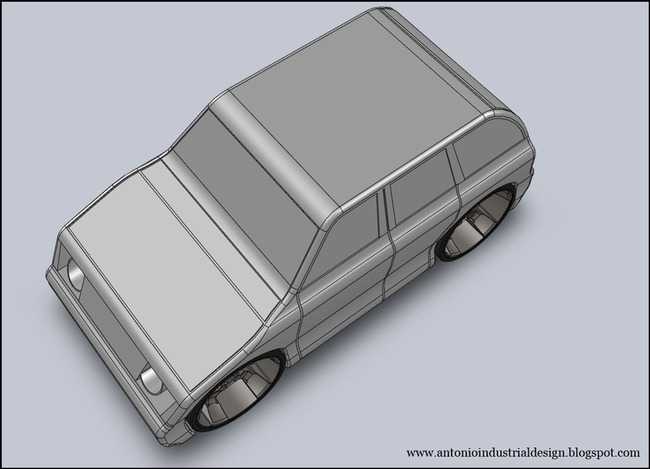

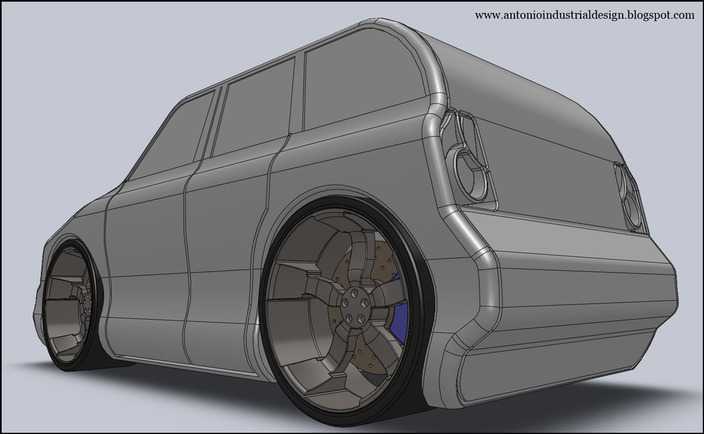

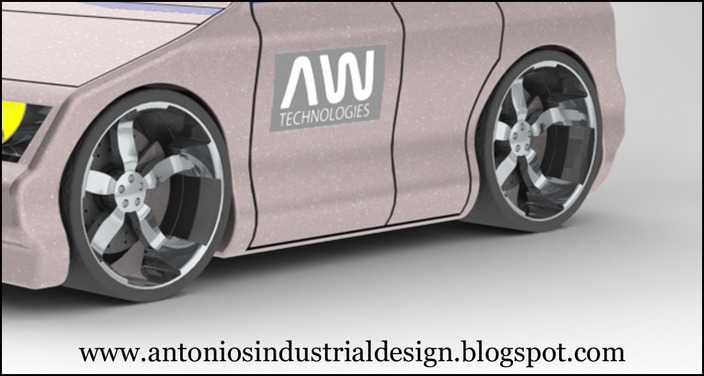

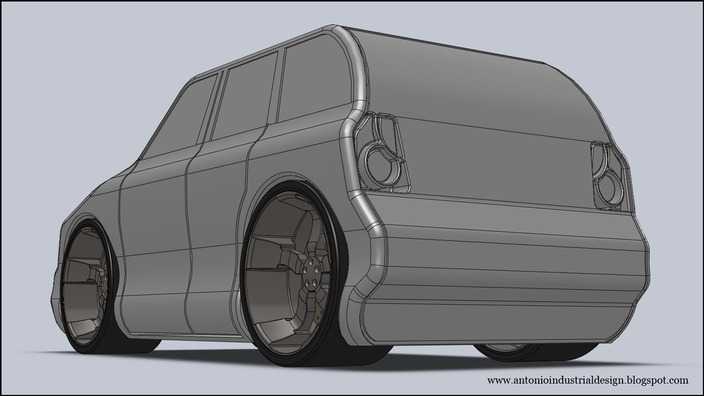

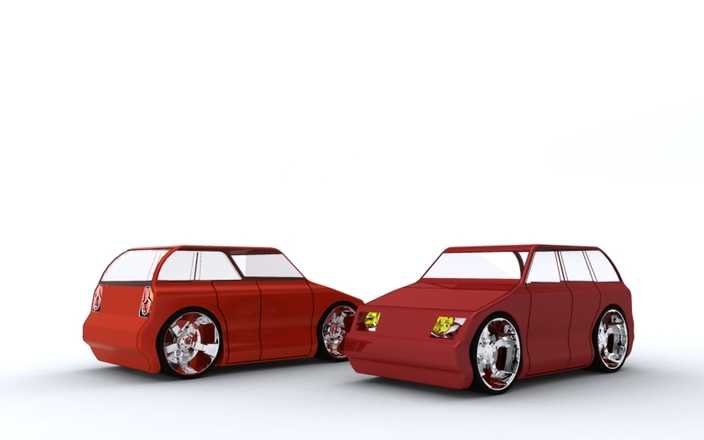

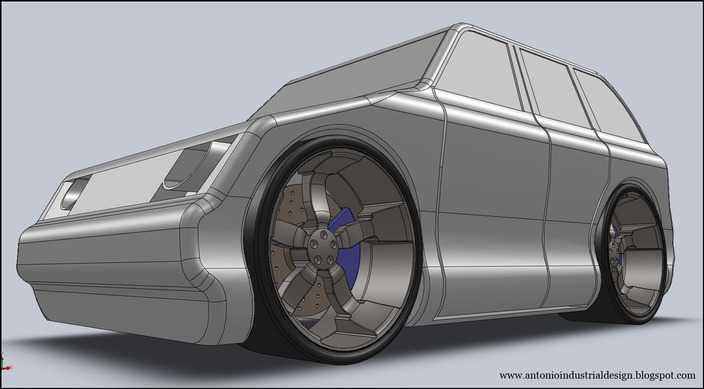

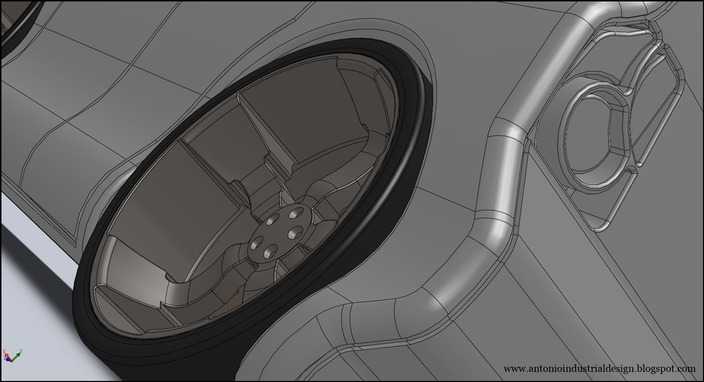

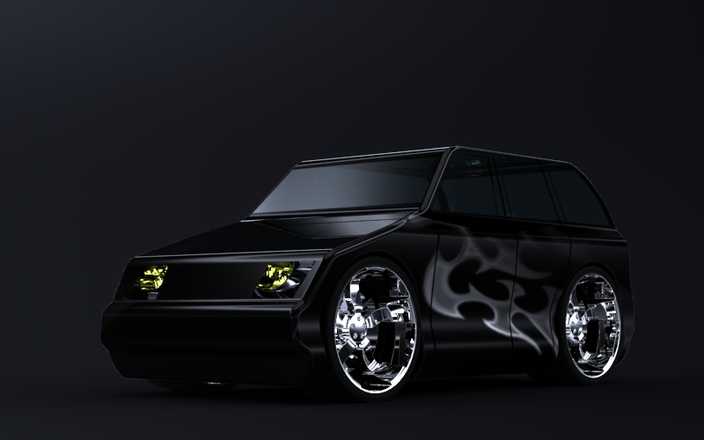

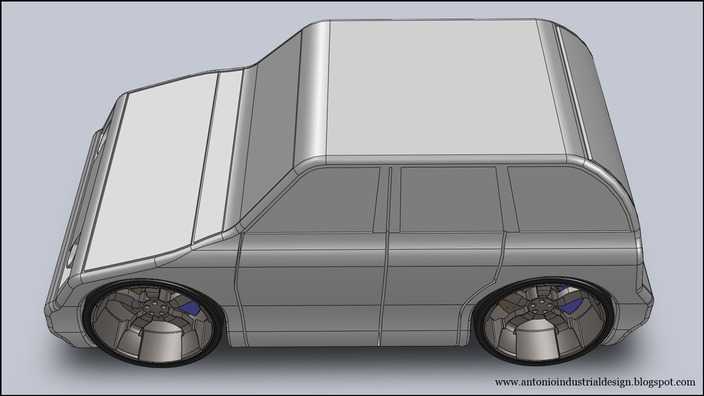

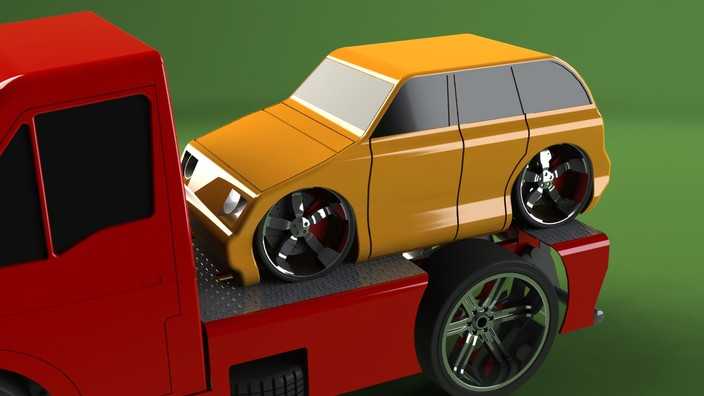

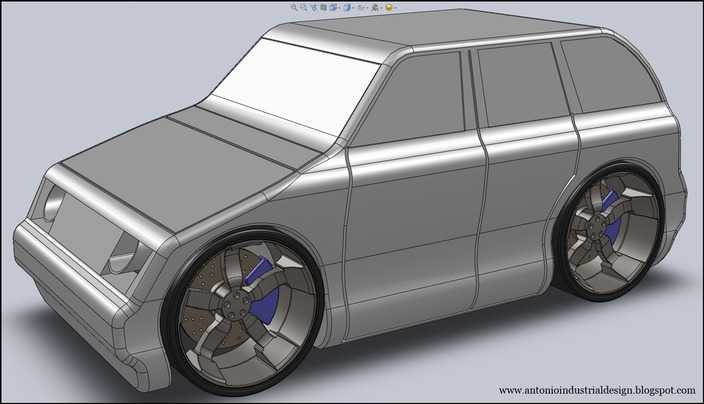

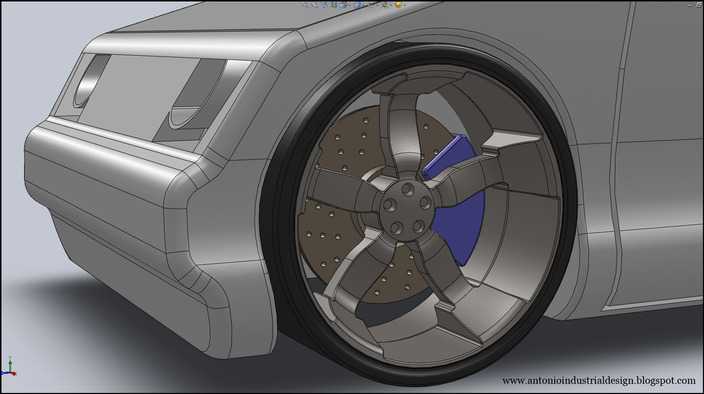

本作品为面向入门建模学习者打造的简易玩具车实体建模案例，整体建模流程遵循从基础轮廓到细节深化的正向设计逻辑，全程采用实体建模逻辑完成，无需复杂的曲面高阶操作，适配三维建模初学者的练习需求。建模初始阶段首先确定玩具车的整体比例框架，以轮组位置为核心定位基准，先绘制车轮的旋转截面草图，通过凸台旋转命令生成轮胎与轮毂的基础实体，针对轮毂表面的装饰凹孔，采用圆周阵列命令完成均匀排布，保证轮组结构的对称规整性。车身部分采用多段草图逐步叠加的建模方式，先绘制车身侧视轮廓的主草图，通过拉伸命令生成车身基础实体，再针对车身侧面的弧形过渡区域，采用圆角命令完成不同实体面之间的顺滑衔接，避免生硬的直角转折，还原玩具车圆润亲和的外观特质。针对车身与轮组衔接的轮拱区域，通过等距实体命令生成轮拱的偏移轮廓，再采用拉伸切除命令修整出适配车轮的弧形凹陷结构，保证轮组安装位置的贴合度。车身侧面的管状装饰结构，采用扫描命令完成，先绘制管状结构的三维路径草图，再绘制圆形截面轮廓沿路径扫描生成实体，通过布尔合并命令将管状结构与车身主体整合为单一实体，避免装配体模式下的配合冗余。建模过程中所有草图均添加完全定义的几何约束与尺寸标注，保证模型修改时的参数化联动特性，学习者可通过调整轮径、车身长度、圆角半径等关键参数，快速生成不同尺寸比例的玩具车变体。材质与渲染阶段，轮胎部分采用哑光黑色橡胶材质，调整材质的粗糙度参数模拟橡胶表面的微磨砂质感，轮毂部分采用亮面硬质塑料材质，添加轻微的反射效果模拟注塑玩具的表面光泽，车身主体采用饱和度适中的彩色塑料材质，通过环境光遮蔽效果强化车身不同结构之间的层次感，渲染输出时采用线框叠加实体的显示模式，可清晰展示模型内部的结构边线与建模逻辑，方便学习者对照理解每一步建模操作对应的结构生成效果。整个建模过程未使用复杂的第三方插件，所有命令均为三维建模软件的基础常用功能，通过拆分建模步骤的方式降低学习门槛，帮助初学者理解实体建模从二维草图到三维实体的转化逻辑，掌握基础特征命令、阵列命令、扫描命令、圆角命令的实际应用技巧，理解玩具类产品建模中比例控制、过渡处理、细节简化的设计思路，避免过度追求复杂细节而忽略建模效率与结构合理性的问题。
