五方式接线重低音音箱接线端子杯结构设计

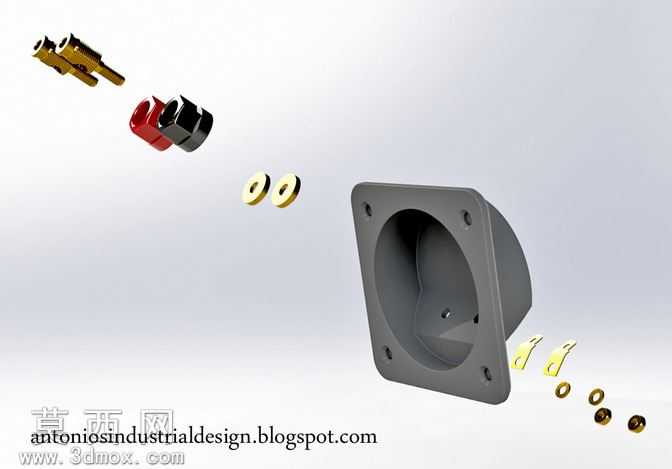

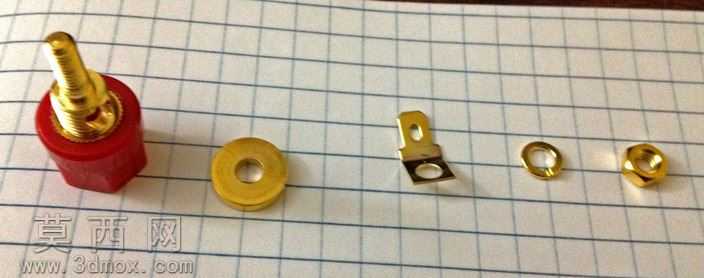

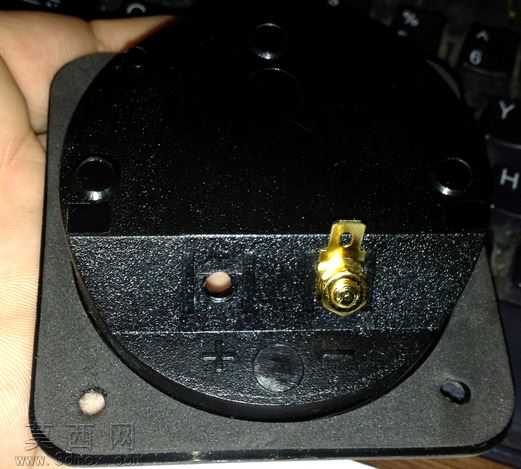

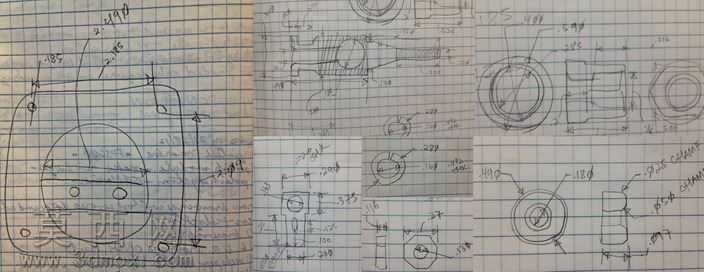

本作品为适配重低音扬声器打造的多规格音频互连接线端子杯，整体采用三维参数化建模完成全结构设计，完整还原了端子座、接线夹、固定垫片、密封垫圈、锁紧弹片等全部配套零部件，所有部件的装配公差、配合间隙均经过严谨的结构校验，可直接用于生产开模参考。建模过程中首先完成方形法兰安装基座的主体构建，针对法兰盘上的四个安装固定孔做了沉头结构设计，保证安装后螺丝端面与法兰面齐平，不会突出影响箱体贴合度；基座内部的接线腔体做了导向斜面设计，方便不同线径的音频线缆顺利穿入，同时腔体内部预留了密封胶圈的安装卡槽，可实现接线部位与音箱箱体内部的高负载密封，避免音箱工作时的气流泄漏影响重低音回放效果。配套的红黑标识接线夹采用插拔式锁紧结构设计，分别对应正负极接线需求，可兼容香蕉插、裸线压接、Y型端子等五种不同规格的音频线缆连接方式，接线夹的接触部位做了弧形咬合齿结构，既可以保证线缆连接后的接触稳定性，降低音频信号传输损耗，也能避免长期使用后出现线缆松脱的问题。渲染阶段针对不同部件赋予了对应材质：法兰基座采用哑光黑色阻燃工程塑料材质，调整材质的粗糙度参数还原工程塑料的磨砂质感；接线夹的金属接触片赋予抛光铜合金材质，添加轻微的反射效果还原金属导电部件的光泽感；密封垫圈采用黑色橡胶材质，调整材质的软质光影属性还原橡胶的弹性质感；固定垫片采用镀镍金属材质，还原金属垫片的哑光金属质感。整体设计围绕音箱接线的实用性需求展开，既兼顾了多规格线缆的兼容连接能力，也通过多重密封结构保证了重低音音箱工作时的腔体气密性，所有零部件均做了可拆分组装的结构设计，既可以单独导出单个零件用于加工生产，也可以完成整体装配后用于产品展示，模型默认配置中包含完整的装配分解视图，可清晰展示每个部件的装配位置与配合关系，方便使用者快速理解产品结构与组装逻辑。
