谷物磨粉酿造用对辊研磨硬件结构

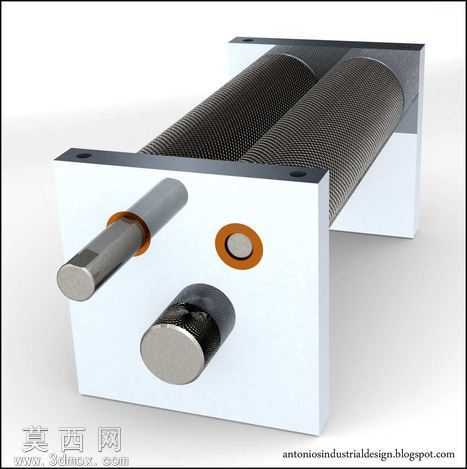

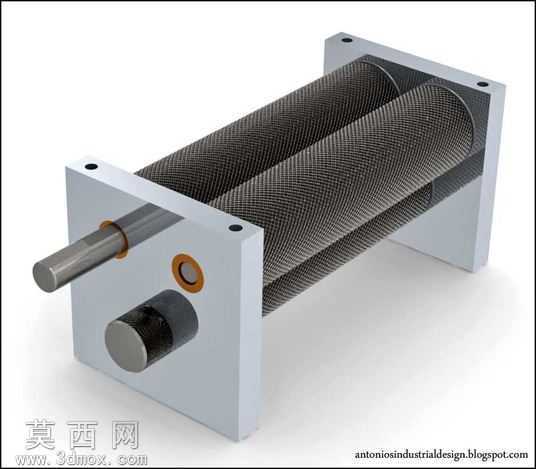

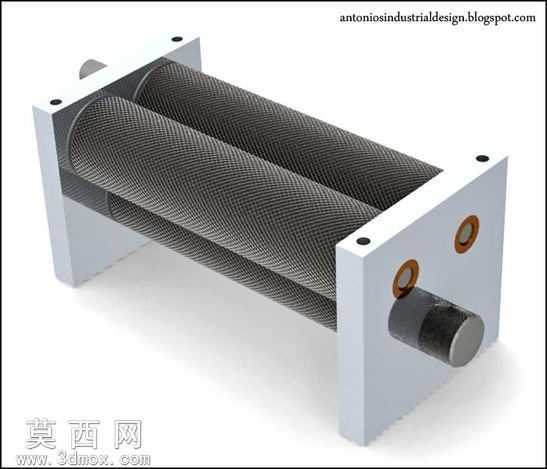

该三维模型采用SolidWorks完成参数化建模，整体为双辊式谷物研磨硬件结构，建模过程严格遵循机械加工的公差配合要求，对各部件的装配关系进行了完整约束，确保结构运动逻辑符合实际使用需求。模型主体包含两块对称的立式安装端板、两根平行排布的研磨辊以及配套的轴端定位构件，端板采用长方体切角结构设计，表面预留了安装定位孔与辊轴穿装孔，孔位同轴度经过精准校准，保证两根研磨辊安装后保持平行，间隙均匀一致。研磨辊表面采用滚花网纹结构建模，还原了实际磨辊的粗糙咬合面，该结构能够在谷物通过辊隙时，通过辊面的摩擦力带动谷物进入挤压研磨区域，实现麦芽等谷物的均匀破碎，避免过度研磨导致的谷壳粉碎影响酿造过滤效果。材质渲染阶段，端板与轴套部分采用哑光银白金属材质，模拟铝合金或不锈钢机加工后的表面质感，还原金属构件的细微磨砂反光效果；研磨辊部分采用深灰色金属材质，搭配网纹凹凸纹理，突出辊面的粗糙触感；轴端的密封衬套采用铜质金属材质，通过暖色调金属质感区分不同功能构件，提升模型的辨识度。结构设计上，该构件采用对称式布局，两根研磨辊平行架设在两端板之间，轴端设置定位衬套保证辊体转动时的同轴度，端板外侧预留的安装孔可将整体结构固定在酿造设备的机架上，辊体一端延伸出的轴段可连接驱动机构，带动两根辊体相对转动，实现谷物的连续喂入与研磨。设计思路围绕小型啤酒酿造场景的磨粉需求展开，优化了辊隙的可调空间与辊面的咬合角度，既保证谷物的破碎效率，又能控制破碎粒度，适配家酿或小型商酿场景的麦芽处理需求，整体结构紧凑，装配逻辑清晰，无冗余构件，所有部件均可对应实际机加工工艺完成生产制造，模型的装配约束完整，可直接用于结构验证、装配演示与加工参考。
