机加工用前置式螺杆夹紧卡钳结构

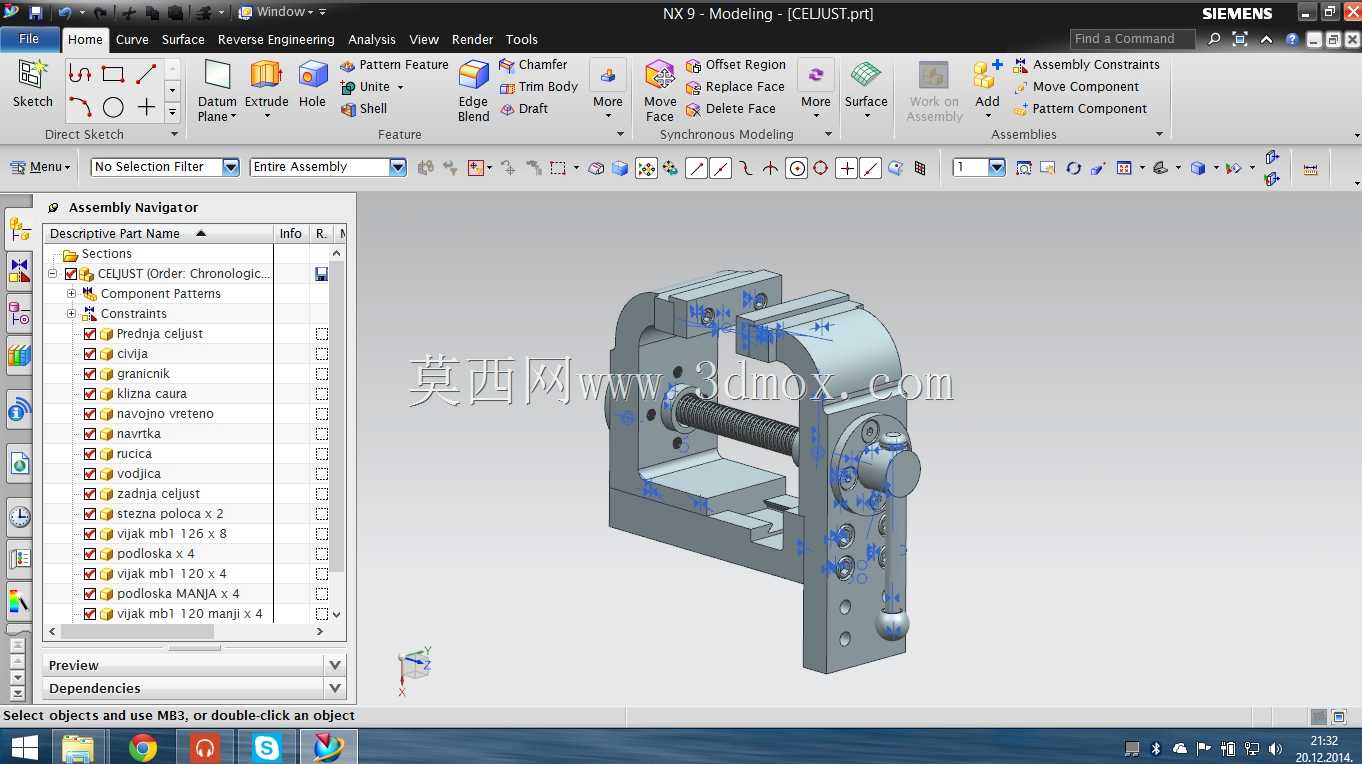

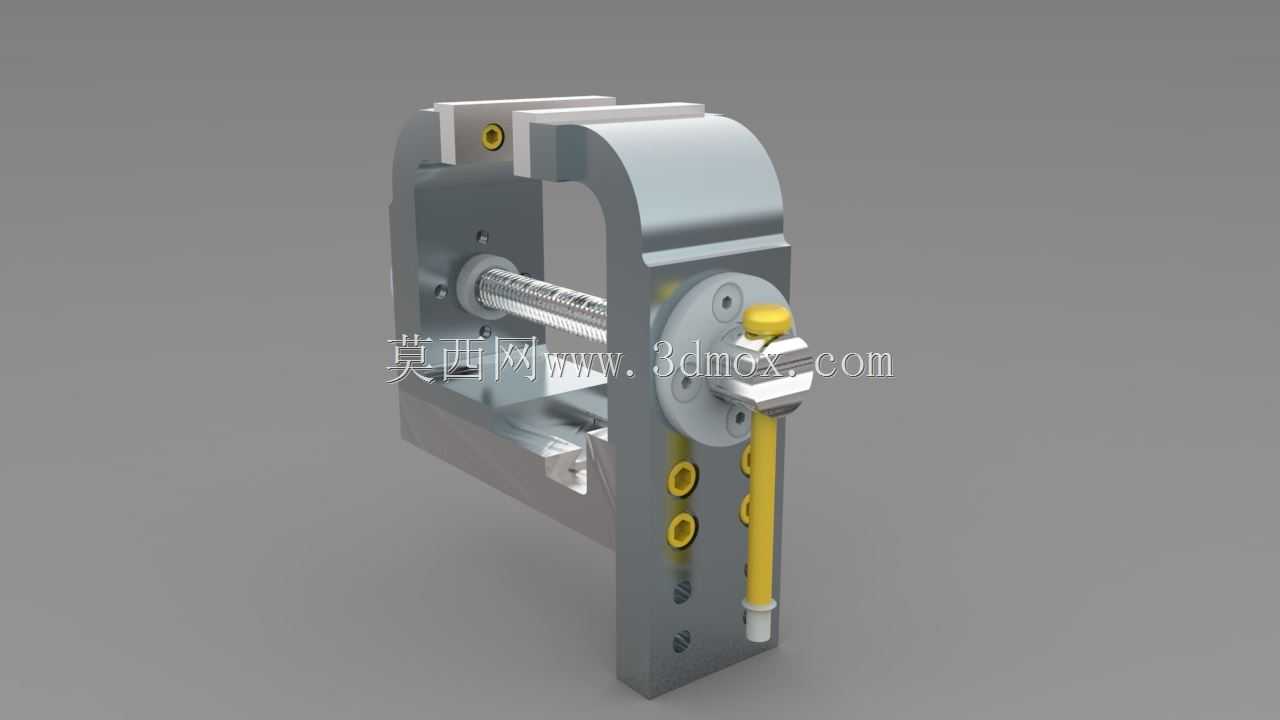

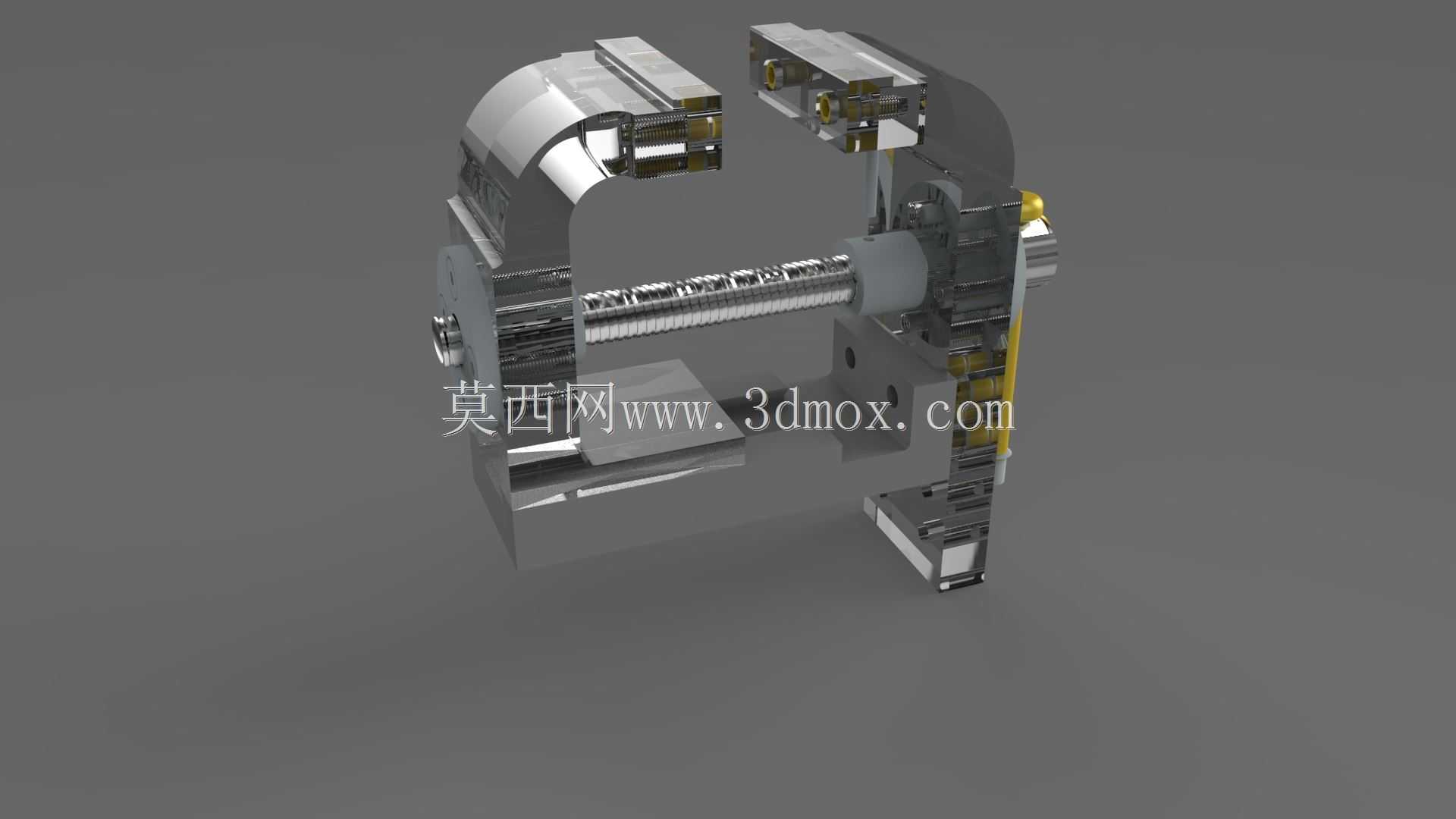

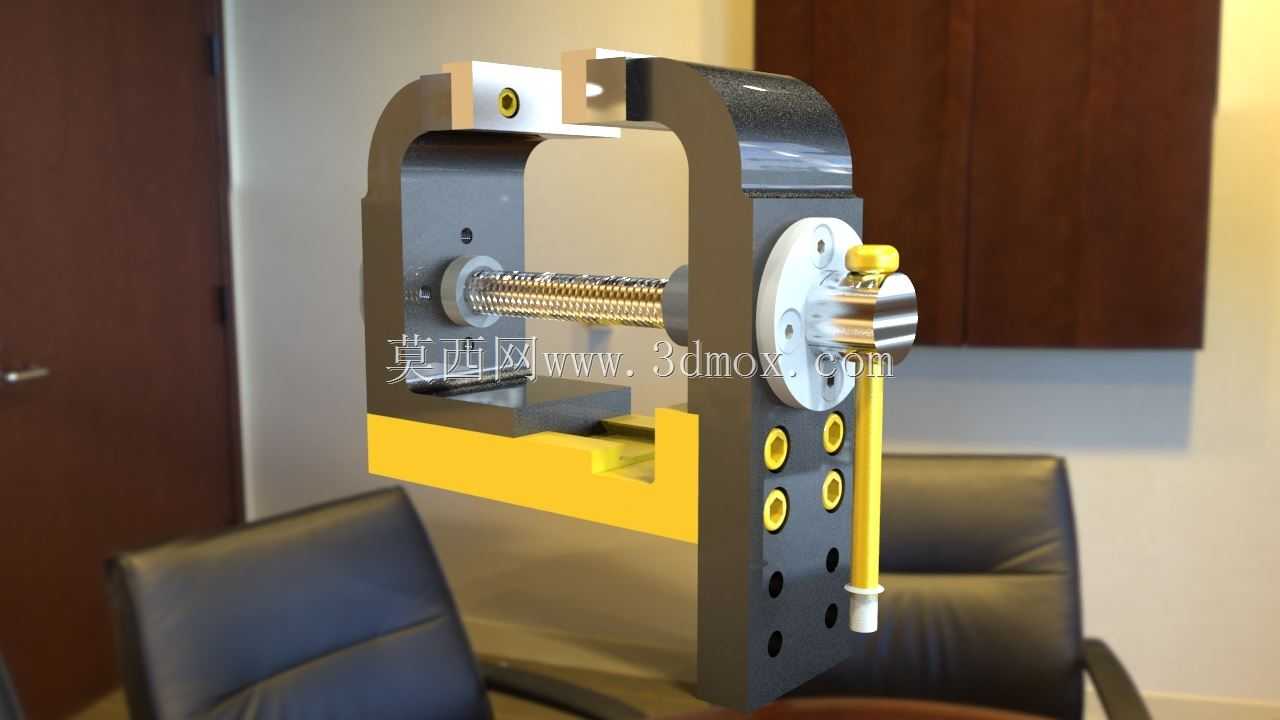

这款前置式卡钳主要应用于机械加工车间的工件装夹环节，可适配铣床、磨床、钻床等常规机加工设备的工位装夹需求，也可在小型装配工位中作为辅助夹持工具使用，用来固定形状规则的块状、轴类待加工或待装配零件，避免加工过程中工件出现位移、振动，保障加工精度与装配对位准确性。从实际用途来看，该卡钳属于手动式夹持工装，通过人力操作手柄即可完成工件的夹紧与松脱动作，无需外接气源、电源等动力源，适合无动力配套的零散工位、维修现场以及小批量定制加工场景使用，整体结构紧凑，可直接固定在机床工作台面或者专用工装架上，安装适配性较强。在功能特性上，该卡钳采用螺杆传动的夹紧结构，传动过程平稳，夹紧力可通过手柄转动幅度灵活调节，既能够夹持硬度较低的有色金属工件避免夹伤表面，也可以提供足够的夹紧力固定钢制零件承受大切削量加工的载荷；卡钳的C型架体采用整体式结构设计，刚性充足，夹紧过程中架体形变量小，能够保障夹持位置的精度稳定性；前端的夹持接触面做了平整处理，部分位置预留了安装软钳口的螺孔，可根据加工需求更换铜质、尼龙等材质的软钳口，适配不同材质工件的夹持防护需求；侧面设置的多组接口可拓展安装定位挡块、行程触头等配件，满足不同工件的快速定位装夹需求。从设计思路来看，该结构优先考虑了手动操作的便捷性，操作手柄设置在卡钳侧方，操作人员站在工位旁即可单手完成夹紧操作，无需探身调整；螺杆传动副做了润滑预留设计，日常维护时可直接在预留注油点加注润滑脂，降低传动磨损，延长工装使用寿命；架体上的减重孔设计在不影响整体刚性的前提下降低了卡钳自重，方便操作人员根据工位需求灵活挪动安装位置。在外形尺寸与安装边界上，该卡钳整体为C型开口结构，开口深度与夹持行程可覆盖常规小型机加工零件的夹持尺寸范围，底部预留了标准的T型槽安装螺栓孔位，可直接匹配通用机床工作台的T型槽间距，无需额外制作过渡安装板；整体外轮廓无突出尖锐结构，安装后不会与机床主轴、刀具走刀路径产生干涉，适配多数常规机加工设备的工位安装空间要求，在小型加工场景下能够替代部分大型台钳完成夹持作业，减少工位工装的投入成本。
