桌面级多功能迷你台锯结构设计方案

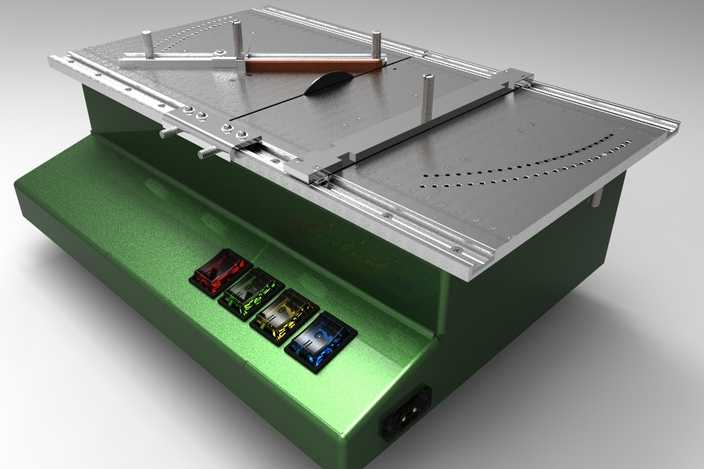

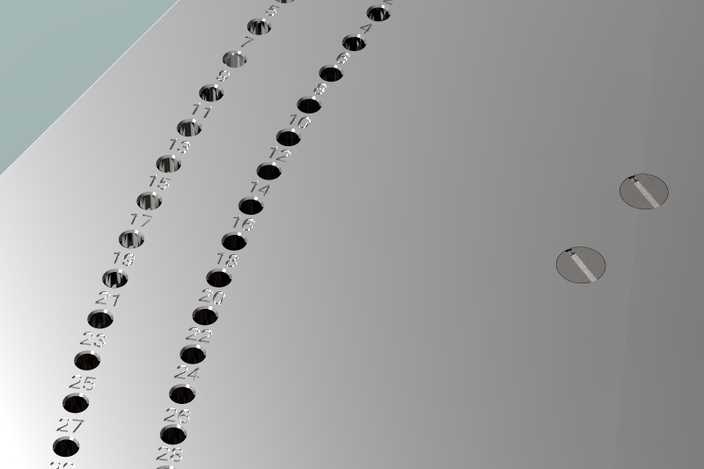

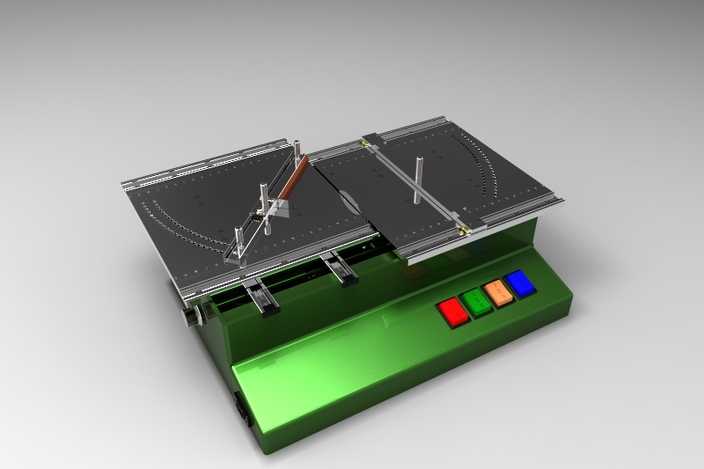

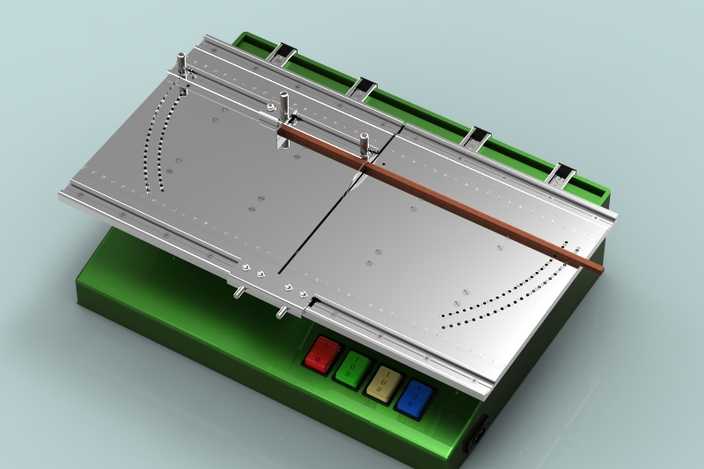

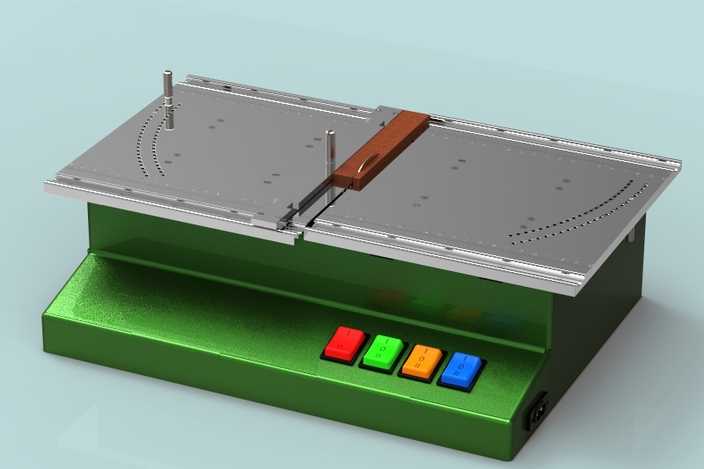

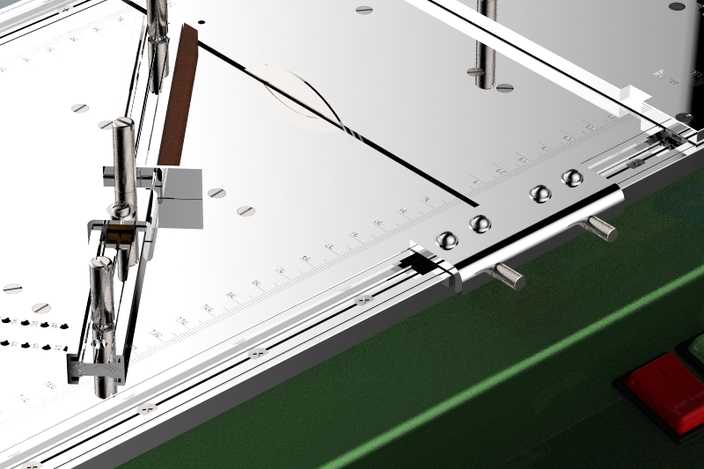

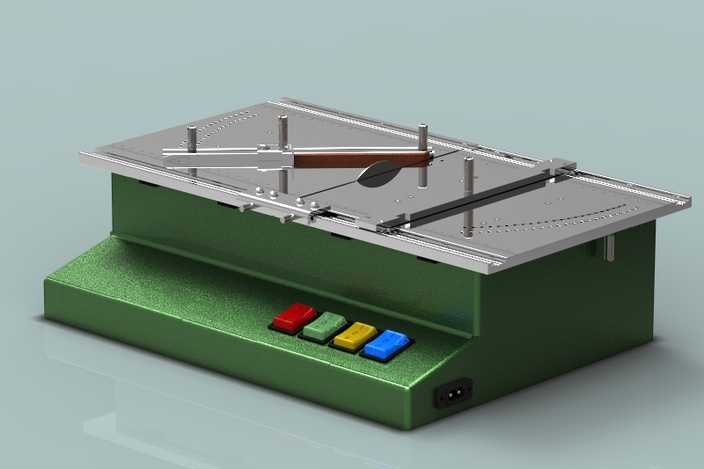

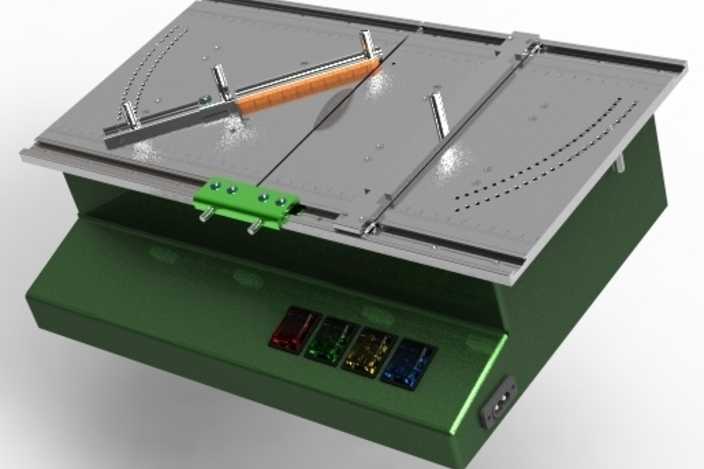

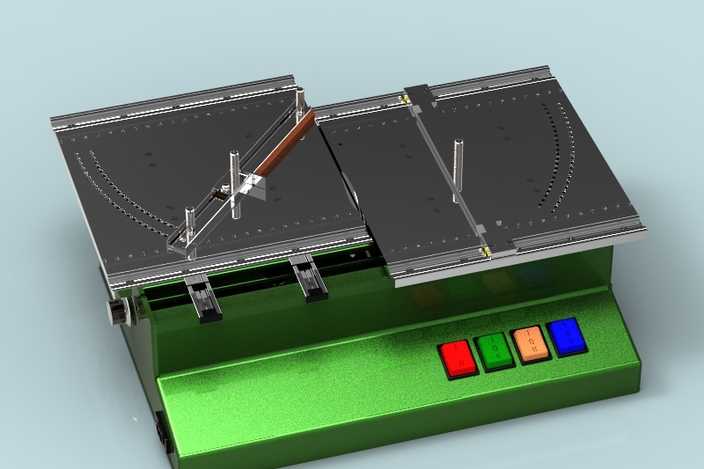

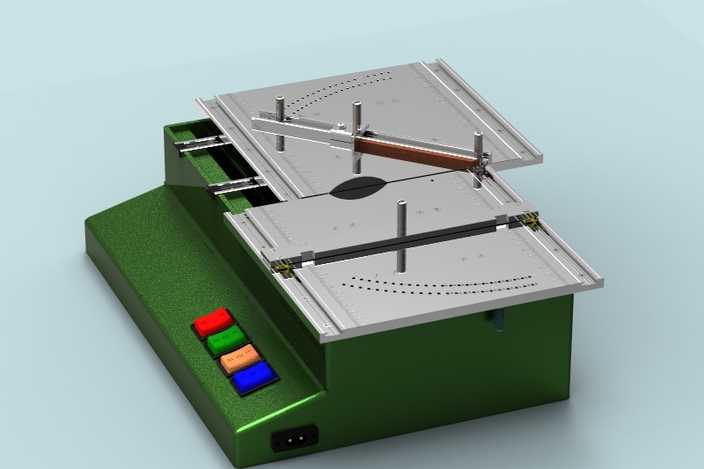

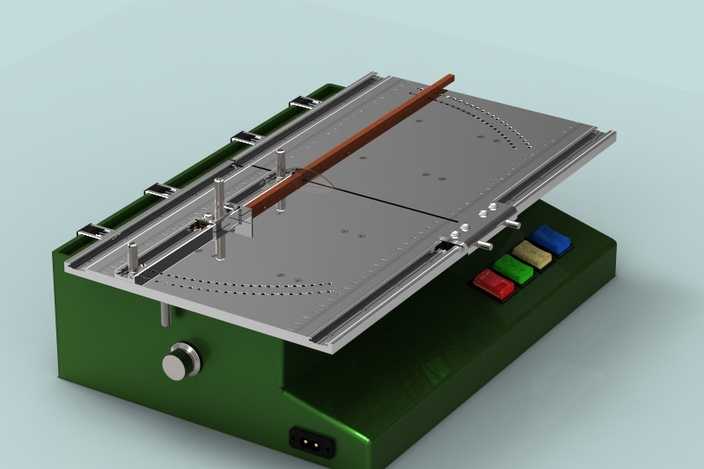

本作品为桌面级迷你台锯的概念三维建模设计，是面向小型手工加工、DIY制作场景开发的紧凑型切割设备方案。建模阶段采用自下而上的装配设计思路，先完成各个核心零部件的独立建模，再按照实际装配逻辑完成整机配合校验，确保各部件的装配间隙、运动行程符合实际使用需求。底座部分采用一体化壳体建模，表面赋予磨砂金属烤漆材质，模拟铸铁或硬质合金底座的厚重质感，底座正面排布四枚功能控制按键，分别对应电源开关、转速调节、角度锁定、照明控制功能，按键分别赋予红、绿、金、蓝四色半透明塑料材质，还原实体按键的透光指示效果，底座侧面预留电源接口与散热格栅结构，兼顾外观完整性与实际功能合理性。工作台面采用航空铝合金材质建模，表面做拉丝金属纹理处理，台面上设置多道平行导向导轨槽与角度刻度槽，搭配可滑动调节的靠尺定位组件，靠尺组件包含横向定位挡块与纵向压料结构，可根据切割需求调整定位位置，实现不同尺寸工件的精准裁切，台面中部预留锯片伸缩槽，槽边设置弧形角度刻度标识，支持斜切角度的快速定位。锯片升降与角度调节机构隐藏在台面下方，建模时完整还原了内部的传动连杆、锁紧旋钮、支撑立柱结构，确保调节动作的逻辑通顺，无结构干涉问题。整机渲染阶段采用影棚级柔光布光，重点突出金属台面的反光质感与底座的磨砂质感，通过明暗对比凸显设备的结构层次，清晰展示各个操作部件的位置与功能。该设计在紧凑的机身尺寸内整合了常规台锯的核心功能，既满足小型工件的精准切割需求，又兼顾桌面摆放的空间占用要求，适合手工模型制作、小型五金件裁切、DIY创作等场景使用，建模过程中对所有活动部件都做了运动仿真校验，确保结构设计具备实际落地生产的可行性。
