机械传动铰接连杆关节结构设计

该铰接关节结构是机械传动系统中承担力传递与角度补偿的核心连接部件，广泛应用于需要往复摆动、角度自适应调整的传动场景中，常见于内燃机配气机构、工业机械手关节传动段、农用机械连杆传动组、汽车底盘稳定杆连接端等工况位置，能够在多方向载荷作用下保持稳定的连接刚性，同时补偿装配过程中产生的同轴度误差，抵消设备运行中因结构形变带来的附加应力，避免传动部件出现卡滞、应力集中断裂等失效问题。

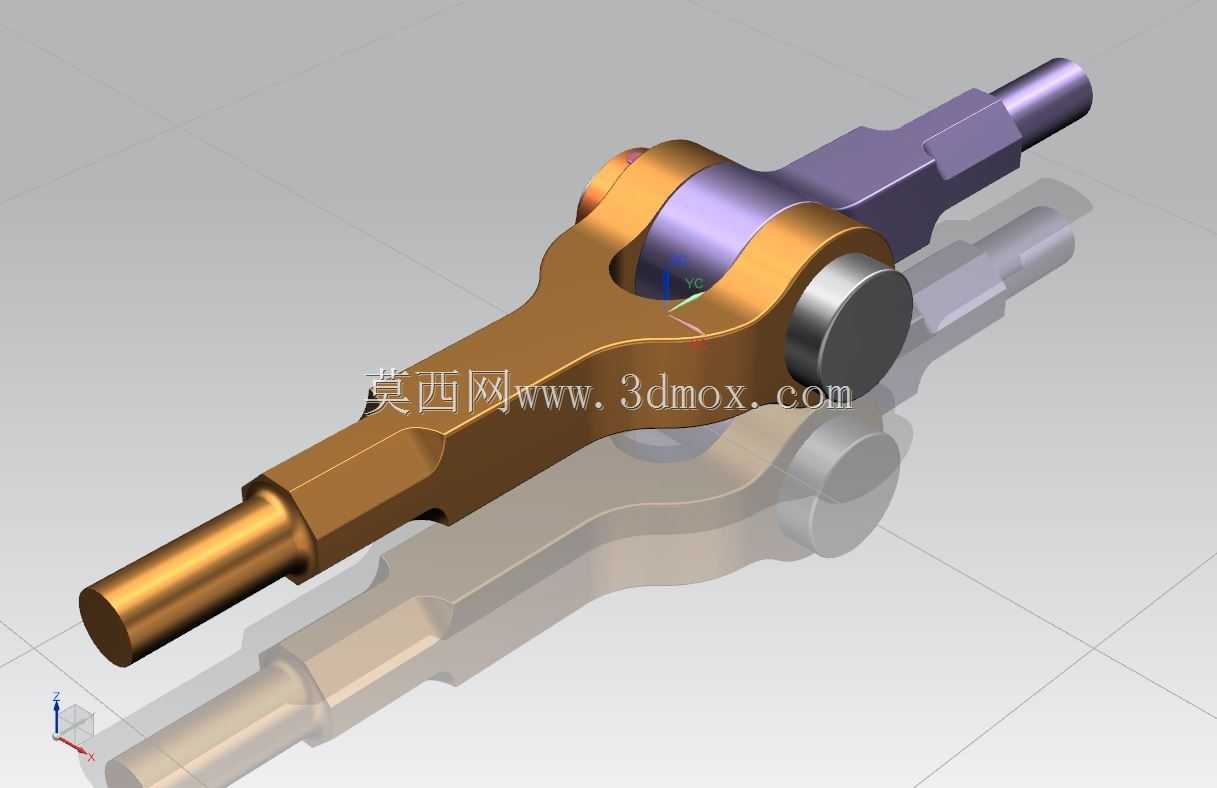

从功能特性来看，该关节采用两端杆体加中部铰接球铰的组合结构，一端为带定位轴段的圆柱杆身，可插入对应安装孔位完成径向定位，配合轴肩实现轴向限位，保证安装后杆体不会出现轴向窜动；另一端为带扁位的阶梯轴结构，扁位设计可与配套连接件的卡槽配合，传递扭矩时避免杆体跟转，提升连接可靠性。中部铰接结构采用包覆式球铰设计，外层为高强度合金壳体，内部包裹耐磨衬套与球头芯轴，可实现一定角度范围内的多方向摆动，摆动角度可根据实际工况需求调整衬套包覆范围，兼顾转动灵活性与结构承载能力。

在设计思路上，该结构优先考虑载荷传递路径的合理性，将受力最大的铰接部位做了加厚过渡处理，杆身与铰接座的连接位置采用大圆角过渡，避免直角位置产生应力集中，同时对杆身进行了变径设计，在保证整体抗弯、抗扭强度的前提下尽可能降低零件自重，减少传动过程中的惯性损耗。铰接部位的球头与衬套采用间隙配合设计，预留了合理的润滑脂存储空间，可在长期运行中保持摩擦面的润滑状态，降低磨损速率，延长部件使用寿命。

从安装边界来看，该关节整体为细长杆类结构，两端杆身的同轴度公差控制在较高精度范围内，安装时需保证两端连接位的轴线偏移量在铰接结构的补偿角度范围内，避免超出摆动极限造成结构卡滞。铰接部位的外径尺寸为整体结构的最大径向尺寸，安装时需预留足够的摆动空间，避免周边结构件与关节运动路径产生干涉。两端轴段的长度经过匹配设计，可适配常规厚度的连接耳板，配合锁紧件即可完成轴向固定，无需额外定制复杂的安装连接件，具备较好的通用互换性，可直接替换同规格的传统铰接连杆部件，降低设备维护的配件成本。
