NX参数化锥齿轮啮合传动组设计

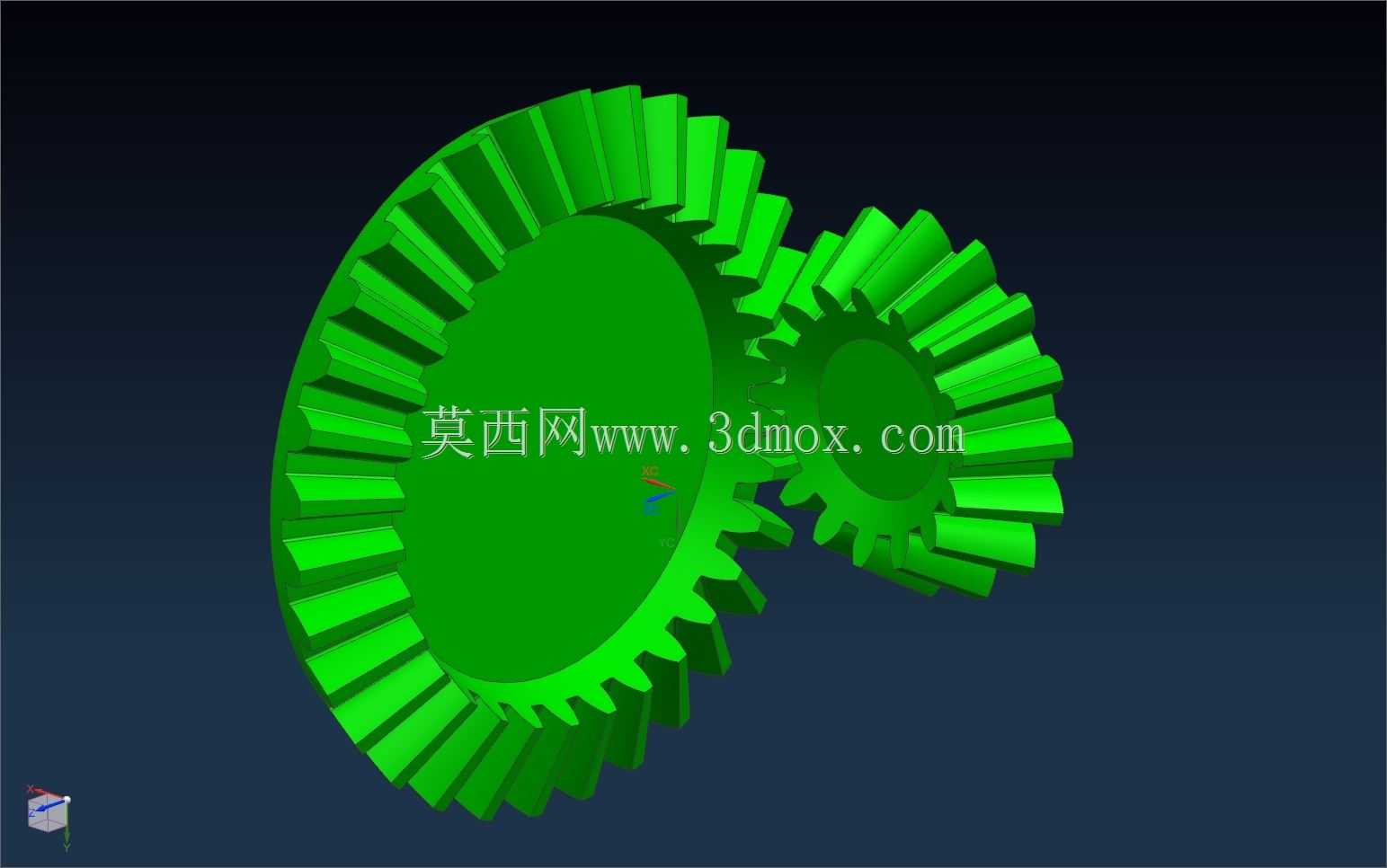

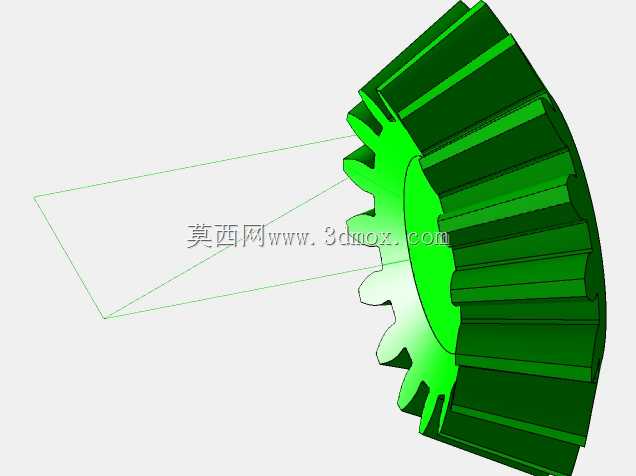

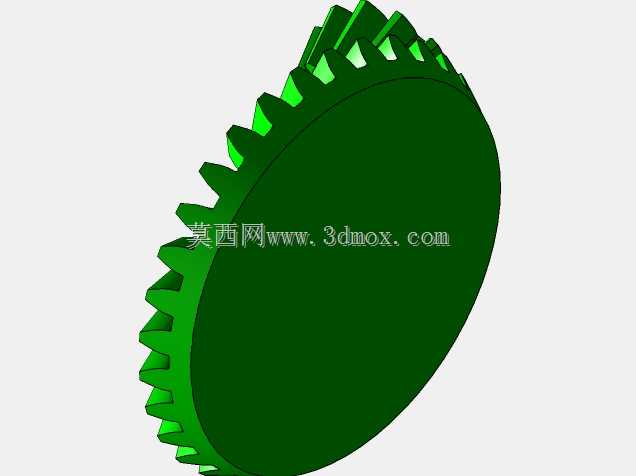

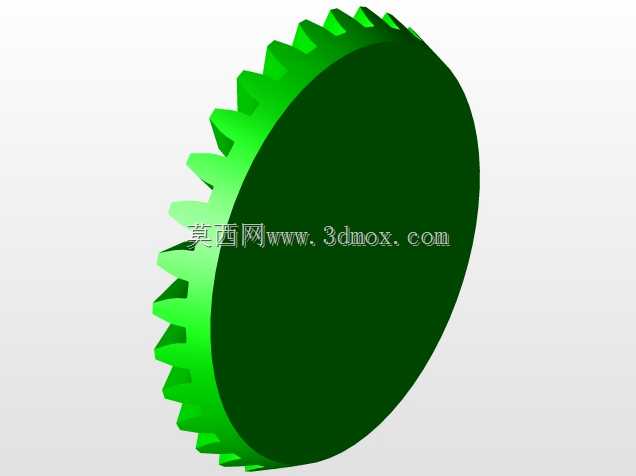

这套参数化锥齿轮组主要应用于相交轴间的动力传递场景，常见于机床主轴传动箱、汽车差速器、农业机械动力分配机构、工业减速器输入输出端等需要改变动力传输方向的机械结构中，能够在两轴呈90度或其他固定相交角度的安装工况下，稳定传递旋转扭矩与运动，保障传动链路的动力输出平顺性。在实际设备运行过程中，锥齿轮组承担着换向传动的核心作用，相较于平行轴圆柱齿轮，它可以在紧凑的安装空间内完成动力方向的转换，无需额外增设传动换向构件，有效缩减整套传动机构的整体体积，降低设备的整体制造成本与装配难度。这套锥齿轮组采用参数化设计思路构建，建模过程中以锥齿轮的啮合基本原理为核心，将齿数、模数、压力角、分锥角、齿顶高系数等核心设计参数设置为可调整变量，当需要适配不同传动比、不同载荷的工况需求时，仅需调整对应参数即可快速生成匹配的齿轮结构，无需从零开始重新建模，大幅提升设计迭代效率。齿轮的齿形采用近似渐开线锥齿廓构建，虽为近似建模但齿形啮合间隙、齿顶齿根过渡圆角均经过合理设置，能够高度还原真实锥齿轮的啮合状态，啮合过程中齿面接触面积分布均匀，可有效降低传动过程中的齿面磨损与运行噪音，提升传动组件的整体使用寿命。从安装边界来看，这套锥齿轮组的两齿轮分锥顶点重合设计，安装时需保证两齿轮轴线交点与分锥顶点完全对齐，轴向定位尺寸可根据配套轴径的设计需求预留轴孔与键槽安装空间，齿轮的背锥面可作为安装定位的基准面，能够适配常规标准轴承座的安装尺寸，无需对周边配套构件做大幅修改即可完成装配。在外形设计上，齿轮的轮毂部分做了加厚处理，能够承受较大的径向与轴向复合载荷，齿根部分设置了合理的过渡圆角，可有效分散齿根部位的应力集中，避免大扭矩传递过程中出现断齿失效的问题，整体结构紧凑，传动比匹配合理，既可以用于机械设计阶段的结构验证、运动仿真，也可作为教学演示过程中锥齿轮传动原理的直观展示载体，帮助设计人员快速理解相交轴齿轮传动的啮合特性与装配要点。
