六角双联双向锁紧防松螺母

项目分类:通用机械零部件 发布时间:2024-05-14 ID:749855
  • 六角双联双向锁紧防松螺母
  • 六角双联双向锁紧防松螺母
  • 六角双联双向锁紧防松螺母
  • 六角双联双向锁紧防松螺母
  • 六角双联双向锁紧防松螺母
  • 六角双联双向锁紧防松螺母
  • 六角双联双向锁紧防松螺母

  这款双联六角双向螺纹锁紧件,主要面向存在持续交变载荷、振动冲击的机械连接工位,在矿山破碎设备的激振器支座、工程机械液压管路的对接法兰、往复运动机构的丝杠轴向限位、轨道交通走行部的辅助紧固点位都有大量落地使用场景。常规单头螺纹螺母在高频振动工况下,螺纹副之间的预紧力会随着接触面微动磨损逐步衰减,最终出现松脱移位,轻则导致设备定位精度偏移,重则引发连接件飞出的安全事故,这款双向螺纹结构正是针对该痛点开发的紧固方案。

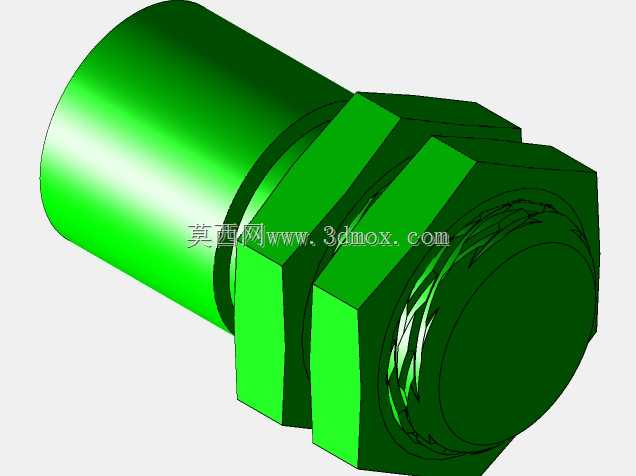

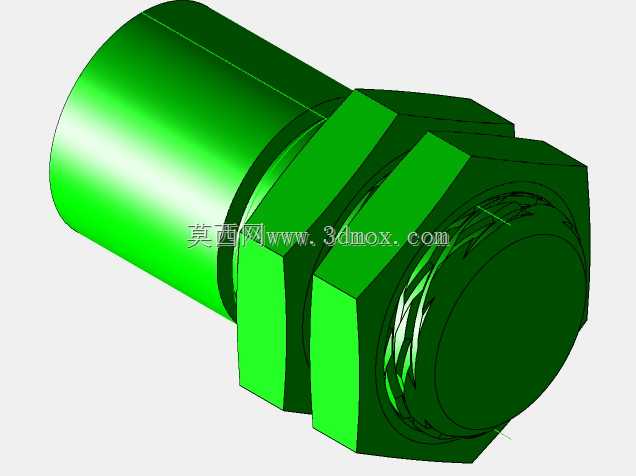

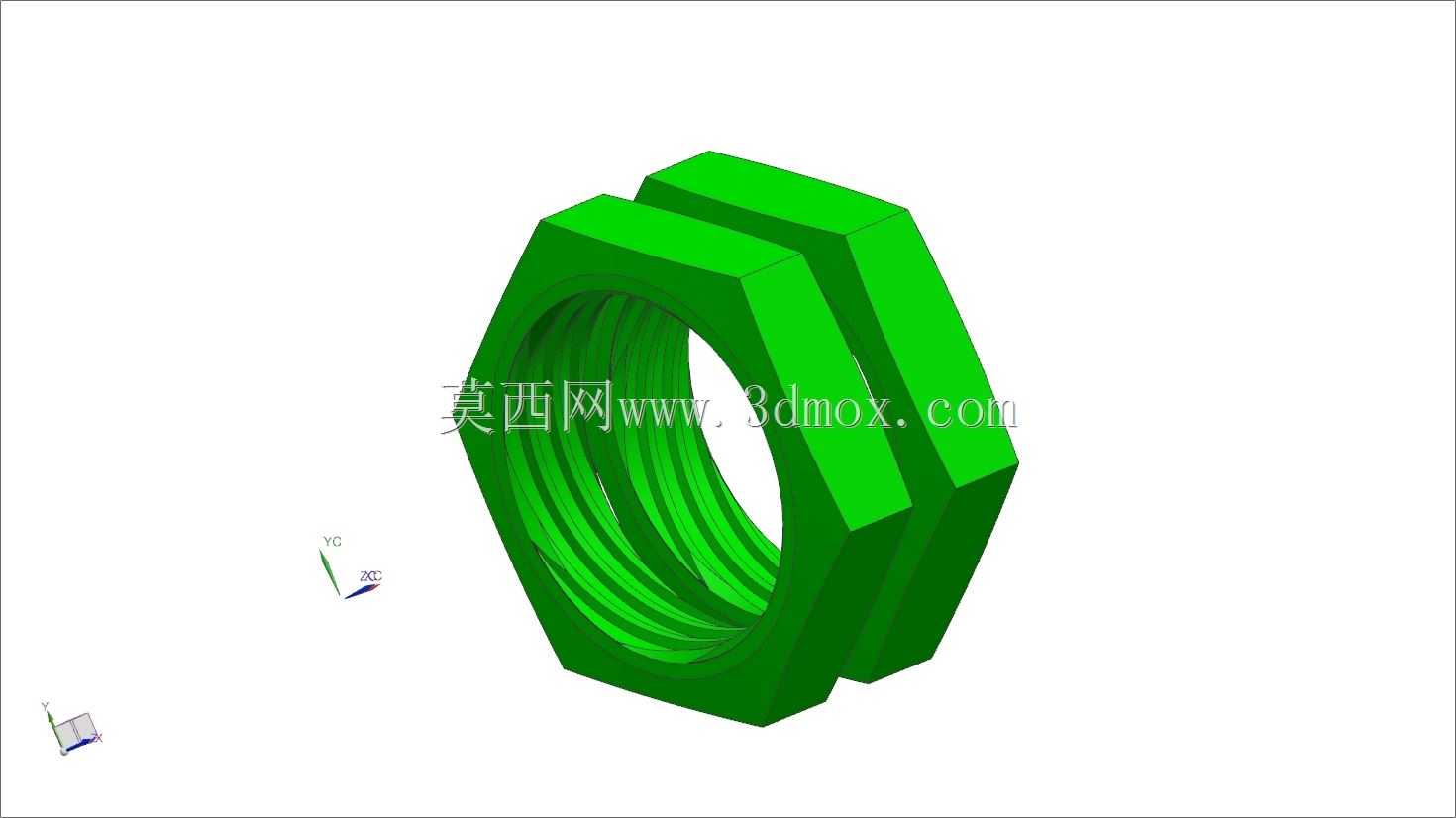

  从结构设计逻辑来看,零件整体为一体式双联六角外形,两个相邻的六角台肩之间预留了清晰的环形退刀槽,内孔同时加工出旋向相反的两段内螺纹,分别适配对接轴件上的左右旋外螺纹段。安装时两段螺纹同步旋合到位后,两个六角台肩可以分别施加反向锁紧力矩,当设备运行产生振动试图让其中一段螺纹松退时,松退方向的力矩会恰好带动另一段螺纹进一步拧紧,两段螺纹的摩擦力矩形成互锁效应,不需要额外加装开口销、止动垫圈或者涂覆螺纹锁固胶,就能实现长期可靠的防松效果。

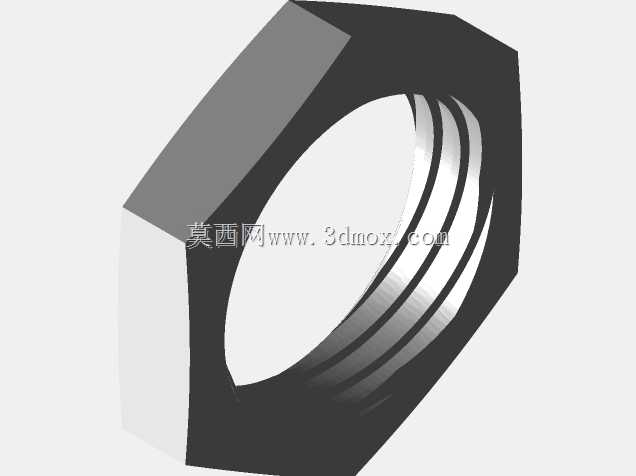

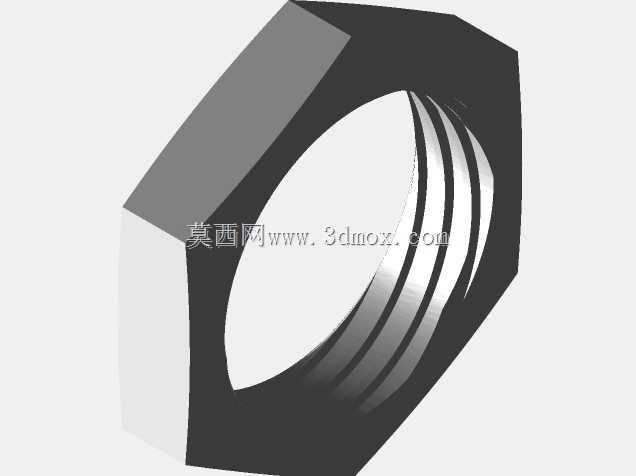

  建模过程中首先完成整体外轮廓的草绘,以六角螺母的对边尺寸为基准拉伸出台肩主体,两个台肩的厚度按照标准六角螺母的受力厚度配比设置,保证扳手夹持时不会出现台肩变形开裂。中间的分隔槽宽度控制在3~5mm区间,槽底做圆角过渡,避免热处理和受力时出现应力集中开裂。内螺纹部分分别按照左右旋的螺纹牙型参数绘制螺旋线,扫描切除出完整的牙型轮廓,牙顶和牙底都保留了标准螺纹的圆角余量,和外件旋合时接触面积可以达到完整螺纹牙型的85%以上,不会出现牙型干涉或者咬合卡顿的问题。

  安装边界方面,零件的外接六角轮廓尺寸和同规格标准六角螺母完全一致,现场使用普通开口扳手、套筒扳手即可完成装拆,不需要定制专用工装。轴向总厚度相比两个单独叠装的标准螺母减少了约15%,在轴向安装空间局促的丝杠限位、转轴锁紧工位,可以有效节省轴向排布空间,不需要额外放大部件的整体尺寸。零件的端面加工有平整的贴合面,和被连接件表面接触时压强分布均匀,不会出现偏载导致的螺纹副受力歪斜。

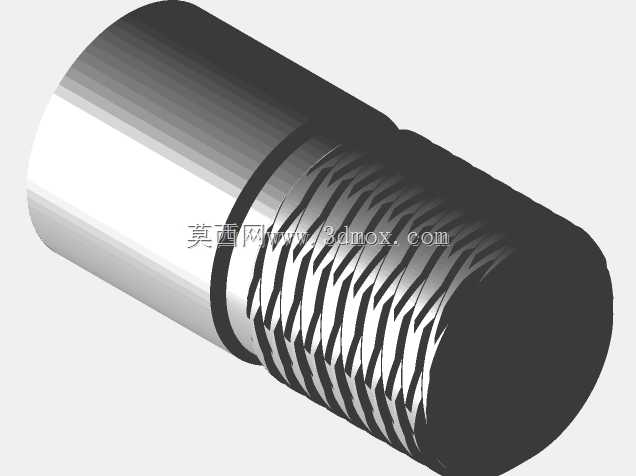

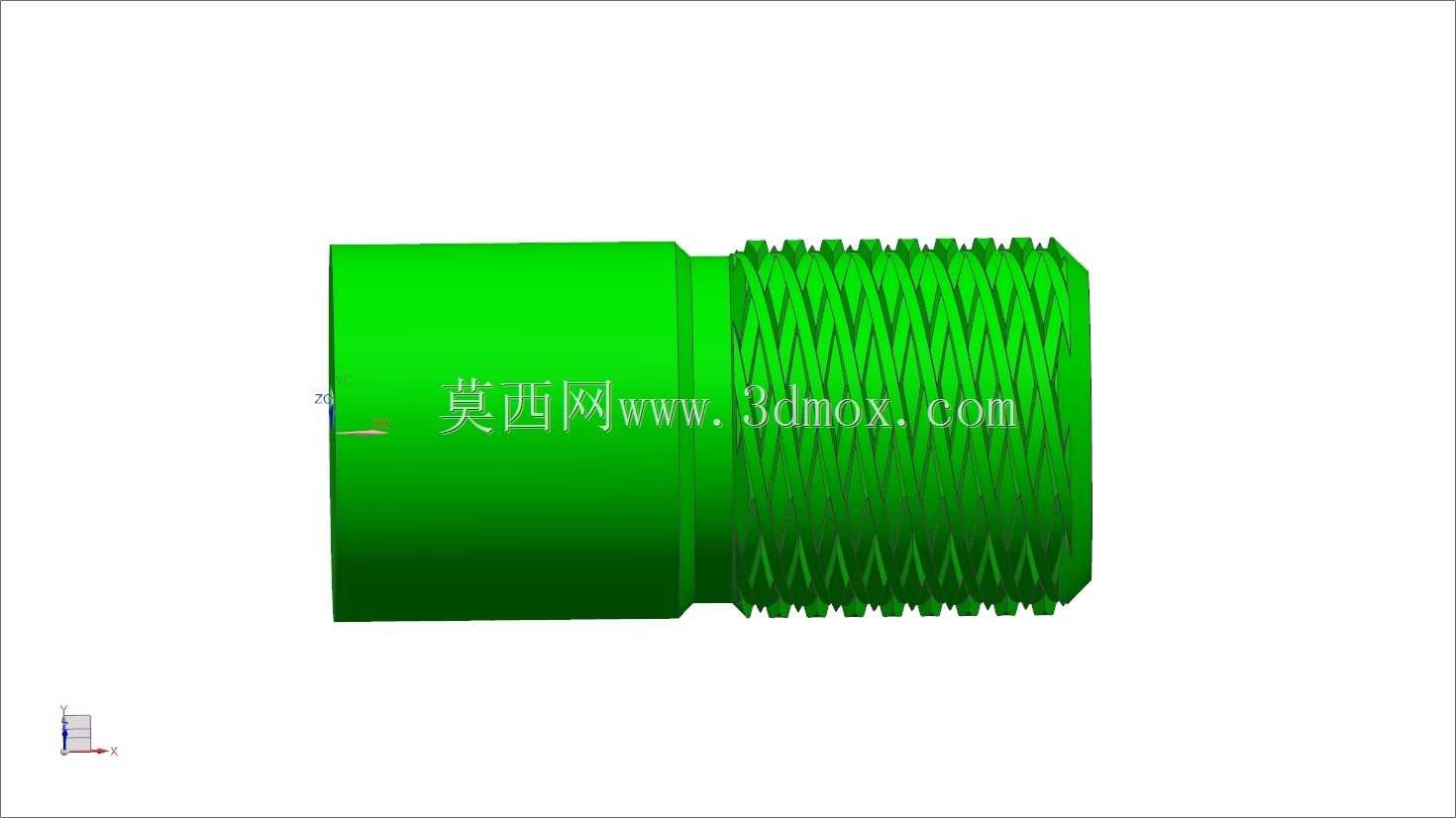

  在实际选型匹配时,只需要对接轴件上对应位置加工出两段旋向相反、螺距一致的外螺纹段,螺纹段的有效长度要略大于螺母的总厚度,保证两段螺纹都能完全旋合到位。施加预紧力矩时可以先将两段螺母台肩分别贴紧贴合面,再对两个台肩施加反向的力矩锁紧,互锁之后即使在振幅达到10g的振动工况下,连续运行数千小时也不会出现预紧力明显下降的情况。相比传统的双螺母对顶防松方案,这款一体式双联结构不需要在轴件上预留更长的螺纹行程,零件本身的同轴度由一体加工保证,两个螺纹段的同轴误差可以控制在0.02mm以内,锁紧后轴件的径向跳动不会因为螺母偏心出现异常升高,既可以用作螺纹连接的紧固螺母,也可以用作丝杠传动的轴向定位锁紧环,适配通用机械、工程机械、自动化生产线等多种场景的紧固需求。
