NX11参数化渐开线圆柱齿轮三维模板

　　这套参数化齿轮结构面向常规动力传递场景搭建，核心解决非标设备设计阶段反复绘制齿形、重复校核齿廓的低效问题。在轻工输送线、小型减速单元、阀门驱动机构以及仪表传动装置中，圆柱齿轮始终是最基础的扭矩传递元件，设备布局时常需要根据中心距、速比、轴径快速调整齿数、模数与齿宽，若每次都从草图重新构建渐开线，不仅齿形精度难以统一，后续装配干涉检查也会耗费大量时间。模板将齿廓曲线、轮齿阵列、轮毂开孔与键槽结构全部关联到参数表，设计人员只需输入模数、齿数、压力角、齿宽、轴孔直径等关键数值，模型即可再生出完整齿轮实体，无需手动修补齿根过渡与齿顶修形区域。

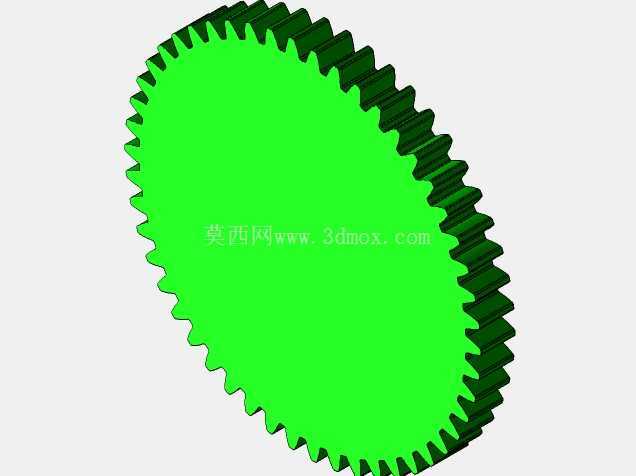

　　从实际结构来看，轮齿沿圆盘外缘均匀分布，齿顶圆、分度圆与齿根圆之间的比例严格遵循渐开线齿轮几何关系，齿侧曲面可直接用于啮合运动仿真，验证传动过程中是否存在卡滞、侧隙不合理或接触偏载。盘状主体中部预留轮毂安装空间，轴孔与键槽按照同轴约束布置，装配时能够直接与输入轴、输出轴完成配合，齿宽方向的端面保持平行，便于在装配环境中核对齿轮副的轴向定位距离。安装边界方面，外轮廓尺寸由齿顶圆决定，布局时需在齿顶与箱体内壁之间保留足够安全间隙，避免运转过程中轮齿与壳体刮擦；中心孔尺寸需与轴径匹配，键槽宽度和深度要保证扭矩传递时接触面压应力在允许范围内，齿宽则结合啮合齿宽与支撑跨距确定，防止悬臂过长引发偏载。

　　建模思路上优先保证齿形可制造性，渐开线段从基圆向外延伸，齿根处设置过渡圆角以降低应力集中，轮齿采用圆周阵列生成，所有特征保持参数联动。修改齿数时阵列数量自动更新，调整模数后齿厚、齿高与中心距相关尺寸同步变化，压力角改动也会带动齿廓曲线重新计算。这种方式特别适合方案迭代频繁的设备开发：当传动比需要微调、电机转速变更或者箱体中心距受限时，工程师不必重建模型，只需在参数界面调整数值，便能快速得到新的齿轮实体，并据此导出工程图、进行干涉检查或后续加工准备。

　　在设备用途层面，该类齿轮主要用于平行轴之间的旋转运动和扭矩传递，可承担减速、增速或换向传动任务。参数化模板不仅服务于三维造型，还能帮助设计者在方案阶段同步考量加工与装配：齿坯外形适合滚齿、插齿等常规工艺，轮毂厚度与腹板结构可根据载荷大小增减，轻量化开孔也能在满足强度的前提下降低转动惯量。对于从事传动结构设计的人员来说，统一的参数化基准能够减少人为绘图误差，让齿形几何、安装接口和运动校核在同一模型中连贯完成，从而提升非标传动组件的设计可靠性与迭代效率。
