可变形参数化NX压缩弹簧结构设计

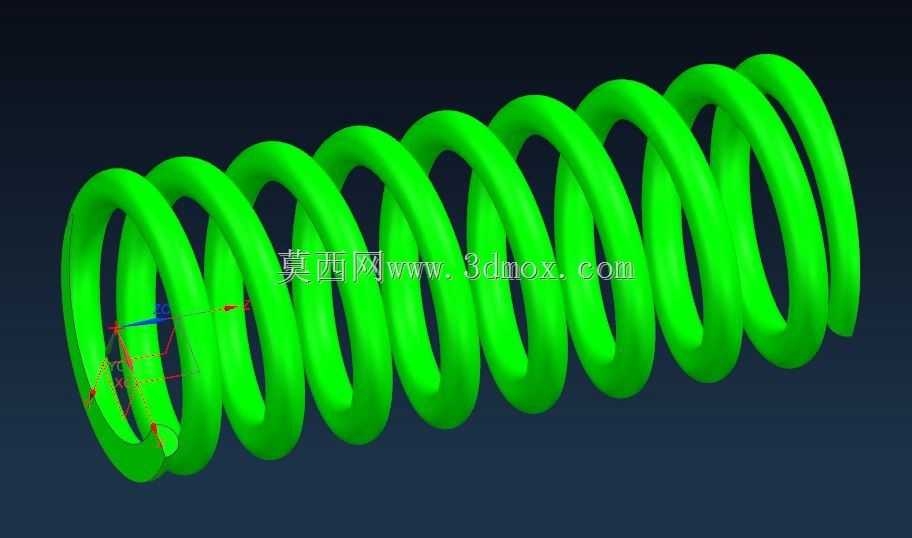

　　在各类机电设备、电源配套装置的结构设计中，弹性缓冲与复位元件的选型与建模，往往是影响整机运行可靠性的关键细节，压缩弹簧作为应用范围最广的弹性零件，其参数匹配度直接决定了机构动作的顺畅度与使用寿命。这款基于规律曲线搭建的可参数化调整的压缩弹簧三维模型，完全围绕工程实际的安装与工况需求搭建，没有冗余的装饰性结构，所有几何特征都服务于实际装配与力学性能的匹配。

　　从实际应用场景来看，这类压缩弹簧常被用在电源变压器的触点复位结构、低压配电装置的缓冲压紧组件、小型机电开关的动作回弹机构中，也可适配各类需要提供轴向线性弹力的工装夹具、自动化送料机构的抵紧部位。不同于标准件库中固定参数的弹簧模型，这个模型的核心设计思路是通过规律曲线控制螺旋扫掠路径，将弹簧的中径、有效圈数、支撑圈数、节距、丝径、两端并紧磨平段的长度全部设置为可驱动的参数变量，设计人员在选型适配时，不需要重新绘制螺旋线与扫掠截面，只需要根据安装空间的边界尺寸、所需的刚度系数、工作行程要求，直接修改对应参数就能快速生成符合需求的弹簧几何结构，能大幅缩短非标弹性元件的建模周期，避免重复扫掠、修剪特征带来的特征报错问题。

　　在外形尺寸与安装边界的设计考量上，模型预留了两端并紧磨平段的装配基准面，两端的支撑圈与邻圈完全贴合，磨平后的端面平面度可以满足常规装配的贴合要求，不需要设计人员额外做切除处理来匹配安装面的贴合需求。弹簧的螺旋升角完全随节距与中径参数联动调整，当修改弹簧总长度参数时，有效圈的节距会自动重新计算，不会出现螺旋线脱节、扫掠特征断裂的问题，适配不同工作行程需求时，只需要调整自由长度与工作压缩量对应的参数，就能直接得到对应刚度下的弹簧实体，可直接导入装配环境做干涉检查，验证弹簧在最大压缩量状态下是否会和周边的安装柱、壳体侧壁、相邻运动零件发生剐蹭。

　　从功能特性来看，这个参数化弹簧模型可以完整模拟弹簧在不同压缩状态下的外形变化，在做机构运动仿真时，可以通过调整参数直接对应弹簧在预压状态、额定工作行程、极限压缩位置的几何形态，帮助设计人员提前校核弹簧压并时的总长度是否满足安装空间的最小边界要求，避免实际装配时出现弹簧压并高度超标导致机构卡滞、或者预压量不足导致复位失效的问题。设计过程中特意规避了常规弹簧建模时容易出现的曲率突变问题，所有螺旋过渡段的曲率都是连续变化的，导出的实体可以直接用于后续的有限元力学分析，不需要再做几何修复，能直接划分网格开展应力、疲劳寿命的仿真计算，匹配不同载荷工况下的强度校核需求。

　　在实际的结构设计工作中，很多设计人员在选用压缩弹簧时，往往只关注丝径、中径、总长度几个宏观参数，忽略了两端支撑圈的磨平长度、端圈收口的角度、节距的均匀性对弹簧实际弹力输出线性度的影响，这个模型在搭建时就把这些容易被忽略的工艺特征整合进了参数化逻辑里，调整参数时端圈的并紧段长度会随总圈数自动匹配，不会出现有效圈数和支撑圈数比例失调的问题，生成的弹簧实体完全符合常规五金弹簧的加工工艺要求，不需要额外调整结构就能直接对接加工生产，能有效减少设计端和加工端的沟通成本，避免建模结构不符合实际加工工艺导致的零件报废问题。
