V带配套轴承座支撑传动结构

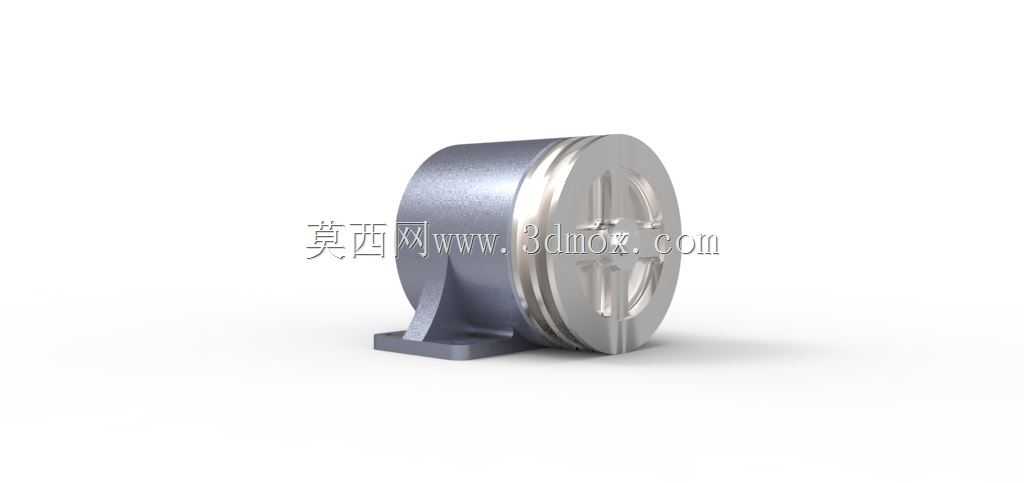

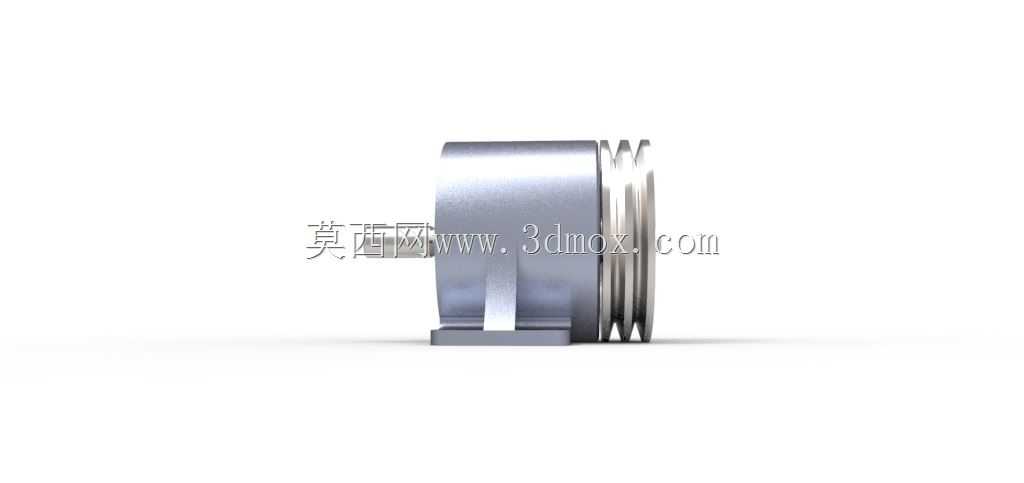

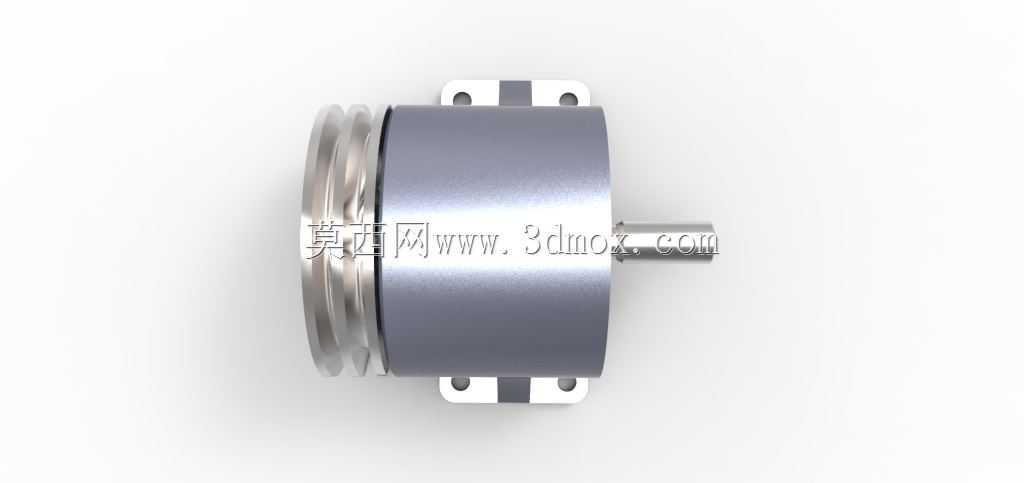

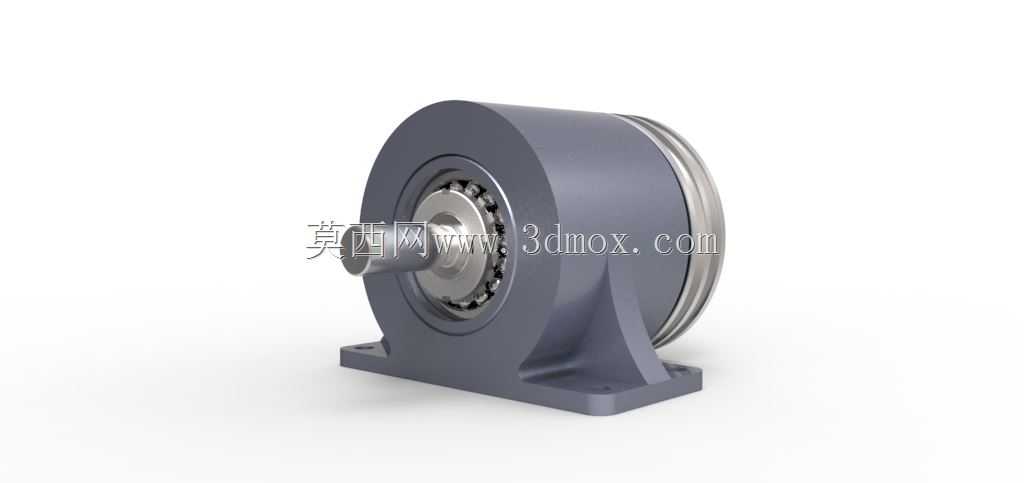

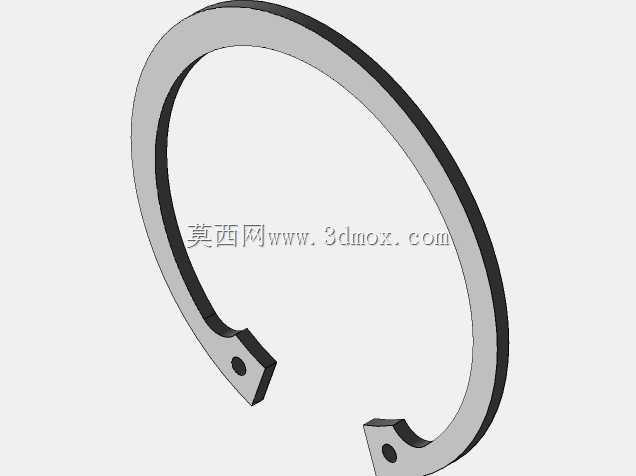

这款V带配套的轴承支撑结构，主要应用在各类带传动动力输送场景中，常见于轻工生产线、小型农机传动端、通用机床辅助传动单元、输送设备动力接驳位置，核心作用是为V带传动的转轴提供稳定的径向与轴向支撑，抵消V带张紧后产生的侧向拉力，避免转轴运行中出现挠曲、跳动问题，保障带传动的动力传递效率，减少传动过程中的功率损耗。从功能特性来看，该结构集成了轴承容纳腔、安装固定底座、轴伸防护结构三个核心部分，内部预留了标准深沟球轴承的安装位，可适配常规钢球轴承的压装需求，轴承腔边缘设计有挡边结构，能够限制轴承的轴向窜动，同时外侧预留了密封件安装槽，可加装毡圈或橡胶密封圈，阻挡车间环境中的粉尘、切削碎屑、水汽进入轴承滚道，延长轴承的维护周期。底座采用带加强筋的一体式铸造结构，两个安装脚对称分布在腔体下方，每个安装脚预留了螺栓过孔，可通过标准螺栓将整个结构固定在设备安装基面，加强筋从腔体侧壁延伸至安装脚平面，能够大幅提升结构的刚性，承受V带传动时的交变载荷，避免长期运行后出现底座开裂、固定位松动的问题。在设计思路上，这款结构优先考虑了安装便捷性与维护友好性，腔体采用一端开放一端预留轴孔的设计，装配时可直接将压装好轴承的转轴从开放端推入腔体，轴伸端从预留孔穿出后直接安装V带轮，无需复杂的对位调整；腔体外侧的环形凸台可作为V带轮的轴向定位参考，安装时能快速确定带轮的轴向位置，保证V带的轮槽与主动轮、从动轮处于同一平面，避免V带出现偏磨、掉带的问题。从安装边界来看，整体结构的外轮廓为圆柱形腔体加矩形底座的组合，安装时需要预留的横向空间以腔体最大外径为基准，两侧留出不小于螺栓头直径的操作空间用于拧紧固定螺栓，轴向空间需要覆盖轴伸长度、V带轮宽度以及预留的张紧调节余量，底座安装孔的中心距按照通用传动件的安装规范设计，可适配多数常规设备的安装基面开孔尺寸，无需额外加工转接板即可完成安装。运行过程中，该结构能够将转轴转动时的振动通过底座传导至设备基面，减少传动端的振动噪音，同时稳定的轴承支撑能够让V带始终保持合适的张紧贴合度，降低V带的疲劳磨损速度，在中小功率的带传动场景中，这类支撑结构能够大幅提升传动系统的运行稳定性，减少日常维护的工作量。
