车床加工用圆锥定位顶尖结构设计

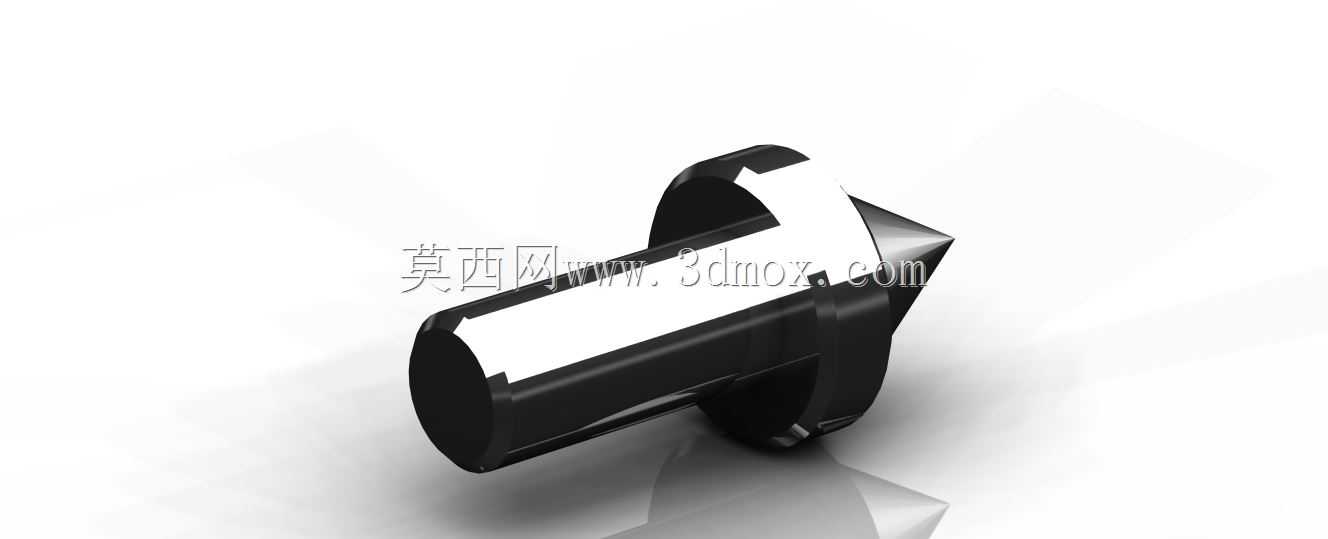

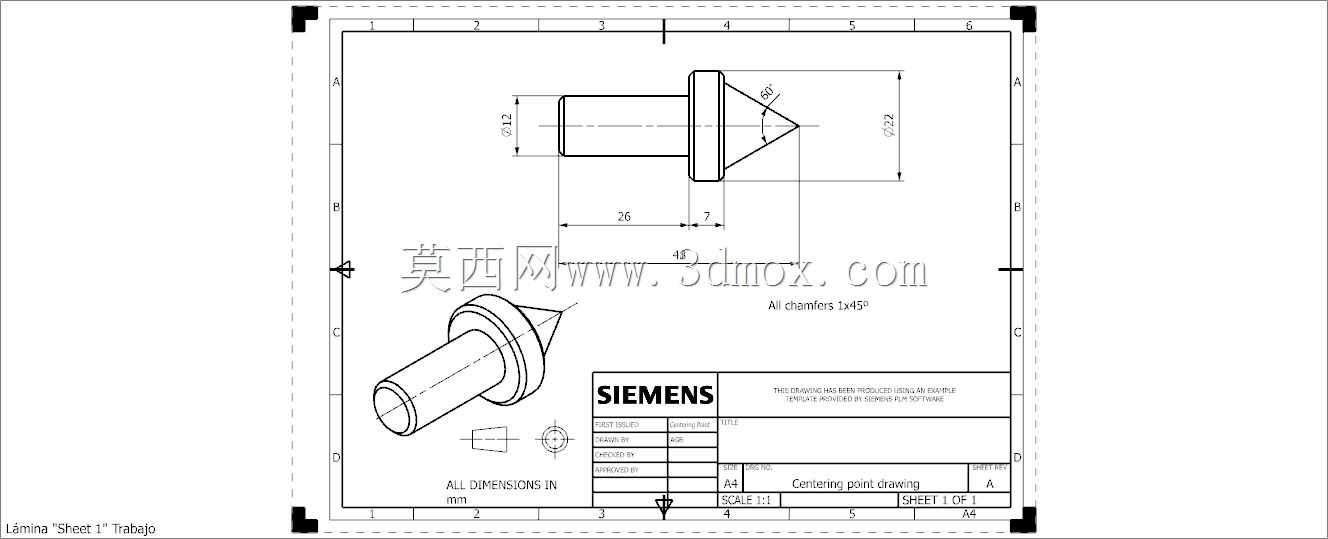

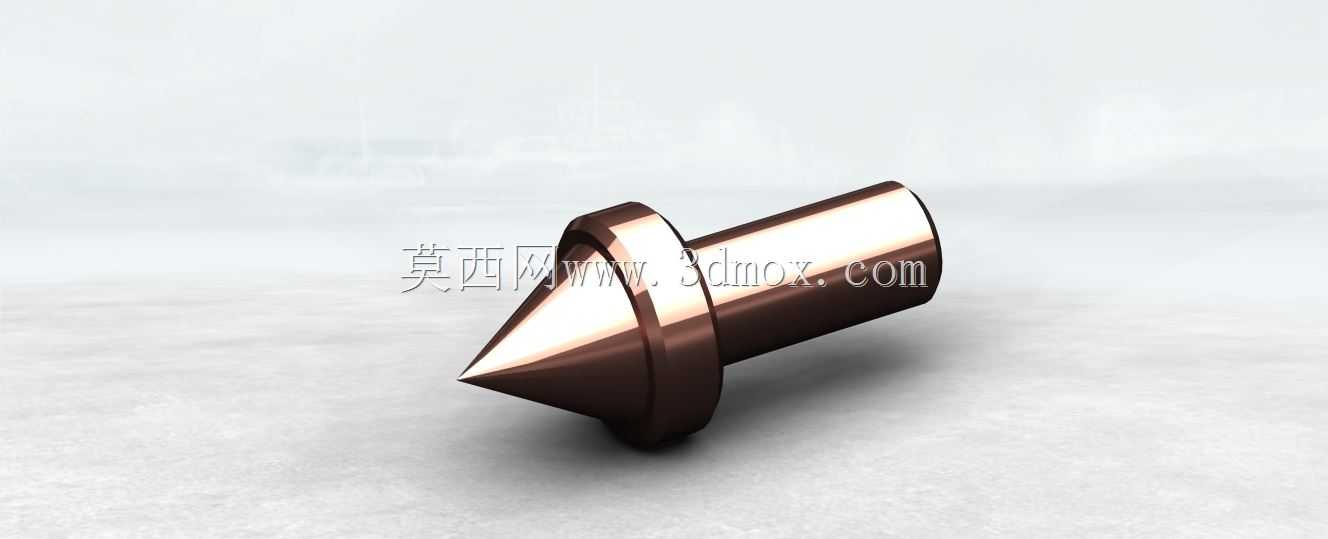

这款圆锥定位顶尖是车床轴类零件加工场景中常用的定位支承元件，主要应用于普通卧式车床、数控车床的轴类工件装夹工序，在长轴类、带中心孔的回转体零件加工过程中，承担工件端部定位、抵消切削径向载荷、保证加工回转精度的核心作用，是机械加工车间工装配置中不可或缺的基础零件。从功能特性来看，该顶尖采用60度圆锥定位面设计，锥面经过精磨处理，能够与工件端面的标准中心孔紧密贴合，有效减少装夹间隙带来的加工跳动，提升工件外圆、端面、螺纹等工序的加工同轴度；圆柱柄部为标准安装结构，可直接适配车床尾座套筒的内孔安装，安装后无需复杂调整即可快速投入使用，法兰盘结构能够在顶尖顶紧工件时提供轴向限位，避免顶尖受轴向切削力窜动移位，提升装夹稳定性。在设计思路上，这款顶尖充分考虑了车床加工的实际受力工况：柄部采用等直径圆柱结构，保证与尾座套筒的配合接触面积足够大，分散顶紧时的接触应力，避免套筒内壁压损；圆锥段与圆柱柄的同轴度严格控制在0.01mm以内，保证顶尖回转时的径向跳动误差满足精加工要求；圆锥尖端做了小平面钝化处理，既避免尖端应力集中导致的顶尖崩损，也能减少与工件中心孔底部的接触摩擦，降低顶尖工作时的磨损速率。从外形尺寸与安装边界来看，该顶尖圆柱柄直径为12mm，柄部长度26mm，法兰段厚度7mm，最大外圆直径22mm，圆锥段锥角为60度，整体轴向总长度紧凑，适配多数中小型车床的尾座行程范围，安装时仅需将柄部完全插入尾座套筒，锁紧尾座套筒锁紧手柄即可完成固定，顶紧工件时尾座伸出量控制在10-20mm区间即可获得最佳支承刚性，不会与车床刀架、卡盘等部件产生运动干涉。在实际加工应用中，这款顶尖可配合卡盘完成一夹一顶装夹，也可配合前顶尖完成双顶尖装夹，适用于各类碳钢、合金钢、有色金属轴类零件的粗加工、半精加工与精加工工序，能够有效提升长轴类零件加工时的刚性，减少切削振动带来的振纹、让刀等加工缺陷，帮助车间稳定控制零件的形位公差精度。
