手动杠杆式实心蝶阀结构设计

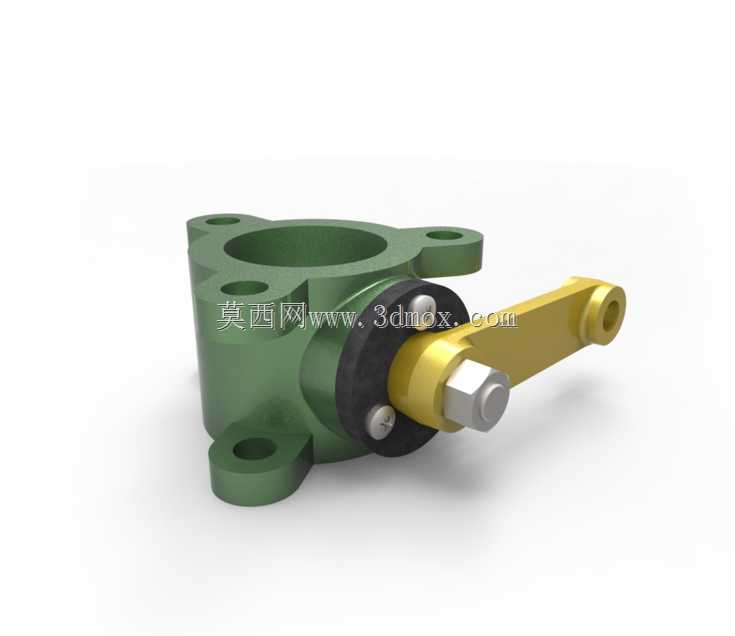

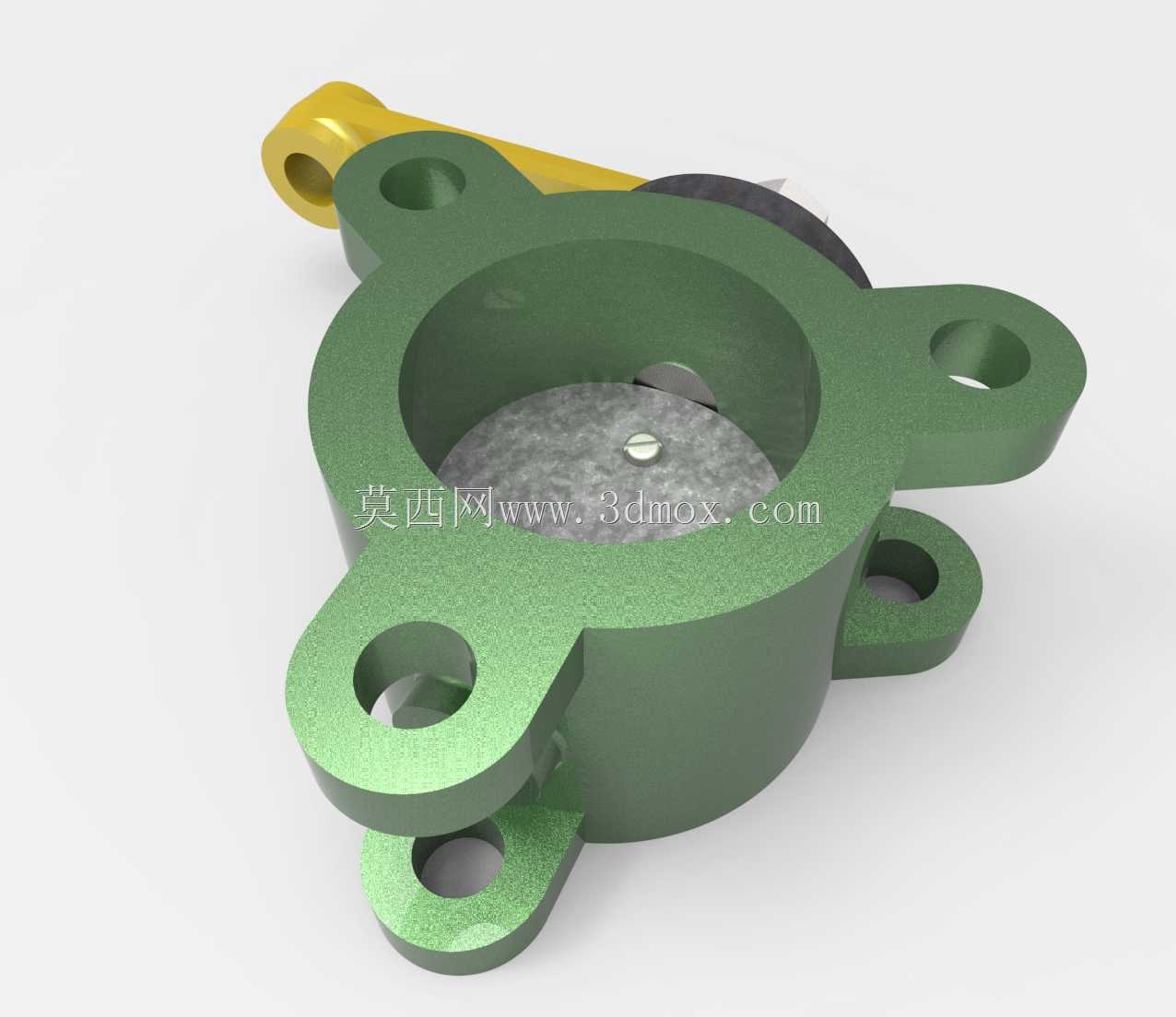

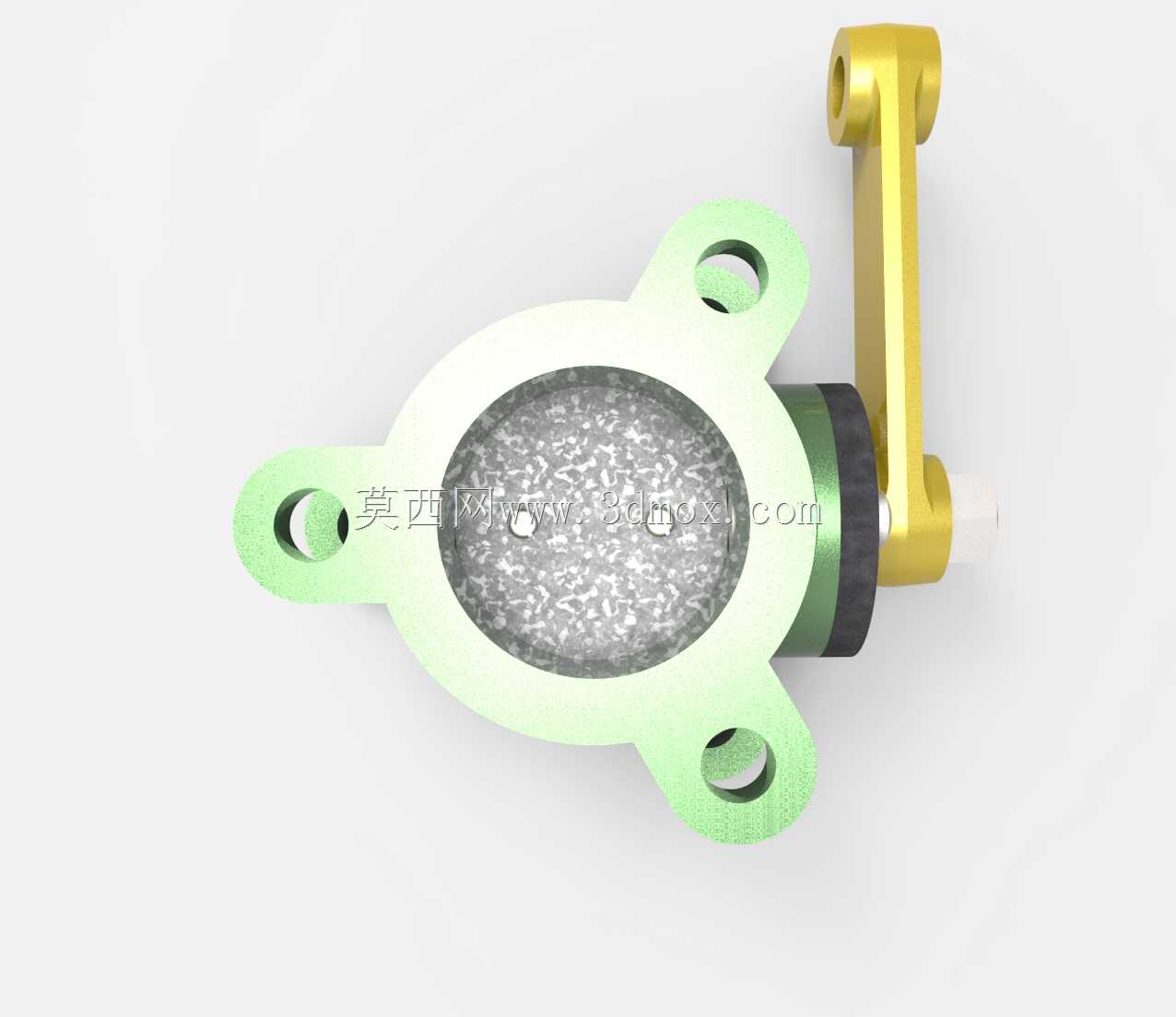

这款手动杠杆驱动的实心蝶阀，主要面向小通径低压流体管路的通断控制场景，常见于小型给排水支路、化工试剂输送支管、普通气动回路的末端通断调节工位，相比对夹式薄型蝶阀，实心结构的阀体能承受更高的管路静压，也能适配带有少量微小杂质的流体工况，减少杂质卡涩阀瓣转动的概率。从结构设计逻辑来看，阀体采用一体式铸造的法兰安装结构，周向均布的四个安装孔直接匹配对应通径的管路法兰螺栓孔位，不需要额外加装对夹固定件，安装时直接将阀体两端与管路法兰对齐，穿入螺栓紧固即可完成固定，安装边界清晰，阀体本身的轴向长度较短，不会占用过多管路排布的轴向空间，适合紧凑排布的小型管路系统。驱动端采用外置杠杆式手柄，相比常规的旋转手柄，杠杆结构的力臂更长，操作人员转动阀瓣时需要施加的操作力更小，在管路带压状态下也能轻松完成启闭操作，手柄与阀杆的连接部位采用扁方定位加螺栓锁紧的结构，避免长期操作后出现手柄打滑空转的问题，阀杆与阀体的接触部位设置有密封填料压盖，通过侧面的紧固螺钉调节填料压紧量，可在长期使用出现微量渗漏时，无需拆解整个阀门即可完成密封补偿。阀瓣采用整体实心回转结构，转动轴线与管路轴线垂直，全开状态下阀瓣与管路流向平行，流道阻力远小于截止阀类结构，全关状态下阀瓣外圈的密封件与阀体内壁紧密贴合，实现管路截断，密封面采用环形接触设计，磨损均匀，长期启闭后仍能保持可靠的密封性能。建模过程中对各配合面的公差做了合理预留，阀体安装孔的位置度、阀杆与阀体配合孔的同轴度、阀瓣密封面的圆度都按照通用阀类零件的加工精度要求做了对应约束，既可以直接作为教学建模的参考案例，也能作为小型阀类产品改型设计的基础结构参考，适配常规低压管路的选型设计需求，在小型设备的流体回路改造、非标管路配套阀件选型时，可直接参考该结构的安装尺寸做适配调整。
