简易单缸二冲程动力装置结构展示

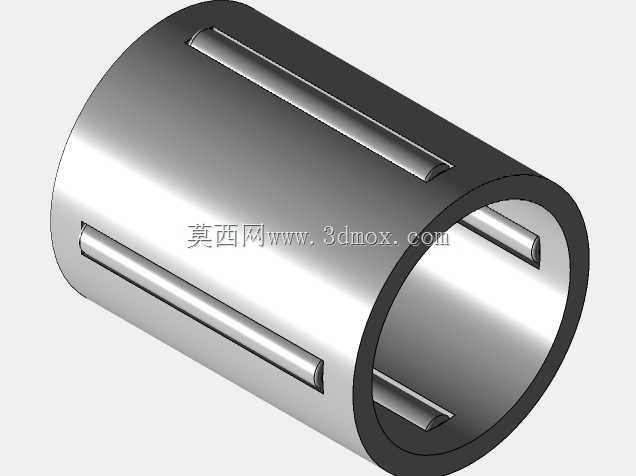

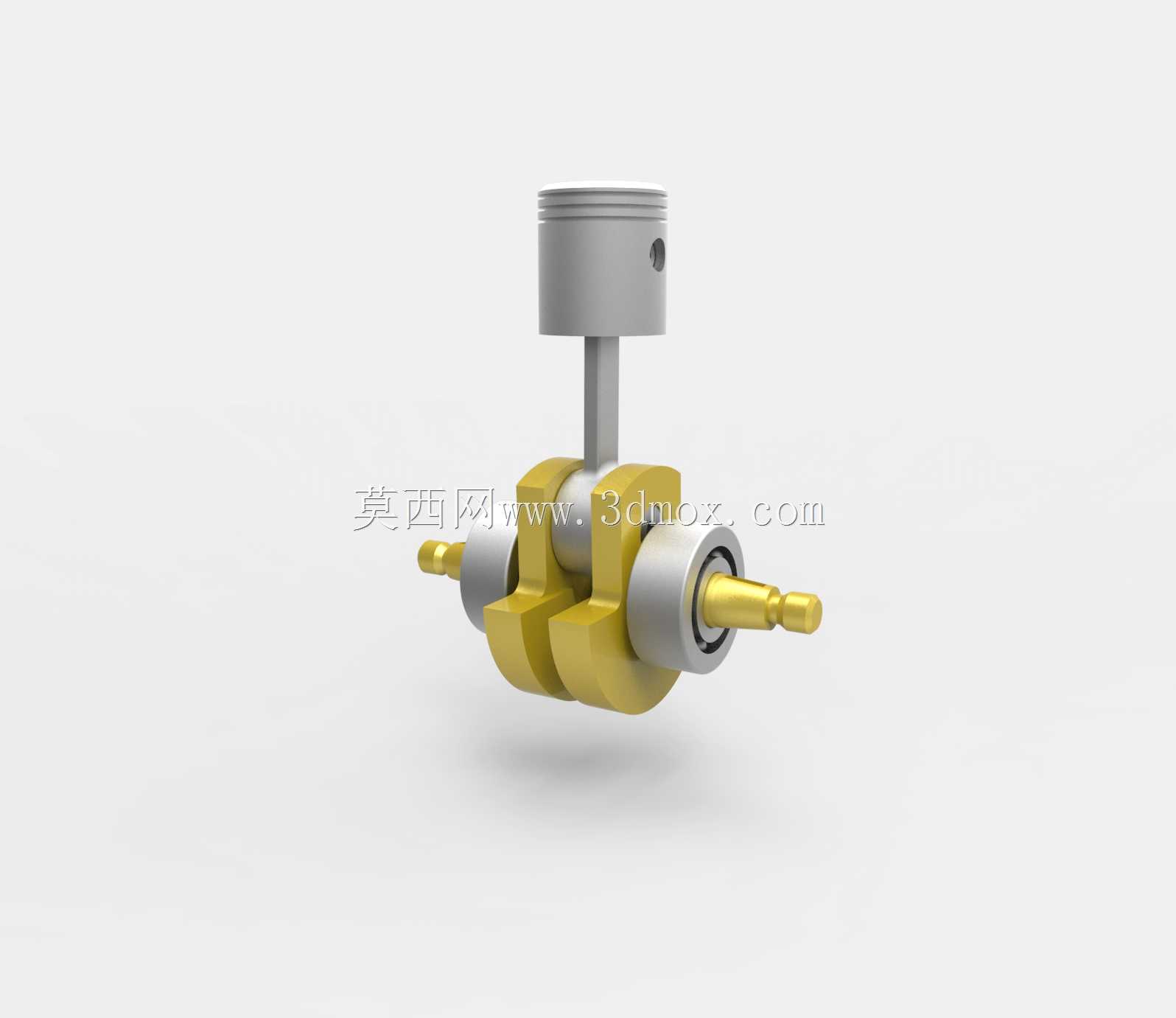

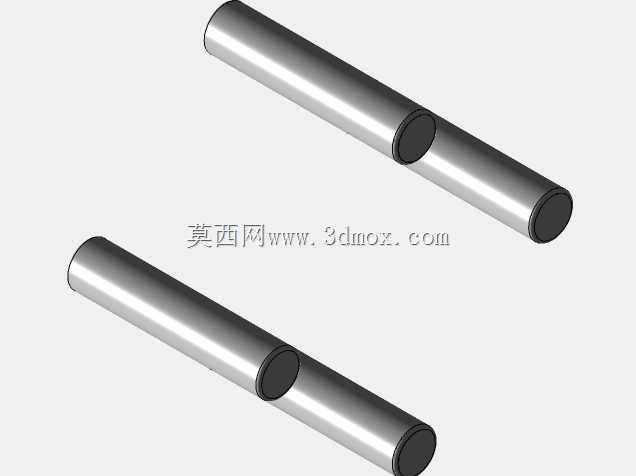

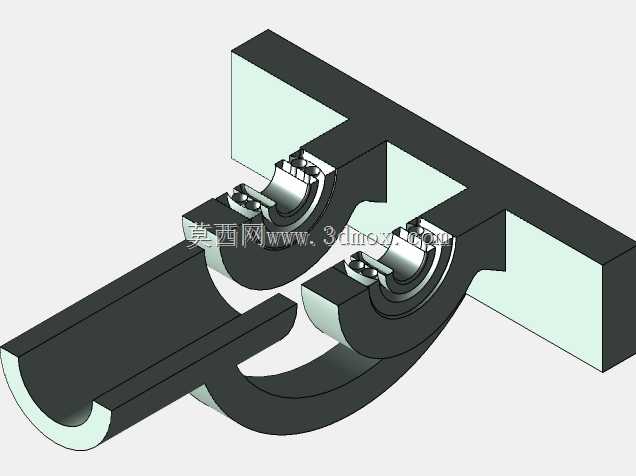

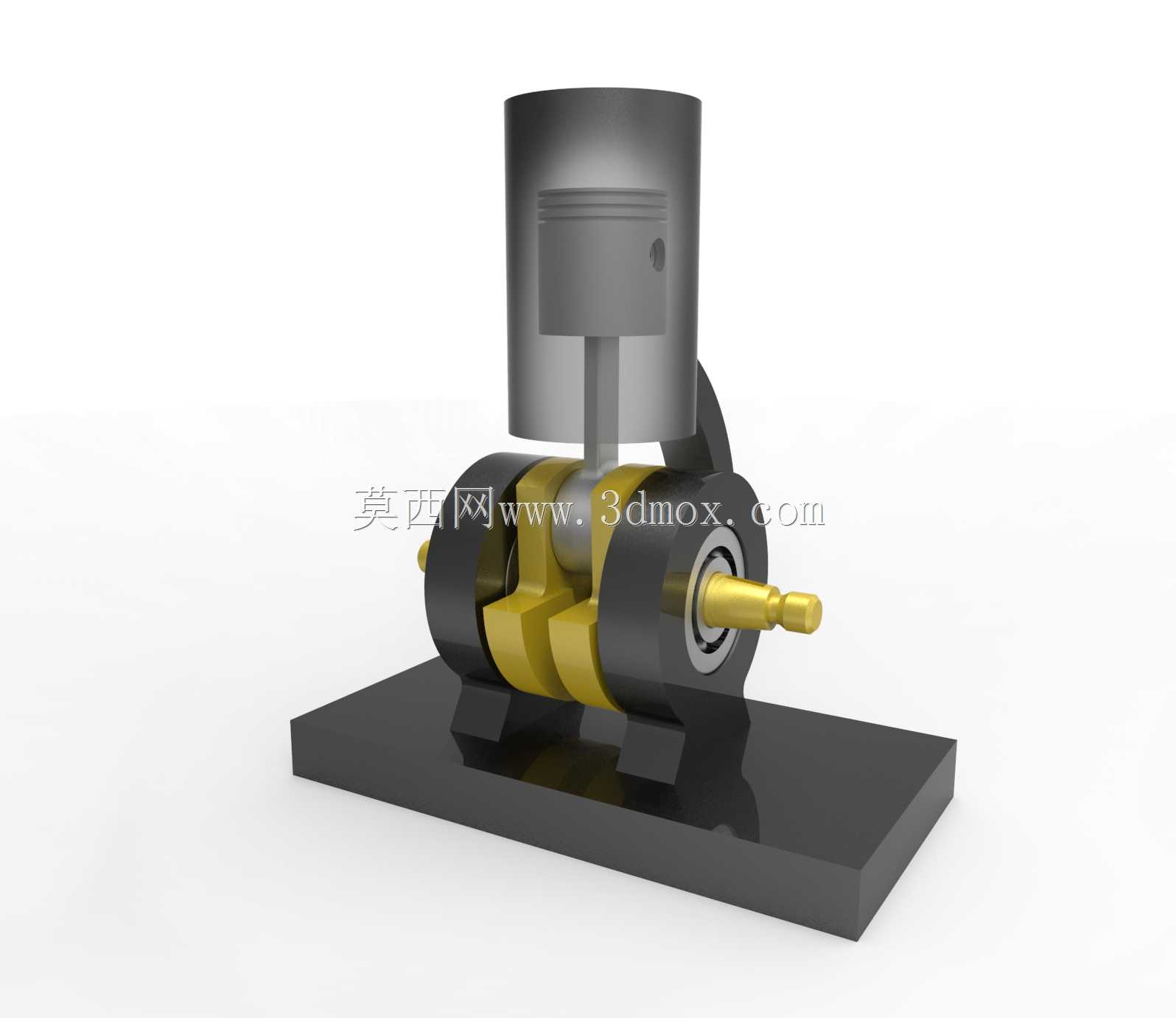

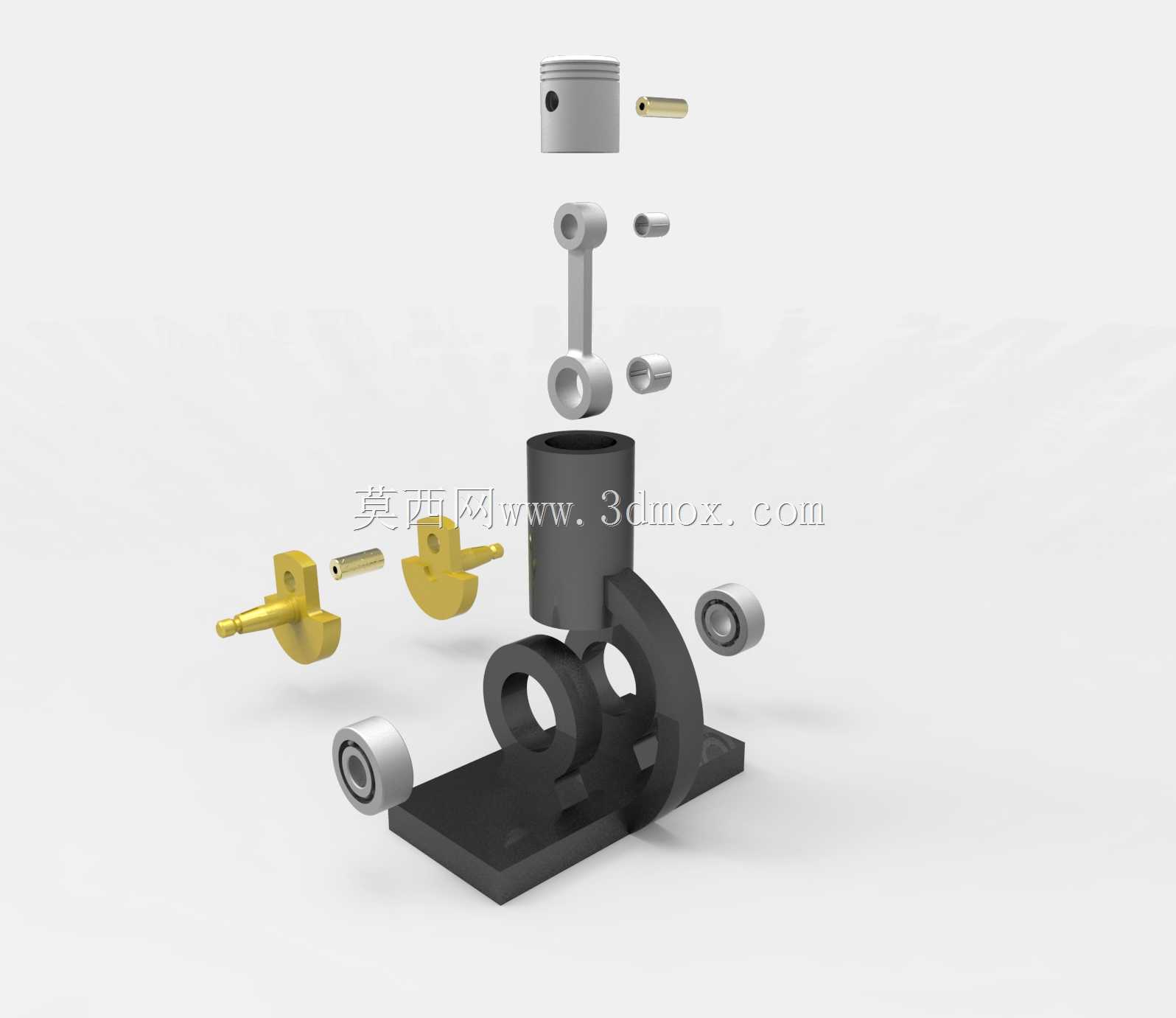

这款二冲程动力结构常应用于小型园林机具、便携动力设备、轻型摩托类载具的动力单元场景，这类动力单元的核心优势是结构紧凑、同排量下功率输出密度高，没有复杂的配气机构，整体零件数量远少于同排量四冲程结构，维护成本更低，适合对重量、体积有严格限制的便携动力场景。从结构设计来看，这套模型完整还原了二冲程动力的核心运动链路，活塞在缸套内做上下往复运动，通过活塞销连接连杆，连杆将往复力传递给曲轴，曲轴两端通过轴承支撑在曲轴箱支座上，将往复直线运动转化为旋转运动对外输出扭矩。设计时首先要确定缸径与行程的匹配关系，这直接决定了动力单元的排量与输出特性，小型便携动力通常采用短行程设计，提升高转下的功率响应，而用于牵引类的小型动力会适当加大行程，提升低转速下的扭矩输出。安装边界方面，这套结构的底座采用矩形平板设计，四个安装位预留了螺栓过孔，可直接固定在设备的安装机架上，曲轴输出端伸出曲轴箱侧盖，可直接连接离合器、链轮或者皮带轮实现动力输出，缸体顶部为燃烧室与火花塞安装位，侧面预留了扫气口与排气口的位置，对应二冲程工作循环中的进气、压缩、做功、排气四个过程，活塞上下运动一次即可完成一个完整工作循环，这也是其结构紧凑的核心原因。设计过程中需要重点关注曲柄连杆机构的动平衡，曲轴的配重块需要匹配活塞与连杆的往复质量，避免高转速下出现过大振动，缸套与活塞的配合间隙需要根据工作温度预留合理的膨胀量，防止热态下出现拉缸故障，曲轴两端的轴承选型需要兼顾径向载荷与一定的轴向载荷，保证长时间运转的可靠性。扫气口的角度设计直接影响缸内废气排出效率与新鲜混合气的填充率，是二冲程动力性能调校的核心结构点，模型中还原的曲轴箱为分体式结构，方便装配时放入曲轴连杆组件，合箱面需要设计密封结构防止漏气，避免曲轴箱内压力不足影响扫气效果。这类简易结构的二冲程动力，因为没有独立的润滑系统，通常采用燃油混合润滑油的方式实现运动部件的润滑，所以在缸壁、连杆大头轴承等位置的结构设计上，会预留适当的存油间隙，保证混合气流过时能带走热量同时形成油膜润滑。
