中频385四缸内燃机引擎块结构设计

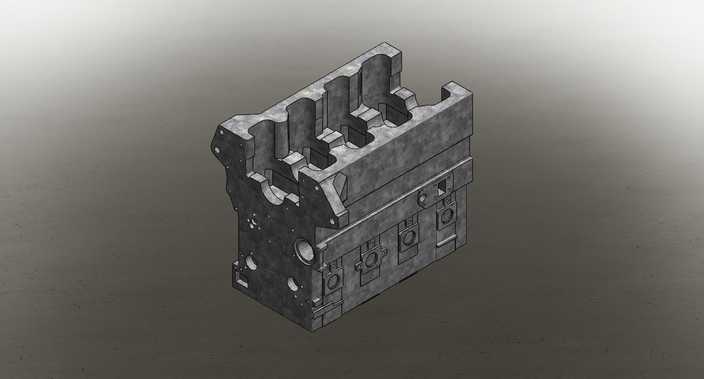

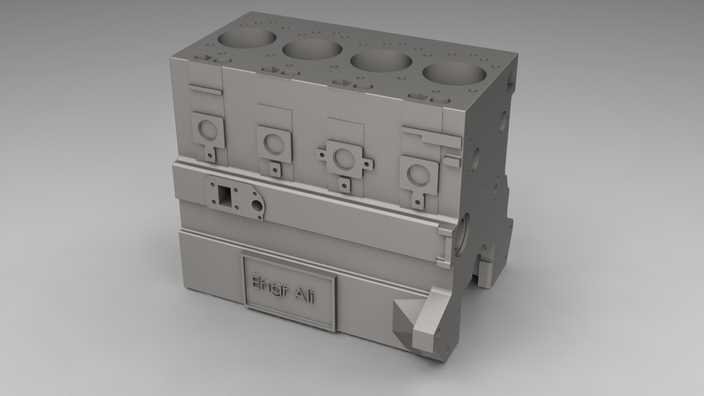

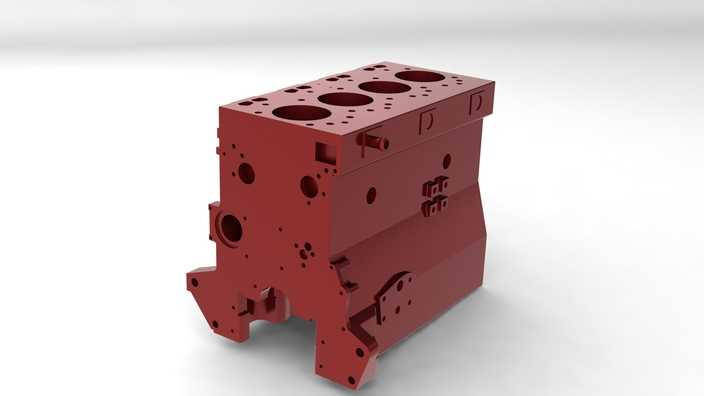

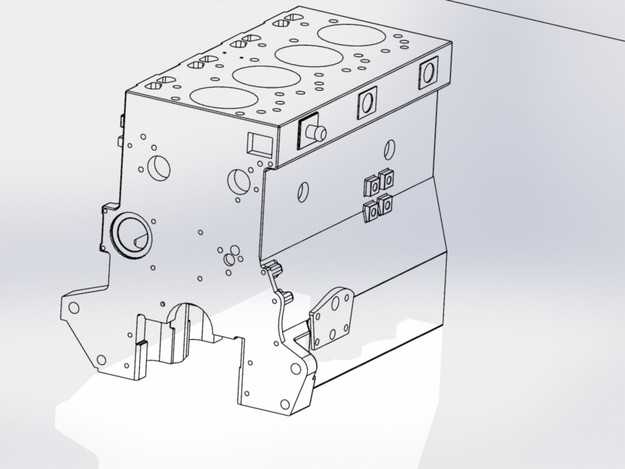

本作品为中频385引擎块的三维参数化建模成果，建模阶段严格遵循内燃机缸体的实际工程设计逻辑，以实体建模为核心思路，先梳理引擎块的整体布局：该引擎块为直列四缸结构，建模时首先搭建缸体主体的基础轮廓，通过拉伸、切除等基础特征构建缸体的主承载基体，精准定位四个气缸孔的中心距与孔径参数，保证缸孔排布符合385机型的排量设计要求。随后逐步细化缸体表面的各类安装结构，包括顶面的缸盖安装螺栓孔阵列、侧面的机油道开孔、冷却水套的连通孔位、附件安装凸台等细节特征，每一处孔位的孔径、深度、排布间距都参照实际内燃机缸体的装配需求进行参数设定，确保模型具备工程参考价值。材质与渲染阶段，针对引擎块的铸铁基体特性，赋予模型带有金属哑光质感的铸铁材质，调整材质的粗糙度、反光度参数还原铸铁缸体的真实表面质感，同时对缸体上的标识凸台做了细微的材质区分，增强模型的层次感；渲染时采用侧上方主光源搭配底部补光的布光方案，既清晰呈现缸体外部的孔位、凸台、加强筋结构，也通过柔和的阴影突出缸体的立体轮廓，让整体视觉效果贴近真实工业产品的展示效果。结构设计上，该引擎块模型还原了实际缸体的加强筋布局，在缸体受力集中的曲轴箱侧部、缸孔衔接位置设计了对应加强结构，兼顾缸体的刚性与轻量化需求，同时预留了机油泵、水泵、正时机构等周边附件的安装接口，完整呈现内燃机缸体作为动力核心承载部件的结构特点。整个建模过程注重特征的参数化关联，关键尺寸可根据设计需求快速调整，既可以作为内燃机结构教学的演示模型，也能为同类动力部件的设计改型提供结构参考，模型细节完整，无多余冗余特征，各部分结构衔接自然，准确还原了中频385引擎块的真实形态与结构特征。
