KJ66微型涡喷发动机燃烧室结构设计

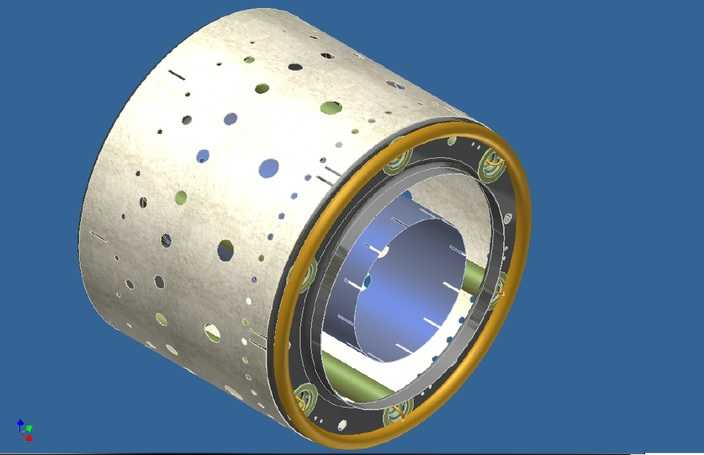

本作品为KJ66微型涡喷发动机配套的燃烧室三维结构设计，整体采用环形筒体式布局，依托Autodesk Inventor完成全参数化建模，建模过程严格遵循微型涡喷燃烧室的气动设计与热防护要求，对每一处结构细节都做了工程化的参数约束。模型主体为薄壁圆筒形火焰筒结构，筒身按照进气掺混的流场需求，排布了多组不同孔径、不同轴向与周向角度的进气孔，包含主燃区进气孔、补燃区掺混孔以及冷却气膜孔，各类孔位的排布角度、间距、孔径均经过参数化关联，可根据不同的推力需求快速调整孔位参数。筒体端部设置了环形安装边，采用金色金属材质渲染模拟高温合金安装边的质感，安装边上均匀排布了固定用的连接结构，用于和燃烧室机匣、涡轮导向器部件完成定位装配。模型内部还原了燃烧室的核心流道结构，包含主燃区的钝体稳焰结构、掺混段的导流结构，内部的燃油喷嘴安装位、点火电嘴避让位都做了精准的结构预留，能够直观展示微型涡喷燃烧室内的气流组织路径。渲染阶段对不同部位做了差异化的材质赋予：火焰筒主体采用高温合金哑光金属材质，还原高温工作环境下的金属质感；端部安装边采用亮面耐高温合金材质，突出装配定位面的结构特征；内部流道面做了半透明的蓝色材质处理，能够清晰展示内部的腔体结构，无需剖切即可观察内部的稳焰腔、掺混腔的布局。设计过程中充分考虑了微型涡喷燃烧室的工作特性，在保证结构强度的前提下尽可能做了薄壁化处理，筒身的气膜孔采用线性阵列加角度偏移的建模方式，既保证了冷却气膜的均匀覆盖，又兼顾了建模的参数化可修改性；端部的连接结构采用周向均匀阵列，保证装配时的受力均匀性，同时预留了热膨胀的间隙余量，避免高温工作状态下出现结构卡滞。整个模型的装配关系完全还原真实KJ66燃烧室的装配逻辑，所有配合面都做了公差约束的模拟，既可以用于航模涡喷发动机的结构学习，也可作为微型涡喷设计的参考原型，帮助设计者理解环形燃烧室的气流组织、冷却设计、装配定位的核心设计要点。
