汽车发动机上方异形冲压固定支架结构

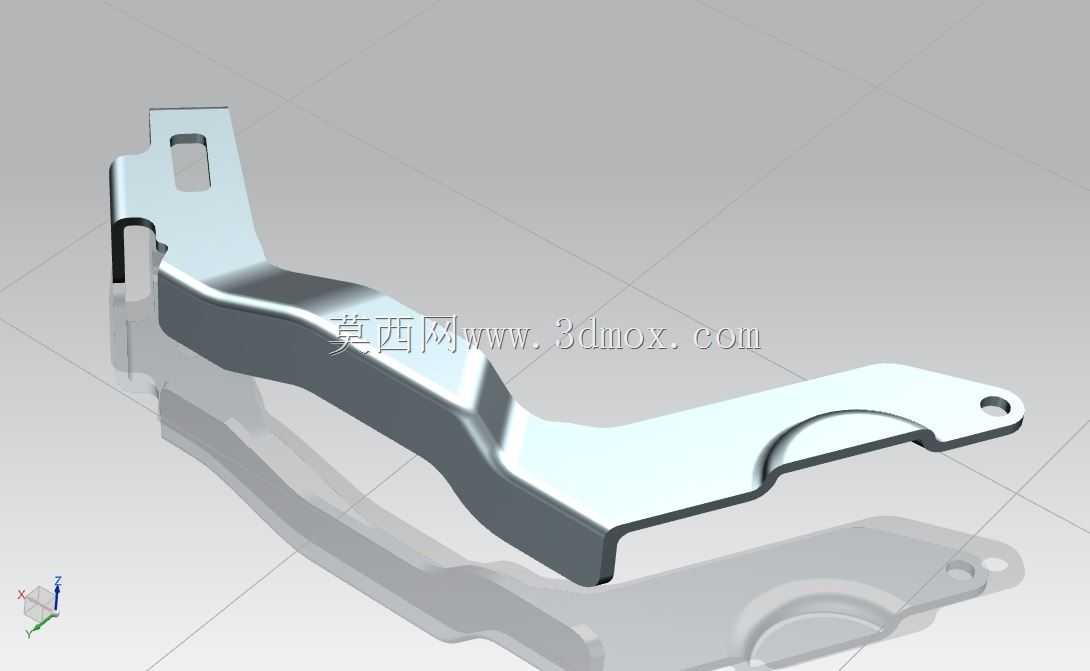

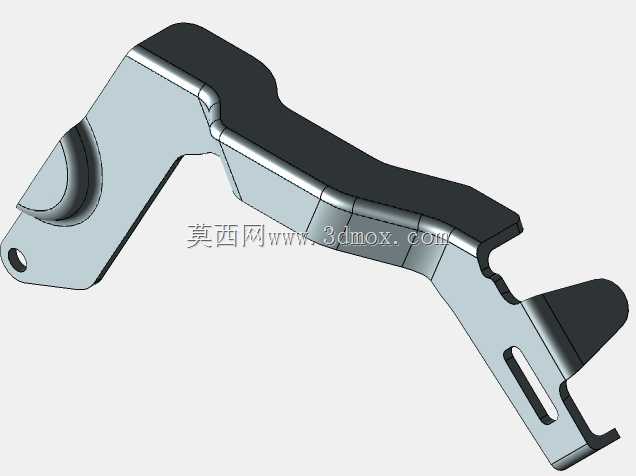

这款冲压支架主要应用于乘用车动力舱内发动机上部的安装固定场景，是动力总成周边附件与车身、发动机本体之间的核心连接承载构件，在整车运行过程中承担着固定附属管线、传感器线束或小型附属部件的作用，同时能够抵消车辆行驶过程中动力总成传递的小幅振动，避免附属部件出现松脱、移位的问题，保障动力舱内各部件运行的稳定性。从实际使用场景来看，该支架安装位置处于发动机上部的紧凑空间内，周边避让了发动机气门室盖、点火线圈以及周边线束管路的布置边界，不会与周边运动部件、高温部件产生干涉，适配小排量乘用车动力舱的紧凑布局需求。在功能特性上，该支架采用高强度冷轧钢板冲压成型，整体为一体化弯折结构，没有额外的焊接拼接点位，整体结构强度均匀，能够承受长期振动工况下的疲劳载荷，表面经过电泳防锈处理，可适应动力舱内高低温交替、存在油污侵蚀的复杂工作环境，长期使用不易出现锈蚀、结构变形的问题。支架一端设置有带圆弧过渡的大尺寸安装孔位，用于与发动机本体上的预制安装螺柱进行定位配合，安装时可通过孔位的微小余量调整安装角度，抵消部件加工带来的公差累积；另一端设置有长条形调节安装槽，可适配不同规格附属部件的安装固定需求，允许安装位置存在一定的调整空间，降低装配对位的难度。在设计思路上，这款支架充分考虑了冲压加工的工艺特性，所有弯折位置都设置了合理的冲压圆角，避免弯折过程中出现应力集中导致的板材开裂问题，整体型面采用多段折线的异形结构，在有限的安装空间内最大化提升了结构的抗扭刚度，不需要额外增加加强筋就能够满足承载需求，有效控制了零件的整体重量，符合汽车零部件轻量化的设计方向。支架的整体外形完全贴合发动机上部的轮廓走向，所有边缘都做了压边钝化处理，避免安装过程中割伤装配人员、划伤周边线束护套，安装边界完全匹配对应车型发动机上部的预留安装点位，不需要对周边部件进行额外修改就可以直接完成装配，装配工序简单，能够适配整车流水线的快速装配节拍，有效降低生产环节的装配工时成本。在实际装车验证过程中，该支架能够覆盖发动机全工况运行下的振动载荷，在发动机高转速运行、车辆经过颠簸路面的工况下，都不会出现结构共振、固定点位松脱的问题，长期使用的可靠性表现优异，同时紧凑的结构设计不会占用过多动力舱空间，为后续动力舱的部件升级、管线调整预留了足够的余量。
