双浮筒式水上脚踏健身运动器械

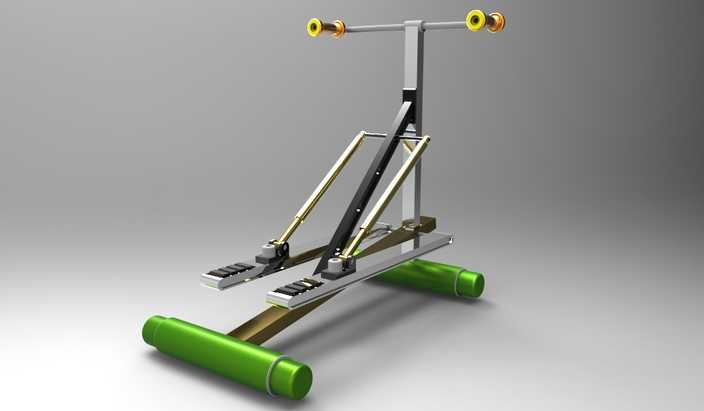

本作品为面向水上休闲健身场景设计的人力脚踏运动器械，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循人机工程学尺寸规范，对各部件的装配关系、运动干涉情况进行了逐轮校验，确保整体结构可实现顺畅的脚踏传动动作。模型渲染阶段采用哑光金属材质模拟主体支撑框架，还原金属构件的磨砂质感与结构棱角，对传动连杆部分做了亮面金属材质处理，凸显杆件的圆柱加工特征与金属光泽；底部两个承载浮筒采用高饱和度绿色哑光塑胶材质，模拟水上浮体的耐磨橡塑质感，把手端部的握持部件采用暖金色金属与黑色防滑橡胶拼接材质，还原真实健身器材的握持触感，踏板表面添加了防滑凸纹的纹理贴图，还原脚踏部位的防滑结构细节。结构设计上，整体采用立式T型把手搭配倾斜支撑立柱的布局，立柱与底部承载框架之间设置了斜向加强连杆，提升整体结构的抗扭强度；脚踏传动部分采用对称双踏板布局，踏板通过铰接结构与传动连杆相连，可将脚踏的往复摆动转化为前进动力，底部横向布置的两个圆柱形浮筒为整机提供水上浮力支撑，浮筒与承载框架之间采用卡扣式固定结构，便于拆装与运输。设计思路围绕水上休闲健身的核心需求展开，摒弃了传统水上脚踏船的座舱式布局，采用类似陆上椭圆机的站立式运动姿态，让使用者在水上行进过程中可以完成全身协调运动，同时简化了冗余的船体结构，让整体造型更轻量化，浮筒的圆柱造型既可以降低水上行进的阻力，也可以保证整机在水面的侧向稳定性，把手高度与踏板间距经过多轮参数调整，适配不同身高人群的使用需求，各铰接部位均预留了标准轴承的安装位，保证实际生产装配后运动的顺畅度，整体模型的所有零部件均做了实体化处理，无破面、无重叠几何，可直接用于后续的结构验证、3D打印样件制作以及工程图纸导出。
