星型布局航空径向气缸动力组件

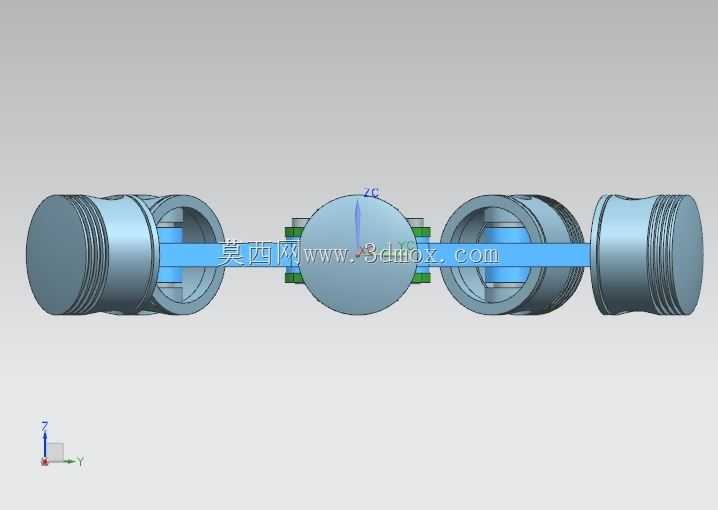

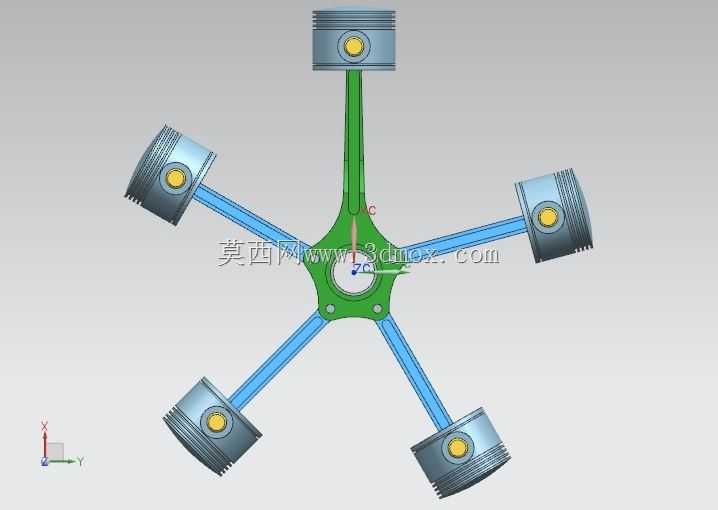

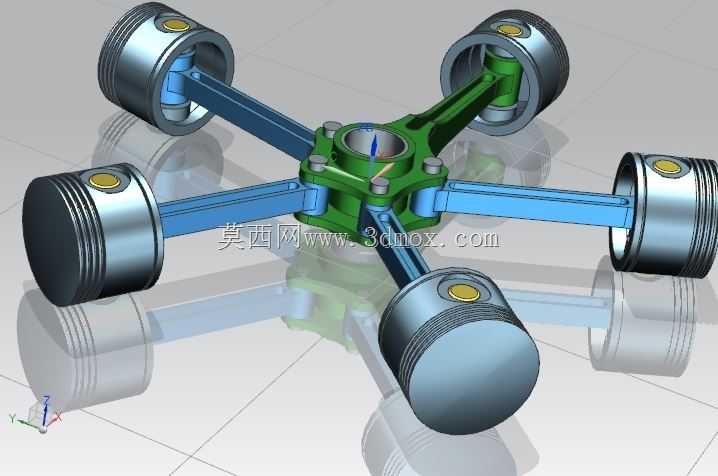

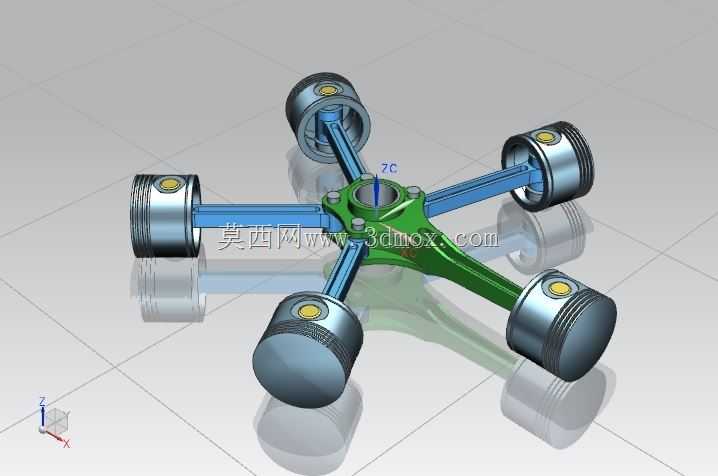

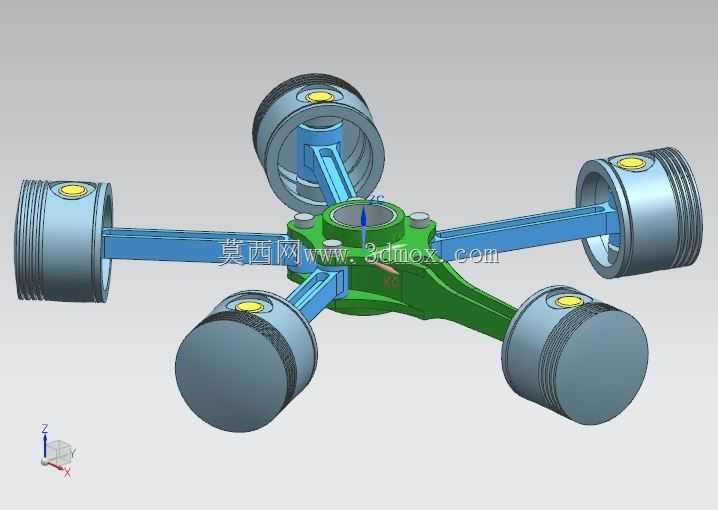

该径向气缸动力组件是适配轻型通航飞行器的核心动力结构，采用经典的五缸星型辐射布局，围绕中心曲轴壳体均匀排布五组活塞连杆单元，这类布局最早广泛应用于活塞式航空发动机，凭借紧凑的轴向尺寸、优异的风冷散热效率与可靠的动力输出特性，在轻型运动飞机、农用作业飞机、航空模型载具等场景中始终保有稳定的应用空间。相较于直列或V型动力布局，径向排布的气缸可以在飞行过程中直接利用迎面气流完成缸体散热，无需额外布置复杂的水冷管路与散热总成，能大幅降低动力系统的整体重量与故障概率，非常适合对载荷重量、维护便捷性要求极高的低空通航场景。整套组件的核心功能是将活塞的往复直线运动通过连杆机构转化为中心曲轴的旋转扭矩，为飞行器提供推进动力，每一组活塞单元都包含活塞本体、活塞环、活塞销与传动连杆，中心壳体集成了曲轴安装位、连杆铰接座与油路通道，所有连杆的大端共同铰接在中心曲轴的曲柄销上，当气缸内完成做功冲程推动活塞外移时，连杆会同步带动曲轴旋转，五组气缸按固定点火顺序交替做功，能让动力输出的平顺性大幅提升，减少曲轴运转的振动冲击。在设计思路上，该组件优先保障了动力单元的同轴度与动平衡精度，五个气缸的中心轴线完全处于同一垂直于曲轴的平面内，相邻气缸的夹角保持72度均匀分布，每一组活塞的行程、连杆长度都保持完全一致，能在高速运转时抵消大部分往复惯性力，降低整机振动水平。中心的星形连接壳体采用高强度轻量化结构设计，在保证连杆铰接位、曲轴支撑位结构强度的前提下，尽可能去除非受力区域的冗余材料，兼顾结构刚性与轻量化需求。从安装边界来看，整套组件的整体外轮廓为正五边形辐射形态，轴向尺寸远小于同排量的直列发动机，安装时仅需固定中心壳体的主安装节即可完成动力核心的定位，五个气缸的外端面预留了散热鳍片安装位与缸盖连接接口，中心曲轴的输出端可直接匹配螺旋桨连接法兰，不需要额外加装过长的传动转接结构，能有效缩短动力舱的轴向长度，优化飞行器的整体重心布局。活塞外壁设计有多层活塞环槽，可适配气环与油环的安装，保证气缸工作时的密封性与润滑效果，连杆两端的铰接位都预留了轴承安装空间，能降低运转时的摩擦损耗，提升组件的整体使用寿命。
