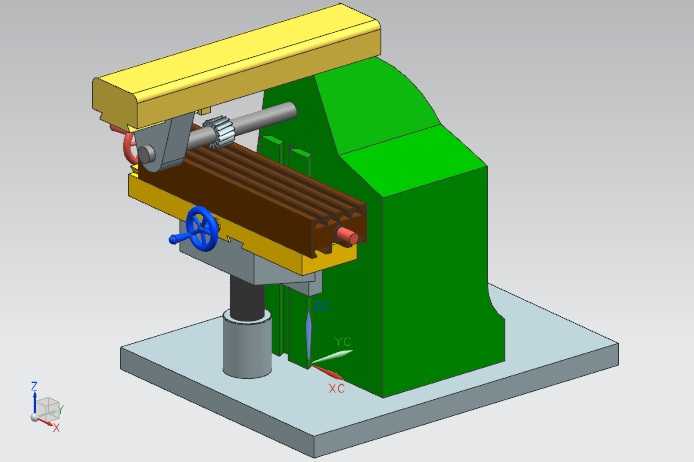

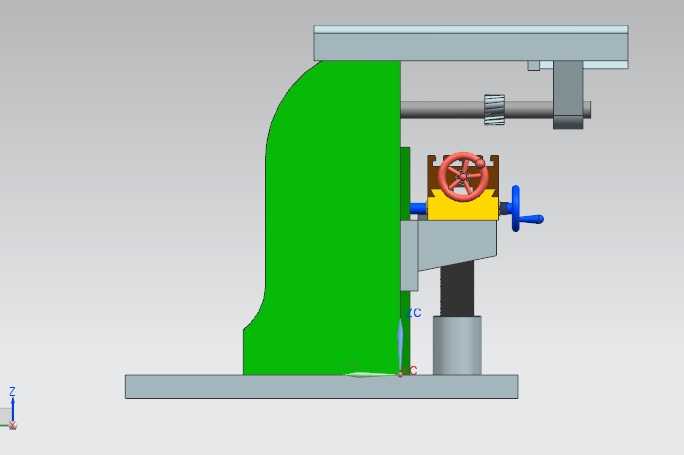

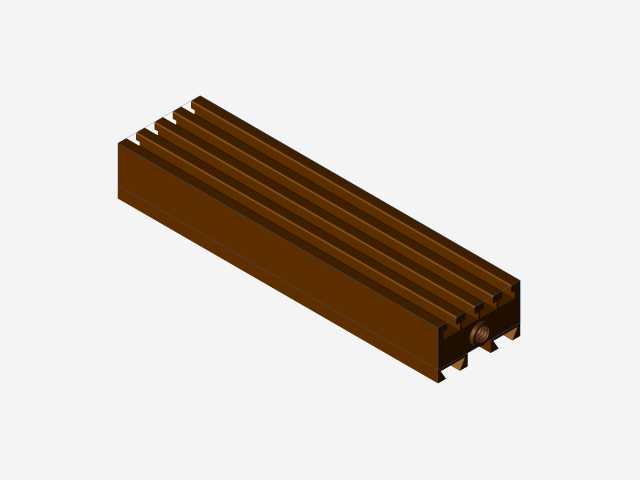

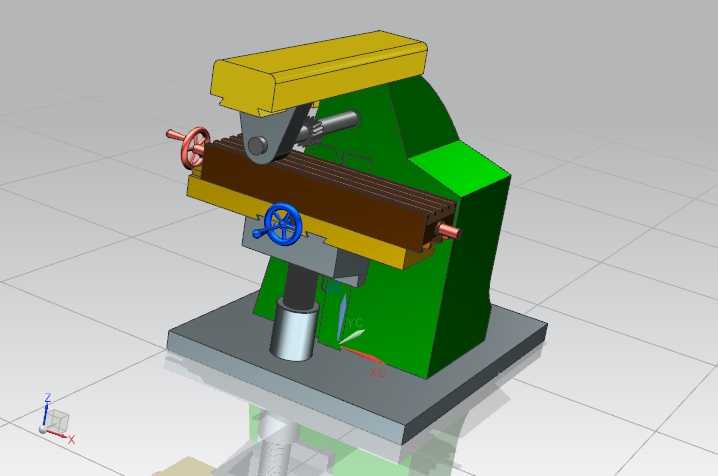

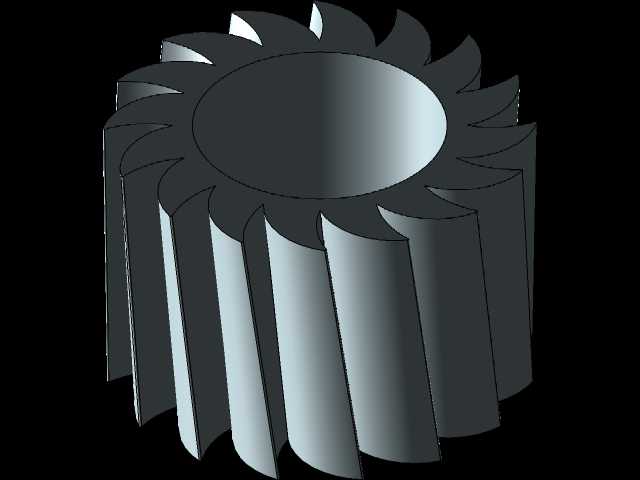

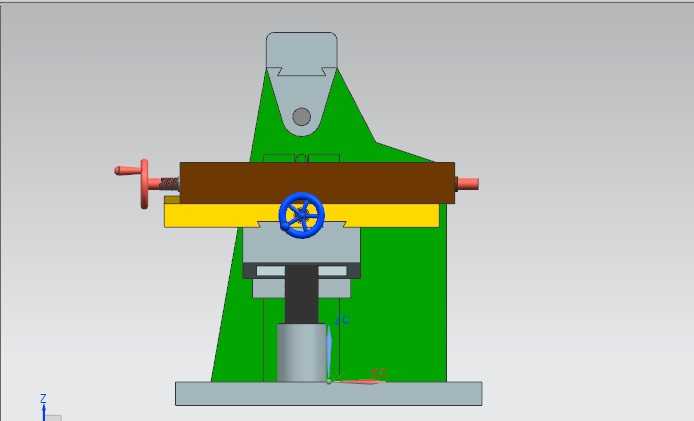

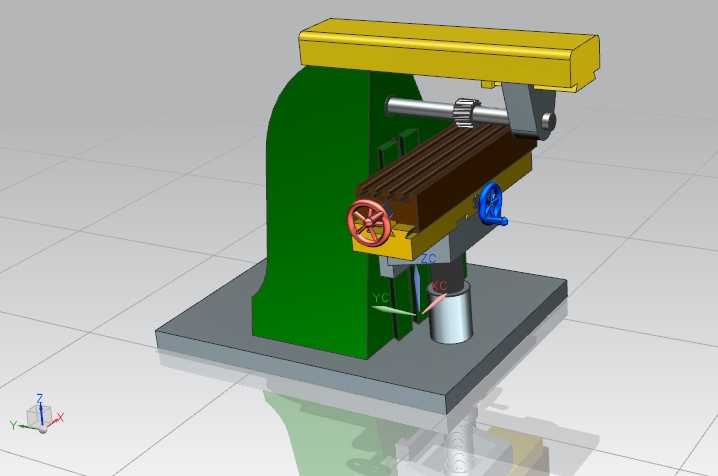

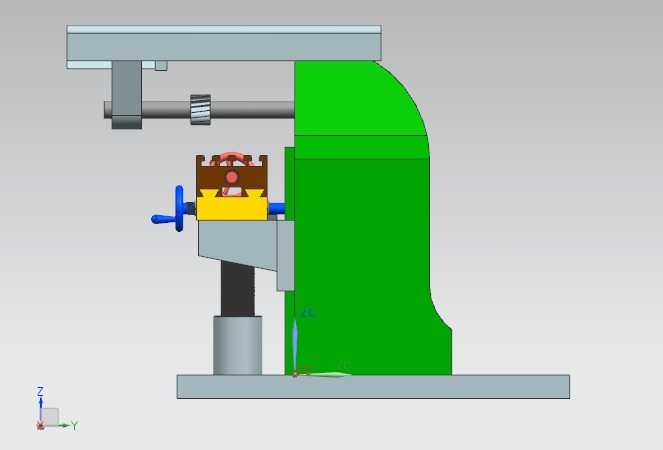

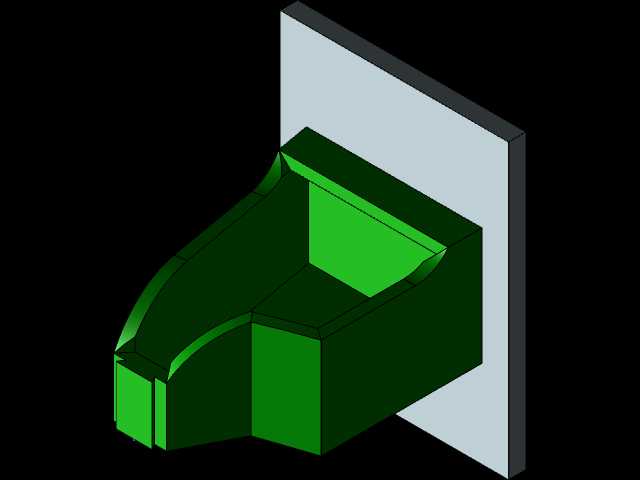

在常规机械加工车间的平面类、沟槽类零件加工工位,卧式铣床是承担中小批量金属切削工序的核心设备之一,本次搭建的结构模型覆盖了该类设备的核心组成单元,可用于车间布局规划、切削动作演示、新入职操作人员结构认知等场景。模型还原了床身、悬梁、刀杆支架、工作台、滑鞍、升降台、底座几大核心部件的装配关系,各部件的运动副约束按照实际设备的进给逻辑设置:床身作为整体承载基础固定在底座上方,内部预留主轴传动与升降进给的安装空间,悬梁可沿床身顶部的水平导轨调整伸出长度,适配不同长度刀杆的支撑需求,刀杆支架与悬梁末端连接,为铣刀杆提供远端支撑,降低长杆切削时的挠曲变形量。工作台部分沿滑鞍的纵向导轨实现进给运动,滑鞍可沿升降台的横向导轨调整切削位置,升降台沿床身正面的垂直导轨完成升降进给,三个方向的进给运动相互垂直,符合普通卧式铣床的坐标系设定,手轮操作件的位置与实际设备一致,分别对应三个方向的手动微调操作,可直观演示手动进给的操作逻辑。模型搭建过程中优先还原各部件的装配干涉边界,比如悬梁伸出至最大行程时与床身端部的限位位置、升降台抬升至最高处时与滑鞍、工作台的安全间隙、工作台纵向移动至两端极限位置时与床身侧面的距离,这些边界尺寸可直接用于车间设备布置时的安全距离核算,避免设备安装后出现操作空间不足、进给行程碰撞的问题。考虑到该模型为粗略结构示意,各部件的外形轮廓按照通用卧式铣床的比例关系搭建,未细化内部的传动齿轮、进给丝杠、离合器等精密传动部件,也未标注精确的加工公差与配合尺寸,主要用于展示设备的整体布局与外部操作结构,若用于后续的有限元分析、传动系统设计等深度开发场景,可在此模型基础上补充内部传动结构、细化各零件的壁厚与加强筋结构、添加对应的材料属性参数。从设备实际用途来看,该类卧式铣床搭配圆柱铣刀、盘形铣刀、成形铣刀等不同刀具,可完成平面铣削、沟槽铣削、齿轮齿形铣削、成形面加工等多种工序,在模具制造、通用机械零件加工、工装夹具制作等领域应用广泛,模型中各操作件的位置设置符合人机工程学要求,手轮的安装高度、操作行程范围均参考实际操作场景设置,可用于设备操作培训时的结构讲解,帮助初学者快速理解各部件的功能与运动逻辑。
