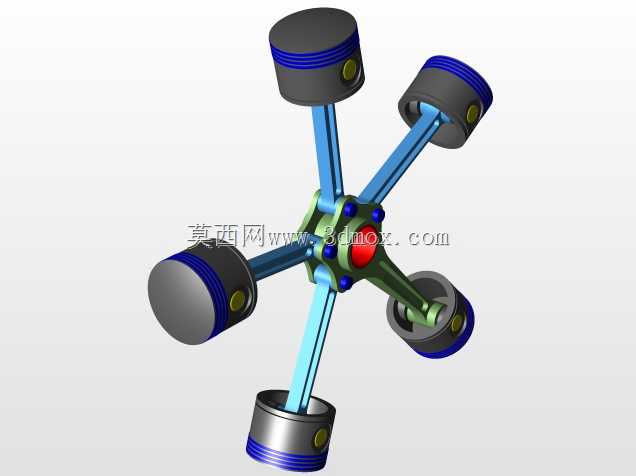

星型排布活塞连杆径向动力装置结构

该径向动力装置采用经典的星型周向排布结构，多组活塞连杆组件围绕中心曲柄轴呈放射状均匀分布，这类结构最早广泛应用于航空活塞动力场景，凭借紧凑的径向布局、优异的风冷散热效率与较短的整机轴向尺寸，在早期轻型通航飞机、小型农业作业飞行器以及部分特种轻型动力设备中有着长期的应用积淀，相较于直列排布的动力结构，同排量下径向布局的整机长度可缩短40%以上，曲轴受力更为均匀，运转时的动平衡表现更优，能够在较低的整机重量下输出稳定的动力。从实际功能特性来看，该结构通过中心曲柄的回转运动，带动周向分布的连杆同步驱动各缸活塞完成往复行程，各缸依次完成进气、压缩、做功、排气的循环过程，周向均匀排布的缸体能够让做功行程的间隔更为均匀，有效降低动力输出的脉动幅度，同时外露的缸体结构可以在设备行进过程中直接借助迎面气流完成散热，无需布置复杂的水冷管路与散热系统，大幅降低了整机的结构复杂度与维护难度，尤其适配高空、野外等缺乏复杂维护条件的作业场景。在设计思路层面，该结构优先保障核心运动部件的受力均衡性，中心曲柄采用偏心轴颈结构，所有连杆的大端共同铰接在同一曲柄销上，大幅简化了曲轴的加工难度与整体长度，连杆采用等长设计，确保各缸活塞的行程完全一致，保证各缸压缩比均匀，避免出现单缸负荷过高的问题；活塞头部设置有多道环槽结构，用于安装气环与油环，保障缸内的密封性能与润滑效果，中心枢纽位置设置有均匀分布的紧固连接点，用于固定各缸的安装基座，保证整体结构的装配同轴度。从安装边界来看，该结构整体呈正多边形放射形态，最大外轮廓尺寸由最外侧活塞的上止点位置决定，安装时需预留活塞往复运动的轴向行程空间，中心曲轴的输出端可直接连接传动机构或螺旋桨负载，周向缸体之间预留有足够的气流流通间隙，保障散热气流能够顺畅流经每个缸体表面，安装基座的连接点位围绕中心轴呈对称分布，可有效抵消运转时产生的径向振动，降低对配套安装机架的强度要求。
