发动机配套离心式鼓风装置结构设计

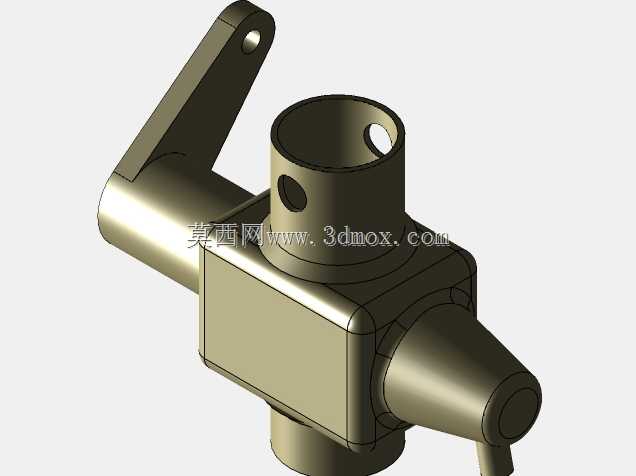

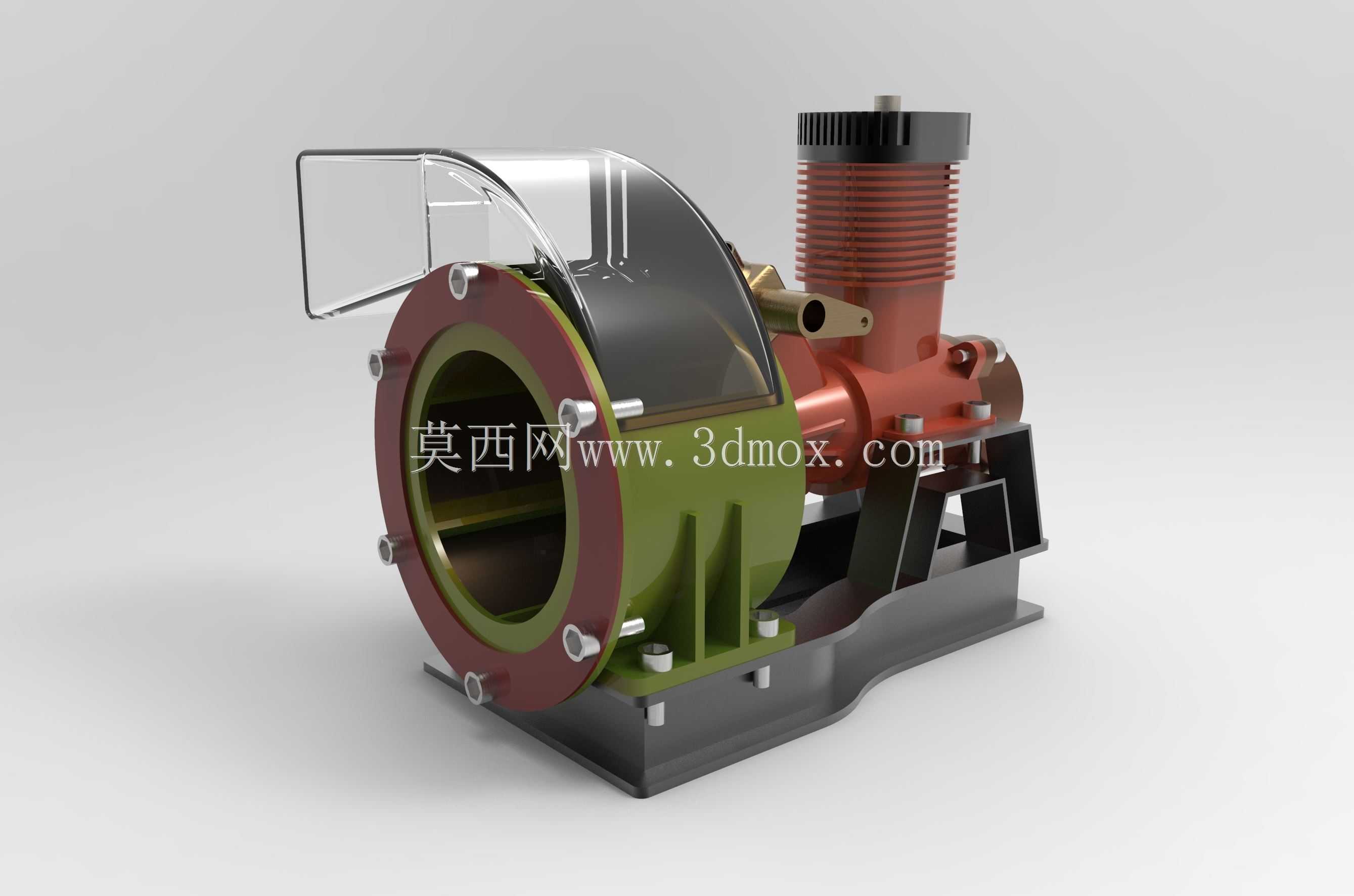

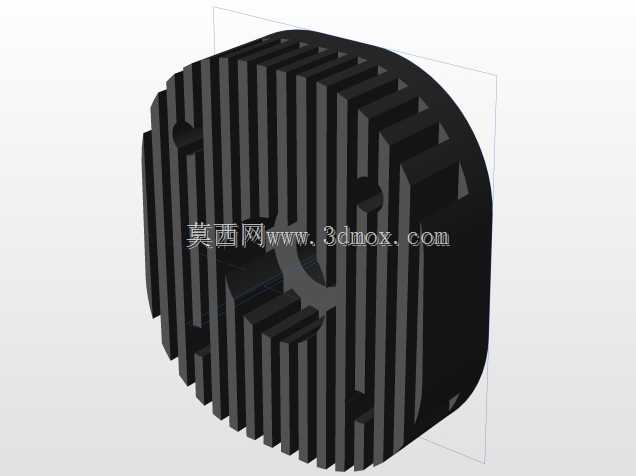

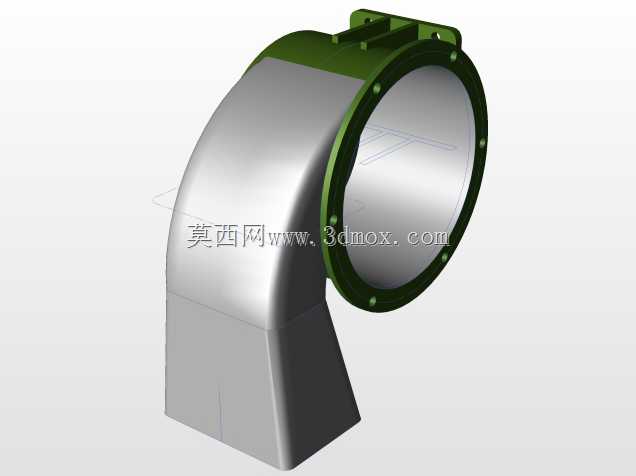

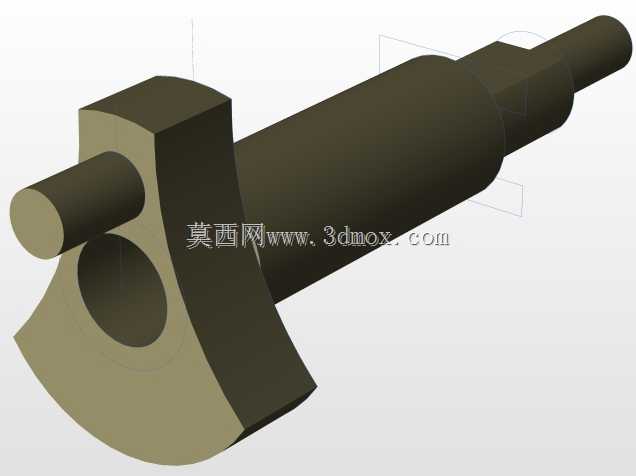

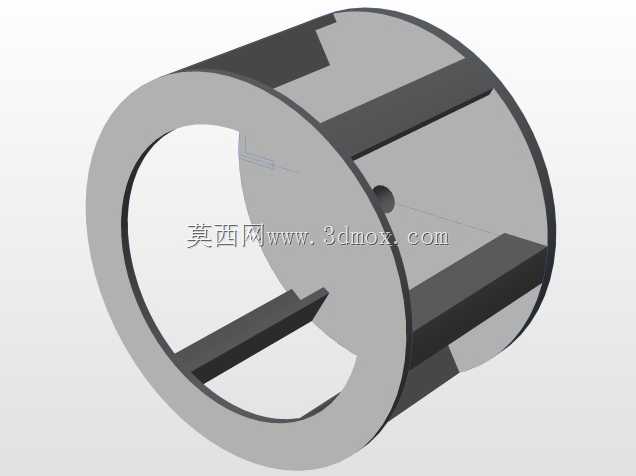

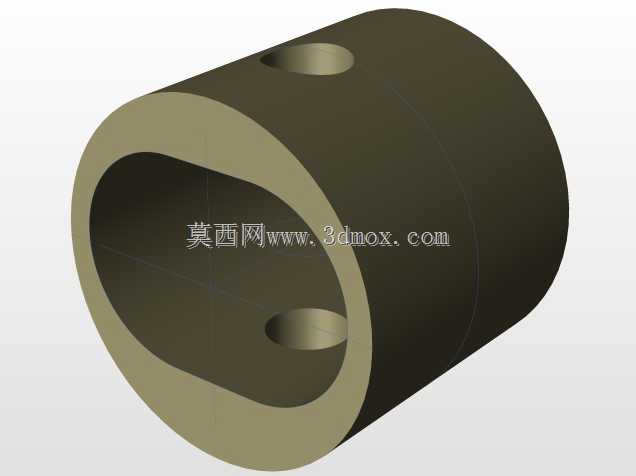

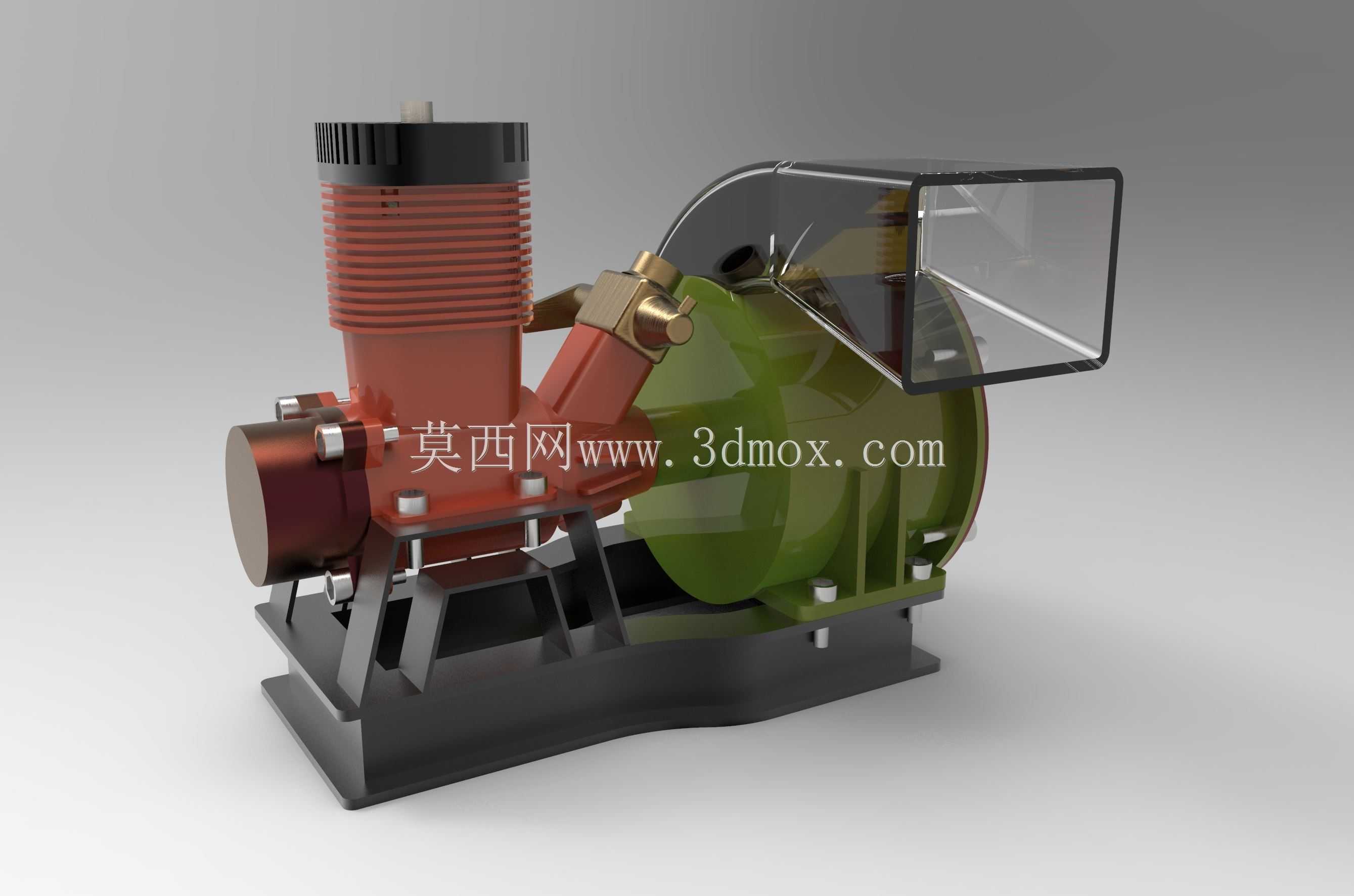

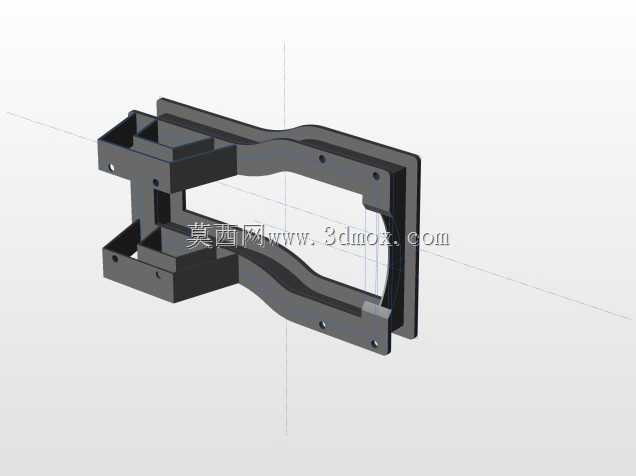

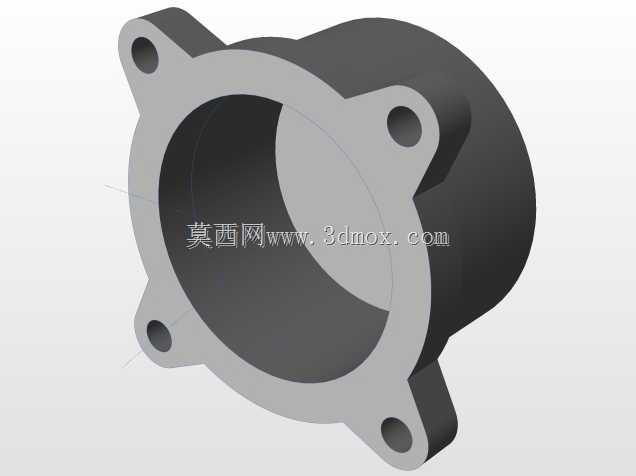

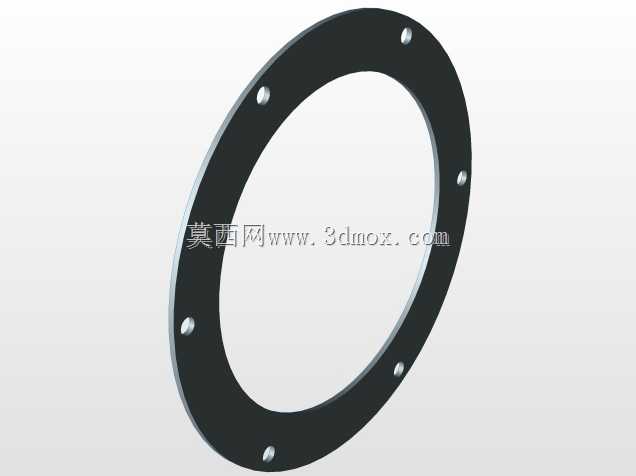

这款鼓风装置主要适配小型内燃式发动机的配套送风需求，常见于通用小型动力机组、小型航空模型动力单元、教学演示用发动机试验台等场景，核心作用是为发动机燃烧环节提供稳定的增压气流，或是为发动机高负荷运转时的高温散热区域提供定向强制风冷气流，保障发动机在不同转速工况下都能维持合适的空燃比与工作温度区间，避免因进气不足导致的燃烧不充分、动力输出衰减，或是局部过热引发的部件磨损、密封失效等问题。从功能特性来看，该装置采用蜗壳式离心送风结构，进风口设置在蜗壳侧端的大口径法兰位置，气流进入叶轮腔后经高速旋转的叶轮加速，顺着蜗壳的导流型线从出风口定向导出，相比轴流送风结构能提供更高的风压，适配发动机进气阻力波动较大的工况；装置与发动机的动力输出端采用同轴直连的传动方式，省去了额外的传动皮带或齿轮组，既减少了动力传递过程中的损耗，也缩小了整体的安装占用空间，同时传动结构的可靠性更高，能适配发动机宽转速区间的运转需求。设计过程中，首先围绕发动机的额定进气量需求确定了叶轮的直径与叶片型线，保证在发动机常用转速区间内，鼓风装置的送风量能覆盖发动机最大进气需求的1.2倍，预留足够的性能余量；蜗壳的流道型线采用等压梯度设计，减少气流在流道内的涡流与阻力损失，降低送风过程中的气动噪音；装置的外壳采用分体式拼接结构，蜗壳端盖与主体通过周向均匀分布的紧固件连接，方便后期拆解维护叶轮与内部密封结构，上部设置的透明防护罩既可以直观观察内部叶轮的运转状态，也能避免异物卷入高速旋转的叶轮引发安全事故。安装边界方面，装置底部设置了一体化的铸造型安装底座，底座上预留了对应规格的安装固定孔位，整体安装基准面与发动机缸体的安装面保持平行，安装时需保证鼓风装置的输入轴与发动机动力输出轴的同轴度误差控制在允许范围内，避免运转过程中出现额外的径向载荷影响轴承寿命；装置的侧面出风口采用标准法兰接口，可直接对接发动机的进气歧管或是风冷导风罩，无需额外制作转接结构；整体外形在设计时充分考虑了与小型发动机的布局适配，蜗壳部分的外轮廓与发动机缸体、散热鳍片的间距预留了足够的散热空间，避免部件之间出现干涉，同时整体重心落在安装底座的支撑范围内，高速运转时不会出现明显的振动偏移。
