摩托车浮动式通风刹车制动盘结构设计

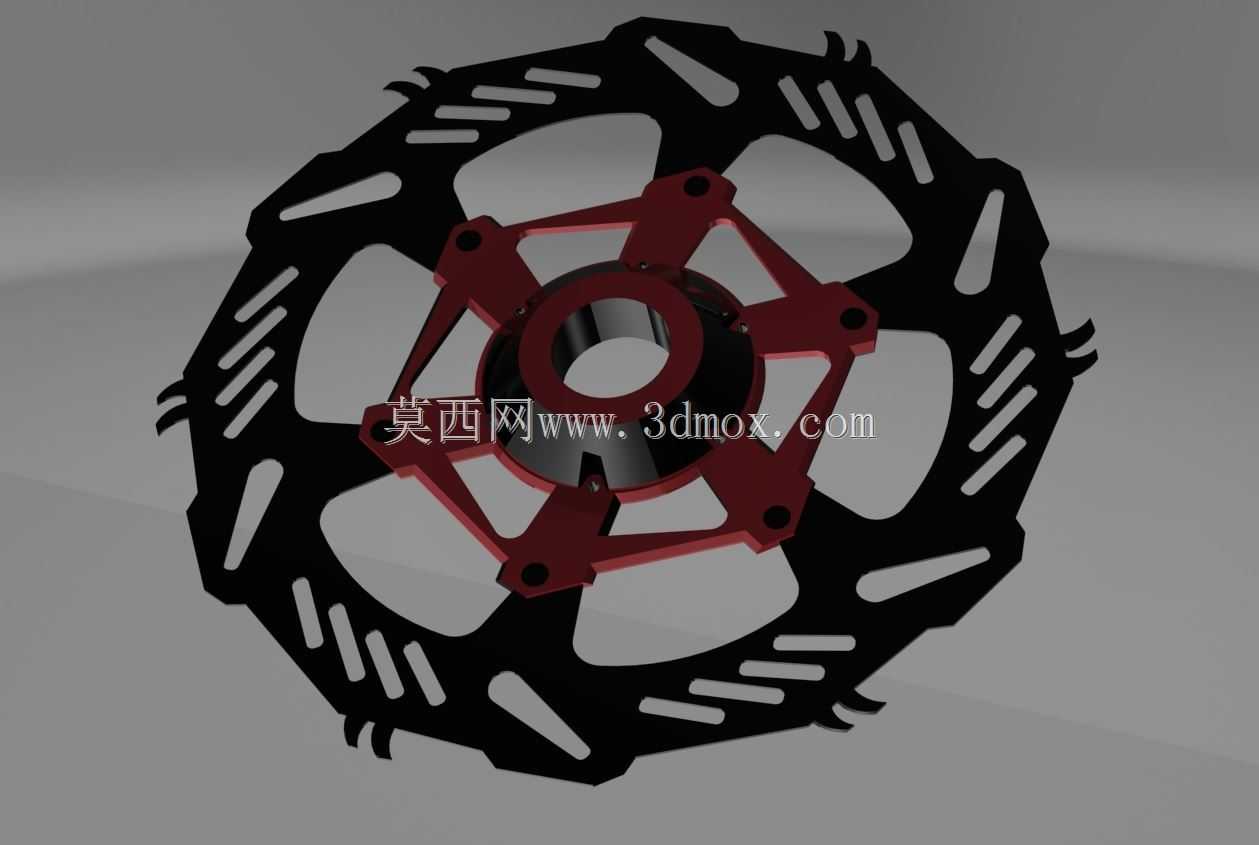

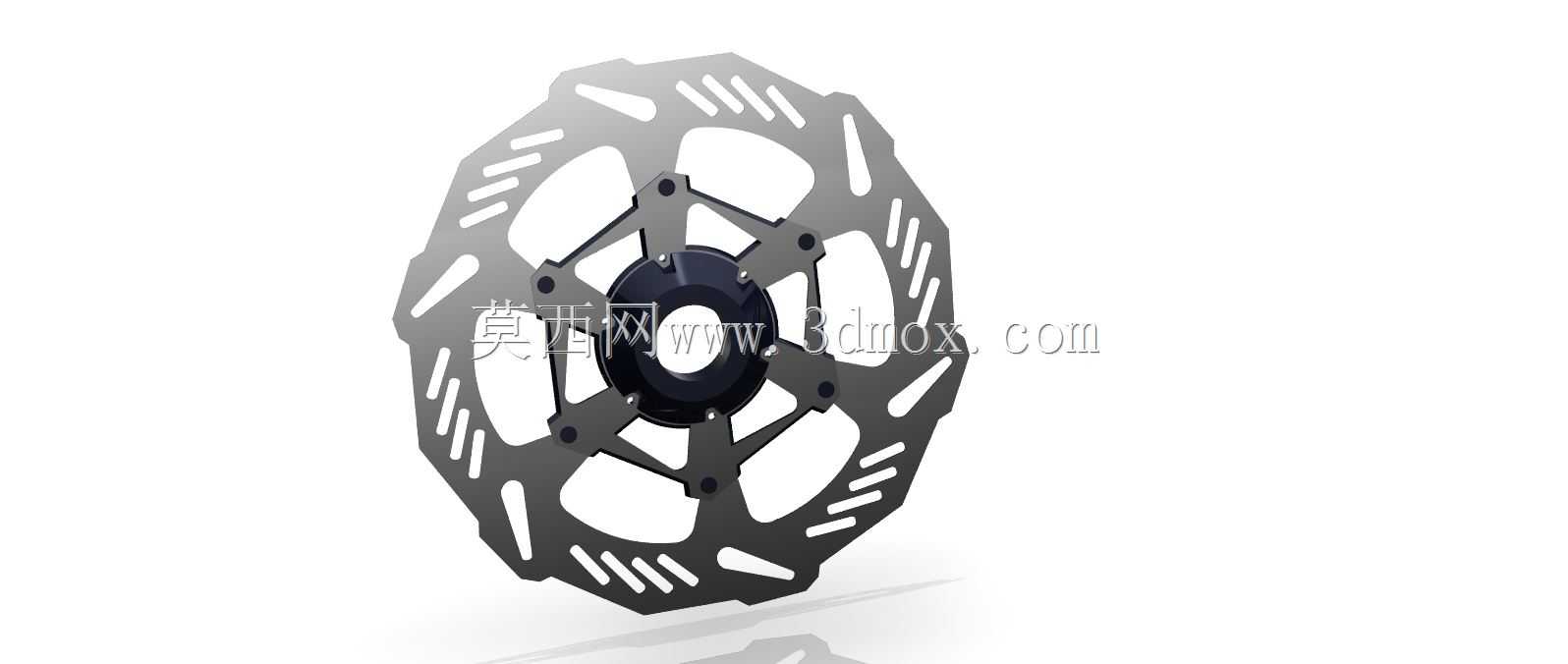

这款制动盘的结构设计针对两轮摩托赛道及日常通勤的制动工况做了针对性优化，区别于传统一体成型刹车盘，采用了内外盘分体浮动连接的结构逻辑，内盘采用六组连接点位与轮毂安装位对接，每个连接位预留了微小的轴向浮动间隙，能够抵消制动过程中摩擦片挤压带来的热形变位移，避免高温下盘体翘曲引发的制动抖动问题。外盘摩擦区域做了多组长条异形开槽设计，开槽沿盘体周向非等距排布，一方面能够在制动时快速刮除摩擦片表面磨下的粉尘，避免粉屑夹在盘片之间降低摩擦系数，另一方面开槽形成的通风通道能在盘体随车轮转动时形成贯穿的气流，快速带走摩擦产生的热量，避免连续制动下温度过高引发的热衰减。从安装边界来看，内盘中心轴孔与轮毂轴承位做了公差配合设计，六处安装孔的孔位分布匹配主流大排量摩托前轮轮毂的安装螺距，安装时无需额外改动轮毂结构，可直接替换同规格原厂制动盘。外盘的外径尺寸适配常规对向四活塞卡钳的摩擦片接触范围，盘体厚度控制在浮动卡钳的活塞行程适配区间内，安装后不会出现卡钳蹭盘的问题。在实际使用场景中，这类浮动通风盘多用于中大排量街车、仿赛车型的前轮制动，相比普通实心盘，在山路连续下坡、赛道连续重刹的工况下，能保持更稳定的制动摩擦力矩，不会因为盘体温度快速升高出现制动力度断崖式下降的问题。设计过程中，外盘的开槽边缘做了微小的倒角处理，避免开槽棱边过度切削摩擦片，延长摩擦片的使用寿命；内外盘连接的浮动结构采用了耐磨衬套隔层，能够减少制动时内外盘之间的碰撞异响，同时避免长期使用后连接位出现磨损松旷。盘体外缘的异形缺口设计并非单纯的造型装饰，每处缺口都对应了动平衡校准的去重点，在盘体加工完成后可通过缺口位置微调整体动平衡量，减少高速转动时的车轮抖动。
