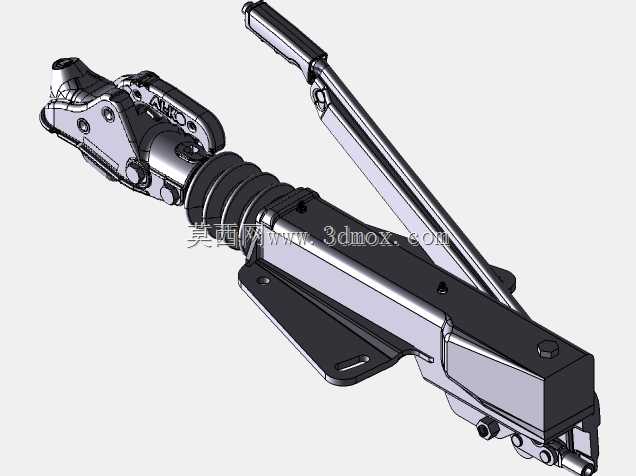

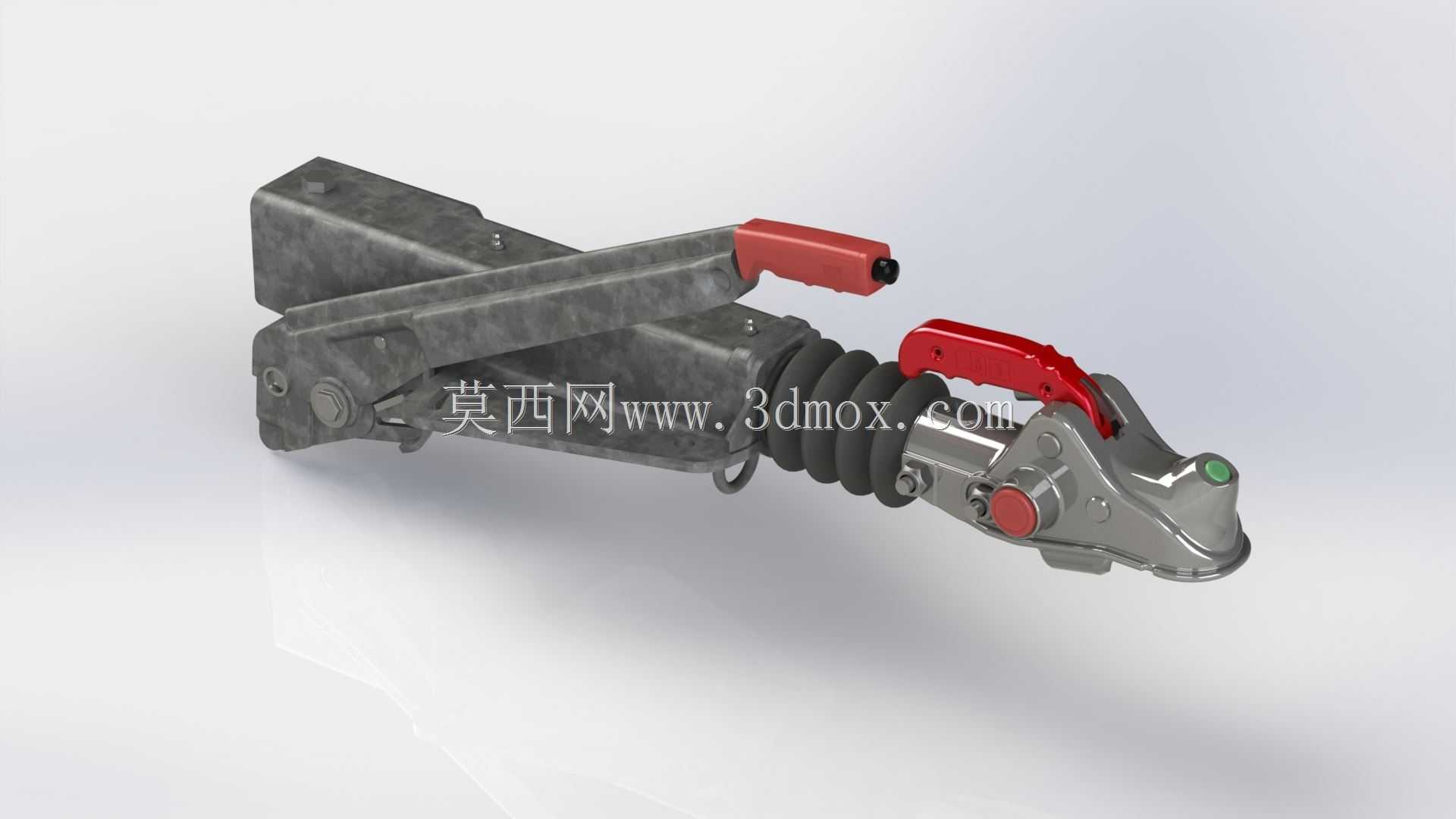

带AK301联轴器的拖车超速制动连接装置

该装置主要应用于轻型拖挂类运输场景，覆盖小型货运拖挂、旅居露营拖车、农用机具拖挂等日常使用场景，是主车与挂车之间实现牵引连接、超速触发制动的核心安全部件，直接决定拖挂行驶过程中的制动响应可靠性与行驶安全性，避免拖挂车辆在行驶过程中出现脱钩、制动滞后、下坡超速冲撞主车的安全隐患。

从实际用途来看，该装置一端通过适配结构与主车尾部的牵引座完成刚性连接，另一端与挂车的牵引架固定装配，日常行驶过程中承担主车与挂车之间的牵引力传递职能，可缓冲行驶过程中加减速、路面颠簸带来的纵向冲击，避免刚性连接带来的结构疲劳损坏；当挂车行驶速度超过设定阈值，或是主车制动导致主挂之间出现速度差时，装置内部的联轴触发结构会自动动作，联动挂车的制动系统完成制动动作，无需额外的液压或电气控制线路，依靠纯机械结构即可实现超速状态下的自动制动，适配无独立制动控制线路的轻型拖挂设备使用。

从功能特性来看，该装置集成了牵引连接、缓冲减震、超速触发制动、手动驻车锁止多项功能，红色操作手柄分别对应牵引机构解锁、制动触发手动控制两个操作位，日常挂接时可通过操作手柄快速完成牵引锁的开合，驻车时可扳动手动制动锁止柄实现挂车的驻车制动，避免坡道停放时出现溜车风险；中间的波纹缓冲套可吸收行驶过程中的纵向冲击震动，降低连接部位的结构载荷，延长部件使用寿命；装置表面的金属连接部位做了防锈耐磨处理，适配户外复杂天气、非铺装路面的使用环境，关键铰接部位采用耐磨衬套结构，长期使用也不会出现松旷间隙过大的问题。

从设计思路来看，整体采用纯机械触发的结构逻辑，完全规避电子元件在户外环境下易损坏、可靠性不足的问题，所有触发逻辑都依靠机械结构的位移、力传递实现，结构紧凑集成度高，将原本需要分开布置的牵引座、制动触发机构、缓冲机构整合为一个整体部件，减少了挂车牵引端的安装空间占用；操作部件的位置设计符合人体工程学，站在挂车前端即可完成所有挂接、制动操作，无需探身到车底操作，使用便捷性大幅提升；结构上做了防误操作设计，牵引锁到位后会自动卡紧锁止，避免行驶过程中意外脱开，制动触发的力值经过精准标定，只有当主挂之间的速度差达到设定阈值时才会触发制动，不会因为正常行驶的小幅颠簸出现误制动的情况。

从安装边界来看，该装置整体为长条形卧式结构，安装端采用标准的挂车牵引架适配尺寸，可直接固定在常规矩形截面的挂车牵引梁上，连接端的牵引头尺寸适配通用的50mm标准牵引球，不需要对主车牵引座做额外改装即可通用；安装时仅需在牵引梁对应位置开设固定螺栓孔，将装置底座与牵引梁通过螺栓刚性连接，再将制动拉索与挂车的车轮制动臂连接即可完成装配，不需要复杂的调校过程；整体外轮廓没有突出的尖锐结构，安装后不会超出挂车牵引架的宽度边界，不会影响挂车的转向角度，在主车大角度转向时也不会出现结构干涉的问题。
